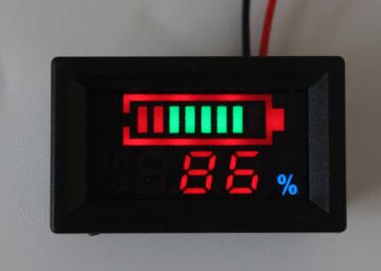

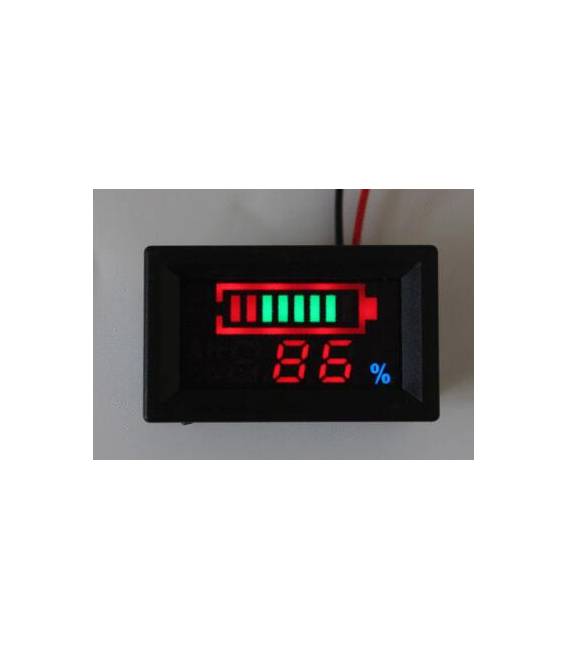

Indicatore di carica per elementi litio YB27VE 60V 16 series

Descrizione

Indicatore di carica per elementi litio Serie YB27VE 60V 16

Questa tabella può essere impostata premendo il tipo di batteria: batterie al piombo-acido, batterie al litio, batterie al nichel-metallo idruro, ma anche premendo il tasto per impostare il numero di batterie (batteria in serie)
Questo orologio è adatto per: batterie per auto da 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, auto elettriche, pacchi batterie, bilanciamento auto, inverter, carrello elevatore elettrico, giro turistico, auto elettrica, batteria per auto, attrezzatura mobile a batteria ecc., può essere utilizzato anche per altri voltaggi, test di potenza
Questo orologio può essere testato per mostrare la tensione in tempo reale , potenza e potenza percentuale
Modalità di visualizzazione opzionale: tensione di visualizzazione singola; potenza percentuale di visualizzazione singola; tensione, visualizzazione del ciclo di alimentazione percentuale (impostazione predefinita)
Sistema a due fili, ampia tensione di alimentazione, ampia tensione di prova: DC6-120 V, il cablaggio è semplice e conveniente
Con la funzione di protezione inversa, il contrario non brucia
Funzione di allarme allarme flash a bassa potenza
Display a colori a LED, atmosfera di alto livello
Parametri tecnici:

Tensione di alimentazione: DC6-120 V (ampia gamma), Nota: l’ingresso massimo la tensione non può superare 120 V, altrimenti esiste il rischio di scottarsi
Tensione di prova: DC6 ~ 120 V (movimento automatico punto decimale)
100 V o meno quando la risoluzione minima: 0,1 V
100 V o più quando la risoluzione minima: 1 V
Risoluzione potenza: 1%
Corrente di funzionamento: <20 mA
Display: schermo a colori a LED
Sezione non impermeabile – YB27VE – Dimensioni: 48 29 21 mm
Non impermeabile – YB27VE – foro di installazione: 45,5 26,5 mm
Velocità di misurazione: 500mS / volte
Precisione di misurazione della tensione: 1% 2 parole)
Lunghezza del cavo:> 150mm

Condizioni di lavoro estreme:

Tensione di alimentazione minima: +6
Tensione di alimentazione massima: + 120V
Temperatura di funzionamento: -10 ~ +65
Umidità di funzionamento: 10 ~ 80% (senza condensa)
Pressione di esercizio: 80 ~ 106kPa
Esposizione al sole: nessuna esposizione diretta

Tutorial: Come usare l’Indicatore di carica YB27VE 60V 16 series

Questo indicatore di carica è ideale per monitorare la carica dei moduli LiPo di 60V, utilizzati in modelli aeronautici e veicolari. Adatto sia ai principianti che agli intermedi.

Cosa serve

• YB27VE 60V 16 series
• Elementi LiPo da monitorare
• Connettore LiPo
• Multimetro (opzionale)

Passi

1. 1. Verifica sul datasheet le specifiche del tuo LiPo.
2. 2. Prepara il tuo LiPo e assicurati che il connettore sia pulito.
3. 3. Collega il connettore LiPo al porto di ingresso dell’indicatore.
4. 4. Controlla che la luce LED sia verde, indicando carica completa.
5. 5. Monitora la luce LED per seguire il livello di carica. Giallo = carica media, rosso = bassa carica.
6. 6. Verifica la tensione con il multimetro (opzionale).
7. 7. Spegni il carico quando la luce diventa rossa.
8. 8. Ripeti il collegamento per i moduli LiPo aggiuntivi.

Mini-progetto

Costruisci un carico automatico per LiPo utilizzando l’indicatore YB27VE. Collega l’indicatore a un modulo di carica e configura l’Arduino per spegnere il carico quando la luce diventa rossa.

Errori comuni

• Non monitorare la carica per troppo tempo con il multimetro, rischiando di danneggiare il LiPo.
• Collegare il LiPo solo quando il carico è spento.
• Non utilizzare l’indicatore per carichi superiore a 60V.
• Non dimenticare di spegnere il carico quando la luce diventa rossa.

Accessori consigliati

• Arduino Nano
• Modulo di carica
• Connettore LiPo
• Multimetro

Domande frequenti

Posso utilizzare questo indicatore con LiPo di 3S?
Sì, ma verifica sul datasheet che sia compatibile con la tensione di 12V.

Quanto tempo dura la batteria dell’indicatore?
Verifica sul datasheet, ma in genere la batteria dura fino a 1000 cicli.

Posso utilizzare l’indicatore anche per carichi non LiPo?
No, utilizza l’indicatore solo per elementi LiPo.

Posso utilizzare l’indicatore anche per carichi superiore a 60V?
No, utilizza l’indicatore solo per elementi LiPo di 60V.
