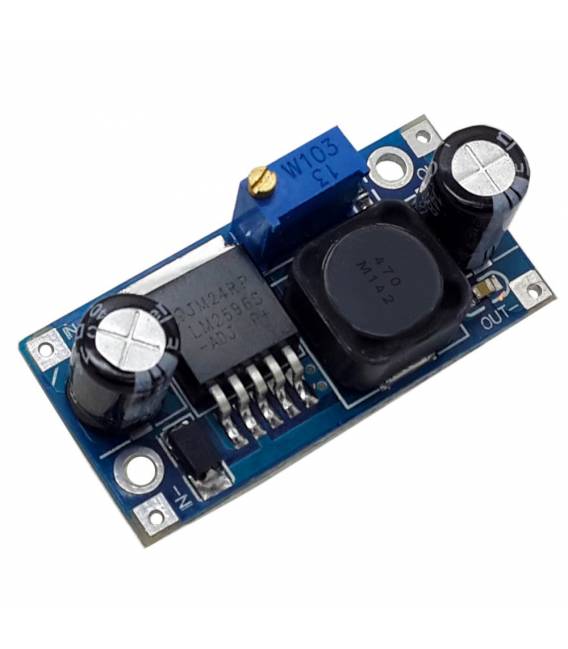

📦 Descrizione Completa del Modulo Convertitore Regolabile DC-DC Step Down LM2596S (Alimentatore 5V 12V 2A per Arduino)

---

✅ Caratteristiche Tecniche

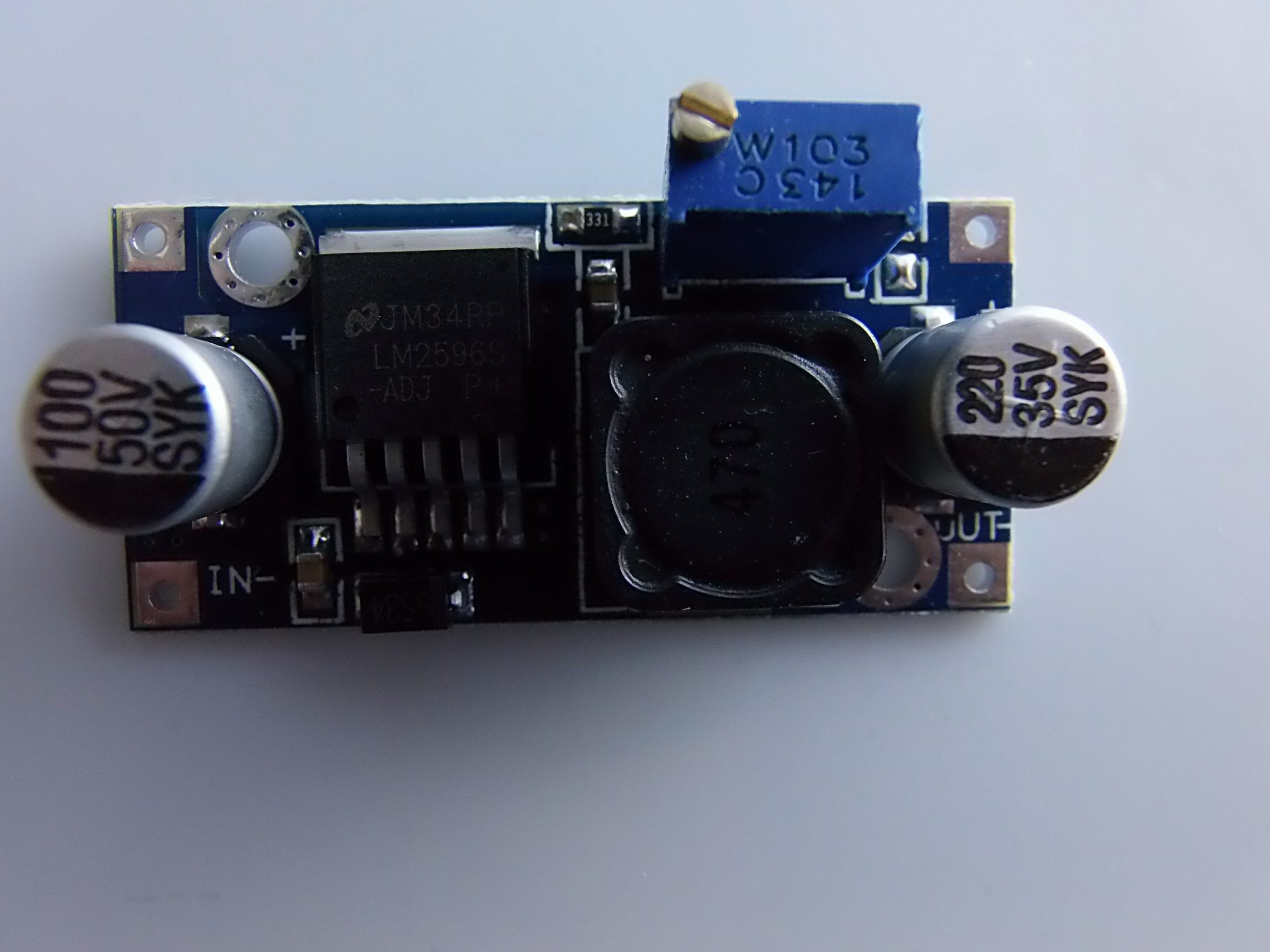

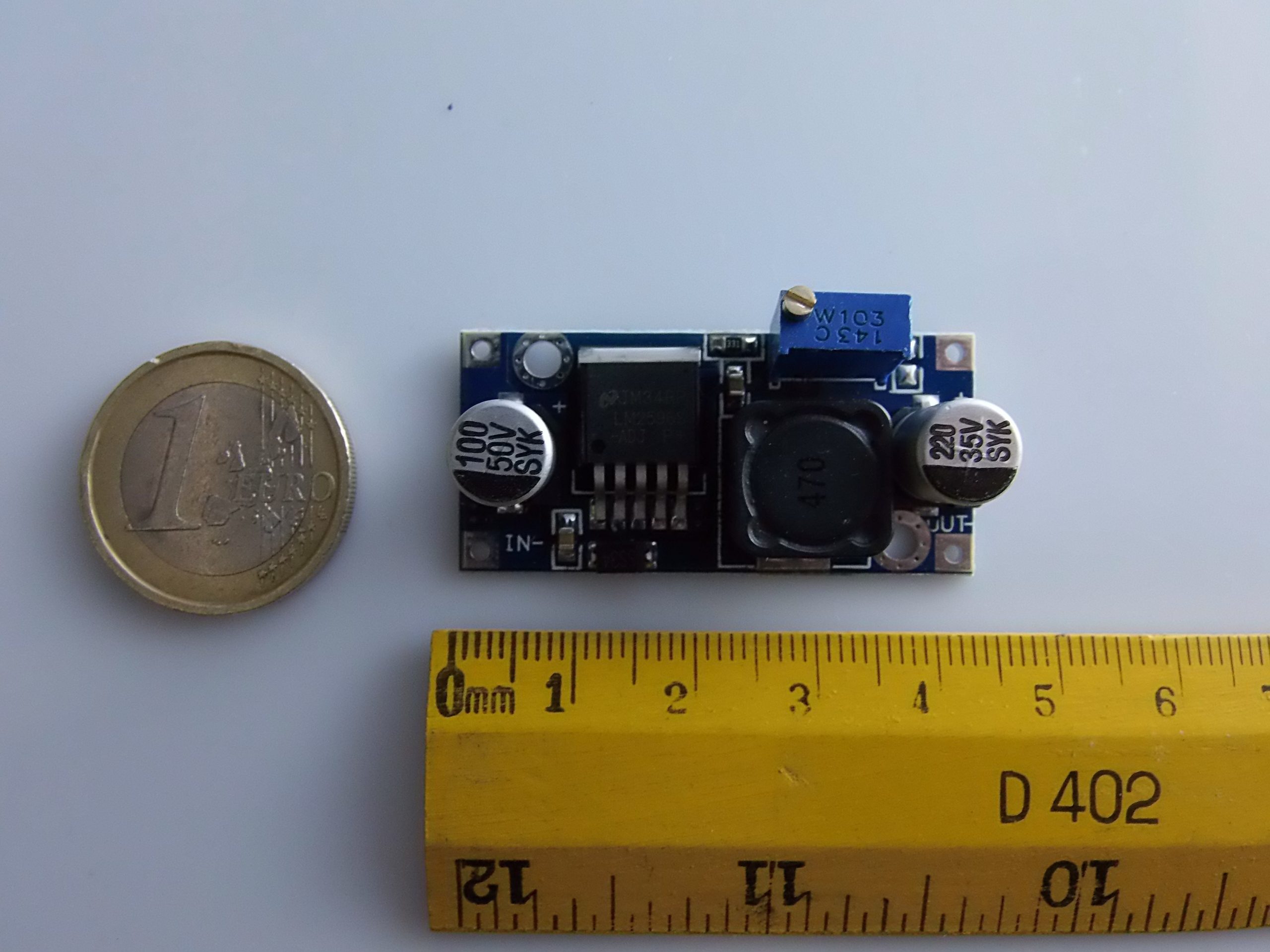

Il modulo LM2596S è un convertitore step-down (buck) DC-DC regolabile, che consente di abbassare la tensione di ingresso a una tensione più bassa regolabile tramite un trimmer. Questo lo rende ideale per progetti con Arduino, Raspberry Pi o altri microcontrollori che richiedono una tensione stabile inferiore a quella disponibile.

• Chip principale: LM2596S
• Tipo di conversione: Step-down (buck)
• Tensione di ingresso: 4V – 40V DC
• Tensione di uscita regolabile: 1.25V – 37V DC
• Corrente di uscita massima: 2A continui (con dissipazione), fino a 3A con raffreddamento adeguato
• Efficienza: fino al 92%
• Frequenza di switching: 150 kHz
• Protezione: contro corto circuito, surriscaldamento

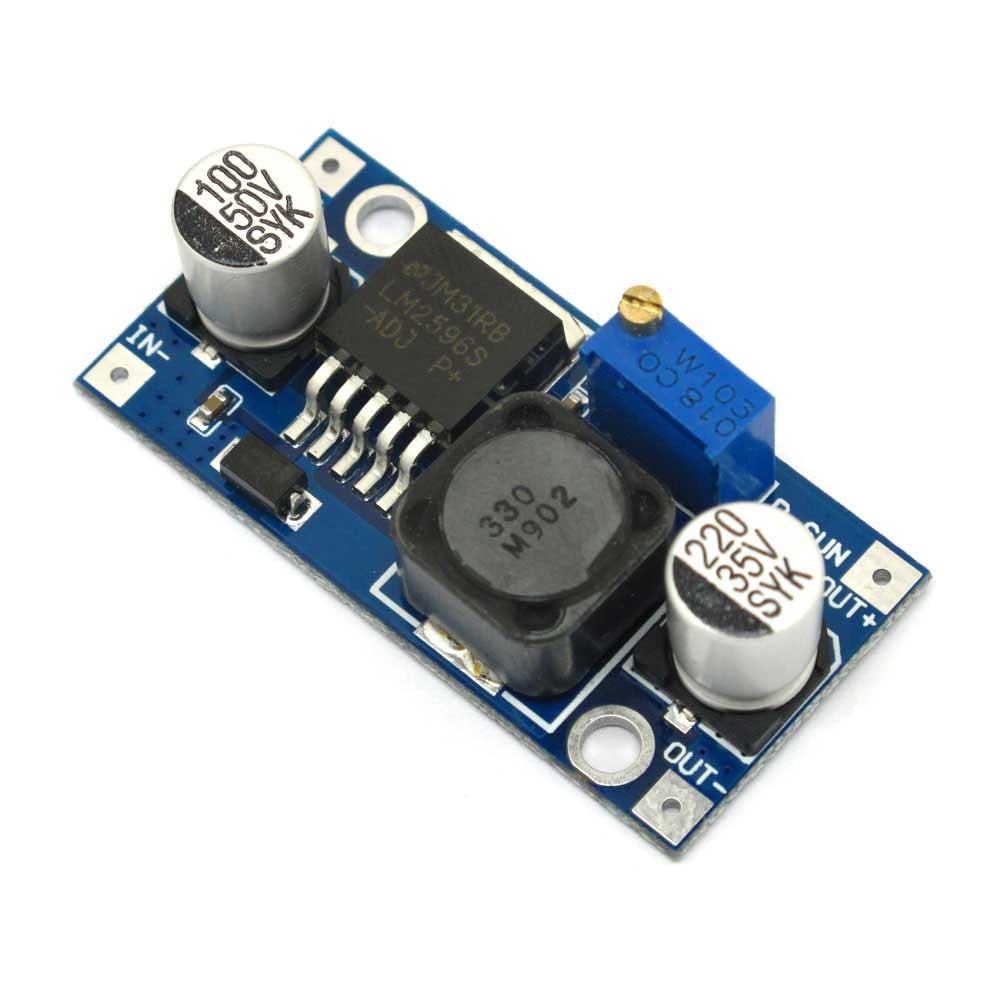

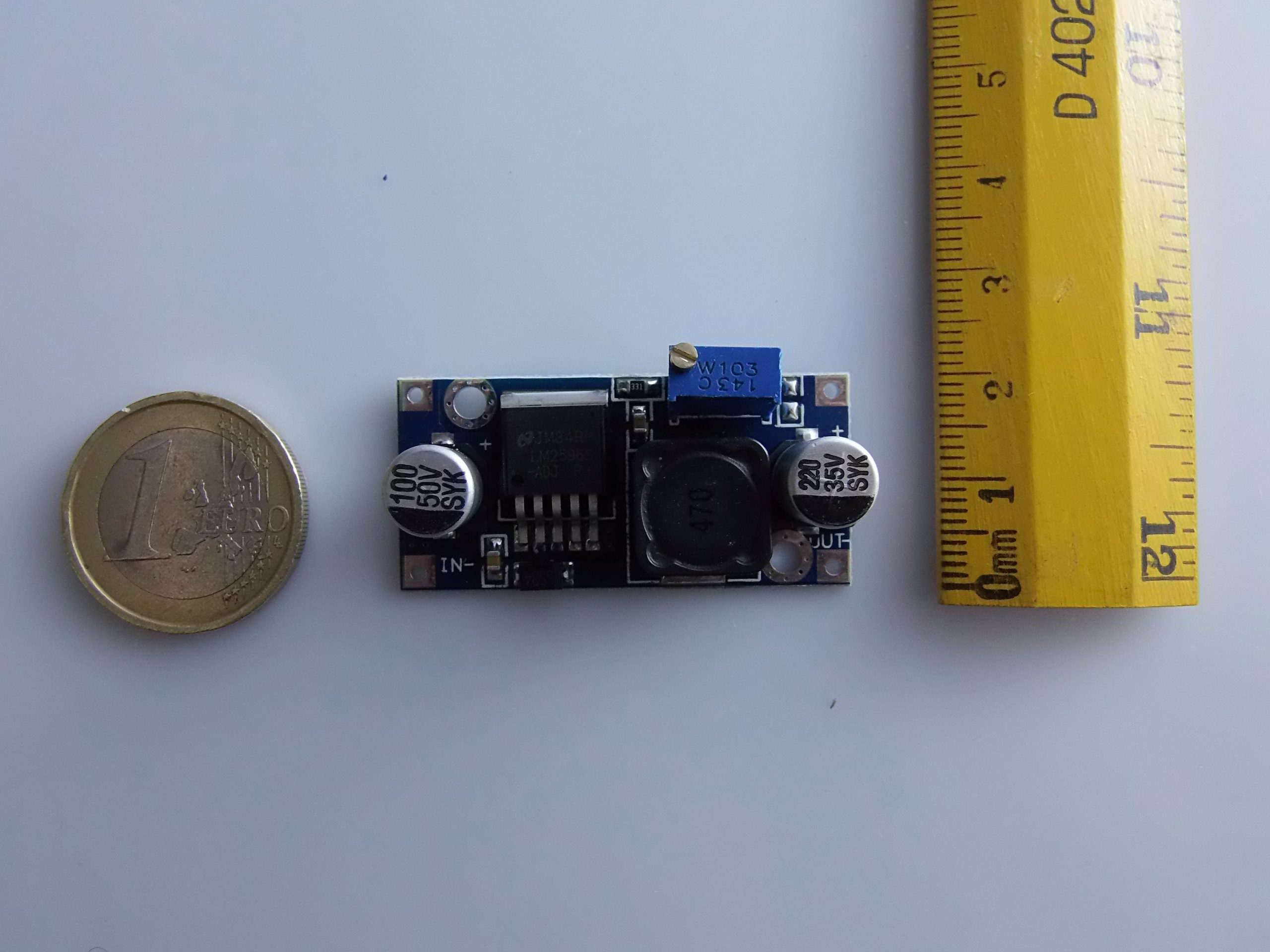

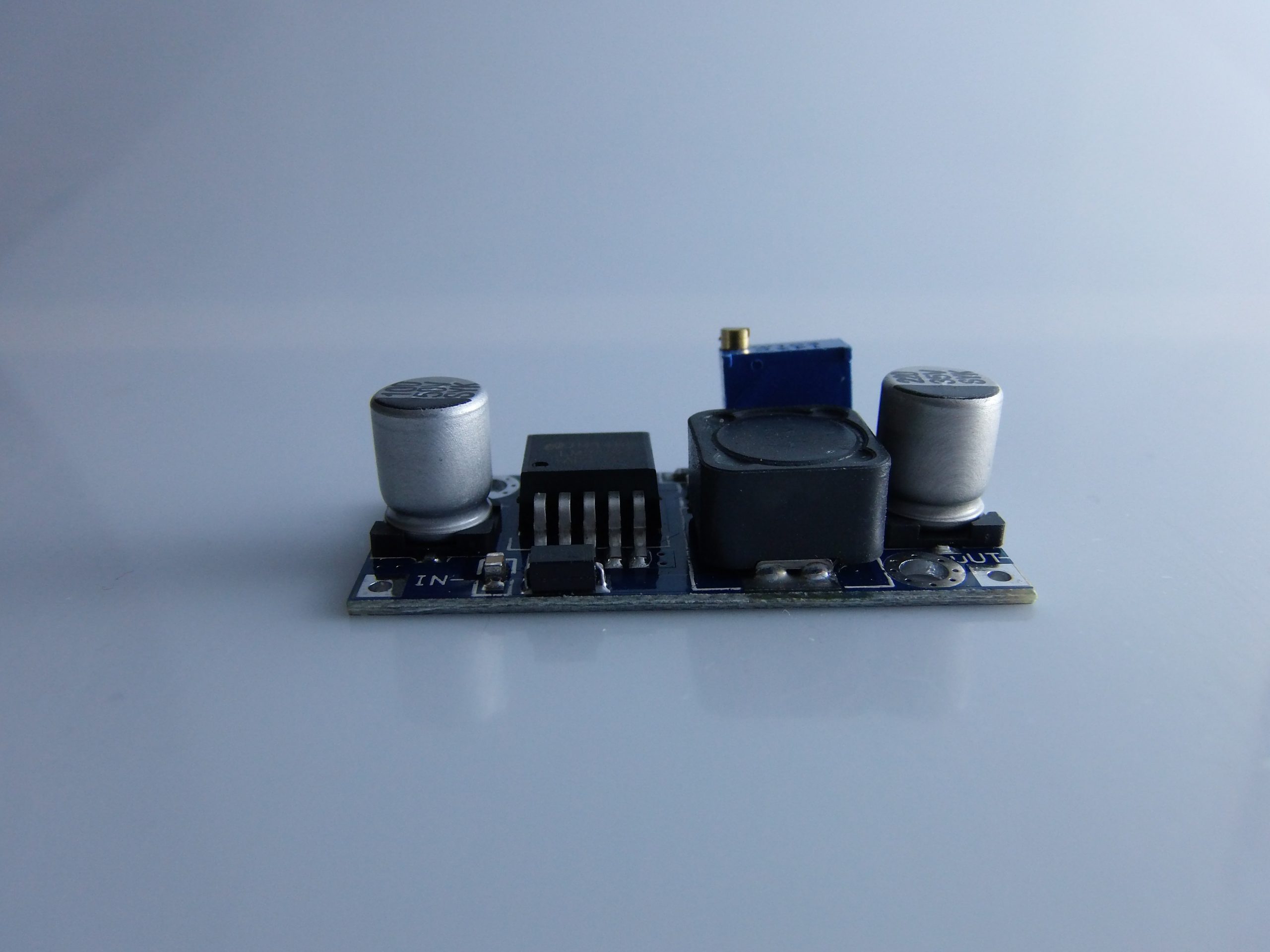

• Dimensioni: circa 43mm x 21mm x 14mm

---

🎯 Applicazioni tipiche

• Alimentare Arduino da una batteria da 12V o 9V
• Progetti IoT a batteria
• Regolazione della tensione per LED, motori, sensori
• Alimentatori regolabili da banco
• Progetti automobilistici (12V a 5V per moduli USB, GPS, ecc.)

---

🔧 Come Usare il Modulo con Arduino

---

⚙️ Collegamenti Elettrici

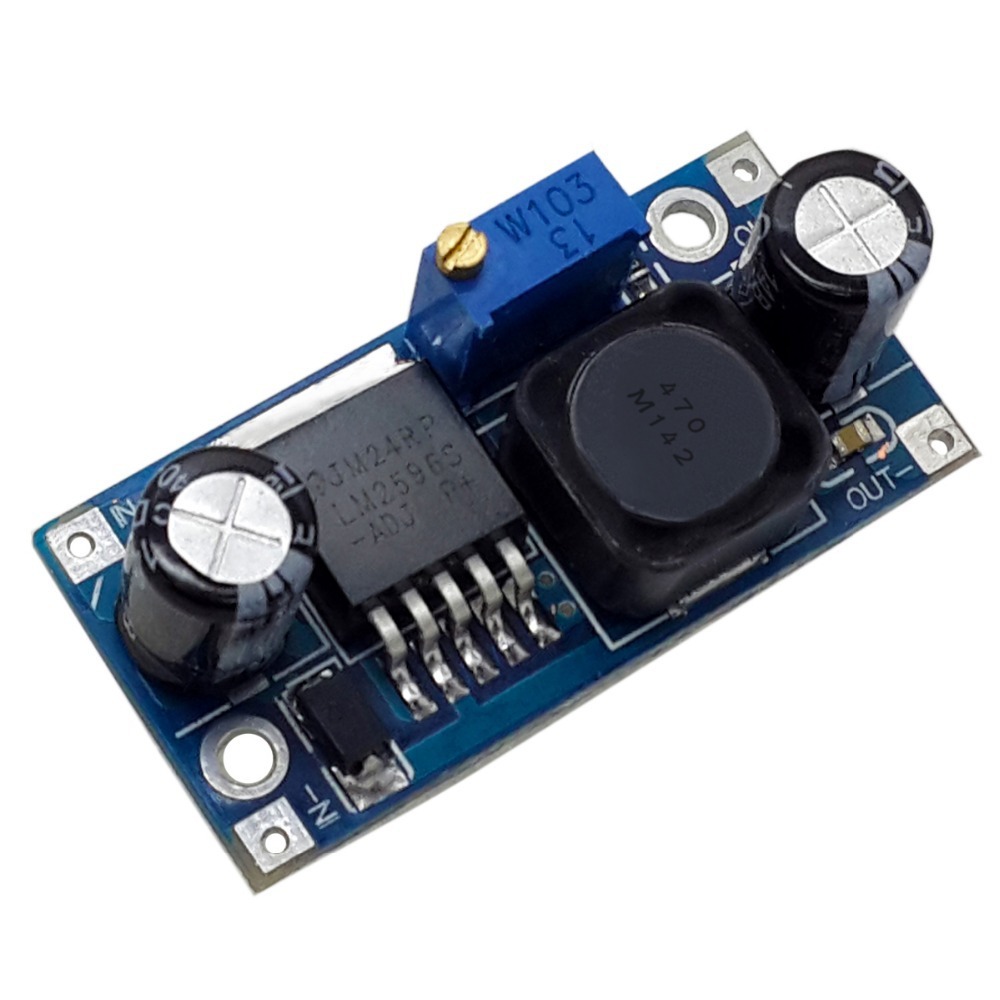

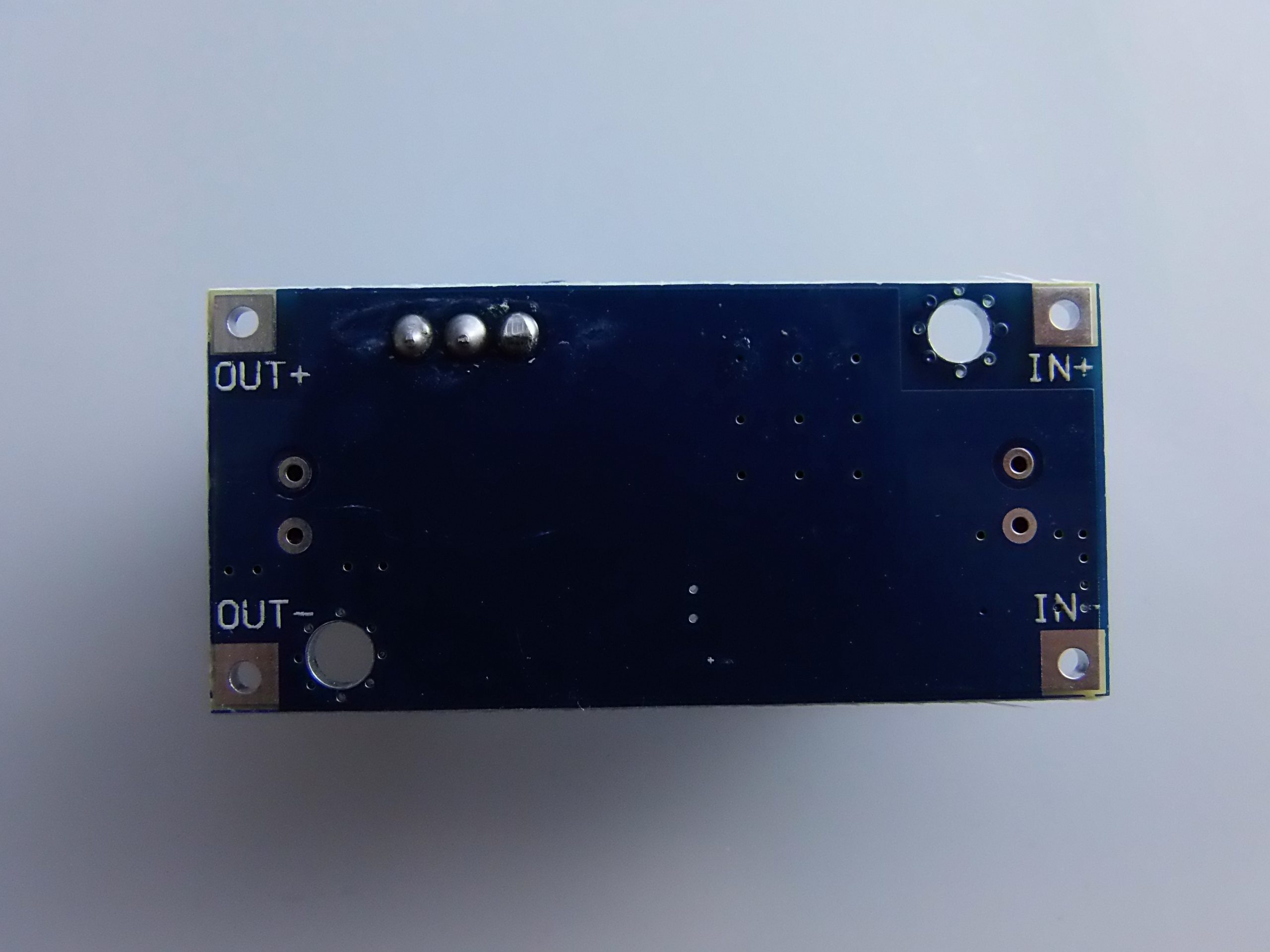

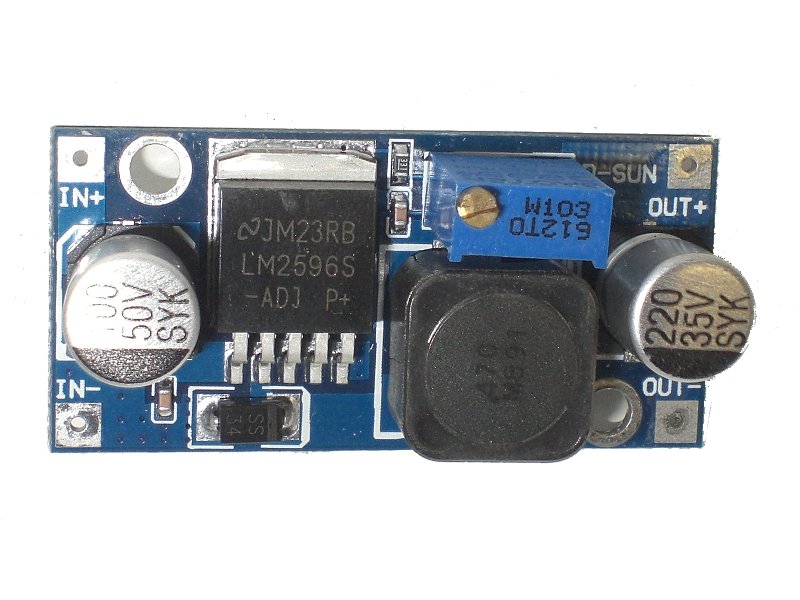

Pin Modulo LM2596S	Collegamento
IN+	V+ (ad es. 9V, 12V, batteria o alimentatore DC)
IN-	GND alimentazione
OUT+	VCC per Arduino o altro carico
OUT-	GND comune con Arduino

⚠️ Nota importante: regola la tensione di uscita prima di collegare il modulo ad Arduino.

---

🧪 Passaggi per la Configurazione Iniziale

1. Collega solo l’alimentazione (IN+ e IN-) al modulo.
2. Con un multimetro, misura la tensione tra OUT+ e OUT-.
3. Ruota il trimmer (piccola vite blu) con un cacciavite per regolare la tensione desiderata (es. 5V per Arduino UNO).
4. Una volta impostata correttamente, collega OUT+ a VIN di Arduino e OUT- a GND.

---

💻 Esempi di Utilizzo con Arduino

---

✅ Esempio 1: Alimentare Arduino UNO da una batteria 12V

Batteria 12V
   |
   |--> IN+ (LM2596)
   |
  GND --> IN- (LM2596)

OUT+ (5V regolati) --> VIN (Arduino UNO)
OUT- (GND)         --> GND (Arduino UNO)

---

✅ Esempio 2: Alimentare sensori 3.3V con Arduino 5V

• Ingresso: 5V (dall’Arduino o alimentatore)
• Uscita regolata: 3.3V → per moduli sensibili (es. ESP8266, sensori)

Collega IN+ a 5V, IN- a GND. Regola OUT+ a 3.3V e collega il sensore.

---

📘 Programmazione Arduino (Guida Base)

Il modulo non richiede codice, in quanto regola solo la tensione. Tuttavia, ecco un esempio di come verificare la tensione fornita a un modulo (es. sensore) con Arduino e il convertitore:

🧪 Esempio 3: Lettura di tensione regolata

const int analogPin = A0; // Collegato a OUT+ del modulo LM2596
float voltage = 0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(analogPin);
  voltage = sensorValue * (5.0 / 1023.0); // se Arduino è a 5V
  Serial.print("Tensione misurata: ");
  Serial.print(voltage);
  Serial.println(" V");
  delay(1000);
}

🔎 Suggerimenti

• Usa un partitore resistivo se misuri tensioni superiori a 5V con Arduino.
• Se il modulo si surriscalda, aggiungi un dissipatore o ventola.
• Regola sempre la tensione prima di collegare dispositivi sensibili.

---

🧰 Strumenti consigliati

• Multimetro digitale (per taratura)
• Mini cacciavite a stella per il trimmer
• Breadboard o morsetti per prototipazione
• Dissipatore in alluminio (opzionale per alte correnti)

---

📌 Conclusione

Il modulo LM2596S DC-DC è una soluzione affidabile ed economica per alimentare circuiti a bassa tensione da fonti ad alta tensione. Con la sua flessibilità e facilità d’uso, è perfetto per progetti con Arduino, ESP32, Raspberry Pi e molto altro.

Di seguito ti descrivo lo schema Fritzing per il collegamento del modulo LM2596S a un Arduino UNO, usando come sorgente una batteria da 12V, e impostando l’uscita a 5V regolati per alimentare Arduino:

---

🧩 Schema Fritzing – Connessione LM2596S a Arduino UNO

📷 Componenti necessari:

• Arduino UNO
• Modulo LM2596S
• Batteria 12V (o alimentatore 9–24V)
• Jumper maschio-maschio
• Multimetro (per la taratura)
• (Facoltativo) Breadboard

---

⚙️ Collegamenti

Modulo LM2596S	Arduino UNO	Alimentazione Esterna
IN+	—	+12V della batteria
IN-	—	GND della batteria
OUT+	VIN (o 5V*)	—
OUT-	GND	—

⚠️ Collega a VIN se stai fornendo 5V o più all’Arduino. Se imposti esattamente 5V sull’uscita, puoi anche collegarti direttamente al pin 5V, ma solo se la USB non è collegata contemporaneamente.

---

Tutorial: Come usare Convertitore regolabile DC-DC LM2596S

Il convertitore di tensione LM2596S è un componente essenziale per i progetti Arduino che richiedono alimentazione regolabile. Ideale per maker principianti e intermedi, consente di fornire una corrente stabile fino a 2A.

Cosa serve

• Convertitore DC-DC LM2596S
• Arduino Uno o compatibile
• Connessione USB per caricare l’Arduino
• Sensori (opzionale)
• Cavi jumper

Passi

1. Connettere la tensione di input al convertitore LM2596S. Verifica sul datasheet il range di tensione accettato.
2. Regolare il potenziometro per ottenere l’output desiderato (5V o 12V).
3. Collegare la massa comune tra il convertitore e Arduino.
4. Connettere i pin VOUT del convertitore al pin VIN dell’Arduino.
5. Verifica che non ci siano corti circuito con un multimeter.
6. Caricare uno sketch semplice su Arduino per testare l’alimentazione.
7. Se tutto funziona, puoi aggiungere sensori o altri componenti per completare il progetto.

Mini-progetto

Crea una stazione meteo con Arduino che misura temperatura e umidità, alimentata dal convertitore LM2596S.

Errori comuni

• Non regolare correttamente la tensione di output.
• Collegare l’input a una tensione superiore al range accettato.
• Omettere il collegamento della massa tra Arduino e convertitore.
• Utilizzare cavi troppo sottili per trasportare la corrente.

Accessori consigliati

• Sensori di temperatura e umidità DHT11
• Display LCD 16×2
• Batteria portatile con jack USB
• Relè optocoppolato

Domande frequenti

Come regolare la tensione?
Utilizza il potenziometro sul convertitore per ottenere l’output desiderato.

Può alimentare più dispositivi?
Sì, ma assicurati che la somma della corrente richiesta non superi i 2A del convertitore.
