Modulo KA2284 indicatore di livello segnale audio batteria AC o DC VU Meter a Led

Descrizione

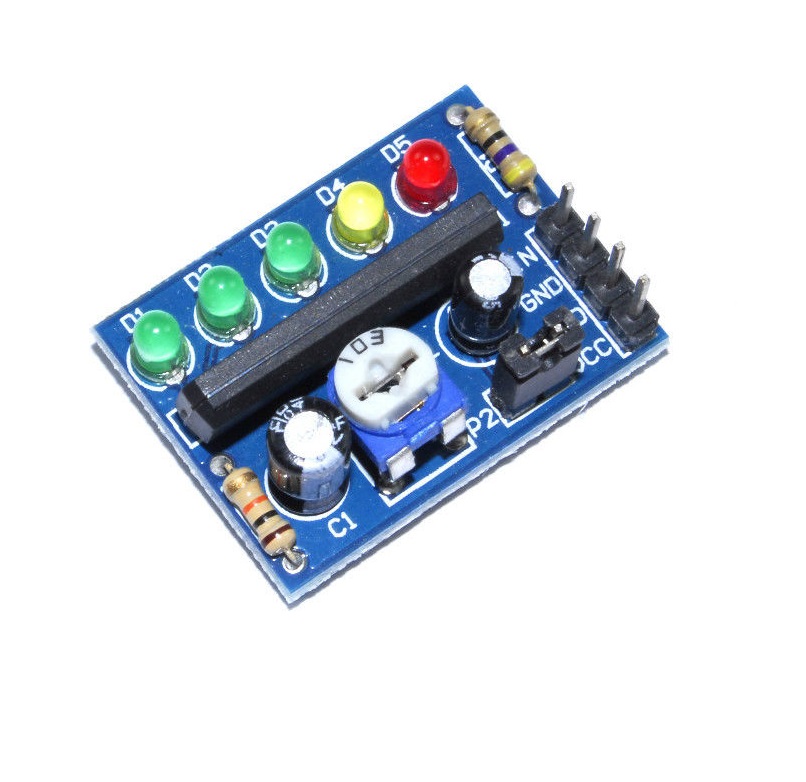

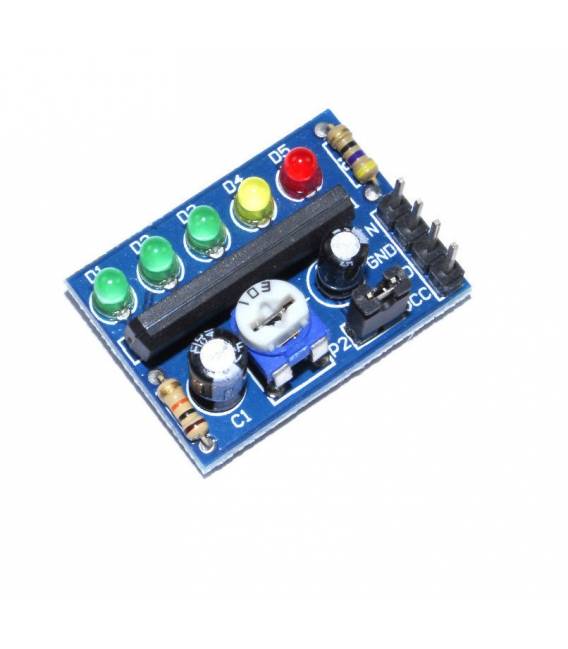

Modulo KA2284 indicatore di livello segnale audio batteria AC o DC VU Meter a Led

Questo semplice circuito si basa sull integrato monolitico KA2284 costituendo un semplice ed affidabile VU meter a led in grado di visualizzare l intensit di un segnale e quindi della sua tensione in scala logaritmica, permettendo agevolmente di apprezzarne la sua entit .
Tale circuito pu essere impiegato come VU meter in amplificatori e sistemi audio professionali, ma misurando anche tensioni in continua, pu essere impiegato ad esempio come indicatore di livello di carica di una batteria in un qualsiasi applicazione realizzata con Arduino, o altre demo board, in quanto perfettamente compatibile e semplicemente implementabile a livello di connessioni.

Specifiche tecniche:
Tensione di alimentazione: 3.5~12 Vcc (max 16Vcc)
5 led indicatori intensit di segnale AC o DC
Temperatura di stoccaggio: -40 ~ 125 C
Temperatura operativa: -20 ~ 80 C
IC: KA2284

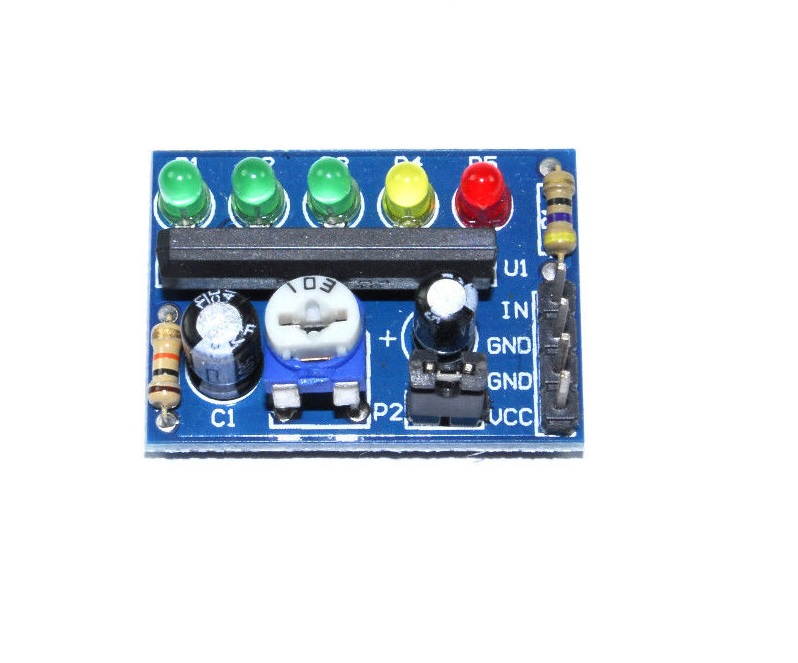

Modalit di connessione:
1. IN
2. GND
3. GND
4. VCC

Strip connessione: 2.54mm
Dimensioni: 29 x 21 x 13 mm

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare il Modulo KA2284 VU Meter

Il modulo KA2284 è un indicatore di livello audio per batterie AC/DC. Ideale per maker principianti.

Cosa serve

• Modulo KA2284
• Arduino Uno
• Batteria o fonte alimentazione

Passi

1. Collegare i pin VCC e GND del modulo alla vostra fonte di alimentazione.
2. Connettere l’ingresso AUDIO al segnale audio che desiderate monitorare.
3. Se necessario, collegare il relè (se presente) a un circuito esterno.
4. Configurare l’intensità luminosa dei LED secondo le vostre preferenze.

Mini-progetto

Costruisci un sistema di allarme sonoro che accende una lampada quando il segnale audio supera un certo livello.

Errori comuni

• Collegare l’alimentazione al pin AUDIO
• Non configurare correttamente la luminosità dei LED
• Ignorare il datasheet per le specifiche tecniche

Accessori consigliati

• Arduino Uno R3
• Batteria LiPo 18650
• Relè 5V 12V

Domande frequenti

Il modulo può funzionare con una batteria?
Sì, verifica la tensione di alimentazione sul datasheet.

Quali tipi di segnale audio supporta il modulo?
Supporta sia AC che DC, ma controlla le specifiche per i limiti di frequenza.
