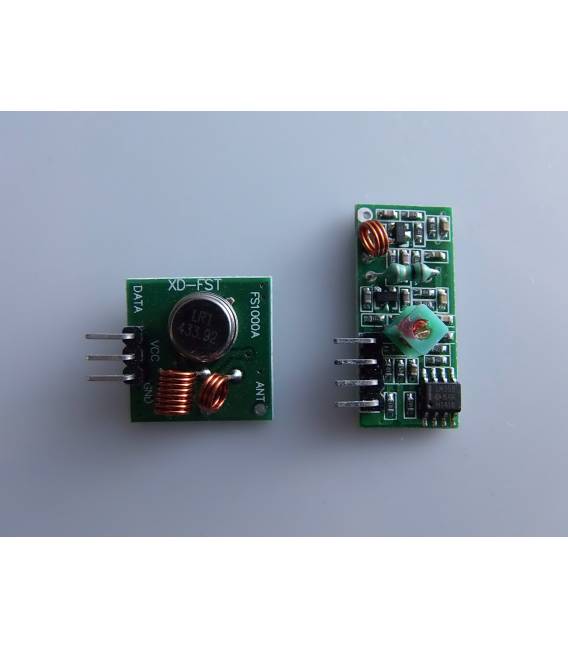

Kit ricetrasmettitore RX TX 433MHz Modulo Trasmissione wireless 433M ARDUINO

Descrizione

[vc_row][vc_column][vc_column_text]

📡 Descrizione del Kit Ricetrasmettitore Wireless 433 MHz (RX/TX)

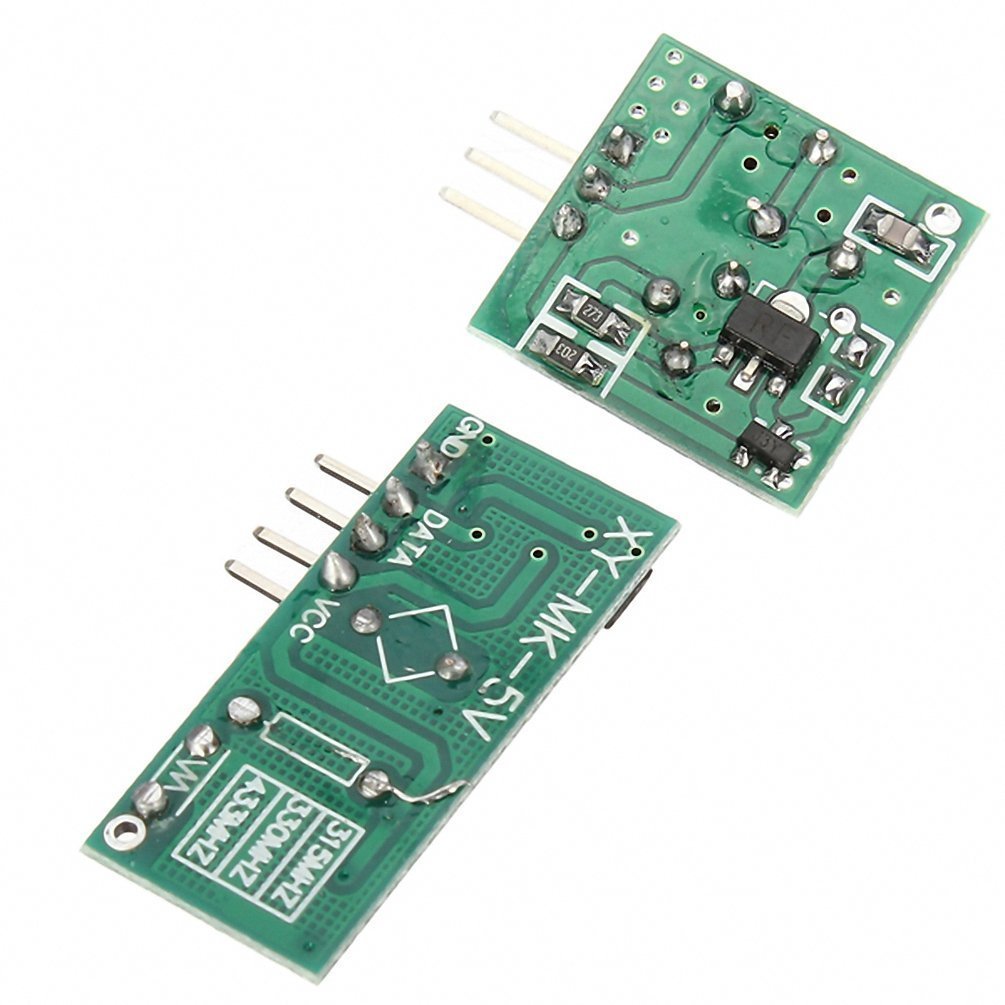

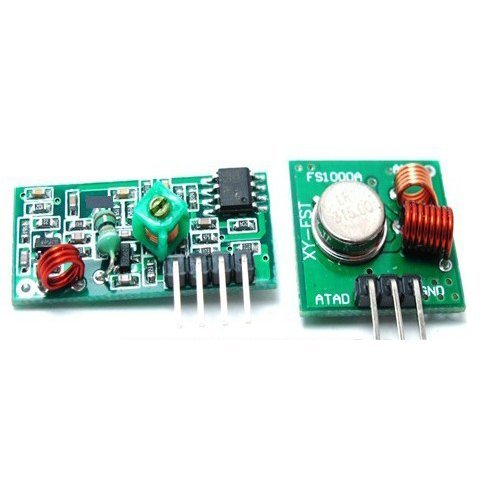

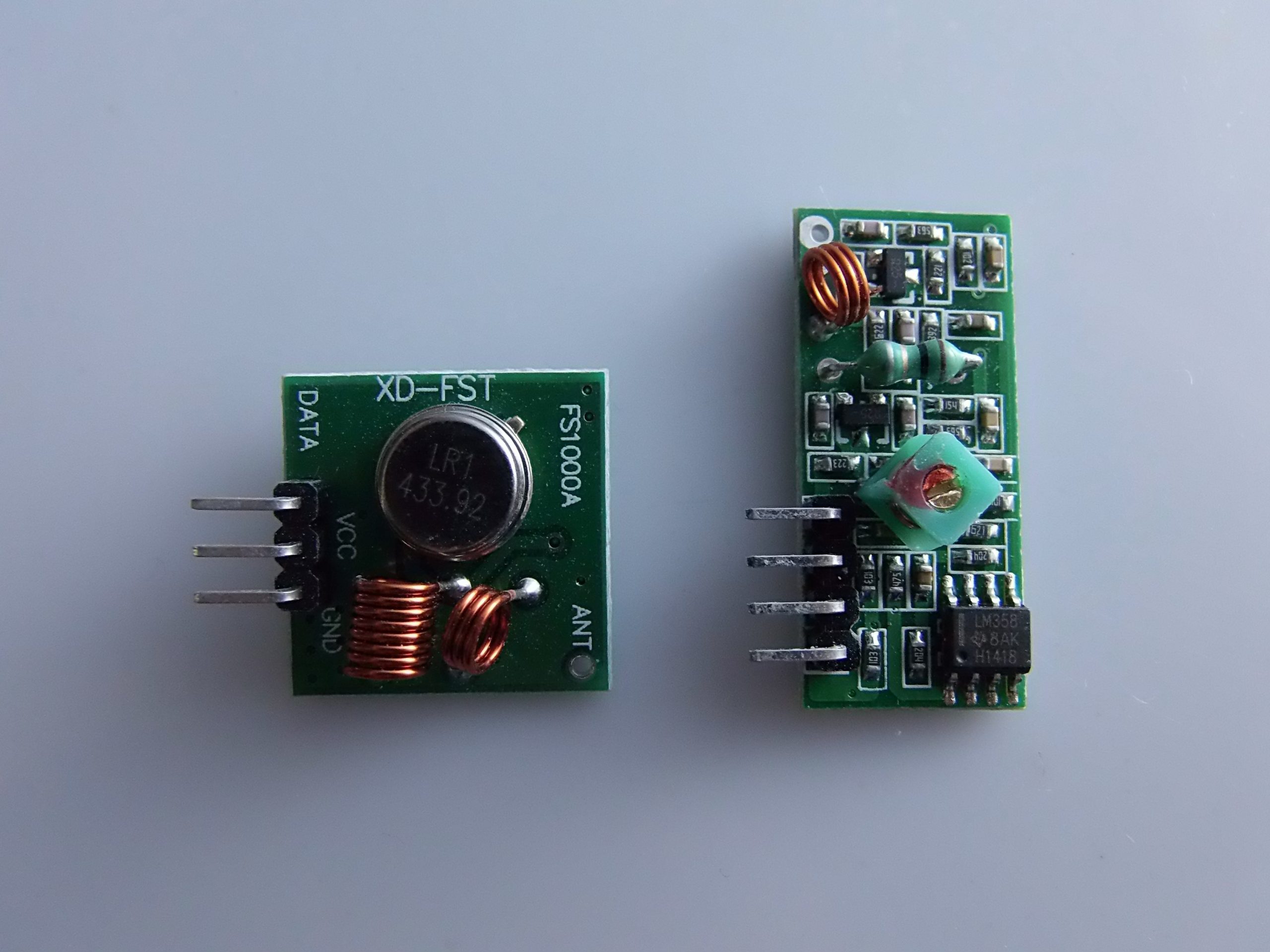

Il kit ricetrasmettitore wireless 433 MHz RX/TX è un modulo a basso costo progettato per la trasmissione dati a distanza tramite onde radio. Questo kit è composto da due moduli:

• Modulo trasmettitore (TX) 433 MHz
• Modulo ricevitore (RX) 433 MHz

È comunemente utilizzato in progetti Arduino, domotica, automazione, e in generale per comunicazioni wireless a corto/medio raggio (fino a 100 metri in campo aperto).

---

⚙️ Specifiche Tecniche

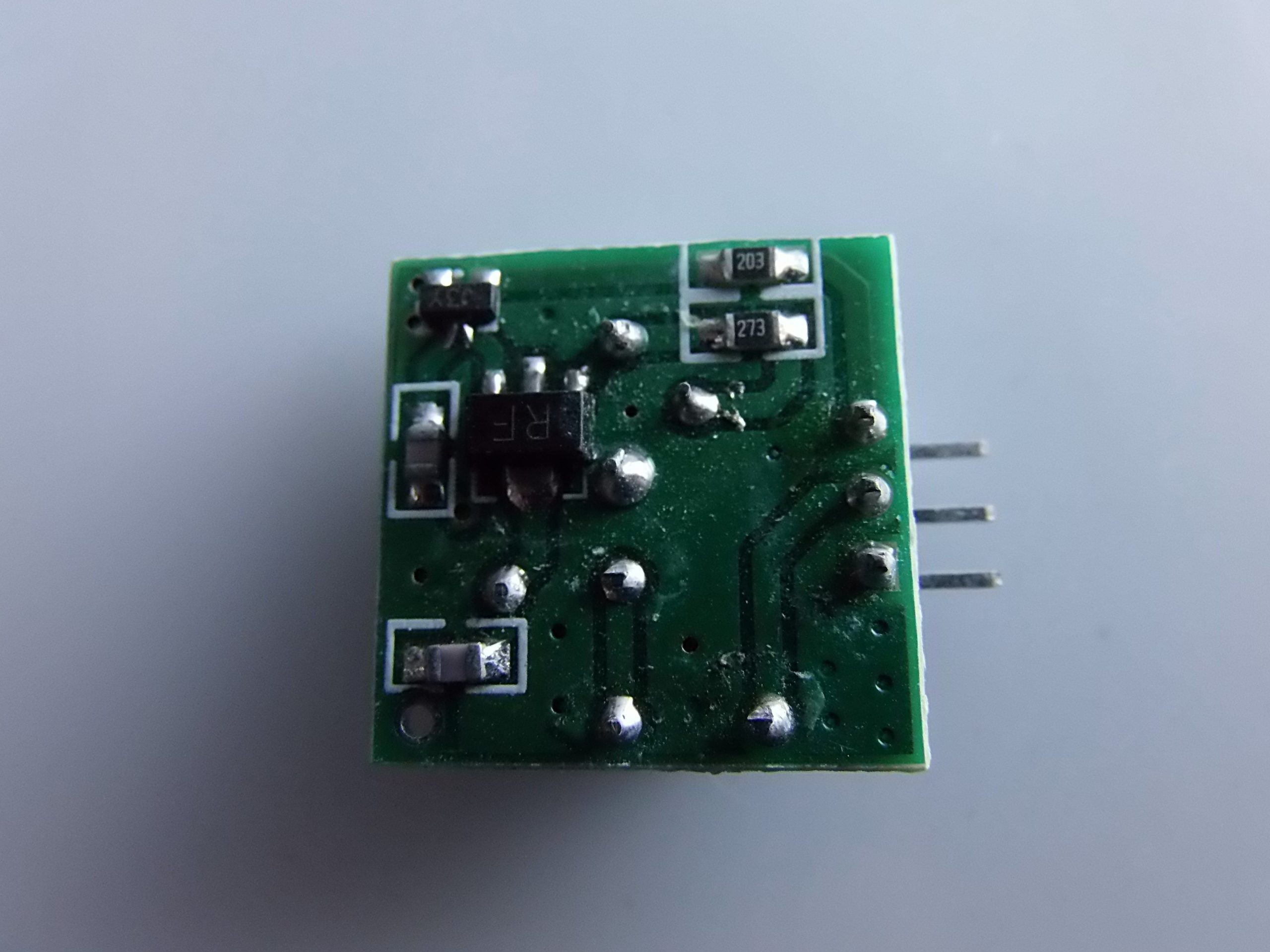

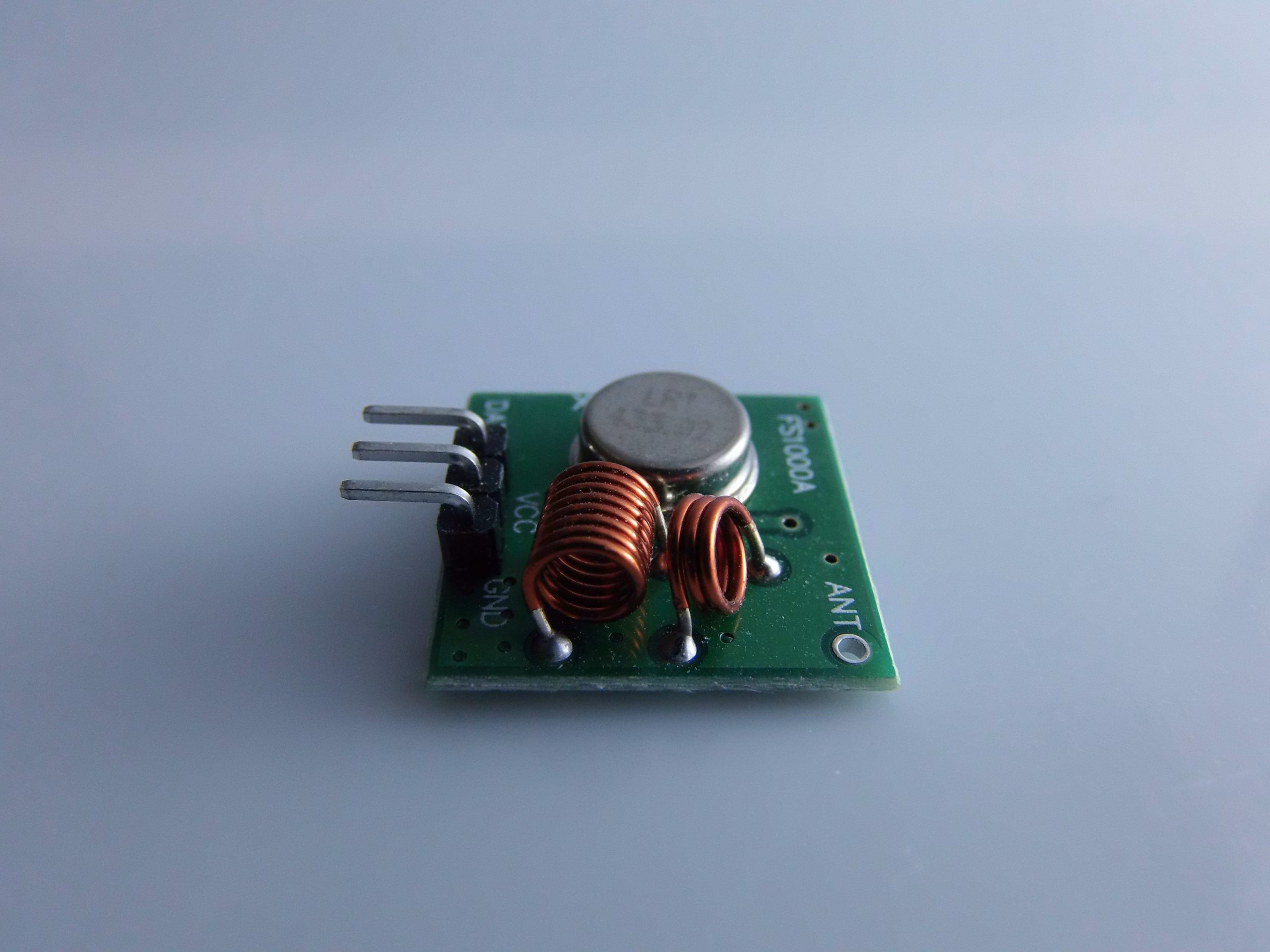

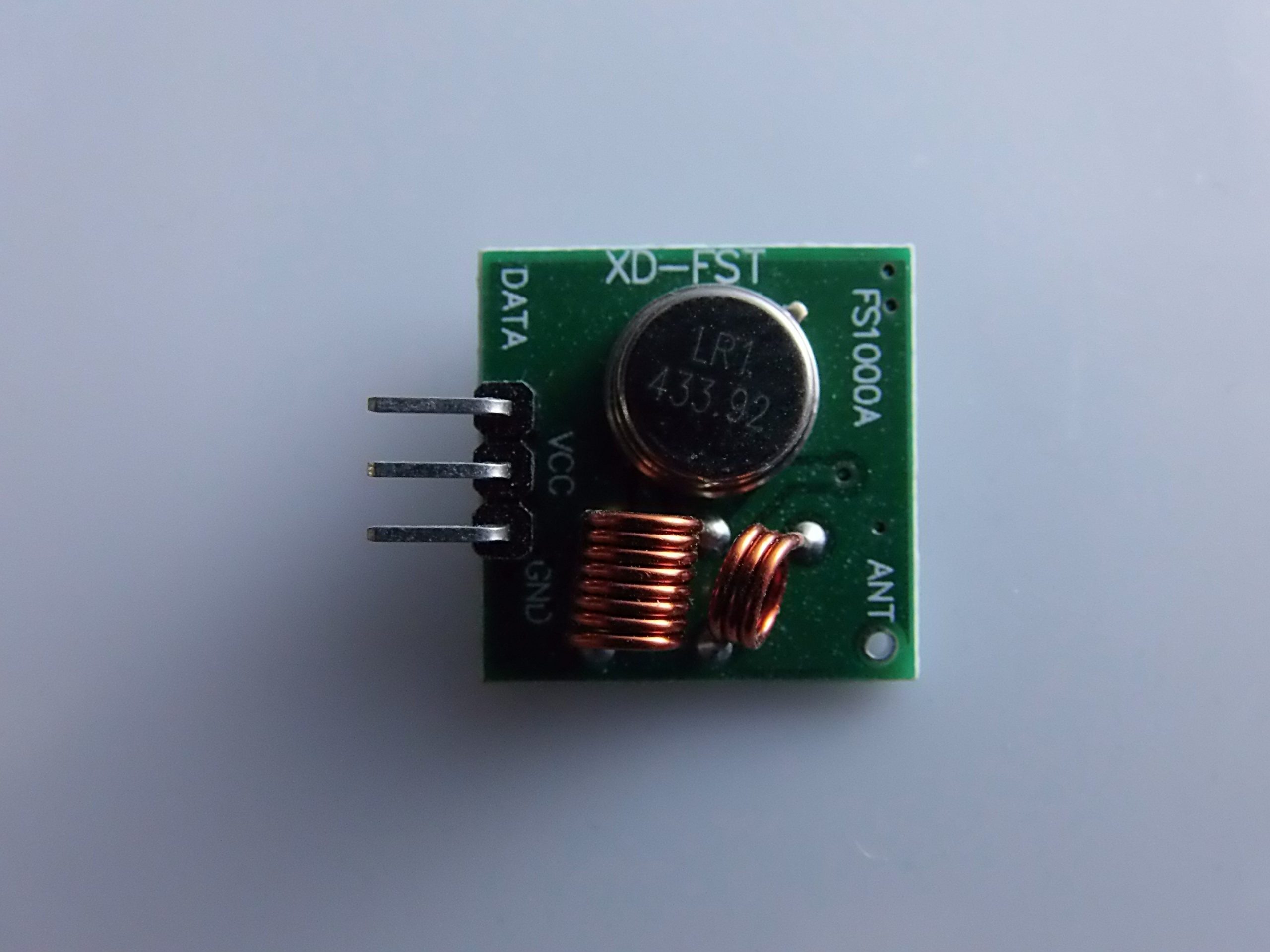

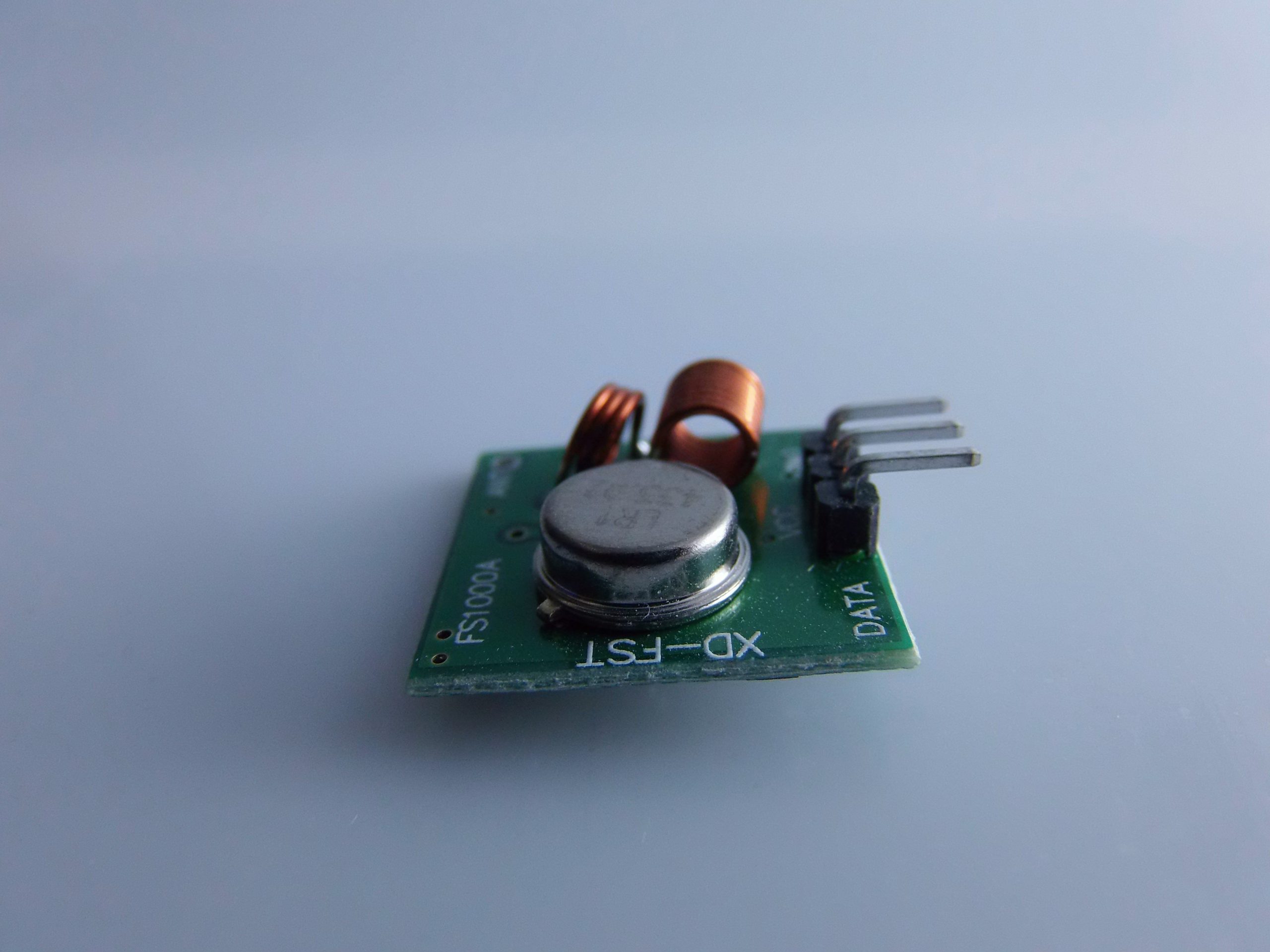

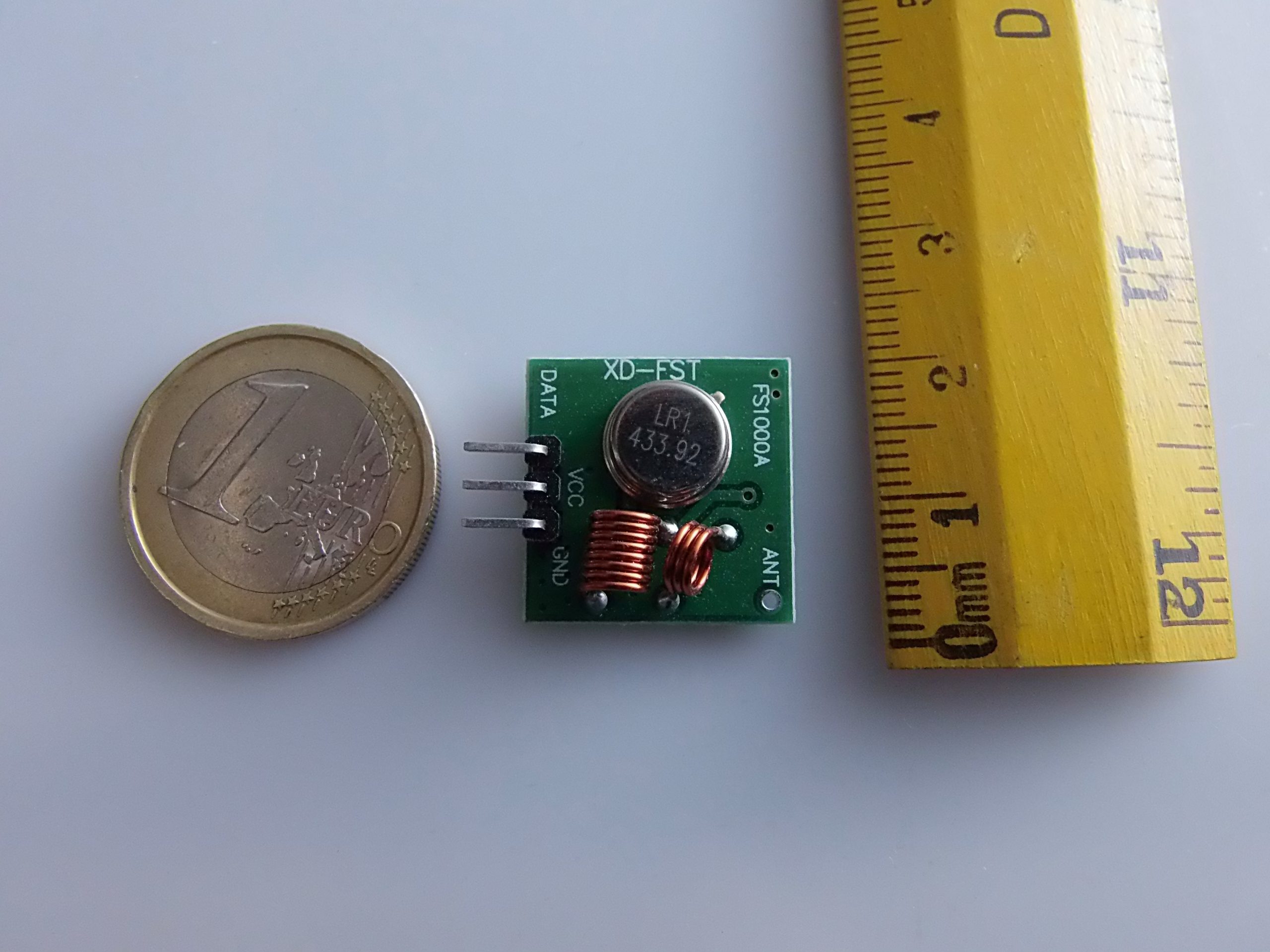

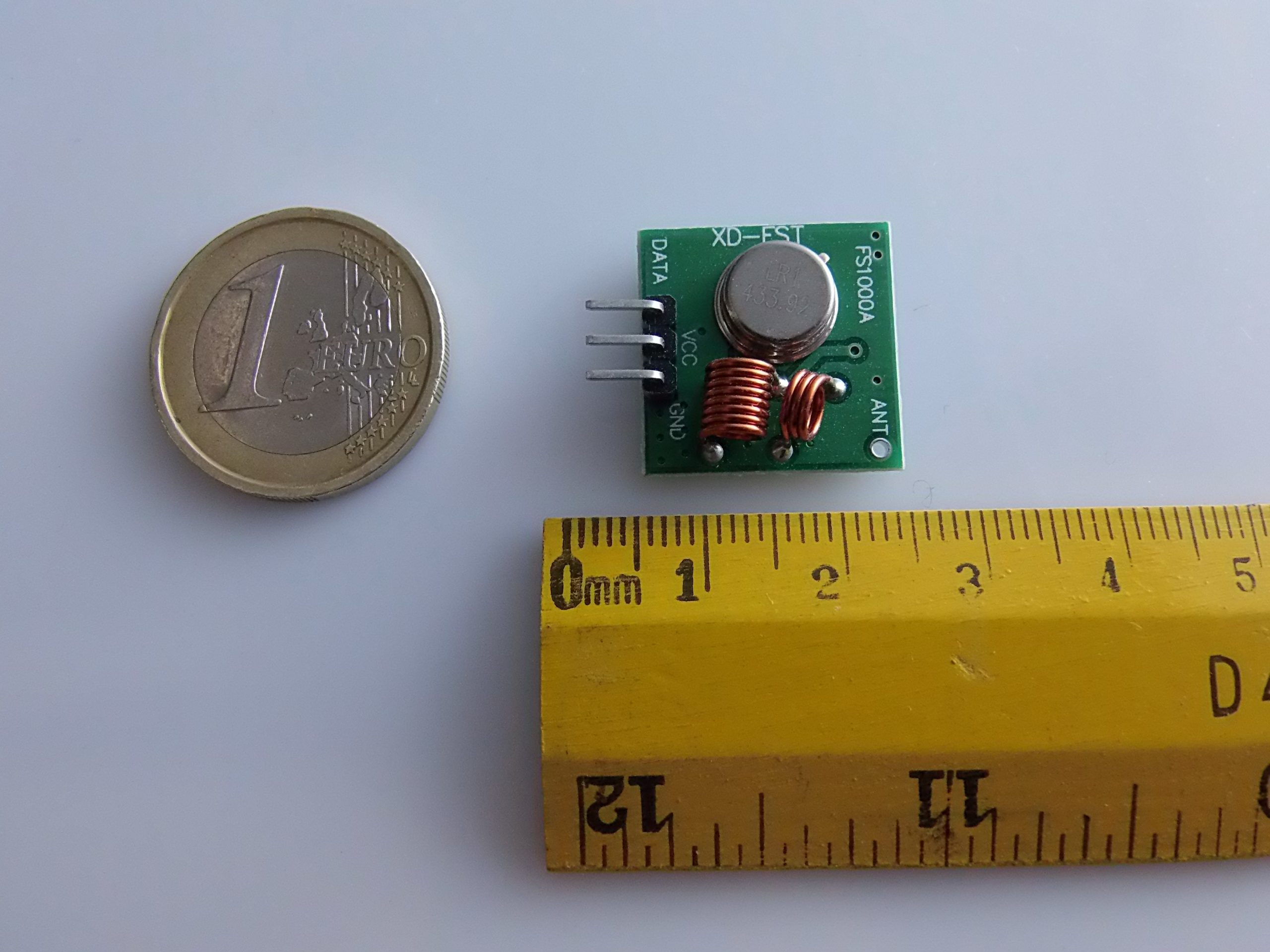

📤 Modulo Trasmettitore (TX):

• Frequenza di lavoro: 433 MHz
• Tensione operativa: 3.5V – 12V DC
• Corrente in trasmissione: 10-40 mA
• Potenza di uscita: fino a 10mW
• Distanza di trasmissione: 20-100 metri (campo aperto)
• Tipo di modulazione: ASK (Amplitude Shift Keying)

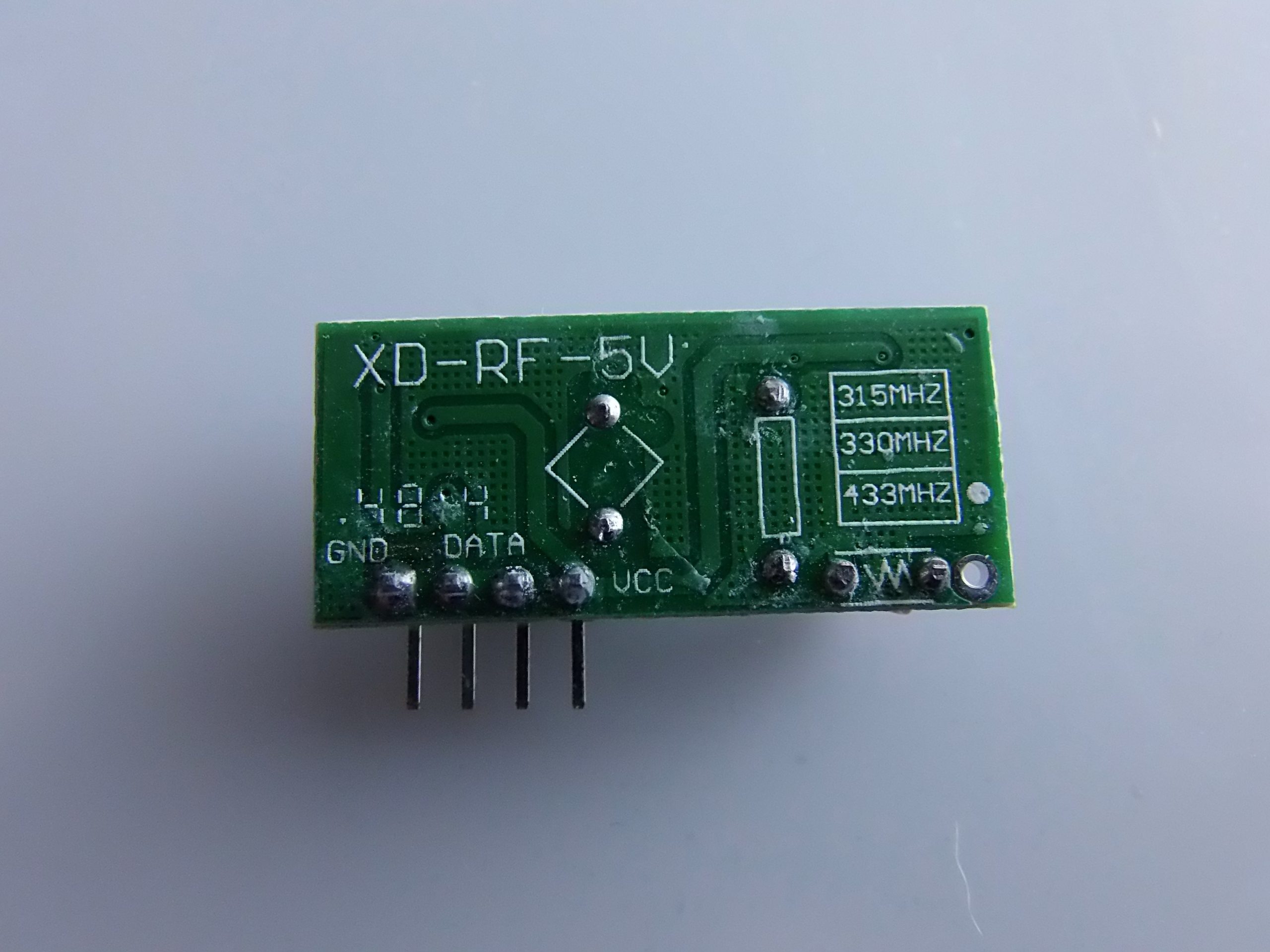

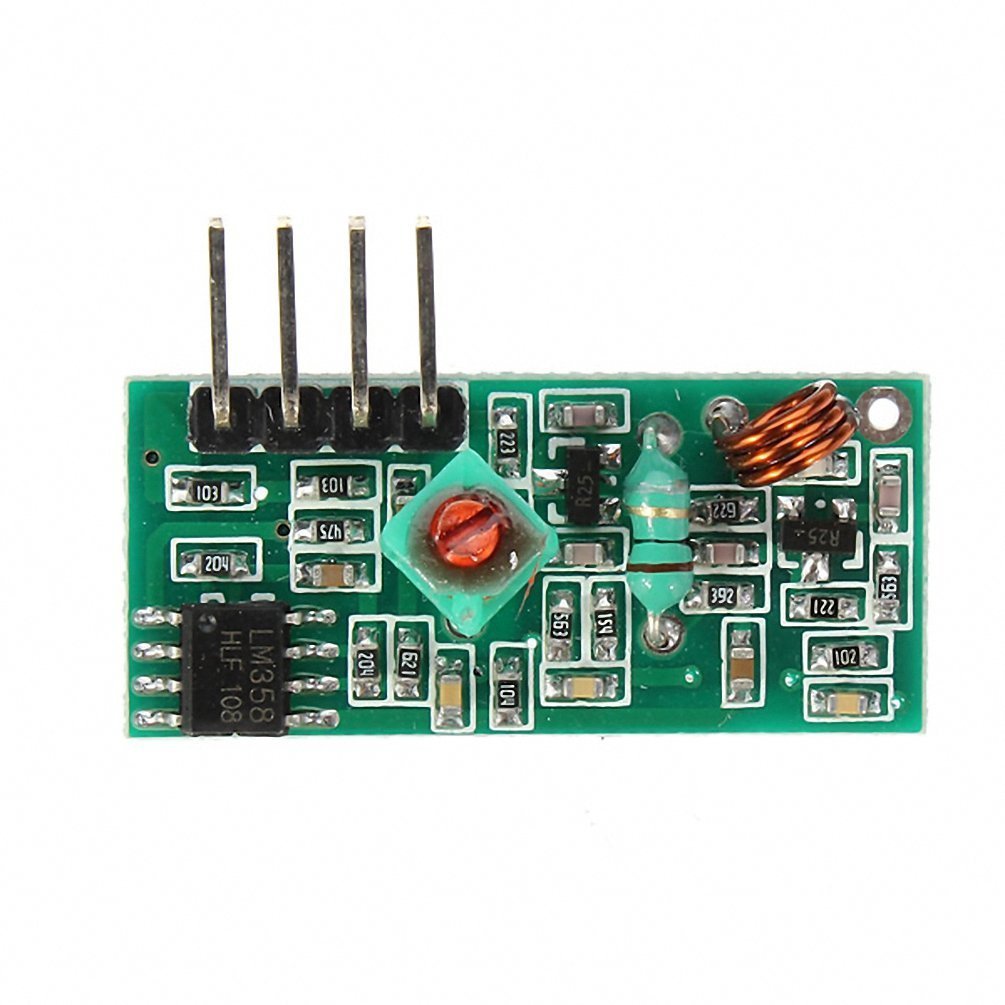

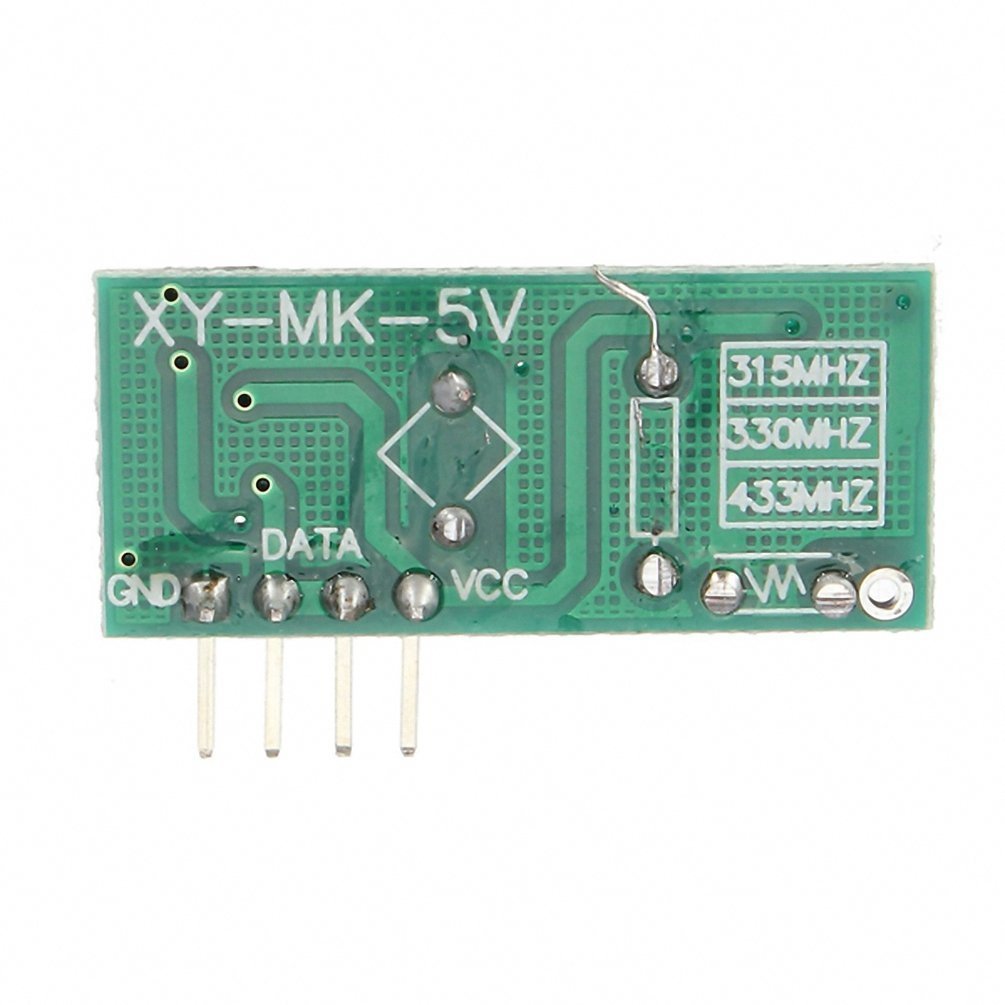

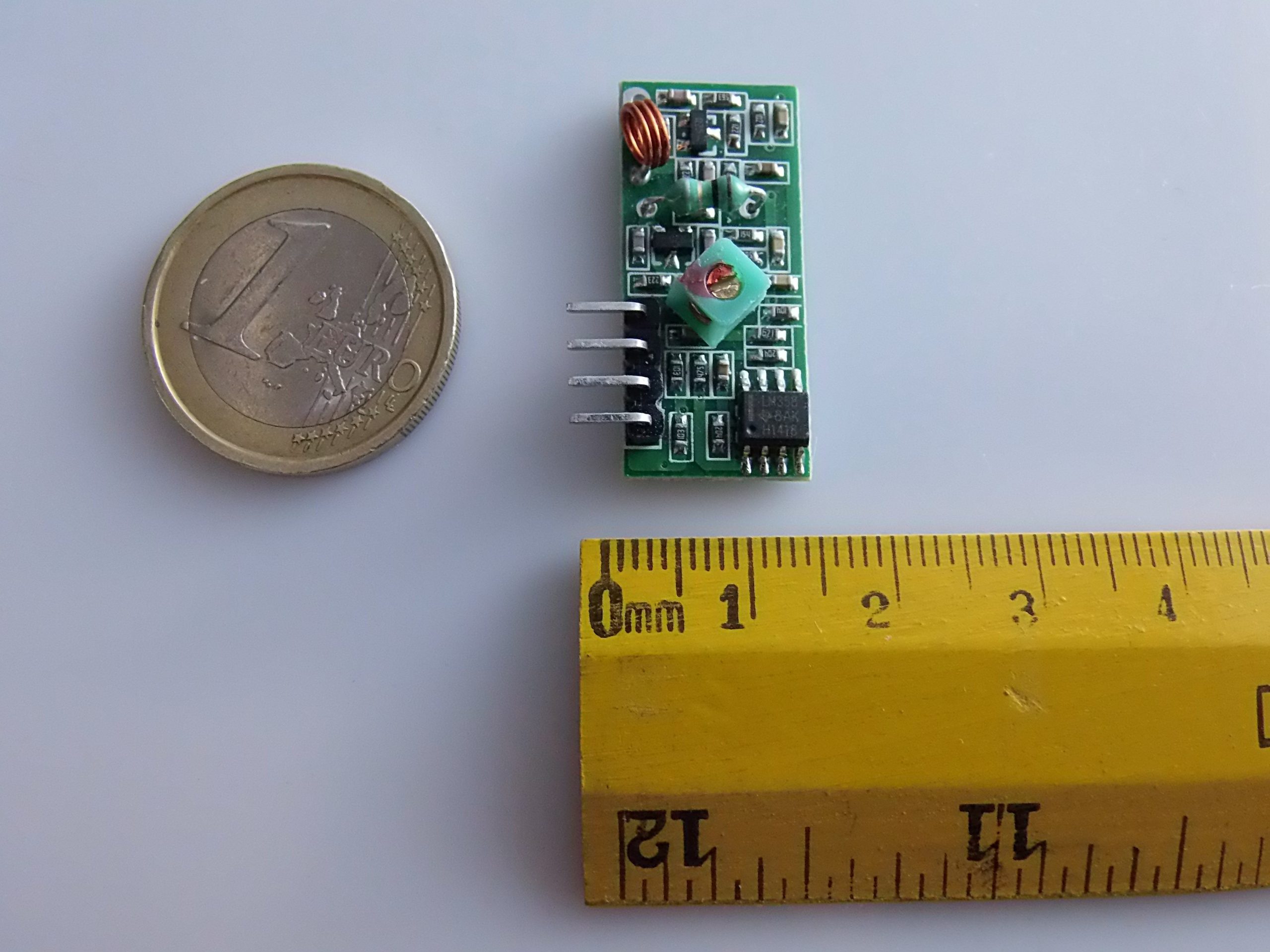

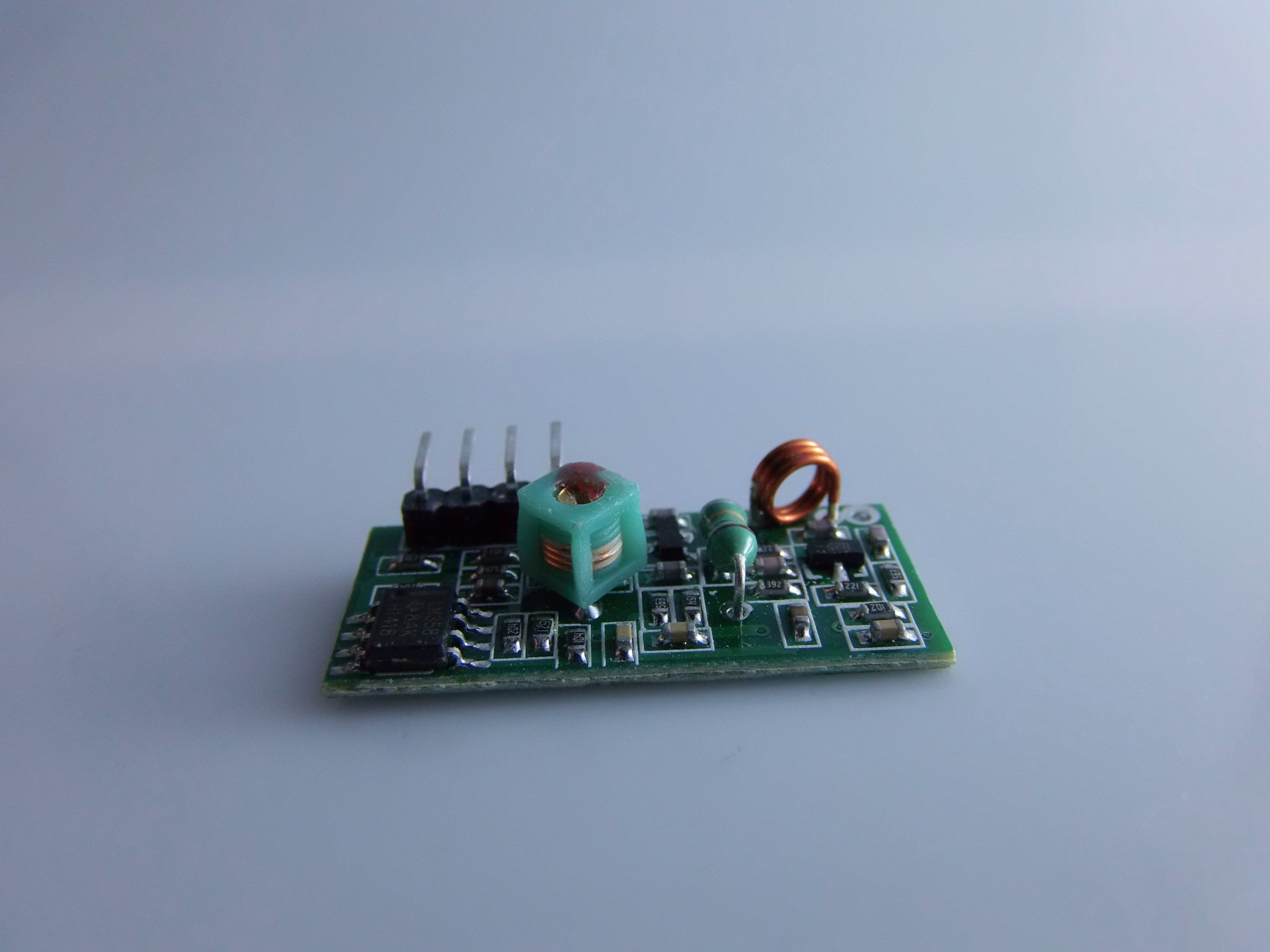

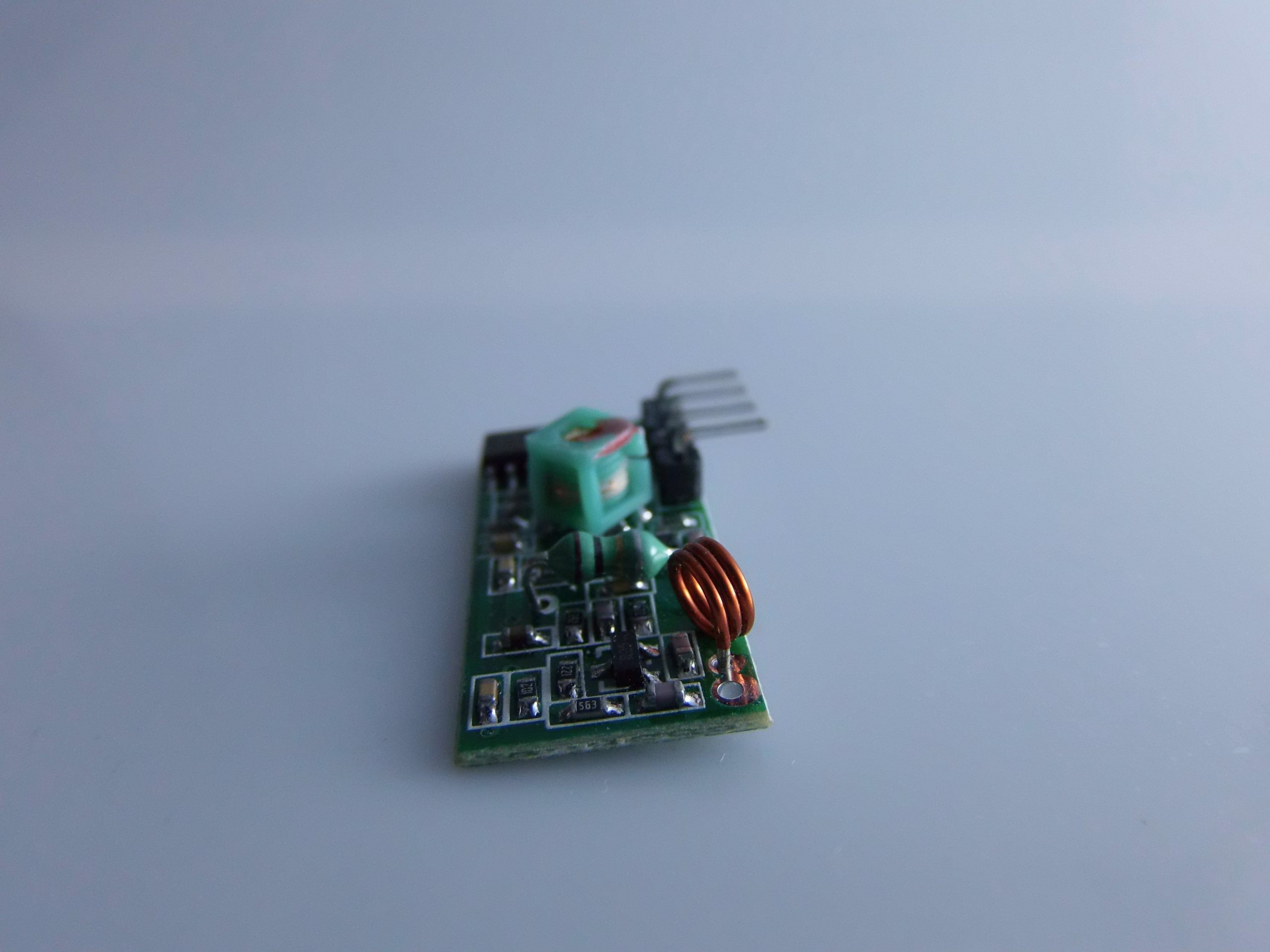

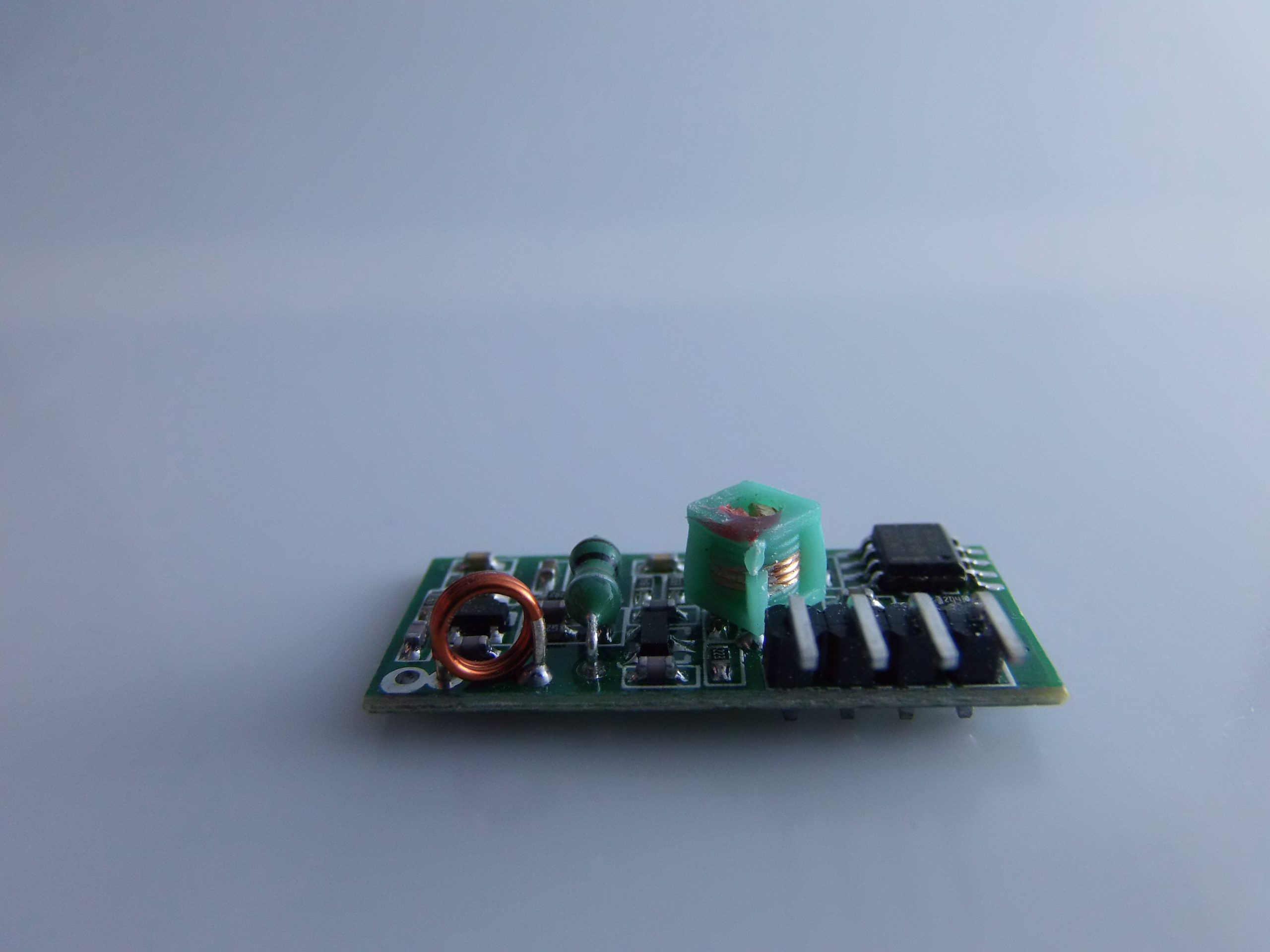

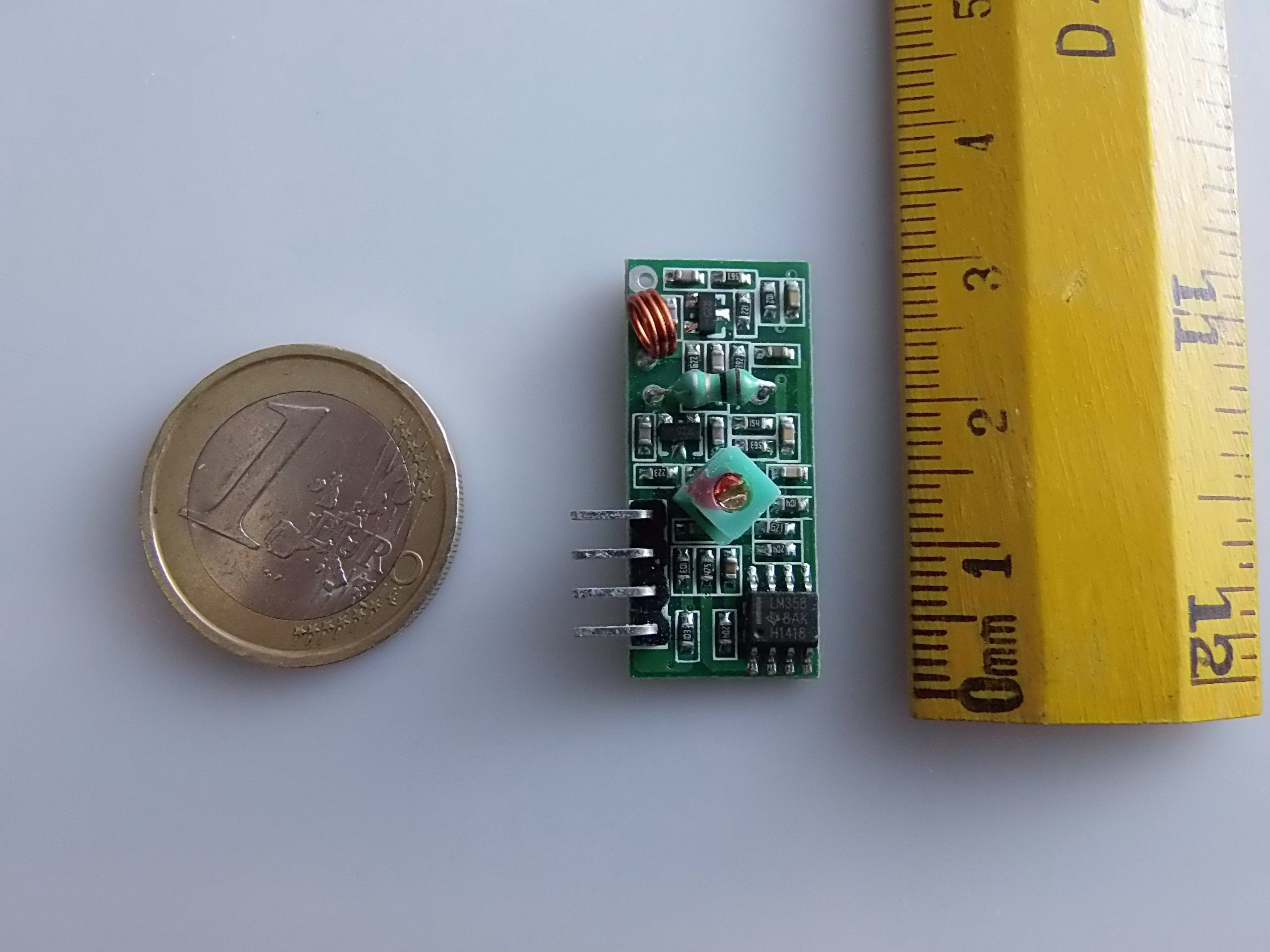

📥 Modulo Ricevitore (RX):

• Frequenza di lavoro: 433 MHz
• Tensione operativa: 5V DC
• Corrente in ricezione: < 5.5 mA
• Sensibilità: -105 dB
• Tipo di modulazione: ASK

---

🛠️ Collegamento con Arduino

📡 Collegamento TX (Trasmettitore):

Pin TX	Arduino
VCC	5V (o 3.3V se specificato)
GND	GND
DATA	Pin digitale (es. D12)

📡 Collegamento RX (Ricevitore):

Pin RX	Arduino
VCC	5V
GND	GND
DATA	Pin digitale (es. D11 o D2)

---

💾 Libreria Necessaria: VirtualWire (obsoleta) o RadioHead

Per progetti nuovi è consigliato RadioHead, ma molti tutorial usano ancora VirtualWire.

🔧 Installazione della libreria VirtualWire

1. Vai in Sketch > Include Library > Manage Libraries
2. Cerca VirtualWire e installala.

Oppure:
Scarica da https://github.com/PaulStoffregen/VirtualWire e mettila nella cartella libraries.

---

🧪 Esempio di utilizzo con Arduino

📤 Codice Trasmettitore (TX)

#include <VirtualWire.h>

void setup() {
  vw_set_tx_pin(12); // pin dati TX
  vw_setup(2000);    // Velocità di trasmissione: 2000 bps
}

void loop() {
  const char *msg = "Ciao da TX!";
  vw_send((uint8_t *)msg, strlen(msg));
  vw_wait_tx(); // Attende che la trasmissione sia completata
  delay(1000);
}

📥 Codice Ricevitore (RX)

#include <VirtualWire.h>

void setup() {
  Serial.begin(9600);
  vw_set_rx_pin(11); // pin dati RX
  vw_setup(2000);    // Velocità di ricezione: 2000 bps
  vw_rx_start();     // Avvia il ricevitore
}

void loop() {
  uint8_t buf[VW_MAX_MESSAGE_LEN];
  uint8_t buflen = VW_MAX_MESSAGE_LEN;

  if (vw_get_message(buf, &buflen)) {
    Serial.print("Messaggio ricevuto: ");
    for (int i = 0; i < buflen; i++) {
      Serial.print((char)buf[i]);
    }
    Serial.println();
  }
}

---

🧠 Consigli Utili

• Usa antenne (es. filo da 17 cm circa per 433 MHz) per migliorare la portata.
• Evita interferenze: non avvicinare troppo TX e RX.
• Alimenta separatamente TX se usi tensioni superiori a 5V (es. 9V).
• Non adatto a grandi volumi di dati (è ottimo per inviare comandi/testi brevi).

---

🛠️ Applicazioni Tipiche

• Telecomandi wireless
• Sensori remoti (temperatura, umidità, etc.)
• Controllo remoto di relè/luci
• Allarmi wireless

---
