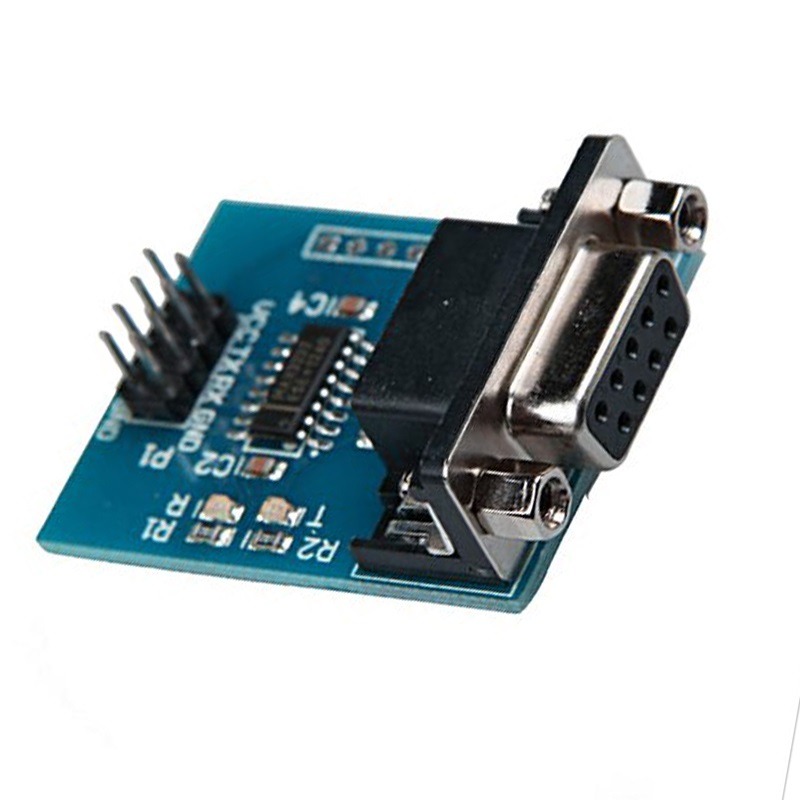

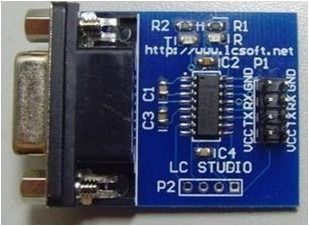

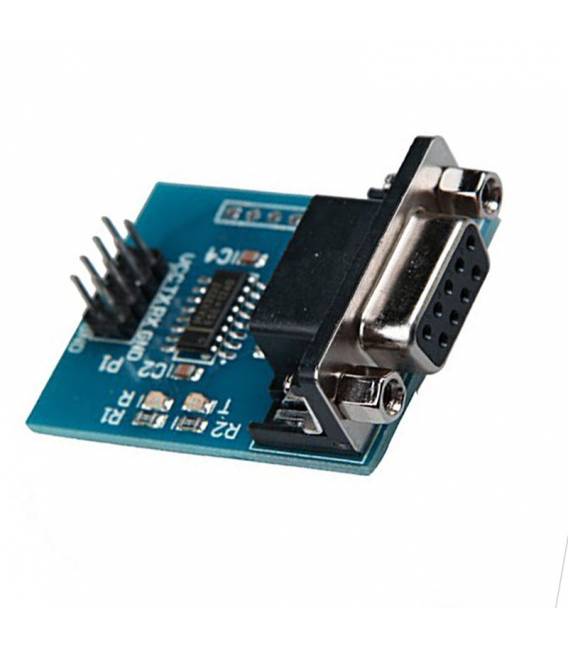

Convertitore Seriale RS232 – TTL Modulo Interfaccia Seriale

Descrizione

Ecco una descrizione completa del modulo Convertitore Seriale RS232 – TTL, una guida all’utilizzo con Arduino, esempi pratici e istruzioni per la programmazione.

---

🧾 Descrizione del Modulo: Convertitore Seriale RS232 – TTL

✅ Caratteristiche principali

Il Convertitore Seriale RS232 a TTL è un modulo elettronico che permette la comunicazione tra dispositivi RS232 (come PC, PLC, stampanti seriali) e microcontrollori o moduli logici a livello TTL (come Arduino, ESP32, STM32).

Caratteristica	Dettaglio
Chip principale	MAX232 o SP3232 (varia a seconda del modello)
Livelli di tensione	RS232 (±12V) ↔ TTL (0-5V o 0-3.3V a seconda del modello)
Alimentazione	5V (alcuni supportano anche 3.3V)
Interfacce	Connettore DB9 femmina + header TTL (4 pin)
Segnali supportati	TX, RX, GND, VCC
Baud rate supportato	Fino a 115200 bps
Indicatori LED (opz.)	TX, RX per indicare trasmissione/ricezione

---

🔌 Connessioni del modulo

🟦 Lato RS232 (DB9 femmina)

Connetti questo lato a un dispositivo RS232 standard, come un PC o apparecchiatura industriale.

🟩 Lato TTL (Header 4 pin)

Tipicamente segnato come:

Pin	Descrizione
VCC	Alimentazione (5V o 3.3V)
GND	Massa
TXD	Trasmissione dati dal modulo al microcontrollore (ricevuti dal dispositivo RS232)
RXD	Ricezione dati dal microcontrollore (inviati al dispositivo RS232)

🔁 TX ↔ RX: Quando si collega a un Arduino, il pin TXD del modulo va al pin RX dell’Arduino, e RXD del modulo va al pin TX dell’Arduino.

---

🤖 Guida per l’utilizzo con Arduino

🔧 Componenti necessari

• Arduino UNO (o simile)
• Modulo Convertitore RS232-TTL
• Cavo seriale DB9 maschio
• PC con porta seriale o convertitore USB-RS232
• Cavi jumper

---

📈 Schema di collegamento

Modulo RS232-TTL	Arduino UNO
VCC	5V
GND	GND
TXD	Pin 0 (RX)
RXD	Pin 1 (TX)

⚠️ Attenzione: Se usi i pin 0 e 1 su Arduino, essi sono condivisi con la porta seriale USB. Durante il caricamento dello sketch scollega il modulo, o usa una libreria come SoftwareSerial.

---

🧪 Esempio di utilizzo 1: Ricezione dati da PC via RS232

📝 Codice base Arduino (con SoftwareSerial)

#include <SoftwareSerial.h>

SoftwareSerial serialRS232(10, 11); // RX, TX (collega il modulo qui)

void setup() {
  Serial.begin(9600);             // Serial monitor USB
  serialRS232.begin(9600);        // Porta seriale RS232
  Serial.println("Avvio comunicazione RS232...");
}

void loop() {
  if (serialRS232.available()) {
    char c = serialRS232.read();
    Serial.print("Ricevuto via RS232: ");
    Serial.println(c);
  }

  if (Serial.available()) {
    char c = Serial.read();
    serialRS232.write(c);
  }
}

⚙️ Spiegazione:

• Il modulo riceve dati da un PC tramite RS232.
• Arduino riceve i dati e li stampa sul monitor seriale.
• Può anche trasmettere caratteri al dispositivo RS232 (eco).

---

🧪 Esempio di utilizzo 2: Comunicazione bidirezionale tra Arduino e PLC/stampante seriale

Supponiamo di voler inviare comandi (es. "STATUSn") e ricevere una risposta da un dispositivo RS232 (come un PLC).

#include <SoftwareSerial.h>
SoftwareSerial serialRS232(10, 11); // RX, TX

void setup() {
  Serial.begin(9600);
  serialRS232.begin(9600);
  delay(1000);
  serialRS232.println("STATUS");
}

void loop() {
  if (serialRS232.available()) {
    String risposta = serialRS232.readStringUntil('n');
    Serial.print("Risposta dal dispositivo RS232: ");
    Serial.println(risposta);
    delay(1000);
  }
}

---

📌 Suggerimenti utili

• Verifica il livello logico TTL del modulo: se Arduino è a 5V, il modulo deve essere compatibile.
• Alcuni dispositivi RS232 richiedono segnali di controllo (RTS, CTS). Questo modulo gestisce solo TX/RX/GND.
• Se usi un convertitore USB-Seriale RS232 da PC, assicurati che Windows lo riconosca correttamente (driver FTDI o CH340).

---

🧪 Test del modulo con terminale seriale (su PC)

Puoi testare il modulo inviando dati da un software come:

• PuTTY
• Tera Term
• RealTerm

Collega il convertitore a un PC e osserva il flusso dati in ingresso/uscita da Arduino.

---

📘 Conclusione

Il modulo Convertitore RS232-TTL è una soluzione semplice ed efficace per integrare dispositivi legacy con microcontrollori moderni come Arduino. Con pochi collegamenti e il supporto di SoftwareSerial, puoi leggere dati da sensori industriali, PLC, o vecchie periferiche seriali.

---

Tutorial: Come usare Convertitore Seriale RS232 – TTL

Il convertitore seriale RS232-TTL è un modulo indispensabile per connettere dispositivi con protocollo RS232 a microcontrollori come Arduino che utilizzano il protocollo TTL. Ideale per principianti e maker che vogliono esplorare la comunicazione seriale.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB-A a B
• Computer con porta COM RS232

Passi

1. Collega il modulo al tuo Arduino utilizzando i connettori forniti.
2. Verifica i segnali di alimentazione e terra tra Arduino e il convertitore.
3. Connetti la parte RS232 del convertitore a un dispositivo esterno tramite jack DB9.
4. Apri l’IDE Arduino e seleziona ‘File > Preferenze’, poi aggiungi https://arduino.esp8266.com/stable/package_esp8266com_index.json come URL di repository aggiuntivo per le librerie necessarie.
5. Installa la libreria SoftwareSerial dal menu ‘Strumenti > Gestisci librerie’.
6. Carica lo sketch fornito nell’Arduino.
7. Apri il monitor seriale in Arduino IDE e impostalo su 9600 baud.
8. Verifica che i dati inviati dal dispositivo RS232 vengano visualizzati nel monitor seriale.

Codice di esempio

// Includi la libreria SoftwareSerial
#include <SoftwareSerial.h>
// Definisci le pin per il modulo convertitore TTL-RS232
#define RX 10
#define TX 11
SoftwareSerial mySerial(RX, TX);
void setup() {
  Serial.begin(9600); // Imposta la velocità di trasmissione del monitor seriale
  mySerial.begin(9600); // Imposta la velocità di trasmissione del modulo convertitore
}
void loop() {
  if (mySerial.available()) {
    Serial.write(mySerial.read());
  }
}

Mini-progetto

Realizza un interfaccia seriale tra un Arduino e una stampante a matrice termica RS232 per inviare dati di testo.

Errori comuni

• Impostare la velocità baud errata nel monitor seriale.
• Collegare i segnali TTL e RS232 al contrario.
• Non installare le librerie necessarie in Arduino IDE.
• Usare un cavo USB non compatibile per connettere l’Arduino al computer.

Accessori consigliati

• Cavo USB-A a B
• Stampante matrice termica con interfaccia RS232
• Sensori di temperatura e umidità
• Display LCD con interfaccio RS232

Domande frequenti

Qual è la tensione di alimentazione del modulo?
Verifica sul datasheet.

Quale velocità baud supporta il convertitore?
Verifica sul datasheet.
