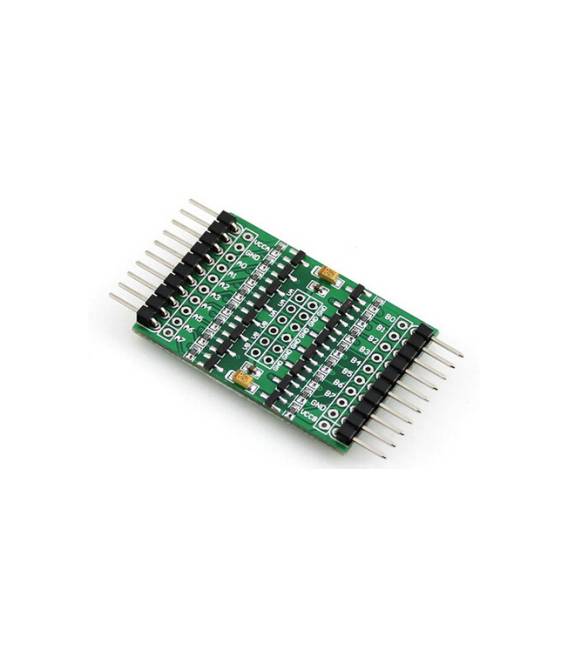

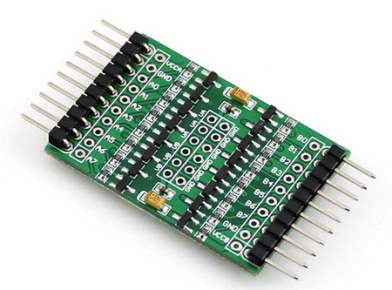

3.3V 5V 8 Canali Convertitore di Livello Logico TTL Bidirezionale per Arduino

Descrizione

Cos’è

Il convertitore di livello logico bidirezionale per Arduino è un componente che facilita la comunicazione tra dispositivi con tensioni logiche diverse, come 3.3V e 5V.

Caratteristiche

• Convertitore bidirezionale TTL
• 8 canali di conversione
• Compatibile con Arduino

A cosa serve

Serve a garantire la compatibilità elettrica tra componenti come sensori, microcontrollori e altri moduli che operano su tensioni logiche diverse. Può essere utilizzato per creare sistemi di allarme domestici o qualsiasi altro progetto in cui sia necessario collegare dispositivi con livelli logici differenti.

Tutorial: Come usare Convertitore di Livello Logico TTL Bidirezionale

Il convertitore di livello logico è un componente fondamentale per i progetti Arduino che richiedono l’interconnessione tra dispositivi con tensioni logiche diverse. Serve principalmente a garantire la compatibilità elettrica tra componenti come sensori, microcontrollori e altri moduli.

Cosa serve

• Arduino
• Cavo USB
• Connessioni per il circuito

Passi

1. Collegare l’uscita 5V o 3.3V dell’Arduino al convertitore in base alle esigenze del progetto
2. Verificare sul datasheet i pin di input e output corretti per connettere i dispositivi con tensioni diverse
3. Connettere il dispositivo che opera a 3.3V (o viceversa) all’output appropriato del convertitore
4. Collegare l’alimentazione del convertitore al bus VCC dell’Arduino
5. Verifica la corretta connessione dei pin dati tra Arduino e il dispositivo esterno
6. Caricare uno sketch di prova sull’Arduino per testare i collegamenti
7. Monitorare l’output tramite Serial Monitor o altri strumenti di debug
8. Se tutto funziona, procedere con la configurazione del progetto finale

Codice di esempio

void setup() {
  Serial.begin(9600);
}

void loop() {
  Serial.println("Test Logica Convertita");
}

Mini-progetto

Crea un sistema di allarme domestico con sensori a basso livello logico. Collega i sensori al convertitore e il convertitore ad Arduino per inviare notifiche quando vengono attivati.

Errori comuni

• Collegare la tensione errata (5V invece che 3.3V)
• Omettere l’alimentazione del convertitore
• Connettere i pin dati in modo sbagliato

Accessori consigliati

• Sensori a basso livello logico
• Moduli di comunicazione wireless
• Display LCD con alimentazione 5V

Domande frequenti

Perché il mio dispositivo non funziona?
Controlla la tensione e i pin collegati. Verifica anche se il convertitore è correttamente alimentato.

Può essere usato per più dispositivi?
Sì, ma assicurati di verificare le specifiche del datasheet per ogni canale.
