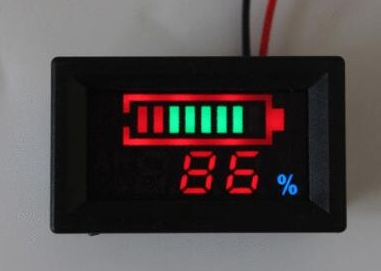

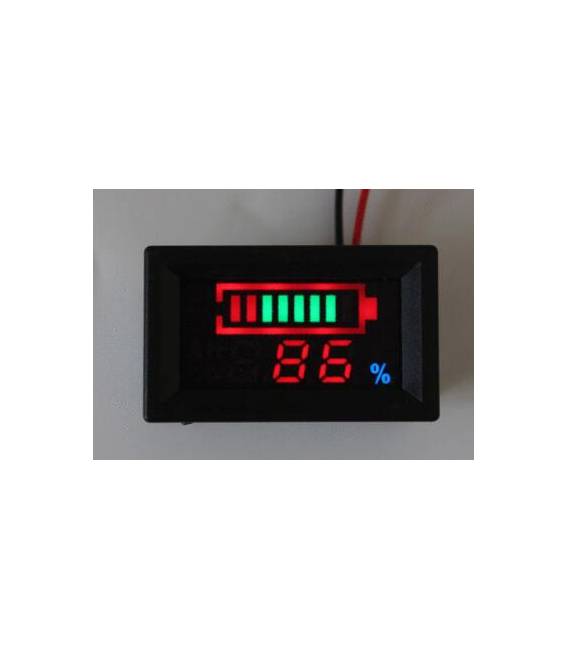

Indicatore di carica per elementi litio YB27VE 48V 13 series

Descrizione

Indicatore di carica per elementi litio Serie YB27VE 48V 13

Questa tabella può essere impostata premendo il tipo di batteria: batterie al piombo-acido, batterie al litio, batterie al nichel-metallo idruro, ma anche premendo il tasto per impostare il numero di batterie (batteria in serie)
Questo orologio è adatto per: batterie per auto da 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, auto elettriche, pacchi batterie, bilanciamento auto, inverter, carrello elevatore elettrico, giro turistico, auto elettrica, batteria per auto, attrezzatura mobile a batteria ecc., può essere utilizzato anche per altri voltaggi, test di potenza
Questo orologio può essere testato per mostrare la tensione in tempo reale , potenza e potenza percentuale
Modalità di visualizzazione opzionale: tensione di visualizzazione singola; potenza percentuale di visualizzazione singola; tensione, visualizzazione del ciclo di alimentazione percentuale (impostazione predefinita)
Sistema a due fili, ampia tensione di alimentazione, ampia tensione di prova: DC6-120 V, il cablaggio è semplice e conveniente
Con la funzione di protezione inversa, il contrario non brucia
Funzione di allarme allarme flash a bassa potenza
Display a colori a LED, atmosfera di alto livello
Parametri tecnici:

Tensione di alimentazione: DC6-120 V (ampia gamma), Nota: l’ingresso massimo la tensione non può superare 120 V, altrimenti esiste il rischio di scottarsi
Tensione di prova: DC6 ~ 120 V (movimento automatico punto decimale)
100 V o meno quando la risoluzione minima: 0,1 V
100 V o più quando la risoluzione minima: 1 V
Risoluzione potenza: 1%
Corrente di funzionamento: <20 mA
Display: schermo a colori a LED
Sezione non impermeabile – YB27VE – Dimensioni: 48 29 21 mm
Non impermeabile – YB27VE – foro di installazione: 45,5 26,5 mm
Velocità di misurazione: 500mS / volte
Precisione di misurazione della tensione: 1% 2 parole)
Lunghezza del cavo:> 150mm

Condizioni di lavoro estreme:

Tensione di alimentazione minima: +6
Tensione di alimentazione massima: + 120V
Temperatura di funzionamento: -10 ~ +65
Umidità di funzionamento: 10 ~ 80% (senza condensa)
Pressione di esercizio: 80 ~ 106kPa
Esposizione al sole: nessuna esposizione diretta

Tutorial: Come usare l’Indicatore di carica YB27VE 48V 13 series

L’indicatore di carica YB27VE 48V 13 series serve a monitorare lo stato di carica dei moduli LiPo. Utile per progetti elettronici che richiedono un controllo accurato della carica.

Cosa serve

• Indicatore di carica YB27VE 48V 13 series
• Moduli LiPo 48V 13S
• Multimetro (facoltativo)
• Arduino (facoltativo)

Passi

1. 1. Controlla che l’indicatore YB27VE 48V 13 series sia compatibile con i moduli LiPo 48V 13S.
2. 2. Collega i pin V+ e GND dell’indicatore ai rispettivi pin dei moduli LiPo.
3. 3. Connetti il pin SDA all’Arduino o a un altro microcontrollore.
4. 4. Connetti il pin SCL all’Arduino o a un altro microcontrollore.
5. 5. Carica il codice Arduino fornito.
6. 6. Accendi i moduli LiPo.
7. 7. Verifica lo stato di carica sul display dell’indicatore.
8. 8. Verifica con un multimetro se i segnali SDA e SCL sono correttamente trasmessi.

Codice di esempio

```cpp
#include <Wire.h>

void setup() {
  Wire.begin();
  Serial.begin(9600);
}

void loop() {
  Wire.requestFrom(0x48, 1);
  if (Wire.available()) {
    int value = Wire.receive();
    Serial.println(value);
  }
}
```

Mini-progetto

Connetti l’indicatore a un modulo LiPo 48V 13S e leggi lo stato di carica con un Arduino.

Errori comuni

• Non collegare correttamente i pin V+ e GND.
• Non verificare lo stato di carica con un multimetro.
• Non utilizzare un microcontrollore per leggere i segnali SDA e SCL.
• Connettere l’indicatore a un modulo LiPo di un’altezza differente.

Accessori consigliati

• Arduino Nano
• Moduli LiPo 48V 13S
• Multimetro
• Cavo 20AWG

Domande frequenti

L’indicatore funziona con altri tipi di batterie?
Verifica sul datasheet per compatibilità.

Come posso verificare lo stato di carica?
Leggi i valori sul display dell’indicatore o utilizza un multimetro.

Ho bisogno di un Arduino per utilizzare l’indicatore?
No, ma è utile per leggere i dati in modalità manuale.
