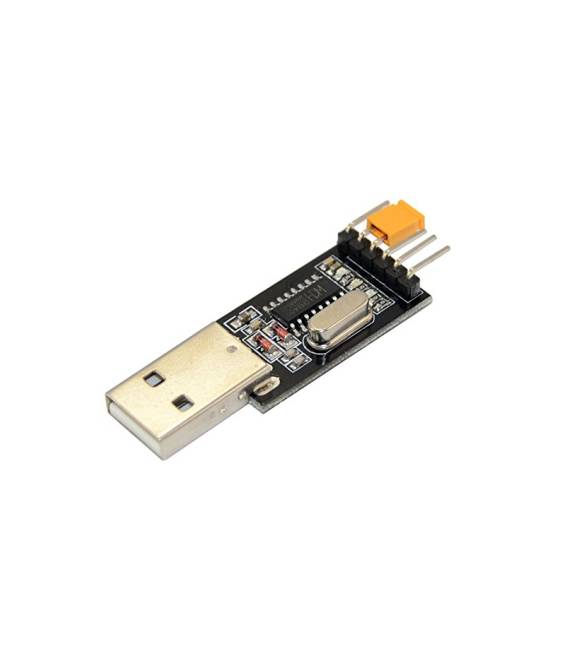

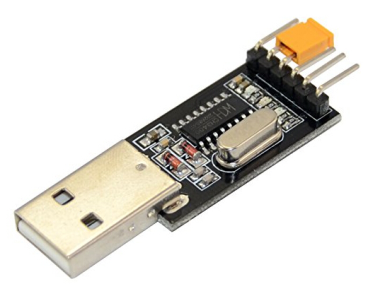

Modulo Convertitore Seriale da USB 2.0 a TTL/RS232 TTL UART Adattatore 6 Pin con chip CH340G

Descrizione

Cos’è

Il modulo CH340G USB 2.0 a TTL/RS232 è un componente essenziale per la comunicazione seriale tra dispositivi elettronici come Arduino, Raspberry Pi o altri microcontrollori e il computer.

Caratteristiche

• Modulo convertitore seriale da USB 2.0 a TTL/RS232
• Chip CH340G integrato
• 6 pin connettore

A cosa serve

Serve per la programmazione e la comunicazione seriale di dispositivi come Arduino, Raspberry Pi o altri microcontrollori. È ideale per principianti che desiderano iniziare a programmare e controllare i loro progetti senza complicazioni.

Tutorial: Come usare Modulo Convertitore Seriale CH340G

Il modulo convertitore seriale CH340G è un componente fondamentale per stabilire una comunicazione bidirezionale tra il tuo computer e dispositivi come Arduino, Raspberry Pi o altri microcontrollori. È ideale per principianti che desiderano iniziare a programmare e controllare i loro progetti senza complicazioni.

Cosa serve

• Arduino Uno o compatibile
• Computer con porta USB

Passi

1. Collega il modulo CH340G al computer utilizzando un cavo USB. Assicurati che la porta USB sia libera e stabile.
2. Identifica i pin del modulo: VCC, GND, TX, RX, DTR (opzionale), CTS (opzionale).
3. Collega il VCC al 5V dell’Arduino e GND al GND.
4. Connette TX del convertitore a RX di Arduino e RX del convertitore a TX di Arduino.
5. Se necessario, collega DTR del convertitore alla reset pin di Arduino per eseguire un reset automatico durante la trasmissione dati.
6. Installa il driver CH340G sul tuo computer se non è già presente. Puoi trovare i driver sul sito web del produttore o su GitHub.
7. Apri l’IDE Arduino e seleziona ‘Arduino Uno’ come dispositivo di programmazione nel menu ‘Strumenti’
8. Carica uno sketch semplice per testare la comunicazione.

Codice di esempio

void setup() {
Serial.begin(9600);
}

void loop() {
if (Serial.available()) {
String msg = Serial.readString();
Serial.print("Ricevuto: ");
Serial.println(msg);
}
}

Mini-progetto

Crea un semplice progetto di comunicazione seriale. Programma Arduino per inviare dati al computer e ricevere risposte.

Errori comuni

• Il modulo non viene riconosciuto dal sistema operativo.
• La comunicazione tra il convertitore e l’Arduino è intermittente.
• Errore nel collegamento dei pin TX e RX.
• Difficoltà nell’installare i driver CH340G.

Accessori consigliati

• Cavo USB A-MicroB
• Adattatore di alimentazione per Arduino
• Antenna Wi-Fi per Raspberry Pi

Domande frequenti

Dove posso trovare i driver?
I driver sono disponibili sul sito web del produttore CH340G o su GitHub.

Qual è la velocità di trasmissione dati?
Verifica sul datasheet. Generalmente supporta diverse velocità come 9600, 115200 baud.
