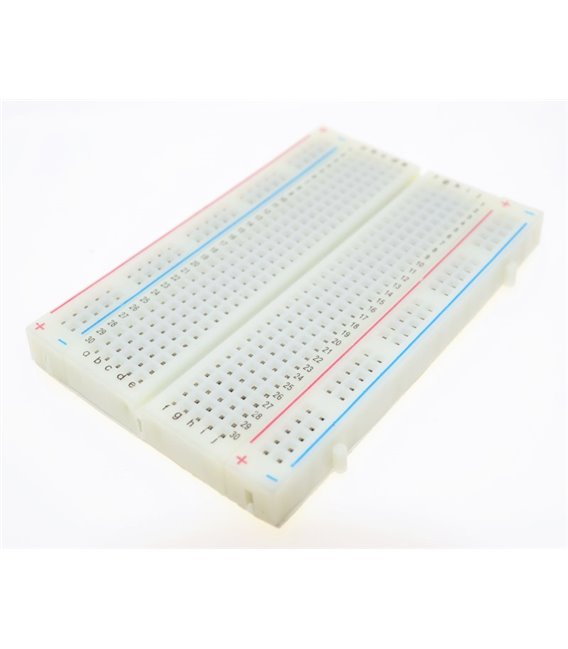

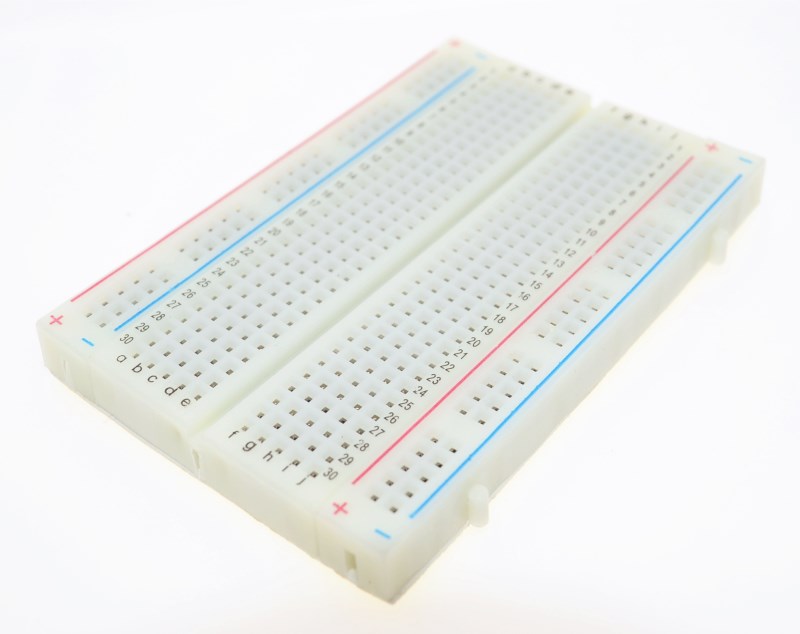

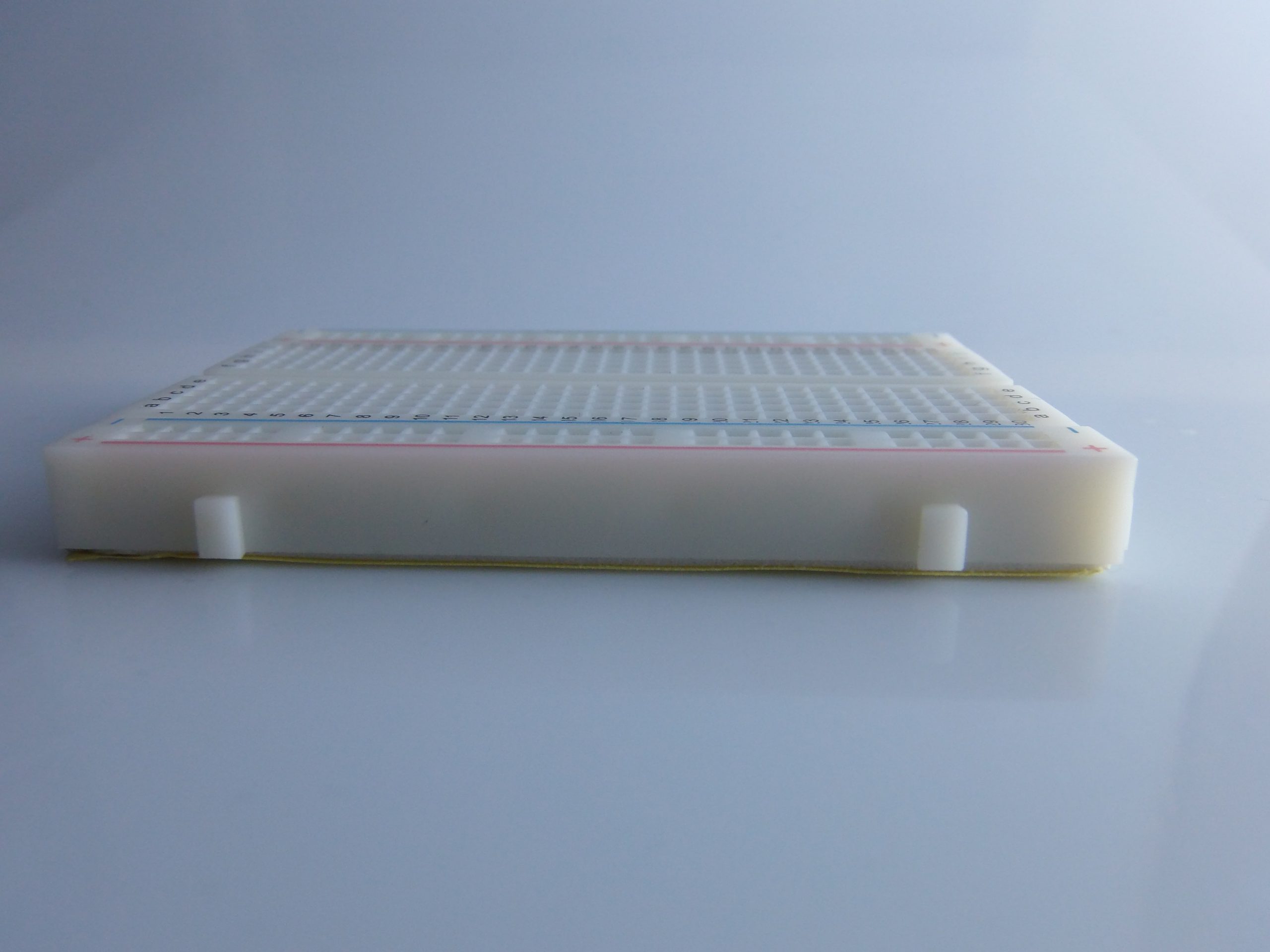

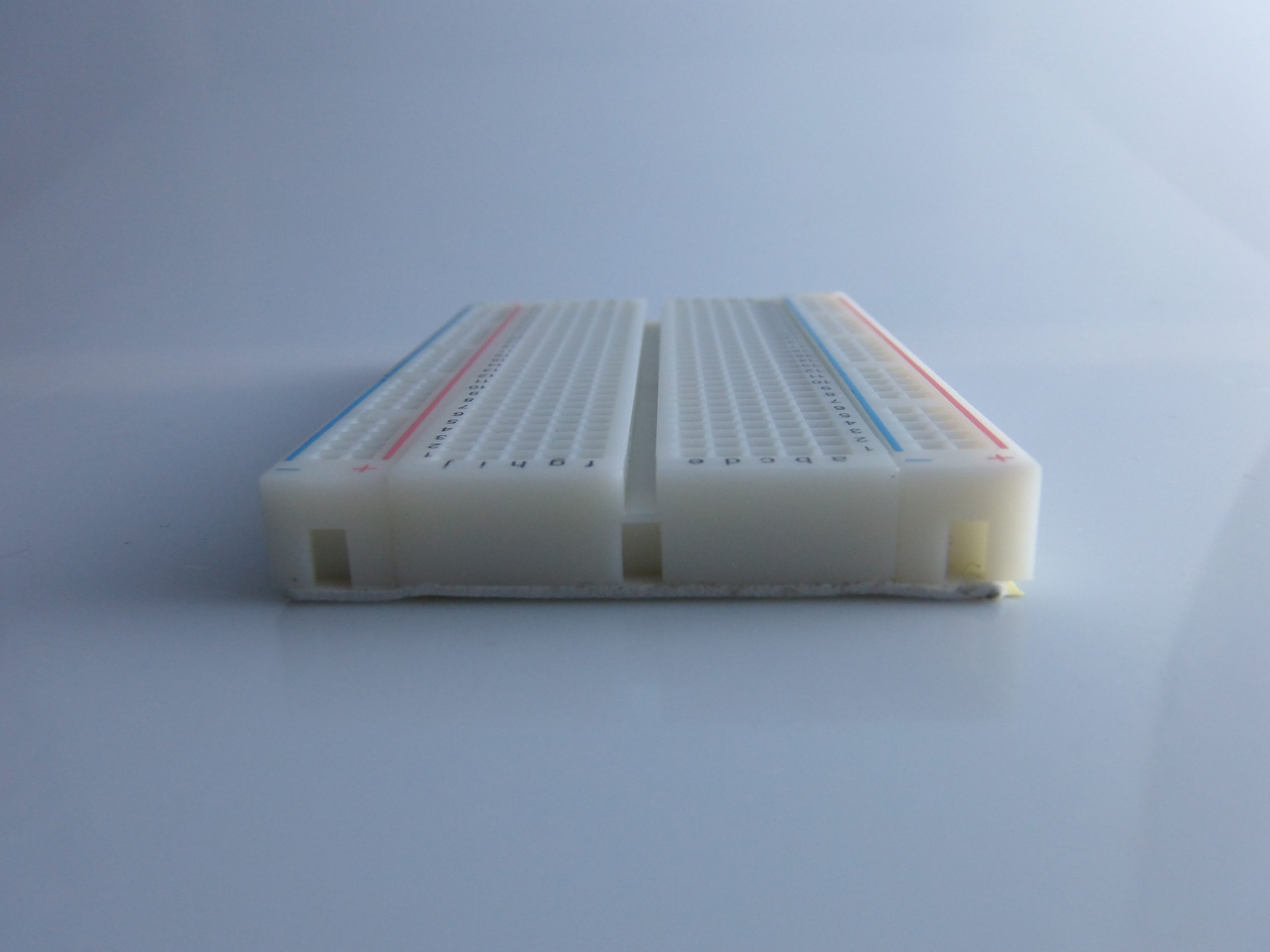

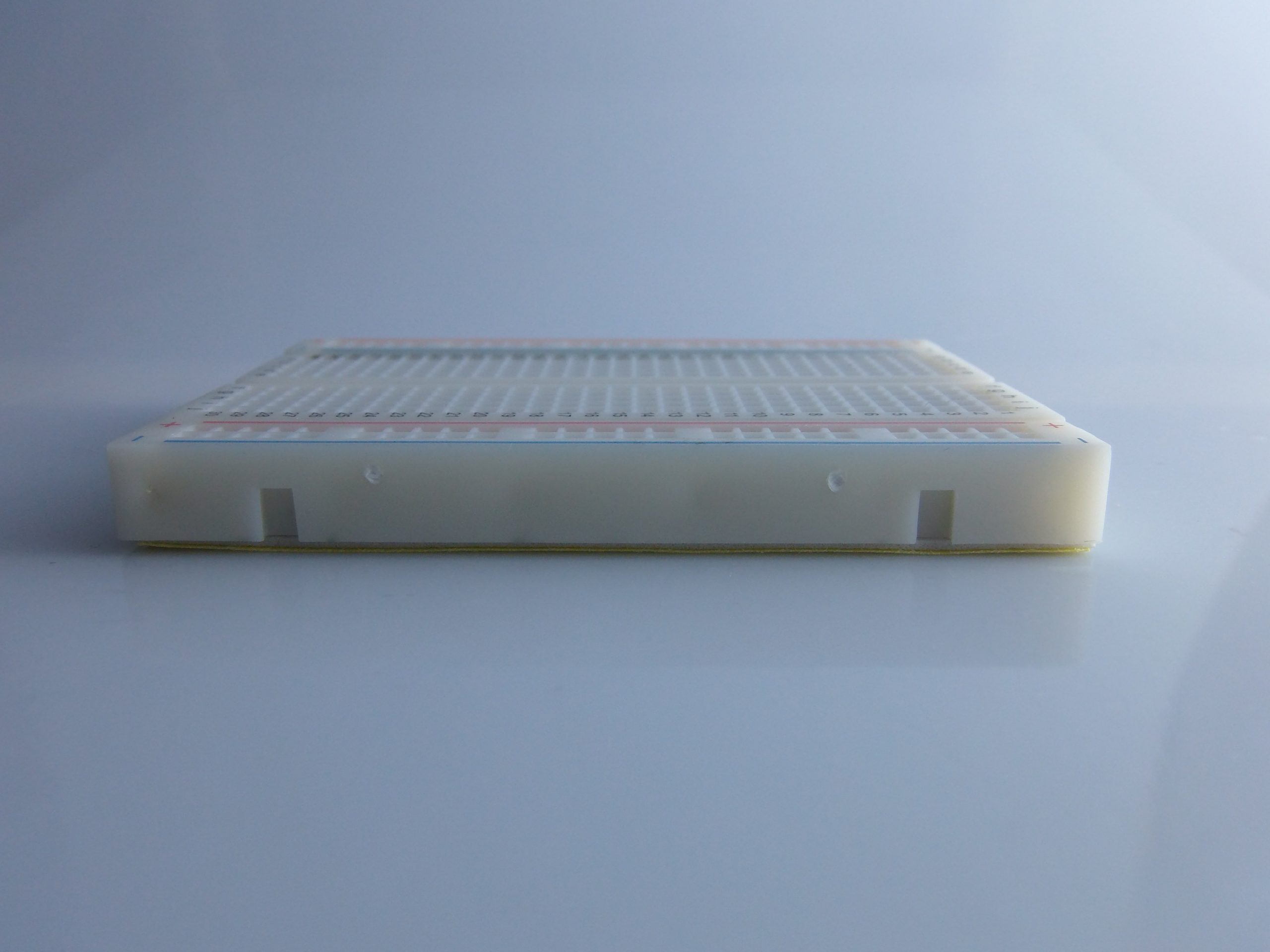

Breadboard 83x55mm 400 fori per test e prototipazione rapida

Descrizione

---

🔧 Descrizione del modulo Breadboard 83x55mm 400 fori

Caratteristiche tecniche:

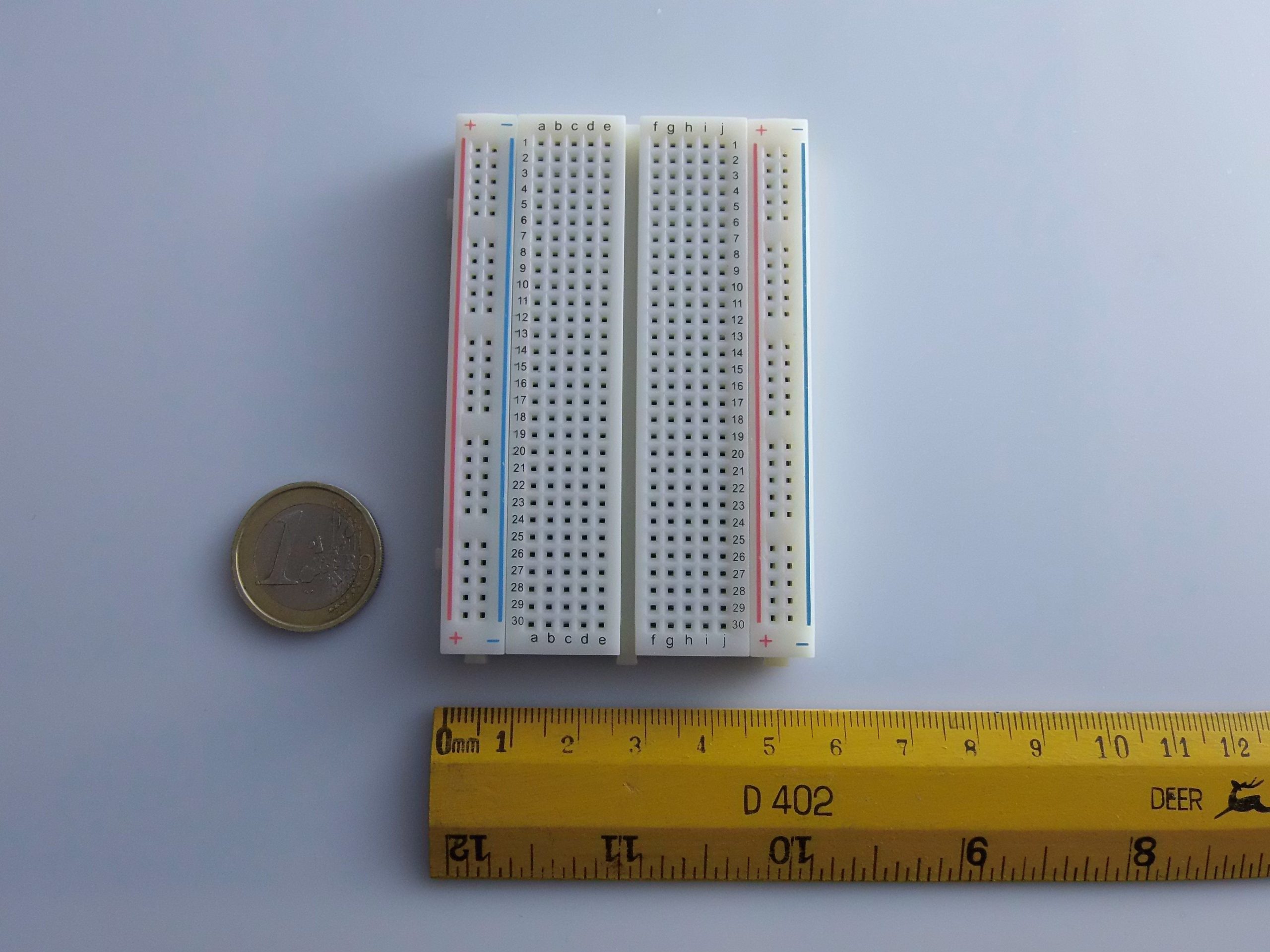

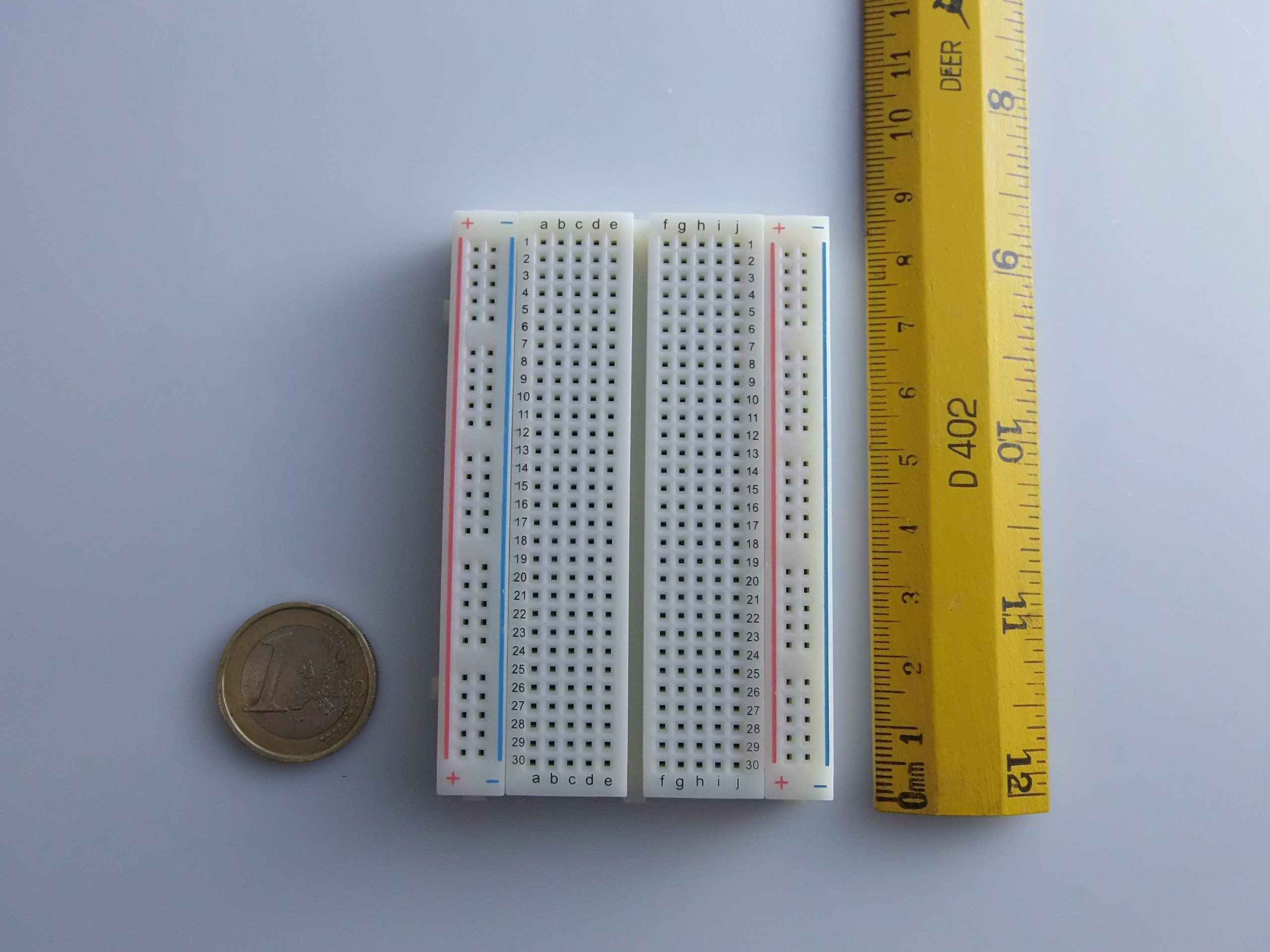

• Dimensioni: 83 mm (lunghezza) x 55 mm (larghezza)
• Numero di fori: 400 contatti totali

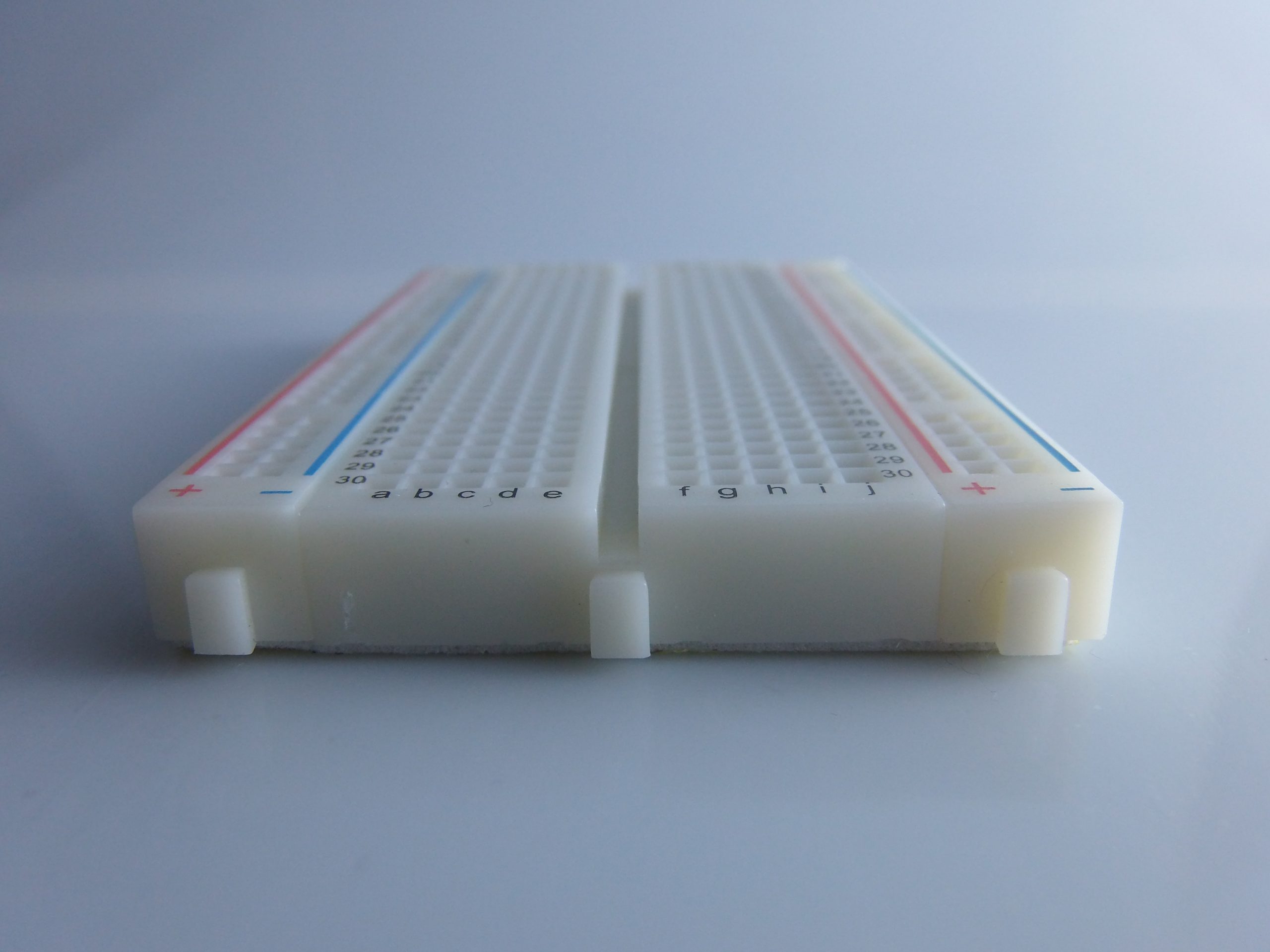

• Distribuzione:

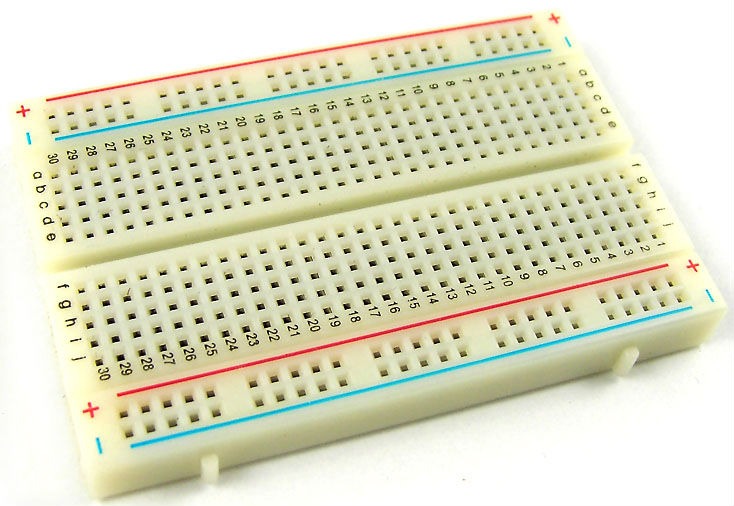

  • 2 linee di alimentazione (rossa e blu) ai lati (power rails)

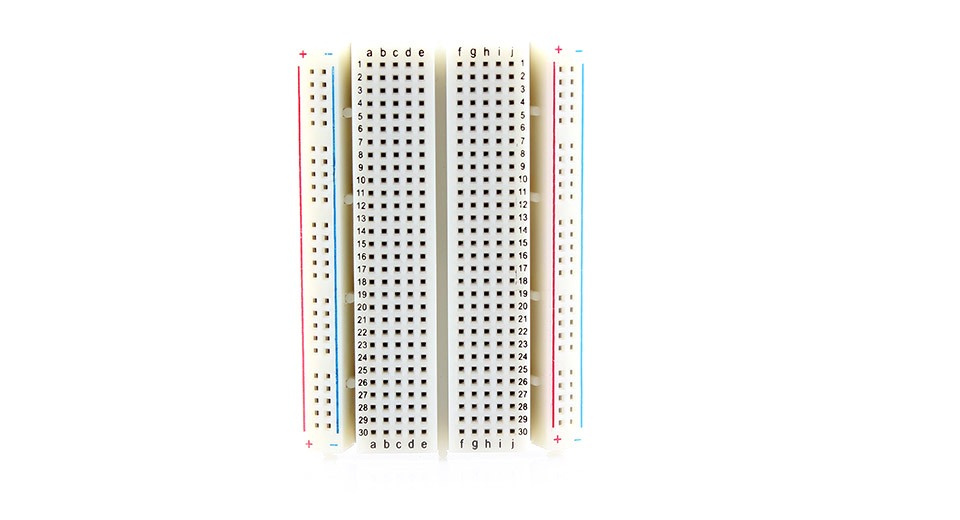

  • 30 righe x 10 colonne di fori centrali, disposti in due gruppi da 5 (per collegamenti di componenti)
• Materiale: Plastica ABS ignifuga con contatti interni in metallo (generalmente nichel o fosforo bronzo)

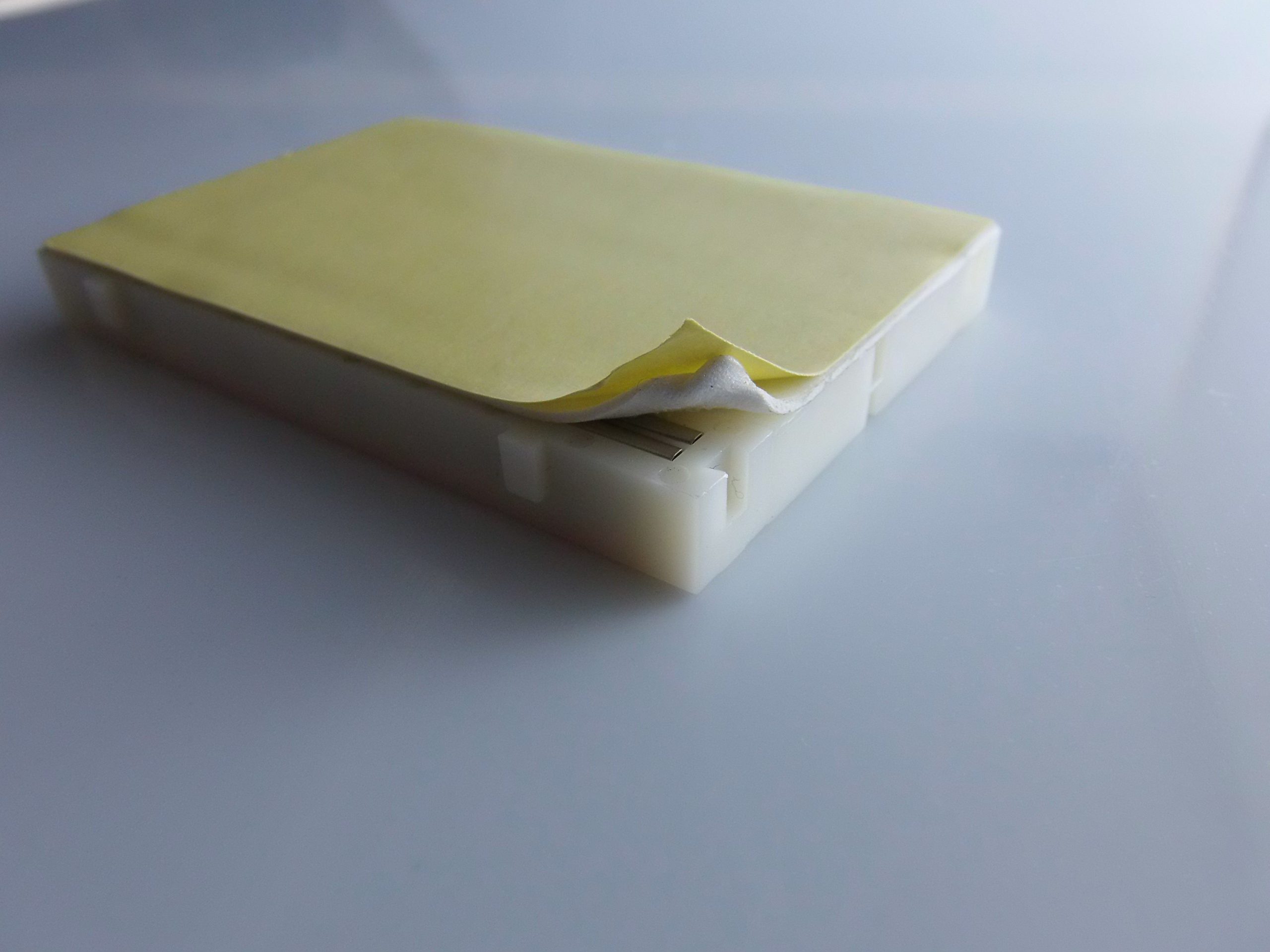

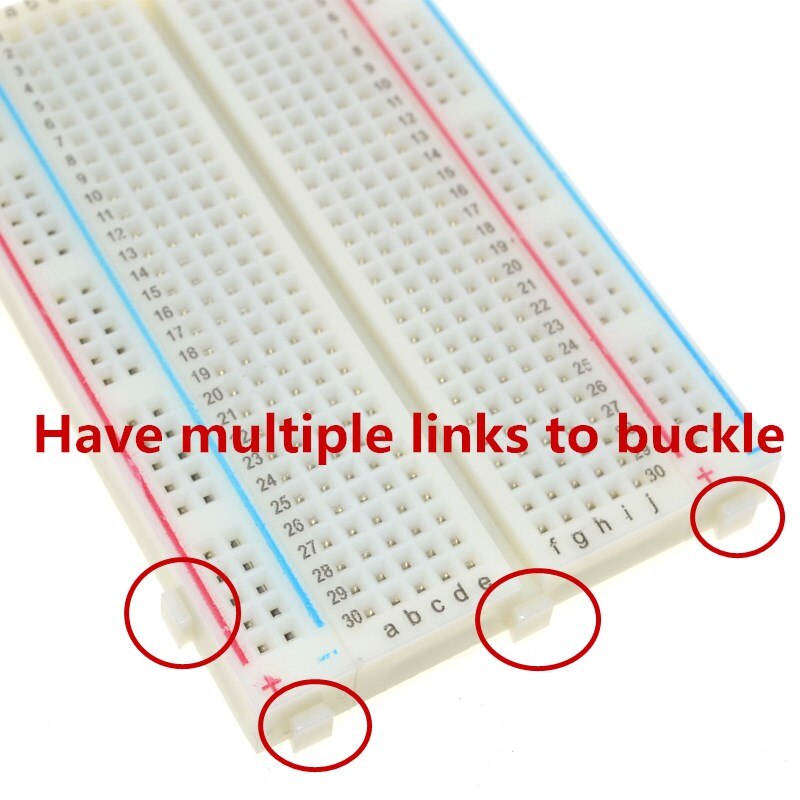

• Adesivo posteriore: Spesso dotato di base adesiva per fissaggio su superfici o basi modulari
• Compatibilità: Compatibile con jumper maschio-maschio da 22-28 AWG, microcontrollori come Arduino UNO, Mega, Nano, ecc.

Vantaggi:

• Riutilizzabile infinite volte
• Non richiede saldature (ideale per prototipazione)
• Ottima per studenti, maker, e hobbisti
• Permette modifiche rapide al circuito

---

📘 Guida all’uso della Breadboard con Arduino

🔌 1. Collegamenti di base: come funziona la breadboard

• Le linee orizzontali laterali (generalmente marcate con + rosso e – blu) sono collegate internamente lungo tutta la lunghezza: ideali per VCC (5V) e GND.
• Le colonne centrali verticali sono divise in due gruppi da 5 fori (su ciascun lato della scanalatura centrale). Questi fori sono elettricamente connessi in verticale.

Esempio:

Fori 1A-1E sono collegati insieme.
Fori 1F-1J sono collegati insieme.
Ma 1E ≠ 1F (divisi dalla scanalatura centrale).

---

⚙️ 2. Collegamento con Arduino: schema base

Componenti necessari:

• 1 x Arduino UNO
• 1 x Breadboard 400 fori
• Jumper maschio-maschio
• 1 x LED
• 1 x Resistenza da 220 ohm
• 1 x Pulsante (opzionale)

Schema:

[LED Blink]

Arduino:
- PIN 13 → Resistenza 220Ω → Anodo LED (gamba lunga)
- Catodo LED (gamba corta) → GND

Collegamento sulla breadboard:
- Inserire il LED con le gambe in due file diverse
- Collegare una resistenza a una gamba e poi al pin 13 tramite jumper
- Collegare l’altra gamba al rail GND

---

💻 Esempio 1: Programma base Blink LED

// Blink LED collegato al pin 13
void setup() {
  pinMode(13, OUTPUT); // imposta il pin 13 come output
}

void loop() {
  digitalWrite(13, HIGH); // accende il LED
  delay(1000);            // attende 1 secondo
  digitalWrite(13, LOW);  // spegne il LED
  delay(1000);            // attende 1 secondo
}

Carica il codice tramite Arduino IDE, e il LED lampeggerà ogni secondo.

---

💻 Esempio 2: Pulsante che accende un LED

Componenti aggiuntivi:

• 1 x Pulsante
• 1 x Resistenza 10kΩ (pull-down)

Collegamento:

• LED come prima
• Pulsante: una gamba a 5V, l’altra al pin 2 di Arduino e anche alla resistenza da 10kΩ verso GND

Codice:

int led = 13;
int pulsante = 2;
int stato = 0;

void setup() {
  pinMode(led, OUTPUT);
  pinMode(pulsante, INPUT);
}

void loop() {
  stato = digitalRead(pulsante);

  if (stato == HIGH) {
    digitalWrite(led, HIGH);  // accende LED
  } else {
    digitalWrite(led, LOW);   // spegne LED
  }
}

---

💡 Consigli pratici

• Usa jumper di diversi colori per distinguere segnali (es. rosso per VCC, nero per GND, giallo/blu per segnali).
• Usa il rail laterale per distribuire 5V e GND a più componenti.
• Fai attenzione alla connessione interna dei fori per evitare cortocircuiti.

---

🧪 Progetti che puoi realizzare sulla breadboard con Arduino:

• Semaforo (LED rossi/gialli/verdi in sequenza)
• Sensore di temperatura con LM35
• Sensore PIR per movimento
• Display LCD 16×2 con I2C
• Controllo servo motore
• Allarme sonoro con buzzer e sensore luce

---

📦 In sintesi:

Caratteristica	Dettaglio
Tipo	Breadboard senza saldature
Dimensioni	83 x 55 mm
Numero fori	400
Compatibilità	Arduino, Raspberry Pi, ecc.
Utilizzo	Prototipazione e test rapidi
Collegamento	Jumper maschio-maschio

---

Tutorial: Come usare Breadboard 83x55mm

Il breadboard è uno strumento fondamentale per i maker e gli studenti di elettronica. Serve a testare circuiti temporaneamente senza l’uso di saldature, rendendo possibile la prototipazione rapida e il debug dei problemi.

Cosa serve

• Arduino
• cavi jumper
• componenti elettronici (resistenze, LED, transistor)
• multimetro

Passi

1. Passo 1: Disponi il breadboard sul tavolo in modo che sia stabile e accessibile.
2. Passo 2: Verifica la disposizione dei fori nel breadboard. I fori sono organizzati in colonne di cinque, separate da due file centrali senza collegamento verticale.
3. Passo 3: Collega i cavi jumper tra l’Arduino e il breadboard per inviare energia ai componenti.
4. Passo 4: Inserisci un componente elettronico (ad esempio una resistenza) in due fori della stessa colonna.
5. Passo 5: Collega un LED al breadboard, assicurandoti di capire la polarità del LED (piedino lungo verso GND).
6. Passo 6: Usa i cavi jumper per collegare il circuito tra l’Arduino e gli altri componenti.
7. Passo 7: Testa il circuito con un multimetro per verificare le connessioni corrette.
8. Passo 8: Una volta soddisfatto, puoi rimuovere i componenti dal breadboard senza danneggiarli.

Mini-progetto

Crea una semplice lampada controllata da un pulsante. Collega il pulsante e l’LED al breadboard per creare un circuito che accende o spegne l’LED quando si preme il pulsante.

Errori comuni

• Inserire i componenti nel breadboard con la polarità sbagliata
• Collegare due colonne di fori invece di una stessa colonna
• Non testare le connessioni prima di attivare l’Arduino

Accessori consigliati

• Cavi jumper
• Kit base Arduino
• Set di resistenze variabili
• LED multicolori

Domande frequenti

Qual è la differenza tra un breadboard e una scheda prototipo?
Il breadboard non richiede saldature, rendendo più facile il test e la modifica dei circuiti. La scheda prototipo invece permette di creare circuiti permanenti.

Posso usare un breadboard con qualsiasi componente elettronico?
Sì, ma assicurati che i componenti abbiano le pin adatte per essere inseriti nei fori del breadboard.
