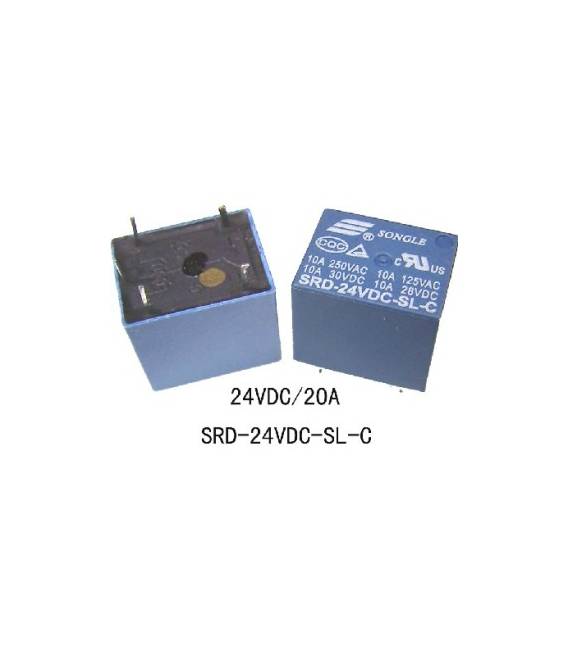

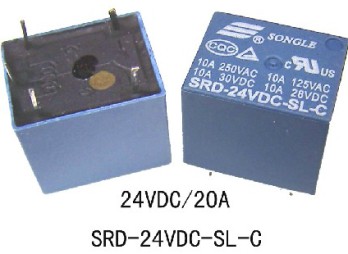

SRD-24VDC-SL-C DC24V 24V10A Relè 5pin

Descrizione

Cos’è

Il relè SRD-24VDC-SL-C è un componente elettronico utilizzato per controllare dispositivi a 24V da circuiti di basso livello, come quelli forniti da Arduino o altri microcontrollori.

Caratteristiche

• Tensione operativa: 24VDC
• Corrente massima: 10A
• Più di 5 pin (verifica sul datasheet)

A cosa serve

I relè sono utilizzati per isolare elettricamente i circuiti di basso livello da quelli a tensione elevata. Sono ideali per controllare dispositivi come lampade, motori o attuatori direttamente dal microcontrollore Arduino. Può essere integrato in progetti di allarme domestici, sistemi di controllo automatico e applicazioni industriali.

Tutorial: Come usare Relè 24V10A 5pin

Il relè 24V10A 5pin è ideale per controllare dispositivi elettrici a 24V con un Arduino. Utile per principianti e intermediari.

Cosa serve

• Relè 24V10A 5pin
• Arduino
• Cavo di alimentazione 24V
• Resistenza pull-up (10kΩ)

Passi

1. 1. Collega il relè al breadboard.
2. 2. Collega la massa (GND) del relè alla massa del breadboard.
3. 3. Collega il pin 1 (COM) del relè alla massa del circuito elettrico.
4. 4. Collega il pin 3 (NO) del relè a un dispositivo da controllare.
5. 5. Collega il pin 2 (Vcc) al +24V.
6. 6. Collega il pin 4 (S) al pin digitale dell’Arduino.
7. 7. Collega una resistenza pull-up (10kΩ) tra il pin 4 (S) e il +5V dell’Arduino.
8. 8. Carica il codice sul tuo Arduino.

Codice di esempio

```void setup() {
  pinMode(2, OUTPUT);
}

void loop() {
  digitalWrite(2, HIGH);
  delay(1000);
  digitalWrite(2, LOW);
  delay(1000);
}```

Mini-progetto

Crea un sistema di allarme basato su un relè 24V10A 5pin e un interruttore.

Errori comuni

• Collegare il relè direttamente al +5V dell’Arduino.
• Omettere il collegamento della resistenza pull-up.
• Collegare il pin 3 (NO) al pin 4 (S) invece che al dispositivo da controllare.
• Dimenticare di verificare la tensione di alimentazione del relè.

Accessori consigliati

• Interruttore
• Buzzer
• Display LCD
• Batteria 24V

Domande frequenti

Il relè funziona con tensioni diverse da 24V?
Verifica sul datasheet per tensioni di alimentazione compatibili.

Qual è la differenza tra COM, NO e NC?
COM è il contatto comune, NO è il contatto quando il relè è attivato, NC è il contatto quando il relè è disattivato.

Posso utilizzare un relè 24V10A 5pin con un Arduino 5V?
Verifica sul datasheet per compatibilità tra tensioni.

Cosa succede se il relè non si accende?
Verifica i collegamenti, la tensione di alimentazione e il codice Arduino.
