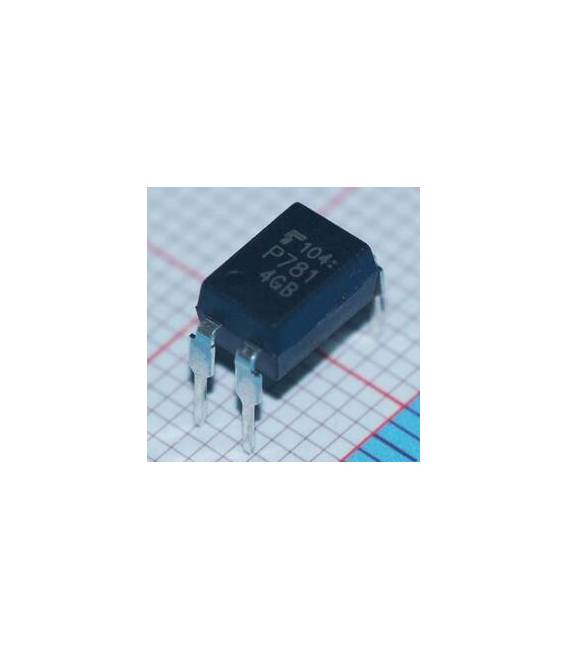

TLP781-GB DIP-4 Foto Transistor Optocoupler

Descrizione

Tutorial: Come usare TLP781-GB DIP-4 Foto Transistor Optocoupler

Il TLP781-GB è un optocoupler che consente di isolare elettricamente due circuiti mediante la trasmissione ottica. È ideale per proteggere i circuiti sensibili da interferenze o corti circuiti.

Cosa serve

• isolamento tra circuiti
• protezione di alimentazione
• trasferimento dati con isolamento
• controllo remoto

Passi

1. Verifica le specifiche del TLP781-GB sul datasheet per capire i pin e la tensione necessaria.
2. Collega l’ingresso dell’optocoupler a un circuito di controllo (ad esempio, un Arduino).
3. Collega l’uscita all’altra parte del circuito che deve essere isolata.
4. Verifica il corretto funzionamento con un multimeter o un oscilloscopio.
5. Regola la resistenza in serie con l’emettitore LED per controllare il flusso di corrente.
6. Testa il sistema con diverse condizioni (ad esempio, cambiando la tensione dell’ingresso).
7. Se necessario, aggiungi un filtro RC alla uscita per ridurre le interferenze e i disturbi.
8. Documenta l’esperimento o progetto per futura riferimento.

Mini-progetto

Crea un sistema di controllo remoto per una lampada con isolamento tra il circuito di comando e la rete domestica.

Errori comuni

• Usare tensioni superiori a quelle specificate nel datasheet.
• Non verificare correttamente i collegamenti prima dell’uso.
• Omettere l’isolamento necessario per proteggere i circuiti sensibili.
• Ignorare la resistenza in serie con il LED per limitare la corrente.

Accessori consigliati

• Resistenze variabili
• Arduino Uno R3
• Multimeter digitale
• Socket DIP 4 pin

Domande frequenti

Qual è la funzione principale dell’optocoupler TLP781-GB?
La sua funzione principale è isolare elettricamente due circuiti mediante il trasferimento di segnali ottici.

Come posso controllare la corrente attraverso l’emettitore LED?
Aggiungi una resistenza in serie con l’LED per limitarla.
