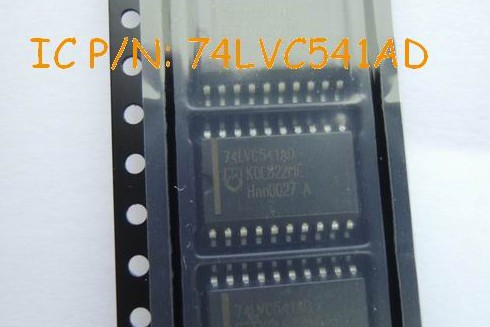

6 Pezzi 74LVC541AD IC Circuiti Integrati

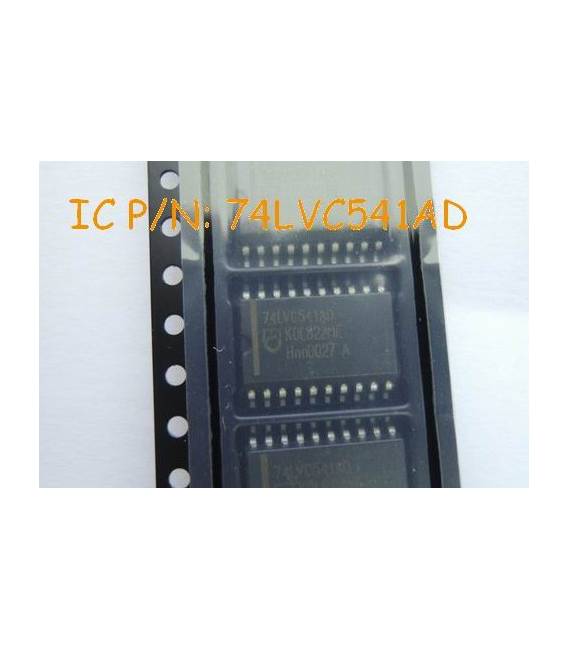

6 Pezzi 74LVC541AD IC Circuiti Integrati - immagine 2

6 Pezzi 74LVC541AD IC Circuiti Integrati

Il prezzo originale era: 1,90 €.Il prezzo attuale è: 1,65 €. Escluso IVA

6 Pezzi 74LVC541AD IC Circuiti Integrati

17 disponibili (ordinabile)

COD: ARD00656 Categorie: ,

Descrizione

6PCS 74LVC541AD IC Circuiti Integrati

Caratteristiche salienti del prodotto

  • Family: 74LVC
  • Circuito logico: Buffer / Line Driver
  • No of Functions: 8
  • Caratteristiche dell’output: 3-ST
  • Tensione di alimentazione-Nom: da 2,7 a 3,6 V

Il 74LVC541AD offre prestazioni elevate , dispositivo CMOS Si-gate a bassa potenza, bassa tensione e famiglie TTL compatibili con CMOS più avanzate.

Questo dispositivo è completamente specificato per le applicazioni di spegnimento parziale che utilizzano Ioff. Il circuito Ioff disabilita l’uscita, impedendo la corrente di riflusso dannosa attraverso il dispositivo quando è spento.

Funzionalità :

  • 5 V tollerante entrate uscite; per l’interfacciamento con logica 5 V
  • Ampia gamma di tensioni di alimentazione da 2,7 a 3,6 V
  • Basso consumo energetico CMOS
  • Interfaccia diretta con livelli TTL
  • Conforme allo standard JEDEC n. 8-1A
  • Protezione ESD:
    • HBM EIA / JESD22-A114-A supera 2000 V
    • MM EIA / JESD22-A115-A supera 200 V

Visualizza la famiglia di driver buffer / linea 74LVC541

Abbiamo disponibili scheda tecnica di tutti i componenti, qualora non fosse presente nella scheda download del prodotto invia un messaggio dal modulo contattaci e pubblicheremo il primo possibile nel nostro sito.

Tutorial: Come usare IC 74LVC541AD (6 pezzi)

Il 74LVC541AD è un buffer tri-stato utilizzato per amplificare segnali. Ideale per progetti Arduino e prototipi.

Cosa serve

  • Arduino Uno
  • Cavo USB
  • Stampa su scheda

Passi

  1. Collegare il buffer al circuito di output dell’Arduino
  2. Verifica le pin corrette sul datasheet del dispositivo
  3. Configurare Arduino per inviare dati alla porta
  4. Utilizzare la funzione digitalWrite() per testare l’output
  5. Monitorare i cambiamenti con un oscilloscopio o multimetro

Codice di esempio

void setup() {
  pinMode(13, OUTPUT);
}

void loop() {
  digitalWrite(13, HIGH);
  delay(500);
  digitalWrite(13, LOW);
  delay(500);
}

Mini-progetto

Crea un sistema di controllo remoto per attivare luci o motori con Arduino e buffer

Errori comuni

  • Collegamento errato tra Arduino e IC
  • Impedanza non corretta del circuito esterno
  • Utilizzo improprio della funzione tri-stato
  • Ignorare la tensione di alimentazione minima

Accessori consigliati

  • Arduino Uno
  • Stampa su scheda
  • Oscilloscopio digitale
  • Multimetro digitale

Domande frequenti

Qual è l’utilità del buffer tri-stato?
Amplifica segnali e controlla la direzione dei dati.

Come si collegano i pin?
Verifica sul datasheet per connettere correttamente.

Informazioni aggiuntive

Peso 15 g
