Sensore Umidità with Relè 24V

Descrizione

Sensore di umidità con relè 24 V

Scopo:
Test di umidità, sensore di umidità, test di umidità, con uscita a relè, controllo diretto di apparecchiature correlate all’alimentazione

Caratteristiche del modulo:
1, utilizzando un sensore di umidità HR202 di alta qualità;
2 , le uscite del comparatore pilotano direttamente i relè o altri dispositivi collegati a 220 V CA;
3, regolano la soglia di rilevamento dei bit di distribuzione della temperatura
4, l’interfaccia del sensore può essere installata pin, oltre al sensore di umidità con cavi;
5, dimensioni esterne scheda: 50x26mm, spessore 19mm, bulloni 3mm con quattro fori per una facile installazione

Parametri elettrici:
Tensione di alimentazione: 5 V CC o 12 V CC (capelli di default 5 V, si prega di lasciare un messaggio necessario a 12 V)
Corrente: più di 150 mA
Carico massimo: 250 V 10 A CA o 30 V 10 A CC, questa alimentazione può essere utilizzato da piccoli

Modulo per l’uso:
1, h il sensore di umidità più sensibile all’umidità ambientale viene generalmente utilizzato per rilevare l’umidità ambientale;
2, il modulo in umidità ambiente supera la soglia impostata, il relè, normalmente aperto e collegato al pubblico, quando l’umidità esterna esterna è inferiore la soglia impostata, il relè è spento, il terminale comune e normalmente chiuso collegato;
3, comune, normalmente aperto, tre porte normalmente chiuse equivalgono a un interruttore a doppio controllo, alimentazione bobina relè, spesso che inizia con comune conduzione terminale, assenza di elettricità, conduzione comune e normalmente chiusa del terminale;

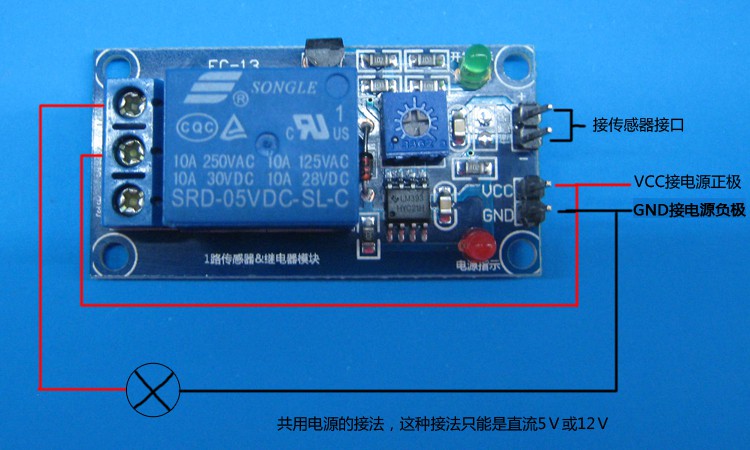

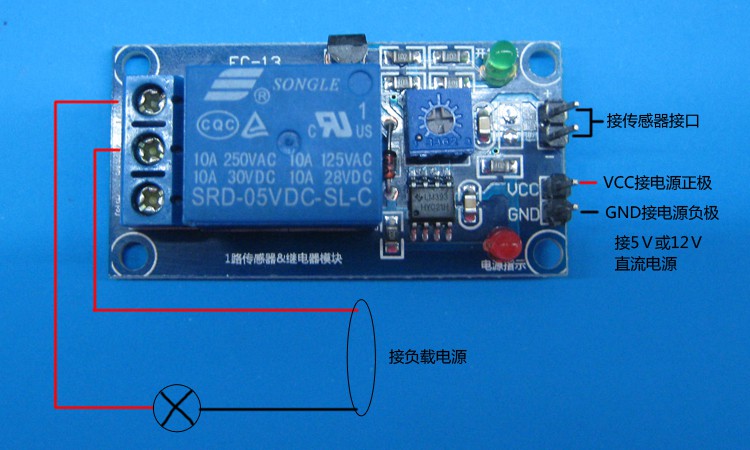

Quando la temperatura ambiente è superiore all’umidità impostata, relè, lampadina, sotto l’umidità impostata, relè spento, la lampada non si accende (l’icona indica solo quel metodo di cablaggio) per condividere le connessioni di alimentazione.

Tutorial: Come usare Sensore Umidità con Relè 24V

Il sensore umidità con relè 24V è ideale per monitorare e controllare automaticamente l’umidità in ambienti domestici o industriali. È perfetto per principianti che vogliono creare un sistema di irrigazione intelligente.

Cosa serve

• Arduino Uno
• Connessione dati
• Relè 24V
• Fonte alimentazione 5V

Passi

1. Collega il sensore alla porta digitale dell’Arduino (verifica sul datasheet per i pin specifici).
2. Alimenta il relè con la tensione di 24V.
3. Connette l’alimentatore del sistema da controllare al relè.
4. Scarica e carica lo sketch Arduino fornito.
5. Configura le porte digitali nel codice per corrispondere ai collegamenti fisici.
6. Testa il sensore verificando che la lettura dell’umidità sia coerente con l’ambiente.
7. Programma il relè per attivarsi quando l’umidità è troppo bassa (verifica sul datasheet per i limiti di funzionamento).
8. Verifica che il sistema si attivi correttamente e regola eventualmente la soglia dell’umidità.

Codice di esempio

const int umiditaPin = 2; // Verifica sul datasheet
const int relePin = 3;
void setup() {
pinMode(umiditaPin, INPUT);
pinMode(relePin, OUTPUT);
}
void loop() {
int valUmido = digitalRead(umiditaPin);
if (valUmido == LOW) {
digitalWrite(relePin, HIGH); // Attiva il relè
} else {
digitalWrite(relePin, LOW); // Disattiva il relè
}
delay(1000);}

Mini-progetto

Crea un sistema di irrigazione automatico per piante in vaso basato sull’umidità del suolo. Collega una pompa d’acqua al relè e programma l’Arduino per spruzzare acqua quando la umidità è troppo bassa.

Errori comuni

• Collegamento errato tra Arduino e sensore
• Tensione di alimentazione non conforme alle specifiche del relè
• Soglia dell’umidità impropriamente configurata nel codice

Accessori consigliati

• Arduino Uno R3
• Relè 24V con base per Arduino
• Sensori di umidità aggiuntivi
• Pompe d’acqua compatibili con il relè

Domande frequenti

Il sensore funziona anche in esterni?
Verifica sul datasheet le specifiche ambientali del sensore.

Come posso regolare la soglia dell’umidità?
Modifica il valore di trigger nel codice Arduino.

Il relè può gestire carichi fino a 24V?
Verifica sul datasheet le specifiche del relè.
