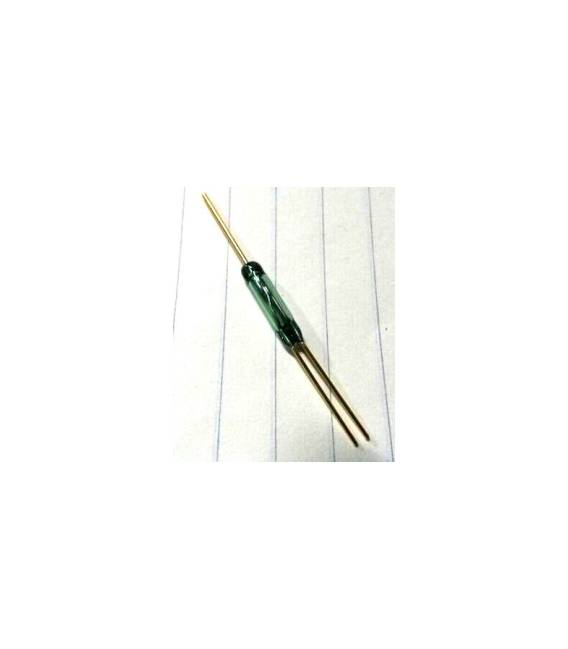

Sensore Reed magnetico interruttore relè switch 2.5*14mm N/O N/C

Descrizione

Cos’è

Il sensore Reed magnetico interruttore relè switch 2.5*14mm N/O N/C è un componente elettronico utilizzato per rilevare la presenza o l’assenza di un campo magnetico. Questo tipo di sensore è ideale per progetti che richiedono una reazione automatica alla posizione di porte, coperchi o altri meccanismi.

Caratteristiche

• Tipo: Sensore Reed magnetico interruttore relè switch
• Dimensioni: 2.5*14mm
• Contatti: N/O (No Operazione) e N/C (Comune)

A cosa serve

Questo sensore Reed può essere utilizzato in vari progetti DIY come sistemi di allarme domestici, dispositivi di sicurezza per porte o finestre, e qualsiasi altro caso in cui sia necessario monitorare la presenza o l’assenza di un campo magnetico. È compatibile con Arduino e altri microcontrollori.

Tutorial: Come usare Sensore Reed Magnetico Interruttore Relè

Il sensore reed magnetico è un componente utile per i maker e gli amanti dell’elettronica che desiderano monitorare la presenza o l’assenza di un campo magnetico. Questo sensore può essere utilizzato in progetti DIY come porte d’allarme, dispositivi di sicurezza domestici, o qualsiasi altro caso in cui sia necessario rilevare la posizione di una porta o un coperchio.

Cosa serve

• Arduino Uno
• Connettori per il sensore reed
• Batteria

Passi

1. Collega i pin del sensore reed al portale digitale dell’Arduino.
2. Verifica la polarità dei connettori e assicurati che siano compatibili con l’alimentazione di Arduino.
3. Scrivi il codice per leggere lo stato del sensore (aperto/chiuso).
4. Testa il sensore reed avvicinando un magnetico al dispositivo.
5. Se necessario, modifica i pin dell’Arduino nel codice in base ai tuoi connettori.
6. Prova a collegare il sensore reed a un relè per controllare dispositivi esterni.
7. Verifica che il sensore funzioni correttamente prima di integrarlo in progetti più complessi.
8. Inserisci la batteria e testa l’intero sistema senza essere collegato al PC.

Codice di esempio

const int reedPin = 2; // Verifica sul datasheet il pin utilizzato
int statoReed;
void setup() {
pinMode(reedPin, INPUT);
Serial.begin(9600);}
void loop() {
statoReed = digitalRead(reedPin);
if (statoReed == HIGH) { Serial.println("Porta aperta"); }
else { Serial.println("Porta chiusa"); }}

Mini-progetto

Crea un sistema di allarme domestico semplice. Collega il sensore reed a una porta e utilizza Arduino per inviare notifiche quando la porta viene aperta.

Errori comuni

• Sfalsamento dei connettori
• Pin non corretti nel codice
• Campo magnetico insufficiente
• Alimentazione errata

Accessori consigliati

• Arduino Uno (SKU: ARD001234)
• Connessioni per Arduino (SKU: ARD005678)
• Relè 5V (SKU: ARD009101)

Domande frequenti

Il sensore reed funziona anche senza un campo magnetico?
No, il sensore reed necessita di un campo magnetico per attivarsi.

Qual è la distanza massima tra il sensore e il magnetico?
Verifica sul datasheet del prodotto.
