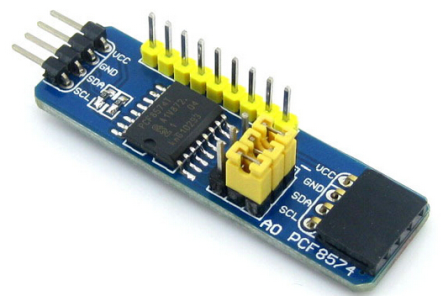

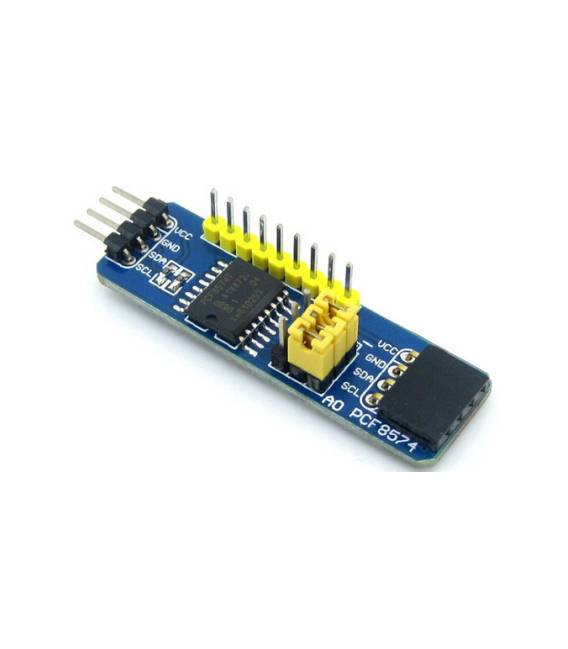

PCF8574 IO Scheda Espansione 8-bit I/O Expander I2C-Bus Evaluation Development Modulo

Descrizione

Cos’è

Il PCF8574 IO Scheda Espansione I2C è un modulo per espandere le interfacce di input/output (I/O) del microcontrollore utilizzando la comunicazione I2C. Questo modulo permette all’utente di aggiungere fino a 8 porte digitali al proprio progetto Arduino o ESP.

Caratteristiche

• Scheda espansione PCF8574 I/O per Arduino e microcontrollori compatibili
• I2C-bus 8-bit I/O expander

A cosa serve

Il modulo è utile per progetti che richiedono molte porte di I/O esterne. Può essere utilizzato per controllare dispositivi come LED, relè e altri sensori digitali. Compatibile con Arduino e ESP.

Tutorial: Come usare PCF8574

Il PCF8574 è un espansore I/O per 8 bit che estende le porte di I/O del microcontroller. Utile per progetti che richiedono molte porte di I/O esterne.

Cosa serve

• Arduino o compatibile
• Cavo duale 4 pin
• Telaio per Arduino
• Resistenza pull-up 4.7kΩ

Passi

1. 1. Monta il PCF8574 su un telaio per Arduino.
2. 2. Collega GND al GND dell’Arduino.
3. 3. Collega VCC al 5V dell’Arduino.
4. 4. Collega SDA al pin SDA dell’Arduino.
5. 5. Collega SCL al pin SCL dell’Arduino.
6. 6. Collega la resistenza pull-up tra VCC e SDA.
7. 7. Carica il codice sorgente su Arduino.
8. 8. Controlla le porte di I/O tramite Arduino IDE.

Codice di esempio

```cpp
#include <Wire.h>

void setup() {
  Wire.begin();
  pinMode(0, OUTPUT);
  digitalWrite(0, HIGH);
}

void loop() {
  // Codice principale
}
```

Mini-progetto

Crea un semplice display digitale utilizzando 8 LED con il PCF8574.

Errori comuni

• Collegare correttamente SDA e SCL.
• Verifica sul datasheet la configurazione corretta delle porte di I/O.
• Assicurarsi che la resistenza pull-up sia corretta.
• Verifica che il PCF8574 sia ben montato.

Accessori consigliati

• LED
• Resistenze 220Ω
• Display 7-segmento
• Cavo duale 4 pin

Domande frequenti

Quali porte di I/O possono essere utilizzate?
Tutte le 8 porte di I/O del PCF8574 possono essere utilizzate.

Posso utilizzare un’alimentazione diversa da 5V?
Verifica sul datasheet la compatibilità con l’alimentazione utilizzata.

Come posso controllare le porte di I/O?
Utilizzando il codice sorgente fornito o un altro sketch Arduino.

Il PCF8574 può funzionare con Arduino UNO?
Sì, il PCF8574 è compatibile con Arduino UNO.
