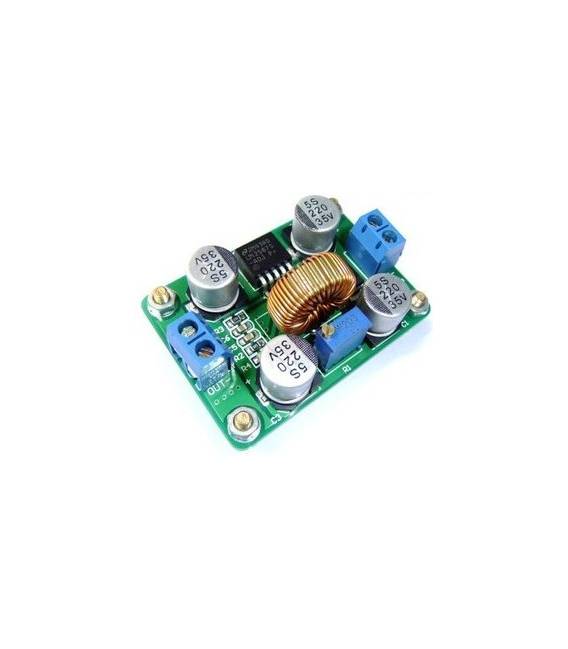

Modulo Step Up LM2587 Convertitore Regolatore di Tensione DC-DC da 3.5V-30V a 4V-30V max 5A

Descrizione

Modulo Step Up LM2587 Convertitore Regolatore di Tensione DC-DC da 3.5V-30V a 4V-30V max 5A

Descrizione del prodotto:

1. Intervallo della tensione di ingresso: 3,5 V-30 V (deve garantire che la tensione di impostazione dell’uscita sia superiore alla tensione di ingresso)

2. Range di tensione in uscita: 4.0V-30V

3.Input current current: 5A (Secondo il risparmio energetico Calcolare le condizioni nominali Corrente di uscita: Uin * Iin * efficiency = Uout * Iout)

4. corrente continua: 3a (ventilazione e dissipazione del calore in buone condizioni: tensione di uscita e il rapporto di tensione in ingresso non superiore a 3)

5. Progettazione OEM, condizione nuovissima.

6. Dimensione: 38 * 52 * 20mm

7.Tipo: Regolatore di tensione Step Up LM2587

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare il Modulo Step Up LM2587

Questo modulo convertitore DC-DC è ideale per aumentare la tensione dell’alimentazione in circuiti elettronici. Utile per maker principianti e intermedi.

Cosa serve

• Modulo Step Up LM2587
• Alimentatore DC (3.5V-30V)
• Resistenza di carica (10kΩ)
• Multimetro

Passi

1. Verifica sul datasheet le specifiche del tuo alimentatore DC.
2. Collega il pin VCC al tuo alimentatore DC (3.5V-30V).
3. Collega il pin GND al GND del tuo circuito.
4. Collega il pin OUT al punto di carica del tuo circuito.
5. Collega il pin EN al GND per disattivarlo o lascialo aperto per attivarlo.
6. Aggiungi una resistenza di carica (10kΩ) tra il pin VCC e GND per proteggere il modulo.
7. Verifica la tensione sul pin OUT con il multimetro.
8. Verifica che la tensione sul pin OUT sia tra 4V-30V.

Mini-progetto

Costruisci un piccolo carica batterie utilizzando il modulo Step Up LM2587 per aumentare la tensione dell’alimentatore da 5V a 12V.

Errori comuni

• Omettere la resistenza di carica può danneggiare il modulo.
• Collegare l’alimentatore DC al pin GND piuttosto che al VCC.
• Omettere la verifica della tensione sul pin OUT.
• Collegare l’alimentatore DC a tensioni superiori a 30V.

Accessori consigliati

• Alimentatore DC (3.5V-30V)
• Batterie da carica
• Resistenza di carica (10kΩ)
• Multimetro

Domande frequenti

Come posso proteggere il modulo dal danneggiamento?
Aggiungi una resistenza di carica (10kΩ) tra VCC e GND.

Quali sono le tensioni massime e minime per l’alimentatore DC?
L’alimentatore DC deve essere compreso tra 3.5V-30V.

Quali sono le tensioni di uscita possibili?
Le tensioni di uscita possono variare tra 4V-30V.

Posso utilizzare questo modulo per alimentare un arduino?
Sì, ma assicurati che l’alimentazione sia all’interno delle specifiche del modulo.
