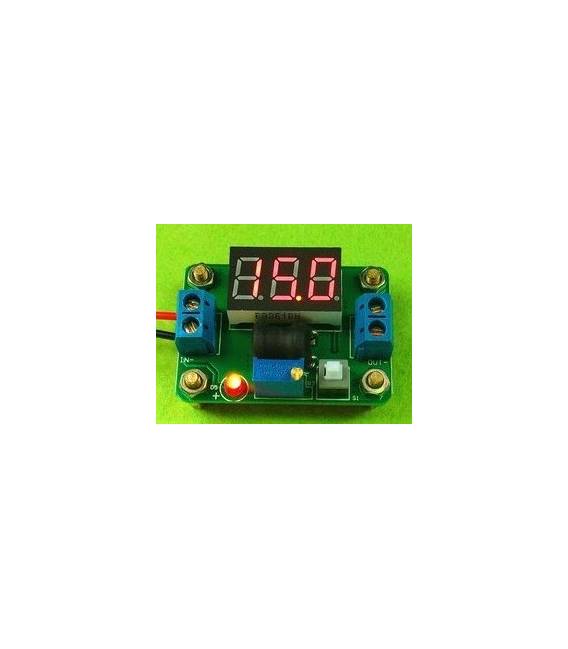

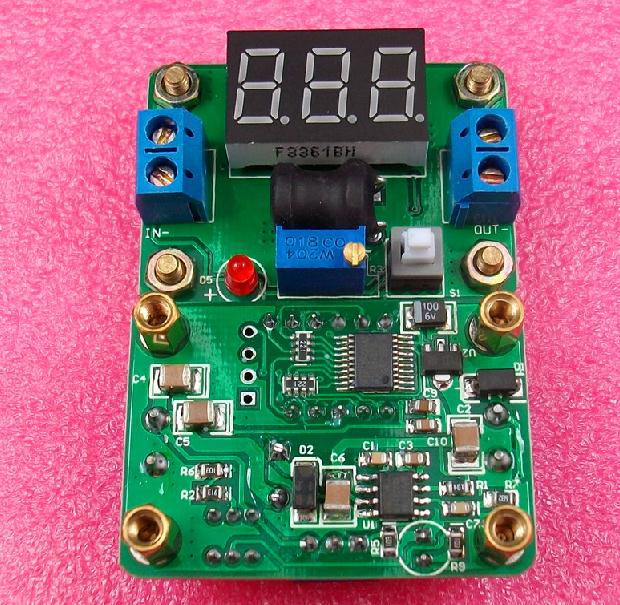

Modulo Regolatore DC-DC con voltmetro a 4.5-24V LM2596 Step-Down Riduttore di Tensione

Descrizione

Cos’è

Il modulo regolatore di tensione LM2596 è un componente essenziale per la conversione da alta a bassa tensione in corrente continua (DC-DC step-down). Questo dispositivo consente di ridurre stabilmente il livello di tensione elettrica, fornendo alimentazione adatti a vari circuiti e progetti.

Caratteristiche

• Variabile da 4.5V a 24V
• Integrato voltmetro per la lettura della tensione di uscita

A cosa serve

I moduli LM2596 sono ideali per alimentare circuiti sensibili come quelli basati su Arduino o ESP, assicurando una tensione stabile e regolabile. Puoi utilizzarlo per progetti di illuminazione controllata da Arduino con luce variabile.

Tutorial: Come usare Modulo Regolatore DC-DC LM2596

Il modulo regolatore di tensione LM2596 è un componente fondamentale per i progetti elettronici che richiedono una conversione di corrente continua da alta a bassa tensione. Adatto sia ai principianti che agli esperti, questo dispositivo consente di alimentare circuiti sensibili mantenendo la stabilità della tensione.

Cosa serve

• modulo regolatore LM2596
• Arduino Uno o compatibile
• connettori per cablaggio
• multimetro

Passi

1. Verifica il datasheet del modulo LM2596 per stabilire la tensione di input e output desiderata.
2. Collega l’input positivo (VIN) al polo positivo della fonte di alimentazione esterna.
3. Collega l’output positivo (VOUT) al circuito che richiede una tensione regolata.
4. Collega il polo negativo dell’alimentatore alla massa comune del modulo e del circuito.
5. Utilizza un potenziometro per regolare la tensione di output come indicato sul modulo.
6. Verifica l’output con un multimetro assicurandoti che sia conforme alle specifiche desiderate.
7. Se necessario, aggiungi condensatori all’ingresso e uscita del modulo per migliorare la stabilità dell’alimentazione.
8. Prova il circuito integrando il modulo LM2596 in un progetto più ampio.

Mini-progetto

Crea un sistema di illuminazione controllato da Arduino con luce regolabile tramite il modulo LM2596. Regola la luminosità delle LED usando una rotella.

Errori comuni

• Non verificare correttamente la tensione di input e output prima dell’uso.
• Omettere i condensatori necessari per stabilizzare l’alimentazione.
• Collegare il modulo in modo errato rispetto al polo positivo/negativo.
• Modificare le specifiche del modulo senza consultare il datasheet corretto.

Accessori consigliati

• Condensatore eletrolitico 100µF
• Potenziometro 5kΩ
• LED vari colori
• Resistenze

Domande frequenti

Come posso regolare la tensione di output?
Utilizza il potenziometro fornito sul modulo per modificare la tensione di output.

Quale è l’intervallo di tensione di input minimo e massimo?
Verifica sul datasheet del modulo LM2596.
