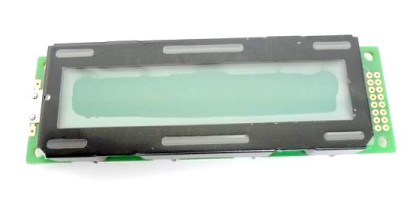

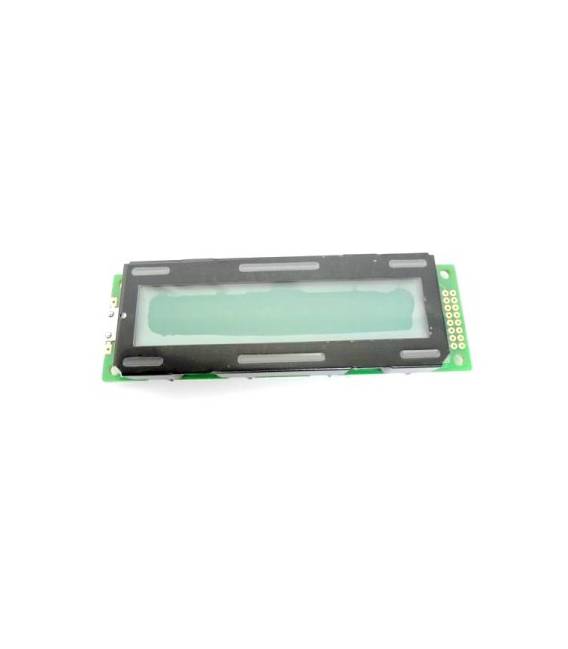

Modulo LCD Display LCD2002 20×2 Caratteri Schermo Arduino 5V retro illuminato verde giallo

Descrizione

Modulo LCD Display LCD2002 20×2 Caratteri Schermo Arduino 5V retro illuminato verde giallo

Nella nuova confezione originale taiwan superconsiglio lcd 2002, ampio angolo di visione giallo- retroilluminazione verde, dimensione 115.5* 37, di dimensioni standard, giallo e nero in basso.

Pin viene definito come: 1. gnd 2. vdd 3. vo 4. rs 5. r/w 6. posta 7-1 4. db0-db7 1 5. 1 un 6. k

Ampio angolo di visione, giallo- retroilluminazione verde dimensioni 115.5* 37 di dimensioni standard, parole nero, giallo e verde retroilluminazione

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare Modulo LCD Display LCD2002 20×2

Il modulo LCD 20×2 è un componente essenziale per visualizzare testo e dati in progetti Arduino. Ideale per principianti e maker che desiderano aggiungere una schermata al loro dispositivo.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB per connettere l’Arduino al PC
• Connessioni addestrabili (jumpers)
• Batteria alimentatore 5V

Passi

1. Collegare i pin VCC e GND del modulo LCD a +5V e GND dell’Arduino.
2. Connettere il pin RS del modulo LCD al pin digital 12 dell’Arduino.
3. Connettere il pin RW del modulo LCD al pin GND dell’Arduino (RW non utilizzato, quindi collegato a massa).
4. Collegare il pin E del modulo LCD al pin digital 13 dell’Arduino.
5. Collegare i pin D4-D7 del modulo LCD ai rispettivi pin digitali 5-8 dell’Arduino.
6. Inserire le librerie LiquidCrystal.h nel codice Arduino.
7. Creare un oggetto LiquidCrystal per il display e impostare la configurazione (numero di righe, colonne).
8. Invio testo alla schermata del modulo LCD.

Codice di esempio

// Includere la libreria
#include <LiquidCrystal.h>
// Definire l'oggetto LiquidCrystal
LiquidCrystal lcd(12, 13, 5, 6, 7, 8);
void setup() {
    // Impostare il display a 2 righe e 20 colonne
    lcd.begin(20, 2);
    // Mostrare un messaggio di benvenuto
    lcd.print("Benvenuti Maker!");
}
void loop() {}

Mini-progetto

Crea una console semplice che visualizza la temperatura e l’umidità leggendo i dati da un sensore DHT11.

Errori comuni

• Collegamento errato dei pin RS, E o RW
• Dimenticarsi di includere la libreria LiquidCrystal.h
• Impostare il numero di righe e colonne sbagliato nel metodo begin()
• Non inviare dati alla schermata

Accessori consigliati

• Sensore DHT11
• Modulo RTC DS3231
• Breadboard 830 punti
• Connessioni addestrabili (jumpers)

Domande frequenti

Come posso cambiare la luminosità del display?
Verifica sul datasheet per impostare il pin di controllo della retroilluminazione.

Il testo appare sfocato o scorretto
Controlla i collegamenti dei pin dati e verifica se sono stati rispettati correttamente.
