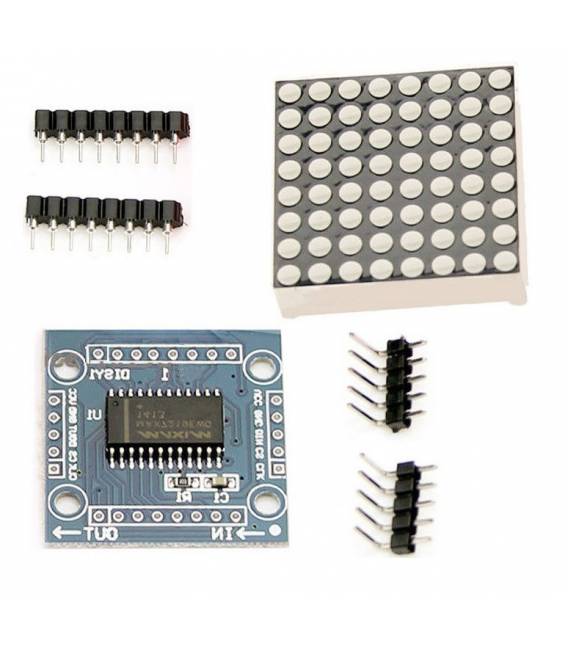

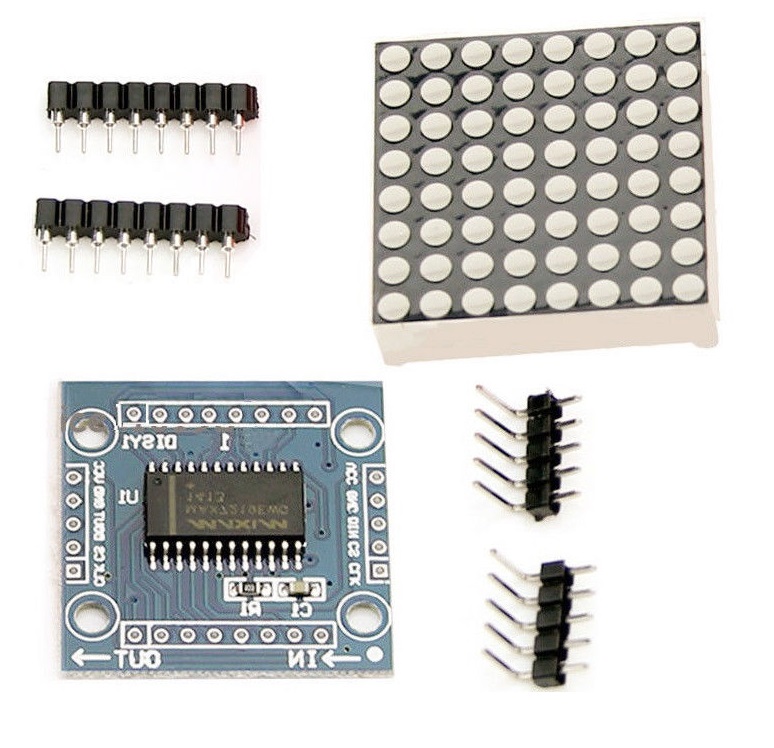

Microcontrollore MAX7219 con display Matrice LED KIT fai-da-te Modulo compatibile con Arduino

Descrizione

Cos’è

Il kit MAX7219 è un modulo elettronico che include un microcontrollore per la gestione di una matrice LED. Questo componente consente di controllare una matrice LED 8×8 utilizzando solo tre pin digitali del microcontrollore, rendendolo ideale per progetti di illuminazione interattiva o display personalizzati.

Caratteristiche

• Microcontrollore MAX7219
• Compatibile con Arduino
• Gestisce una matrice LED 8×8
• Riduce la complessità del circuito utilizzando solo tre pin digitali

A cosa serve

Ideale per principianti che desiderano creare display luminosi o visualizzare messaggi. Può essere usato in combinazione con un sensore di temperatura come DS18B20 per mostrare la temperatura ambiente in gradi Celsius.

Tutorial: Come usare Kit Modulo MAX7219 con Matrice LED

Il modulo MAX7219 è un componente elettronico che permette di controllare una matrice LED 8×8 utilizzando solo tre pin digitali del microcontrollore. Ideale per principianti che desiderano creare display luminosi o visualizzare messaggi.

Cosa serve

• Arduino Uno
• Kit Modulo MAX7219 con Matrice LED
• Cavo USB
• Connessione al computer

Passi

1. Collega il modulo MAX7219 alla scheda Arduino utilizzando i connettori appropriati.
2. Verifica che i pin VCC, GND e DIN del kit siano collegati correttamente ai pin digitali dell’Arduino come indicato nella documentazione.
3. Scarica la libreria LedControl dalla repository ufficiale di GitHub o dal sito Arduino.
4. Inserisci il codice seguente nel tuo IDE Arduino per testare l’installazione del modulo MAX7219.
5. Compila e carica lo sketch sul tuo Arduino. Verifica che i LED della matrice si accendano secondo le istruzioni del codice.
6. Modifica il codice per visualizzare messaggi personalizzati o eseguire altre funzioni con la matrice LED.

Codice di esempio

LedControl lc = LedControl(12, 11, 10, 0); // definizione dell'oggetto
void setup() {
    lc.setIntensity(0, 5);
}

void loop() {
    lc.setChar(0, 0, 'A', 0);
}

Mini-progetto

Creare un display luminoso che visualizza la temperatura ambiente in gradi Celsius. Usa un sensore di temperatura come DS18B20 e collegalo al tuo Arduino.

Errori comuni

• Collegamento errato dei pin
• Manca l’installazione della libreria LedControl
• Errore nella configurazione del modulo MAX7219
• Messaggi visualizzati non corretti a causa di errori nel codice

Accessori consigliati

• Sensore di temperatura DS18B20
• Resistenza 4.7kΩ
• Kit Protezione elettronica per Arduino Uno
• Antenna Wi-Fi ESP8266

Domande frequenti

Come posso cambiare l’intensità della matrice LED?
Utilizza il metodo setIntensity() della libreria LedControl.

Qual è la differenza tra MAX7219 e MAX7221?
MAX7221 supporta 8x8x8 matrici, mentre MAX7219 supporta solo 8×8. Entrambi hanno le stesse funzionalità di base.

Posso collegare più matrici a un singolo Arduino?
Sì, utilizzando più moduli MAX7219 e configurando correttamente i pin dati (DIN) per ciascuno.
