INA226 Modulo Monitoraggio Corrente / Tensione Bidirezionale I2C 36V

Descrizione

Product Introduction:

1.Common Mode Voltage:36V (max)
2.Input Offset:10uV (max)
3.Input Offset Drift:0.02uV/C (typical)
4.CMRR:126dB (min)
5.Bandwidth:7KHz
6.Supply Voltage:5.5V (max)
7.Operating Temperature Range:-40~125 celsius
8.Special Features:alert function;bi-directional;I2C;low-side capable


Features:

1.Senses Bus Voltages From 0 V to 36 V
2.High-Side or Low-Side Sensing
3.Reports Current, Voltage, and Power
4.High Accuracy:0.1% Gain Error (max)


Package Included:

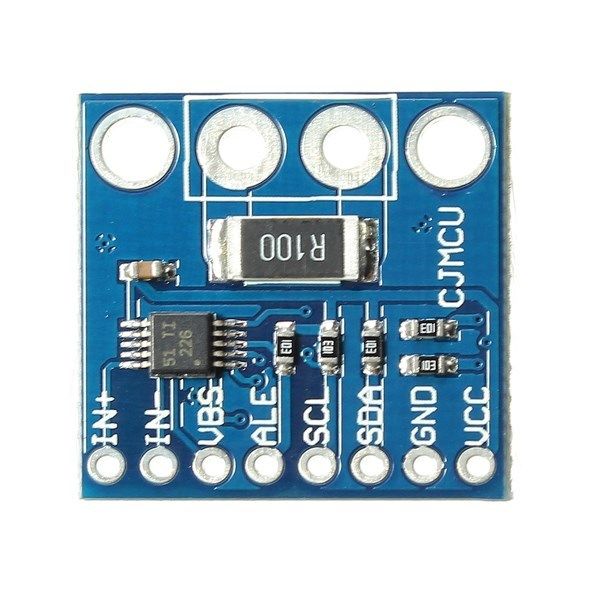

1 x CJMCU-226 INA226 Voltage Current Power Monitor Alarm Module 36V Bi-Directional



Tutorial: Come usare INA226

Il modulo INA226 è ideale per misurare corrente e tensione in circuiti elettronici. Utile per maker e progettisti che richiedono precisione nelle misure di corrente.

Cosa serve

• Arduino
• Cavo I2C
• Resistenza pull-up
• Multimetro

Passi

1. 1. Installazione: Scarica e installa l’ultima versione di Arduino IDE.
2. 2. Collegamento: Connetti il modulo INA226 al tuo Arduino tramite bus I2C.
3. 3. Configurazione: Aggiungi il codice per configurare il modulo.
4. 4. Test: Usa un multimetro per verificare la corrente e la tensione.
5. 5. Script: Carica lo sketch di esempio fornito.
6. 6. Verifica: Controlla che i valori di corrente e tensione siano corretti.
7. 7. Debug: Se i valori non sono corretti, verifica sul datasheet.
8. 8. Utilizzo: Utilizza il modulo per misurare correnti e tensioni in circuiti.

Codice di esempio

```void loop() {  Wire.beginTransmission(0x40);  Wire.write(0x00);  Wire.endTransmission();  delay(100);  Wire.requestFrom(0x40, 2);  if (Wire.available()) {    int current = Wire.read() * 256 + Wire.read();    Serial.print("Corrente: ");    Serial.print(current);    Serial.println(" mA");  }}```

Mini-progetto

Costruisci un circuito di alimentazione con un convertitore DC-DC e misura la corrente uscita.

Errori comuni

• Collegare il modulo INA226 senza resistenza pull-up.
• Omettere la configurazione iniziale.
• Non utilizzare un multimetro per verificare i valori prima di caricare lo sketch.
• Non controllare i valori di corrente e tensione sul datasheet.

Accessori consigliati

• Convertitore DC-DC
• Resistenza pull-up 10kΩ
• Cavo I2C
• Multimetro

Domande frequenti

Qual è la differenza tra corrente e tensione?
Corrente è il flusso di carica elettrica, tensione è la differenza di potenziale tra due punti.

Posso misurare correnti superiori a 36V?
No, il modulo supporta solo tensioni fino a 36V.

Come posso verificare la correttezza dei valori?
Usa un multimetro per confrontare i valori misurati dal modulo.

Il modulo supporta correnti negative?
Sì, il modulo supporta correnti bidirezionali.
