Generatore di segnali a sintesi diretta AD9850 Modulo DDS

Descrizione

📡 Modulo Generatore di Segnali a Sintesi Diretta AD9850 (Modulo DDS) – Descrizione Completa e Guida all’Uso con Arduino

---

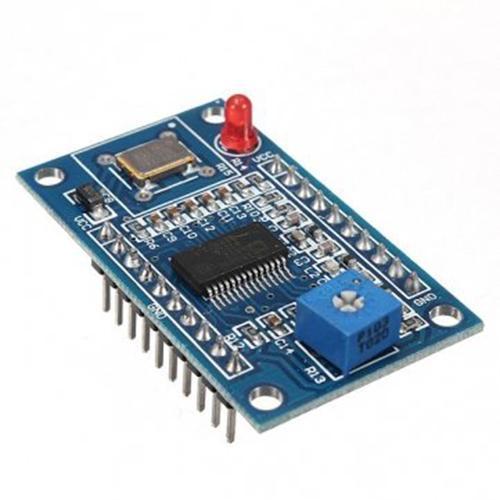

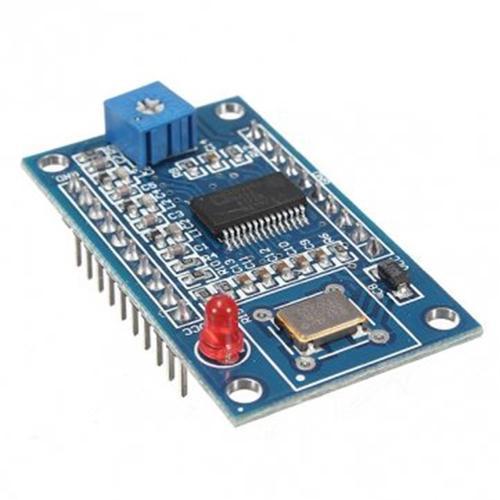

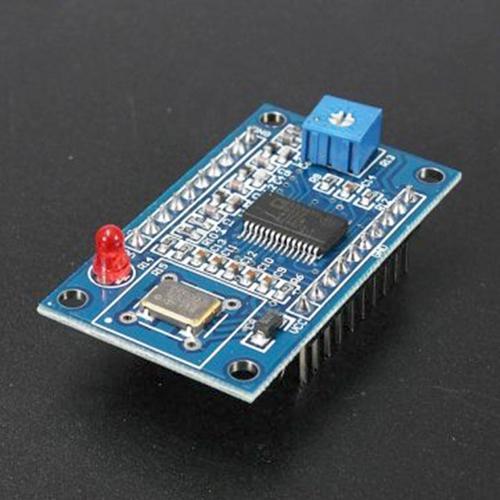

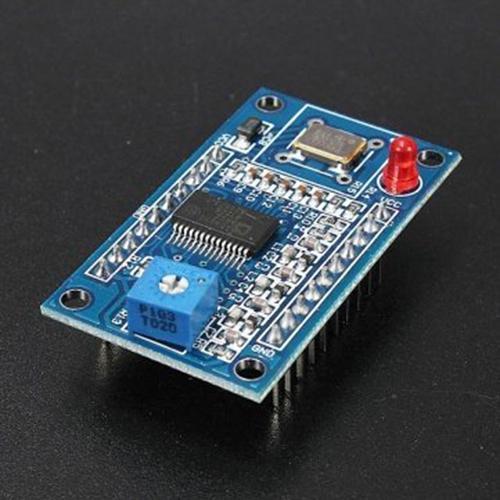

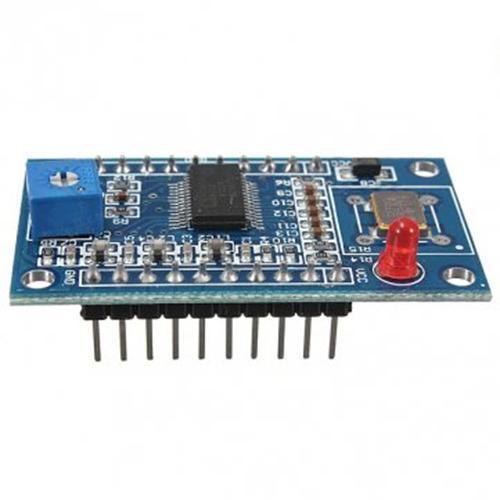

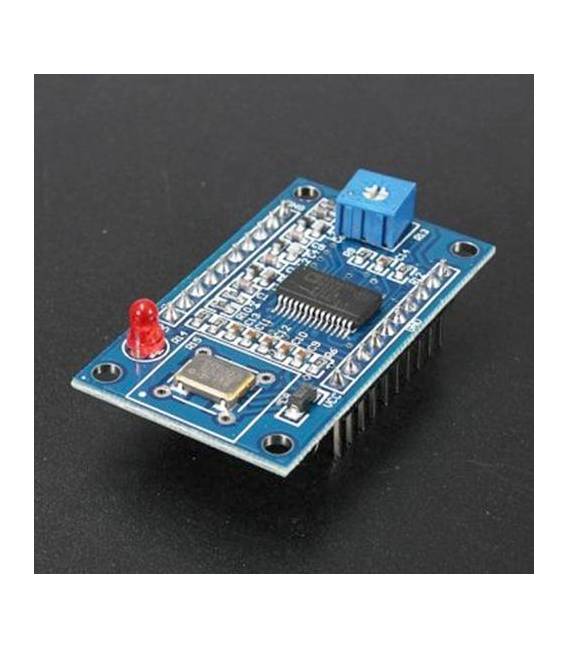

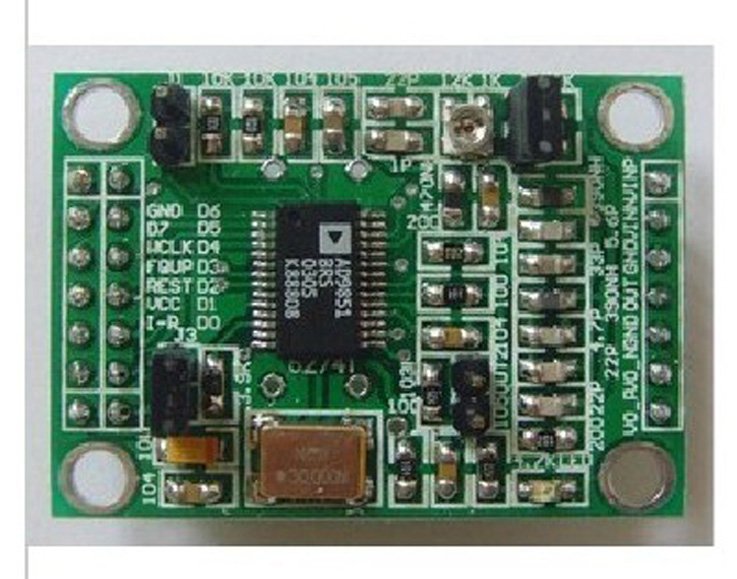

🔧 Descrizione Generale del Modulo AD9850 DDS

Il Modulo AD9850 DDS (Direct Digital Synthesis) è un generatore di segnali sinusoidali, quadri e triangolari a frequenza variabile, ampiamente utilizzato in ambito hobbistico, radioamatoriale e didattico per generare segnali di test e sviluppo.

✅ Caratteristiche Tecniche Principali:

• Chip principale: Analog Devices AD9850
• Tensione operativa: 5V DC
• Frequenza di uscita: da 0 Hz fino a circa 40 MHz (sinusoide consigliata fino a 20 MHz per purezza del segnale)
• Risoluzione in frequenza: 32-bit tuning word (frequenza molto precisa)
• Interfaccia di controllo: Serial (parallel disponibile ma meno usata con Arduino)
• Segnali di uscita:
  • Uscita sinusoidale filtrata
  • Uscita onda quadra (TTL, fino a 5Vpp)
• Connettori: Header pin standard 2.54 mm
• Componenti integrati:
  • Oscillatore quarzato da 125 MHz
  • Filtro passa basso per l’uscita sinusoidale
  • Amplificatore operazionale per pilotaggio diretto

---

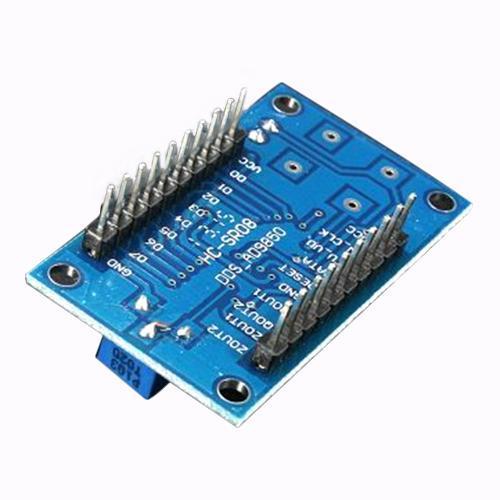

⚙️ Pinout del Modulo AD9850

PIN	Descrizione
VCC	Alimentazione 5V
GND	Massa
D7 – D0	Bus dati parallelo (non usato in seriale)
W_CLK	Clock di scrittura
FQ_UD	Aggiorna la frequenza (latch)
DATA	Dato seriale
RESET	Reset chip
SQ_OUT	Uscita onda quadra
SIN_OUT	Uscita onda sinusoidale filtrata

---

🧠 Come Funziona il DDS (Sintesi Digitale Diretta)?

Il principio DDS consiste nel generare digitalmente un’onda sinusoidale tramite un accumulatore di fase, una memoria ROM contenente valori della sinusoide, e un convertitore DAC. Questo consente una variazione precisa e rapida della frequenza di uscita con un’ottima stabilità.

---

🔌 Collegamento del Modulo AD9850 ad Arduino

✨ Schema Collegamento Arduino UNO:

Arduino	Modulo AD9850
5V	VCC
GND	GND
D2	RESET
D3	DATA
D4	W_CLK
D5	FQ_UD

---

🧪 Esempio di Codice per Arduino

Puoi controllare il modulo AD9850 facilmente con una libreria dedicata oppure via codice diretto. Ecco un esempio base senza libreria, per generare un segnale a 1 MHz:

#define W_CLK 4  // Pin W_CLK
#define FQ_UD 5  // Pin FQ_UD
#define DATA  3  // Pin DATA
#define RESET 2  // Pin RESET

void setup() {
  pinMode(W_CLK, OUTPUT);
  pinMode(FQ_UD, OUTPUT);
  pinMode(DATA, OUTPUT);
  pinMode(RESET, OUTPUT);

  // Reset iniziale del modulo
  digitalWrite(RESET, LOW);
  digitalWrite(W_CLK, LOW);
  digitalWrite(FQ_UD, LOW);
  digitalWrite(RESET, HIGH);
  digitalWrite(RESET, LOW);

  setFrequency(1000000); // 1 MHz
}

void loop() {
  // Nessuna azione continua necessaria
}

void pulse(int pin) {
  digitalWrite(pin, HIGH);
  delayMicroseconds(1);
  digitalWrite(pin, LOW);
}

void setFrequency(unsigned long frequency) {
  // Costante derivata da 2^32 / 125 MHz (frequenza dell’oscillatore)
  double tuningWord = (frequency * pow(2, 32)) / 125000000.0;
  unsigned long freqWord = (unsigned long)(tuningWord);

  // Invia la word a 32 bit (LSB first)
  for (int i = 0; i < 4; i++) {
    shiftOut(DATA, W_CLK, LSBFIRST, freqWord >> (8 * i));
  }

  shiftOut(DATA, W_CLK, LSBFIRST, 0x00); // Ultimo byte: controllo fase

  // Aggiorna il DDS
  pulse(FQ_UD);
}

---

📚 Guida Avanzata: Cosa Puoi Fare

🔄 Cambiare la Frequenza Dinamicamente

Puoi scrivere una funzione che legge valori da un potenziometro o seriale e aggiorna la frequenza in tempo reale.

🎛️ Modulazioni Possibili

• FSK: cambiando rapidamente la frequenza
• PSK: cambiando la fase
• AM (limitata): con circuiteria esterna
• Sweep: generazione di sweep di frequenza per test di risposta in frequenza

📈 Uscita su Oscilloscopio

Collega SIN_OUT direttamente a un oscilloscopio o a un amplificatore. Il segnale può essere debole per carichi ad alta impedenza.

---

📦 Librerie Alternative (opzionale)

Per facilitare l’utilizzo, puoi usare una libreria Arduino come:

DDS_AD9850
Installabile da GitHub: https://github.com/F4GOJ/AD9850

Esempio con libreria:

#include <AD9850SPI.h>

AD9850SPI dds(5, 4, 3); // FQ_UD, W_CLK, DATA

void setup() {
  dds.reset();
  dds.setFrequency(2000000); // 2 MHz
}

void loop() {
  // puoi aggiornare dinamicamente se vuoi
}

---

🛠️ Consigli di Uso

• Filtra bene l’alimentazione per evitare rumore
• Evita frequenze troppo alte se vuoi un segnale sinusoidale “pulito”
• Per generare onde triangolari serve ulteriore filtraggio (non supportato nativamente)
• Usa SQ_OUT se ti serve un segnale TTL preciso

---

🧾 Applicazioni Tipiche

• Generatore di test per amplificatori
• Generazione segnale RF per radioamatori
• Analisi di risposta in frequenza
• Interfaccia con mixer per esperimenti SDR
• Generatore segnale per strumenti musicali

---

Ottimo! Ti propongo una guida completa per costruire un generatore di segnali AD9850 con Arduino, che integra tutte e tre le funzioni che hai citato:

---

🎛️ PROGETTO: Generatore di Segnale DDS AD9850 Multifunzione

🔹 Funzionalità:

1. Controllo frequenza tramite encoder rotativo
2. Visualizzazione su display OLED
3. Controllo opzionale via Bluetooth / seriale (smartphone o PC)

---

🧰 Componenti Necessari:

Componente	Quantità	Note
Arduino UNO/Nano	1	Anche Mega funziona
Modulo AD9850 DDS	1	Frequenza fino a 40 MHz
Encoder rotativo con pulsante	1	Modello EC11
Display OLED 128×64 I2C (SSD1306)	1	0.96″ consigliato
Modulo Bluetooth HC-05/HC-06 (opzionale)	1	Per controllo remoto
Pulsanti opzionali	1-2	Per reset/sweep
Breadboard o PCB	1	e cavetteria

---

⚙️ Schema Collegamenti

✳️ Collegamento AD9850

AD9850	Arduino
VCC	5V
GND	GND
W_CLK	D4
FQ_UD	D5
DATA	D3
RESET	D2
SIN_OUT	Oscilloscopio, amplificatore ecc

🔄 Encoder Rotativo

Encoder	Arduino
CLK	D6
DT	D7
SW (pulsante)	D8

📺 Display OLED (SSD1306 I2C)

OLED	Arduino
VCC	3.3V o 5V
GND	GND
SDA	A4
SCL	A5

📡 HC-05 Bluetooth (opzionale)

HC-05	Arduino
VCC	5V
GND	GND
TX	RX (D0)
RX	TX (D1, con partitore!)

---

🧪 Codice Arduino (Funzioni base integrate)

📦 Librerie richieste:

• U8g2lib per OLED
• RotaryEncoder o gestione manuale
• SoftwareSerial per Bluetooth (se usato)

Installa da Library Manager:

• U8g2 by olikraus

✅ Codice semplificato:

#include <U8g2lib.h>
#include <Wire.h>

#define W_CLK 4
#define FQ_UD 5
#define DATA 3
#define RESET 2

#define ENCODER_CLK 6
#define ENCODER_DT 7
#define ENCODER_SW 8

unsigned long frequency = 1000000; // 1 MHz di default
long step = 1000; // Passo iniziale (1 kHz)

// OLED: U8G2_SSD1306_128X64_NONAME_F_SW_I2C(RST, SCL, SDA)
U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, /* clock=*/ A5, /* data=*/ A4, /* reset=*/ U8X8_PIN_NONE);

void pulse(int pin) {
  digitalWrite(pin, HIGH);
  delayMicroseconds(1);
  digitalWrite(pin, LOW);
}

void setFrequency(unsigned long freq) {
  double tuningWord = (freq * pow(2, 32)) / 125000000.0;
  unsigned long freqWord = (unsigned long)(tuningWord);

  for (int i = 0; i < 4; i++) {
    shiftOut(DATA, W_CLK, LSBFIRST, freqWord >> (8 * i));
  }
  shiftOut(DATA, W_CLK, LSBFIRST, 0x00); // Phase = 0
  pulse(FQ_UD);
}

void setup() {
  pinMode(W_CLK, OUTPUT);
  pinMode(FQ_UD, OUTPUT);
  pinMode(DATA, OUTPUT);
  pinMode(RESET, OUTPUT);

  digitalWrite(RESET, LOW);
  digitalWrite(W_CLK, LOW);
  digitalWrite(FQ_UD, LOW);
  digitalWrite(RESET, HIGH);
  digitalWrite(RESET, LOW);

  pinMode(ENCODER_CLK, INPUT);
  pinMode(ENCODER_DT, INPUT);
  pinMode(ENCODER_SW, INPUT_PULLUP);

  u8g2.begin();
  setFrequency(frequency);
  displayFreq();
}

int lastCLK = HIGH;

void loop() {
  int clk = digitalRead(ENCODER_CLK);
  int dt = digitalRead(ENCODER_DT);

  if (clk != lastCLK && clk == LOW) {
    if (dt == HIGH) {
      frequency += step;
    } else {
      frequency = max(frequency - step, step);
    }
    setFrequency(frequency);
    displayFreq();
  }
  lastCLK = clk;

  if (digitalRead(ENCODER_SW) == LOW) {
    step = (step == 1000) ? 100000 : 1000;
    delay(300); // debounce
  }
}

void displayFreq() {
  u8g2.clearBuffer();
  u8g2.setFont(u8g2_font_ncenB08_tr);
  u8g2.setCursor(0, 20);
  u8g2.print("Freq:");
  u8g2.setCursor(0, 40);
  u8g2.setFont(u8g2_font_fub20_tr);
  u8g2.print(frequency / 1000.0, 3);
  u8g2.print(" kHz");
  u8g2.sendBuffer();
}

---

📡 Controllo da Bluetooth / Serial Monitor

Aggiungi questa funzione per ricevere un comando seriale del tipo: F2000000 → cambia frequenza a 2 MHz

Aggiunta a loop():

if (Serial.available()) {
  String input = Serial.readStringUntil('n');
  if (input.startsWith("F")) {
    unsigned long newFreq = input.substring(1).toInt();
    if (newFreq > 0 && newFreq < 40000000) {
      frequency = newFreq;
      setFrequency(frequency);
      displayFreq();
    }
  }
}

---

🔄 Sweep Automatico (opzionale)

Aggiungi funzione per sweep tra due frequenze:

void sweep(unsigned long fStart, unsigned long fStop, int delayMs) {
  for (unsigned long f = fStart; f <= fStop; f += step) {
    setFrequency(f);
    displayFreq();
    delay(delayMs);
  }
}

---

🧾 Espansioni Possibili

• Aggiungi un menù OLED per scegliere forma d’onda (quadra/sinusoidale)
• Salva ultime frequenze in EEPROM
• Porta USB-C con isolamento per strumenti da banco
• App Android Bluetooth per controllare la frequenza

---

✅ Conclusione

Hai ora una piattaforma DDS completamente controllabile:

• Manualmente con encoder
• Graficamente via display
• Remotamente via smartphone o PC

Tutorial: Come usare Generatore di Segnali AD9850 DDS

Il modulo AD9850 DDS è un generatore di segnali a sintesi diretta ideale per i maker che desiderano creare e modificare segnali sinusoidali con precisione. Questo componente è particolarmente utile per progetti di comunicazione radio, test e misurazione.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB tipo A-B
• Connessioni Jumper
• Software Arduino IDE

Passi

1. Collegare il modulo AD9850 DDS ai pin digitali dell’Arduino (verifica sul datasheet per i PIN specifici)
2. Scaricare e installare la libreria DDS nel software Arduino IDE
3. Caricare lo sketch di esempio fornito con la libreria su Arduino
4. Modificare le impostazioni dello sketch in base alle tue necessità (frequenza, ampiezza del segnale)
5. Verifica il funzionamento del modulo monitorando l’output sul Serial Monitor dell’Arduino IDE
6. Se necessario, aggiustare i parametri del segnale per ottimizzare le prestazioni del progetto

Codice di esempio

// Includere la libreria DDS
#include <DDS.h>

// Definire l'oggetto DDS e collegarlo ai PIN dell'Arduino
DDS dds(10, 9);

void setup() {
  Serial.begin(9600);
}

void loop() {
  // Impostare la frequenza del segnale (verifica sul datasheet per il range)
  dds.setFrequency(1000);
}

Mini-progetto

Crea un generatore di segnali AM con AD9850 DDS: modula un segnale audio su una frequenza portante stabilita dal modulo DDS

Errori comuni

• Impostare la frequenza del segnale al di fuori del range consentito (verifica sul datasheet)
• Non caricare correttamente lo sketch di esempio nel software Arduino IDE
• Omettere l’installazione della libreria DDS necessaria per il funzionamento del modulo
• Non verificare la connessione fisica tra AD9850 e Arduino

Accessori consigliati

• Modulo LCD 16×2
• Amplificatore audio
• Antenna di ricezione
• Regolatore di tensione LM317

Domande frequenti

Qual è la frequenza minima e massima che posso generare con AD9850 DDS?
La frequenza varia in base al clock fornito (verifica sul datasheet)

Come posso controllare il modulo AD9850 DDS senza usare Arduino?
Puoi utilizzare un microcontrollore compatibile o un circuito logico per inviare comandi al modulo
