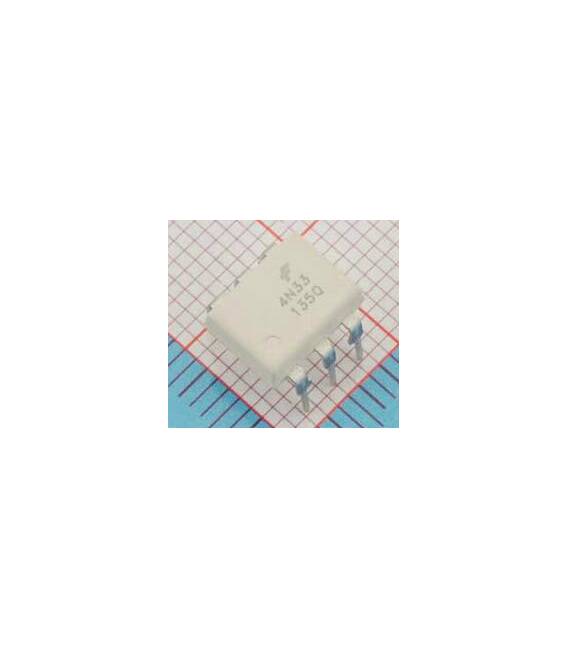

Optoisolatore 4N33 DIP-6

Descrizione

Tutorial: Come usare l’Optoisolatore 4N33 DIP-6

L’optoisolatore 4N33 è un componente fondamentale per proteggere circuiti sensibili da interferenze elettriche o danni dovuti a tensioni ad alte correnti. È ideale per i maker principianti che vogliono imparare la base della separazione galvanica tra due circuiti.

Cosa serve

• Arduino Uno
• Led rosso
• Resistenza 220 Ohm
• Connettori di testa

Passi

1. Collegare il connettore alla scheda Arduino utilizzando i seguenti pin: VCC a 5V, GND a GND.
2. Connettere l’uscita del LED rosso al pin digitalo 2 dell’Arduino e la resistenza di 220 Ohm tra il led e la porta digitale.
3. Collegare i pin dati dell’optoisolatore ai seguenti pin: IN a 3, OUT a 4.
4. Verifica tutti i collegamenti per assicurarti che siano corretti.
5. Apri Arduino IDE e carica lo sketch seguente nel tuo Arduino Uno.
6. Avvia il programma sul tuo computer ed osserva il comportamento del led rosso quando si interagisce con l’optoisolatore.

Codice di esempio

void setup() {
  pinMode(3, INPUT);
  pinMode(4, OUTPUT);
}

void loop() {
  if (digitalRead(3) == HIGH) {
    digitalWrite(2, HIGH);
  } else {
    digitalWrite(2, LOW);
  }
}

Mini-progetto

Crea un sistema di allarme semplice che utilizza l’optoisolatore per separare il circuito dell’allarme dal resto del dispositivo.

Errori comuni

• Collegamento errato tra i pin IN e OUT dell’optoisolatore.
• Scelta di una resistenza non adeguata per proteggere il LED.
• Utilizzo di tensione superiore alla tolleranza dell’optoisolatore.
• Ignorare la verifica dei collegamenti prima del test.

Accessori consigliati

• Resistenze variabili
• Sensori di movimento PIR
• Relè 5V

Domande frequenti

L’optoisolatore può essere usato in circuiti a bassa tensione?
Sì, l’4N33 è progettato per lavorare con alimentazioni fino a 70V.

Quali sono i vantaggi dell’utilizzo di un optoisolatore?
Protegge il circuito da interferenze elettriche e separa galvanicamente due parti del sistema.
