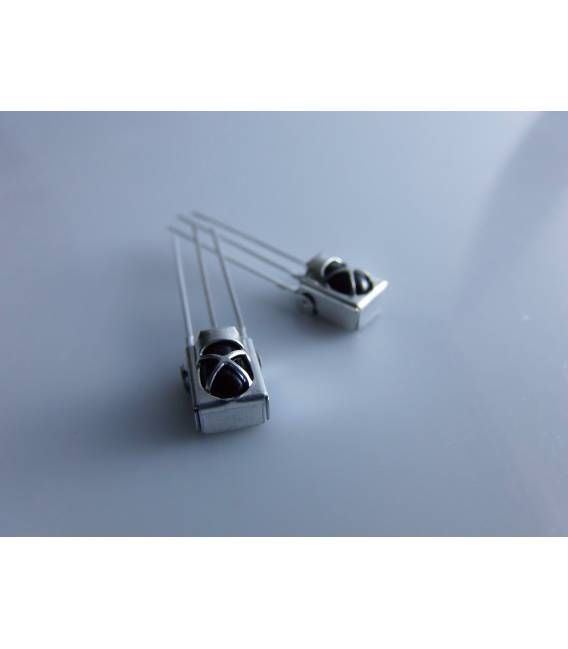

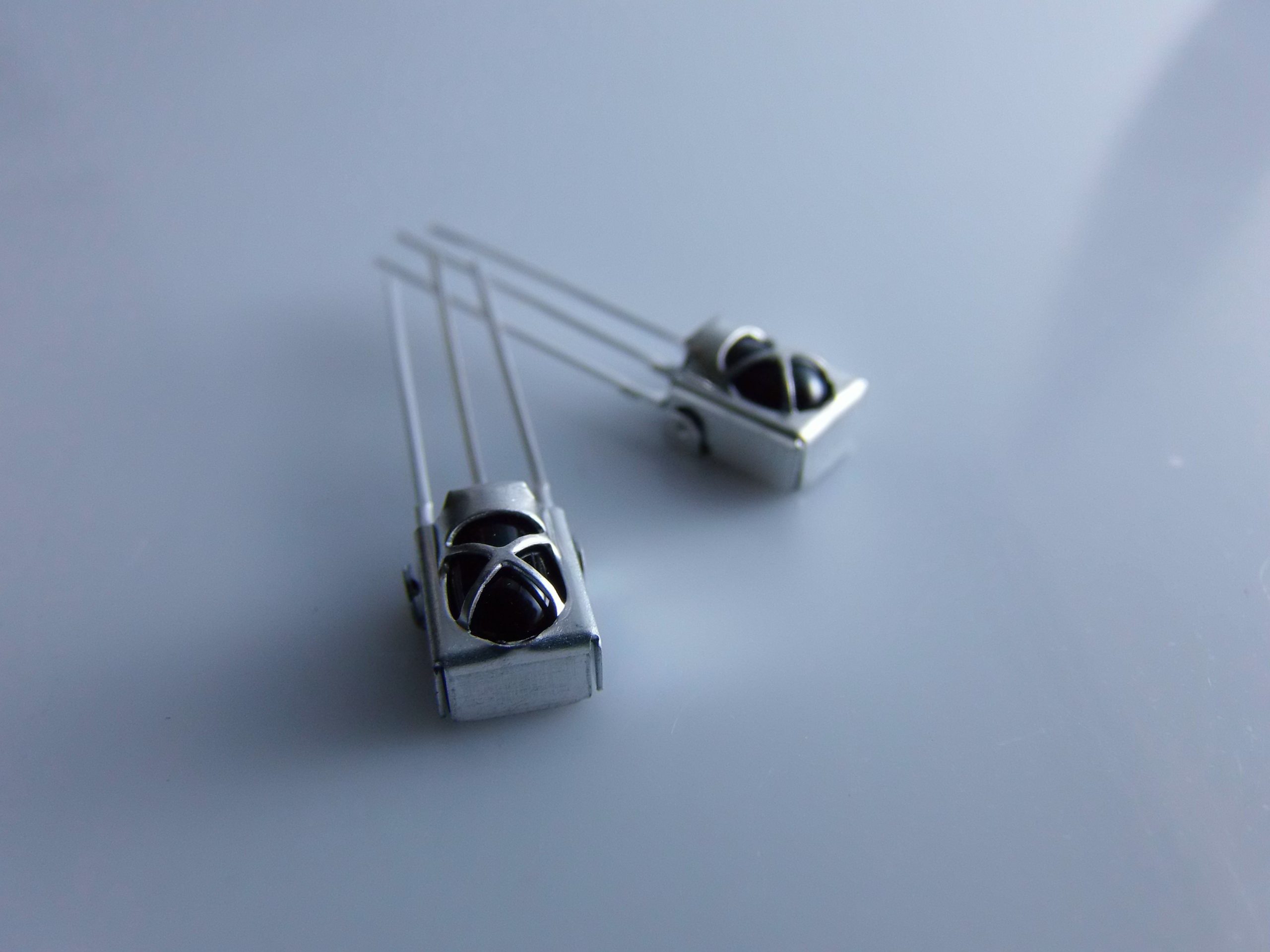

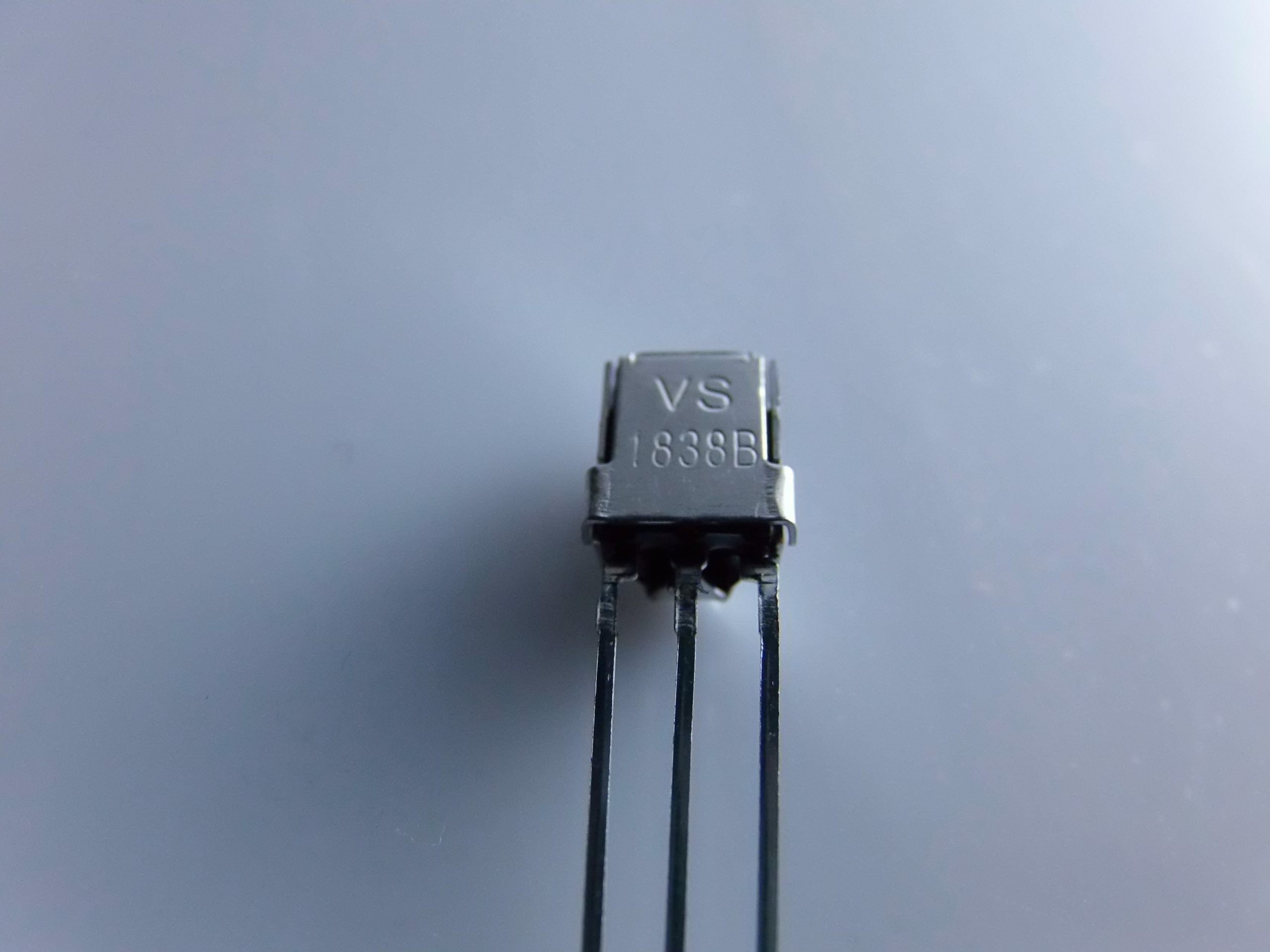

4 Pezzi 38Khz IR LED Ricevitore Infrarossi Universale TL1838 VS1838B arduino compatibile

Descrizione

[vc_row][vc_column][vc_column_text]Ecco una descrizione completa del modulo ricevitore a infrarossi TL1838 / VS1838B 38kHz, insieme a una guida dettagliata per l’utilizzo con Arduino, comprensiva di esempi pratici e codice di esempio.

---

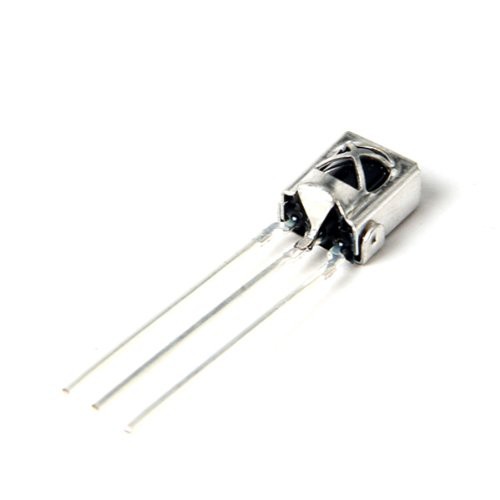

🔧 Modulo 38kHz IR LED Ricevitore Infrarossi TL1838 / VS1838B – Descrizione Tecnica

📦 Cos’è

Il TL1838 o VS1838B è un modulo ricevitore IR (infrarossi) progettato per ricevere segnali modulati a 38 kHz, tipici dei telecomandi IR (come quelli della TV). È comunemente usato in progetti di elettronica con Arduino, ESP32, Raspberry Pi e altri microcontrollori per ricevere comandi da un telecomando IR.

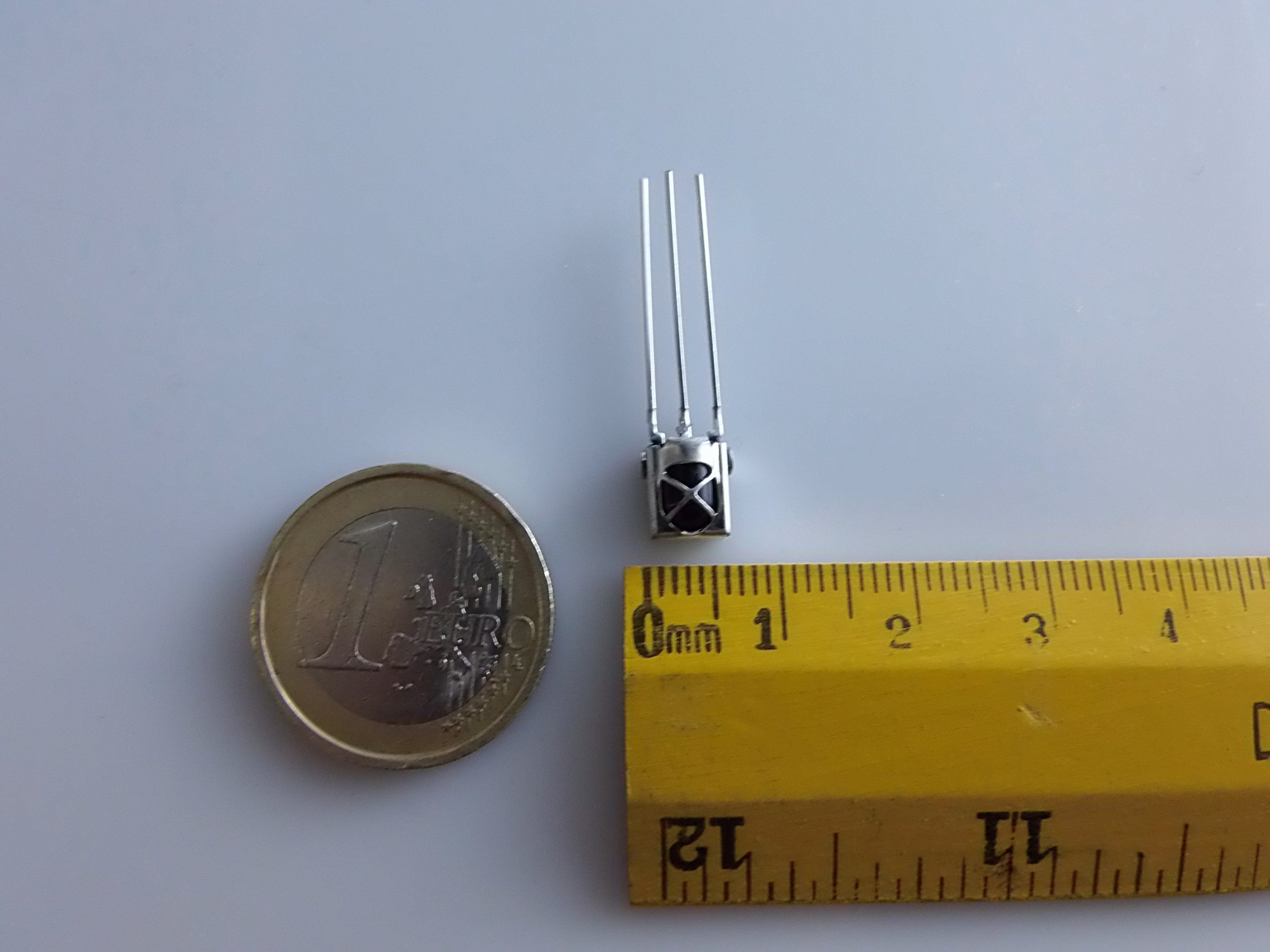

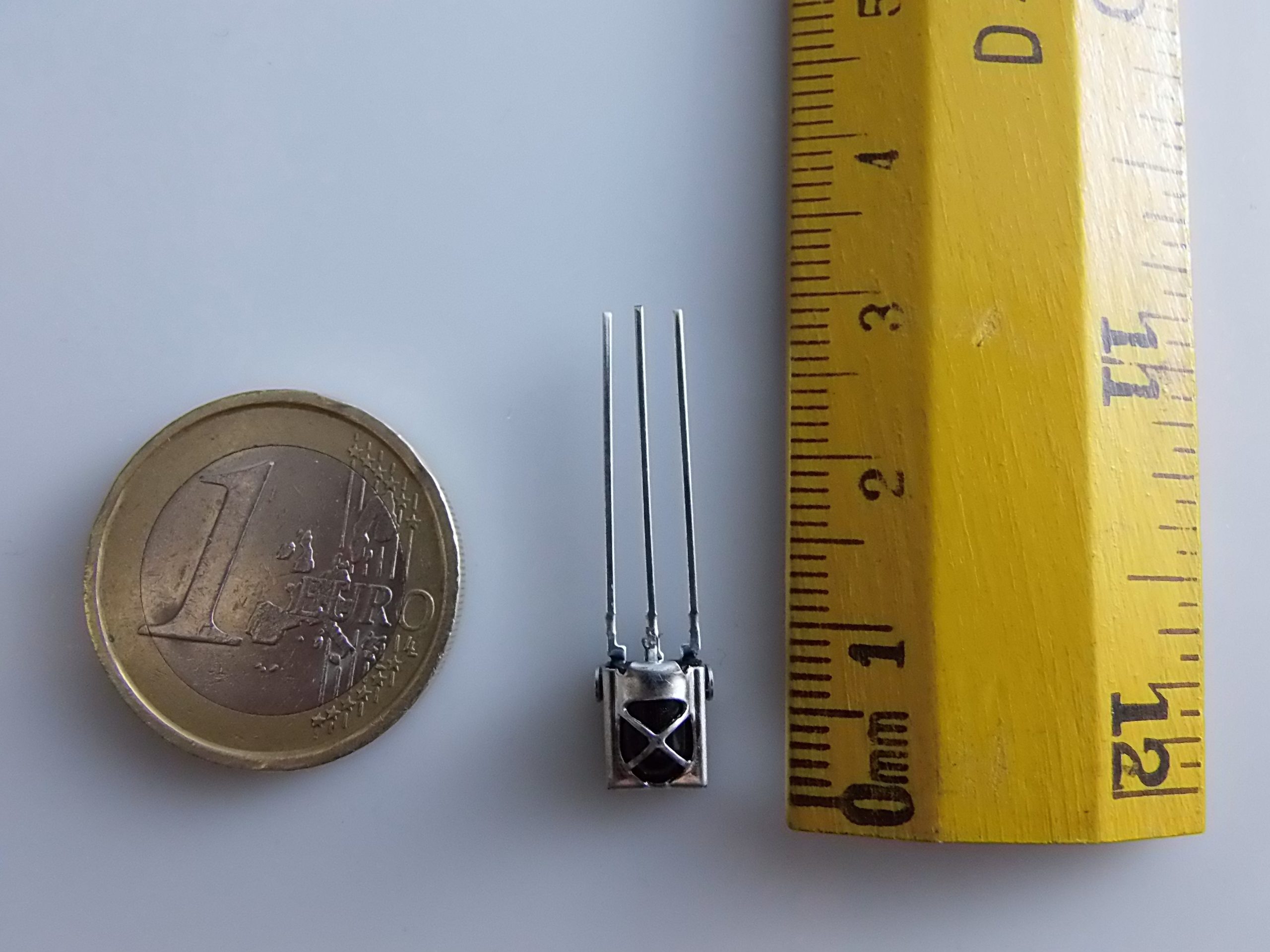

⚙️ Specifiche Tecniche

• Modello: TL1838 o VS1838B
• Frequenza di ricezione: 38 kHz
• Alimentazione: 2.7 – 5.5 V
• Corrente di lavoro: ~0.4 mA
• Angolo di ricezione: ±45°
• Distanza massima: fino a 18 m (dipende dalla potenza del trasmettitore e condizioni ambientali)
• Formato di uscita: segnale digitale (LOW quando riceve segnale, HIGH altrimenti)
• Filtraggio automatico: luce ambientale, rumore, e impulsi non modulati

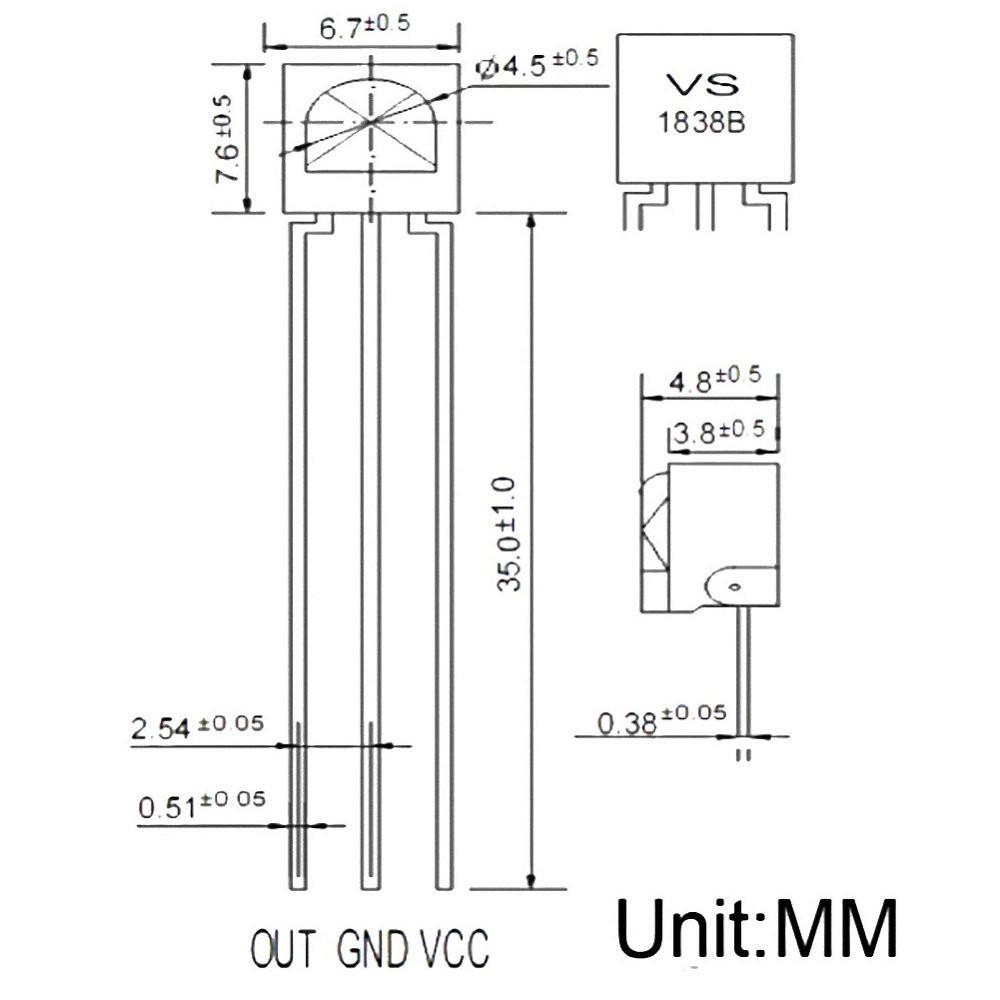

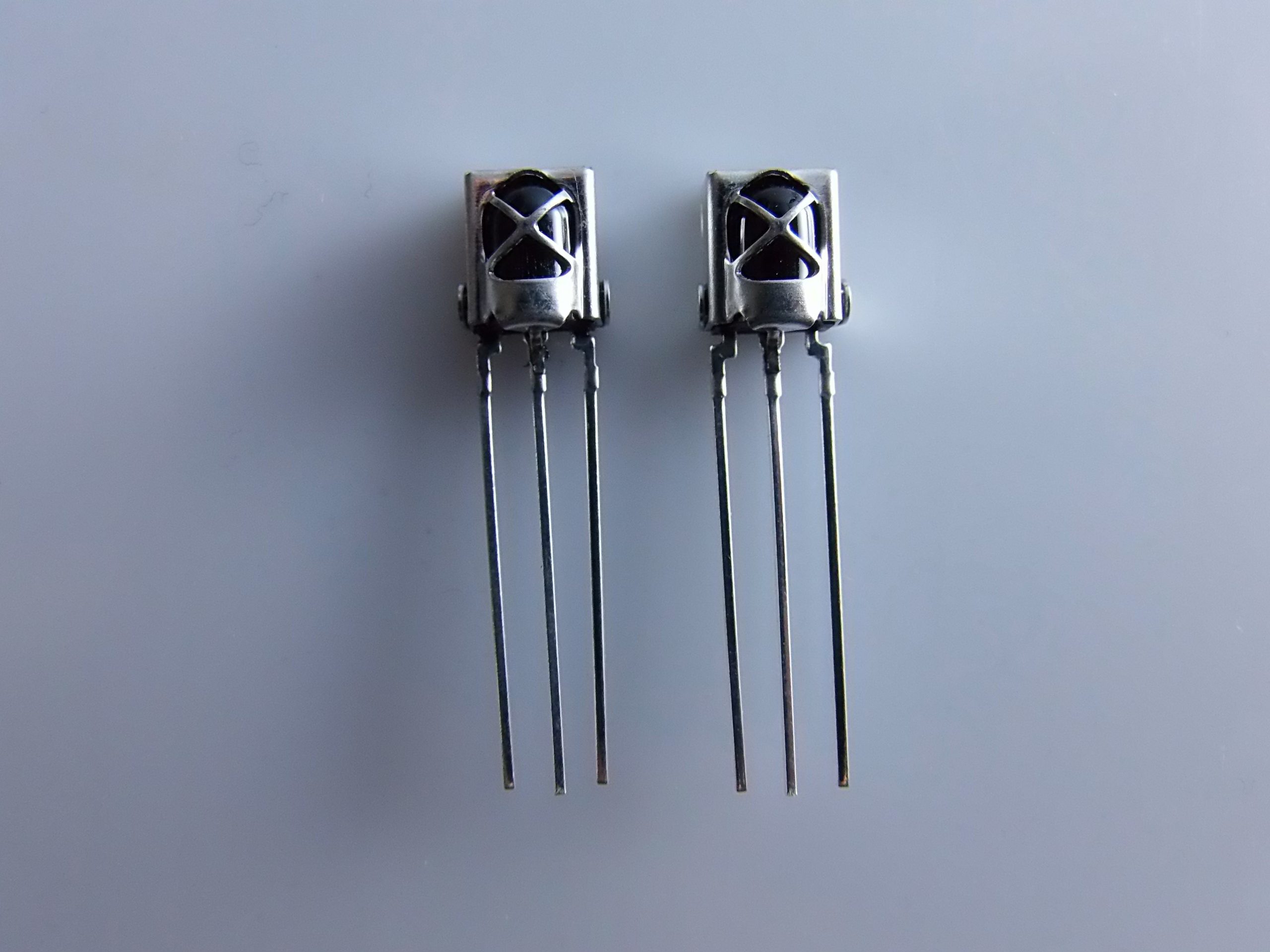

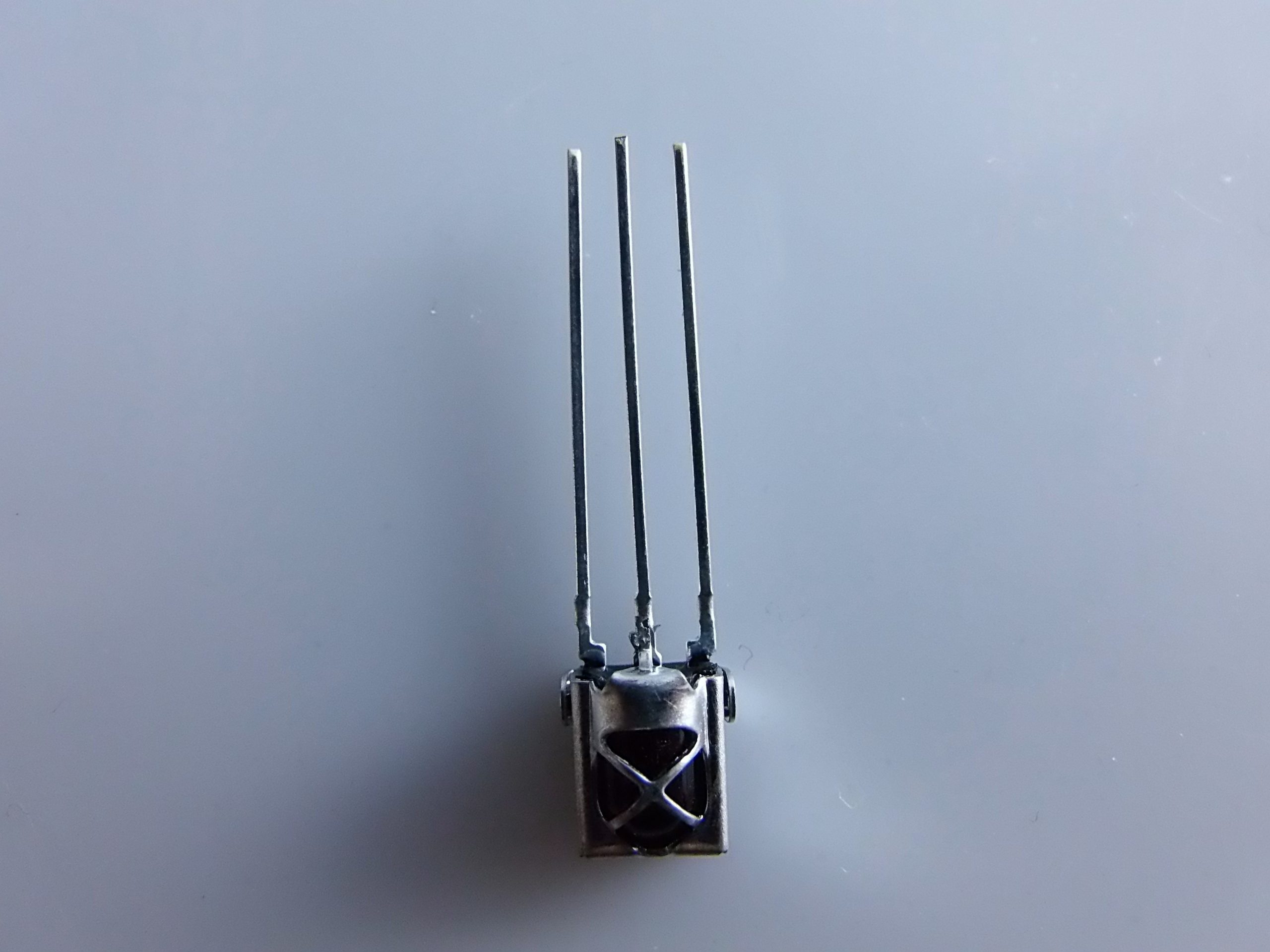

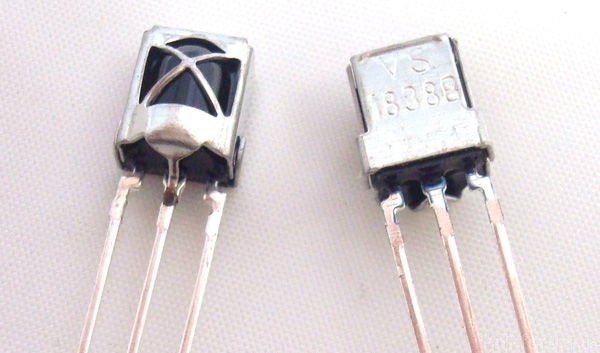

📌 Pinout

Il modulo solitamente ha 3 pin (da sinistra a destra guardando il sensore frontalmente con il “cupolino” rivolto verso di te):

1. OUT: Segnale di uscita (collegare al pin digitale di Arduino)
2. GND: Massa
3. VCC: Alimentazione (5V)

⚠️ Attenzione: alcuni moduli potrebbero avere una disposizione diversa dei pin. Verificare sempre lo schema del produttore.

---

🧪 Collegamento con Arduino

🛠️ Schema di Collegamento

Modulo IR (VS1838B/TL1838)	Arduino
OUT	Pin D11
GND	GND
VCC	5V

---

📦 Libreria Necessaria

Per semplificare l’uso del modulo, utilizziamo la libreria IRremote.

🔌 Installazione della Libreria

1. Apri l’IDE di Arduino
2. Vai su Sketch > Include Library > Manage Libraries
3. Cerca IRremote
4. Installa la libreria “IRremote” di shirriff / z3t0 / ArminJo

---

🧪 Esempio: Leggere il codice di un telecomando

#include <IRremote.h>

const int RECV_PIN = 11;
IRrecv irrecv(RECV_PIN);
decode_results results;

void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn(); // Avvia la ricezione IR
  Serial.println("Ricevitore IR pronto");
}

void loop() {
  if (irrecv.decode(&results)) {
    Serial.print("Codice ricevuto: ");
    Serial.println(results.value, HEX); // Stampa in esadecimale
    irrecv.resume(); // Pronto per il prossimo segnale
  }
}

✅ Cosa fa

• Riceve i codici IR da un telecomando
• Stampa i codici in esadecimale nel Serial Monitor

---

🛠️ Come Usarlo nei Progetti

Una volta che hai letto i codici IR, puoi usarli per controllare dispositivi. Esempio:

🧠 Esempio: Accendere un LED con un telecomando

#include <IRremote.h>

const int RECV_PIN = 11;
const int ledPin = 7;
IRrecv irrecv(RECV_PIN);
decode_results results;

const unsigned long codiceAccensione = 0xFFA25D; // Inserisci il codice ricevuto dal telecomando

void setup() {
  Serial.begin(9600);
  pinMode(ledPin, OUTPUT);
  irrecv.enableIRIn();
}

void loop() {
  if (irrecv.decode(&results)) {
    if (results.value == codiceAccensione) {
      digitalWrite(ledPin, !digitalRead(ledPin)); // Toggle LED
      delay(300); // debounce
    }
    irrecv.resume();
  }
}

---

❓ Domande Frequenti (FAQ)

🔹 Posso usare qualsiasi telecomando?

Sì, purché trasmetta su 38 kHz, come la maggior parte dei telecomandi per TV/DVD/Aria condizionata.

🔹 Ricevo sempre FFFFFFFF?

Il valore 0xFFFFFFFF è spesso un codice di ripetizione. Serve a indicare che stai tenendo premuto un tasto. Usa il valore iniziale per identificare il tasto.

🔹 Posso controllare più funzioni?

Sì. Basta rilevare i vari codici per ogni tasto del telecomando e associarli a diverse azioni nel codice.

---

📌 Consigli per l’Uso

• Evita luce solare diretta: può interferire con il segnale.
• Usa una breadboard pulita per test iniziali.
• Puoi aumentare la stabilità con un condensatore da 10µF tra VCC e GND (opzionale).
• Se hai problemi con la lettura, prova a invertire OUT e GND, alcuni moduli hanno etichette invertite.

---

Se vuoi posso fornirti:

• Schema Fritzing del collegamento
• Codice per accendere più LED con diversi tasti
• Integrazione con relè o dispositivi domotici
