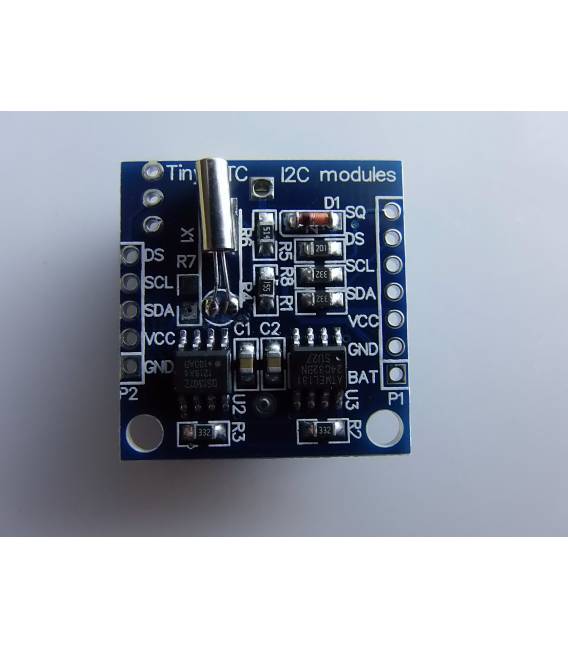

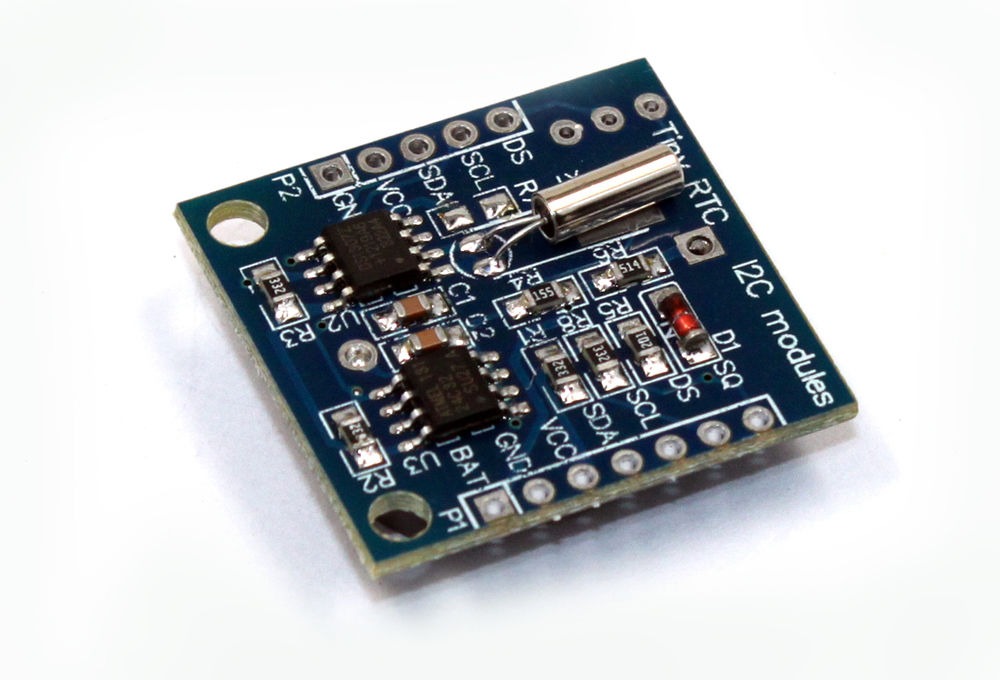

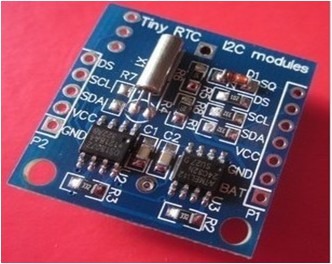

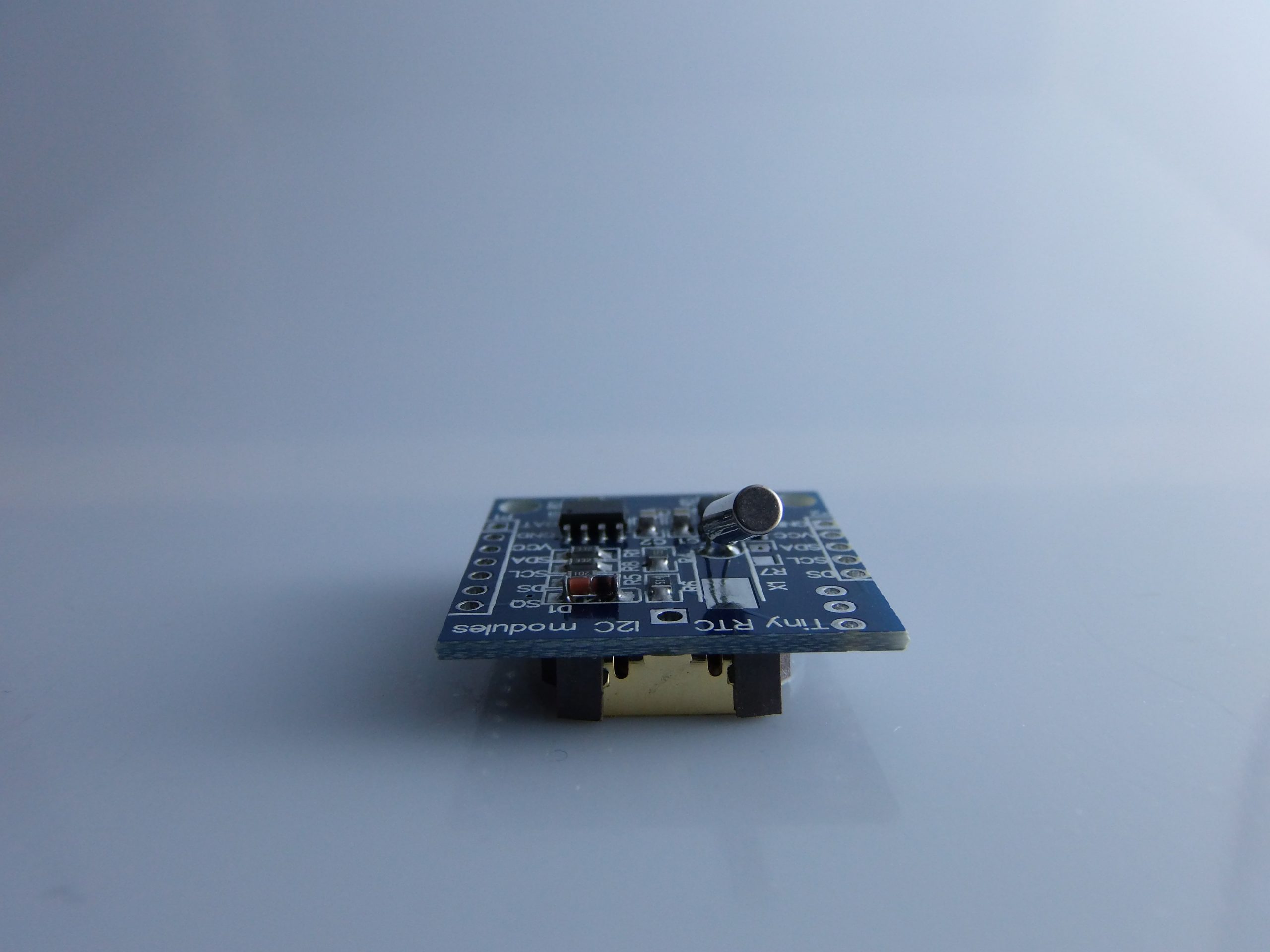

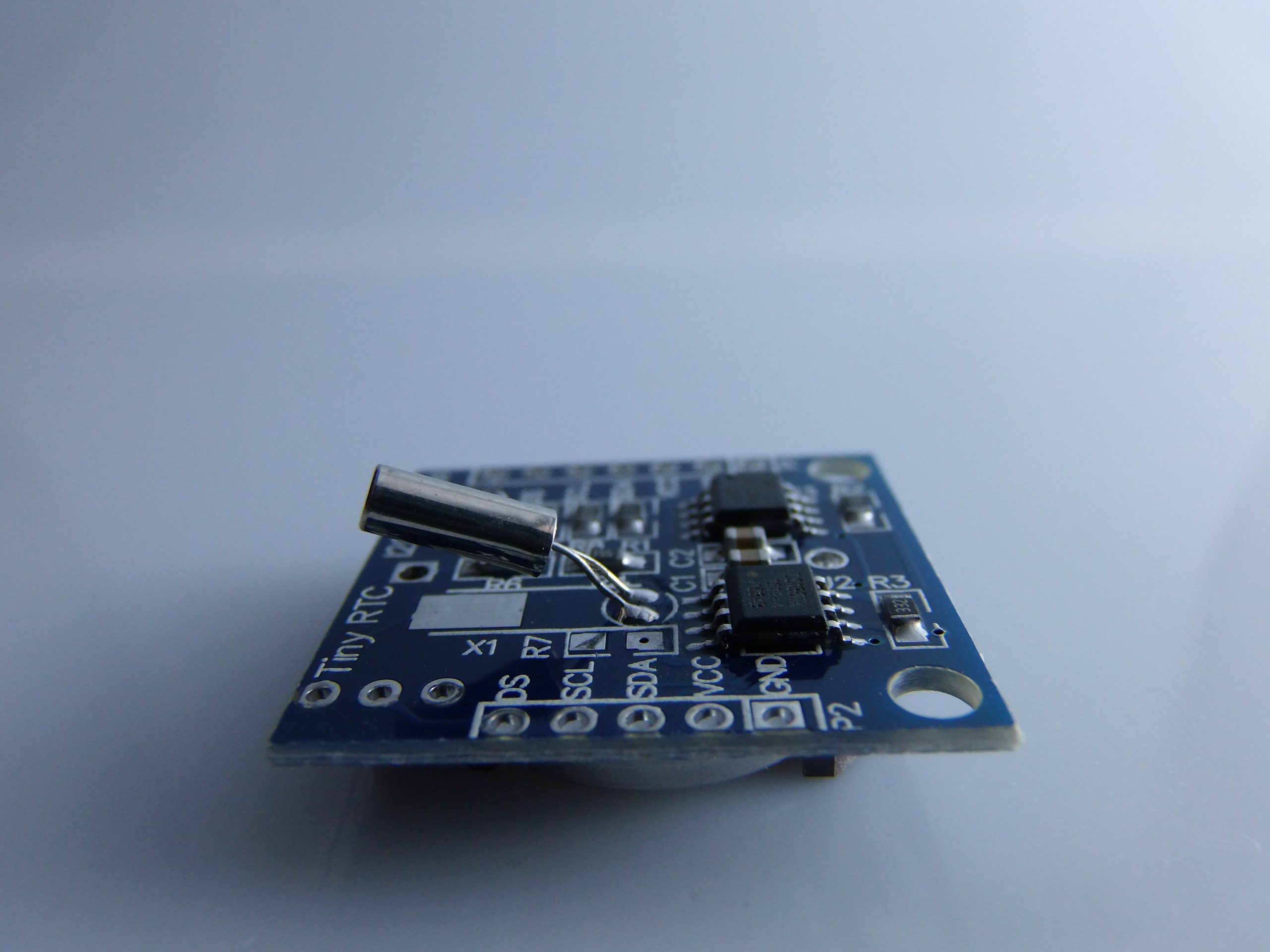

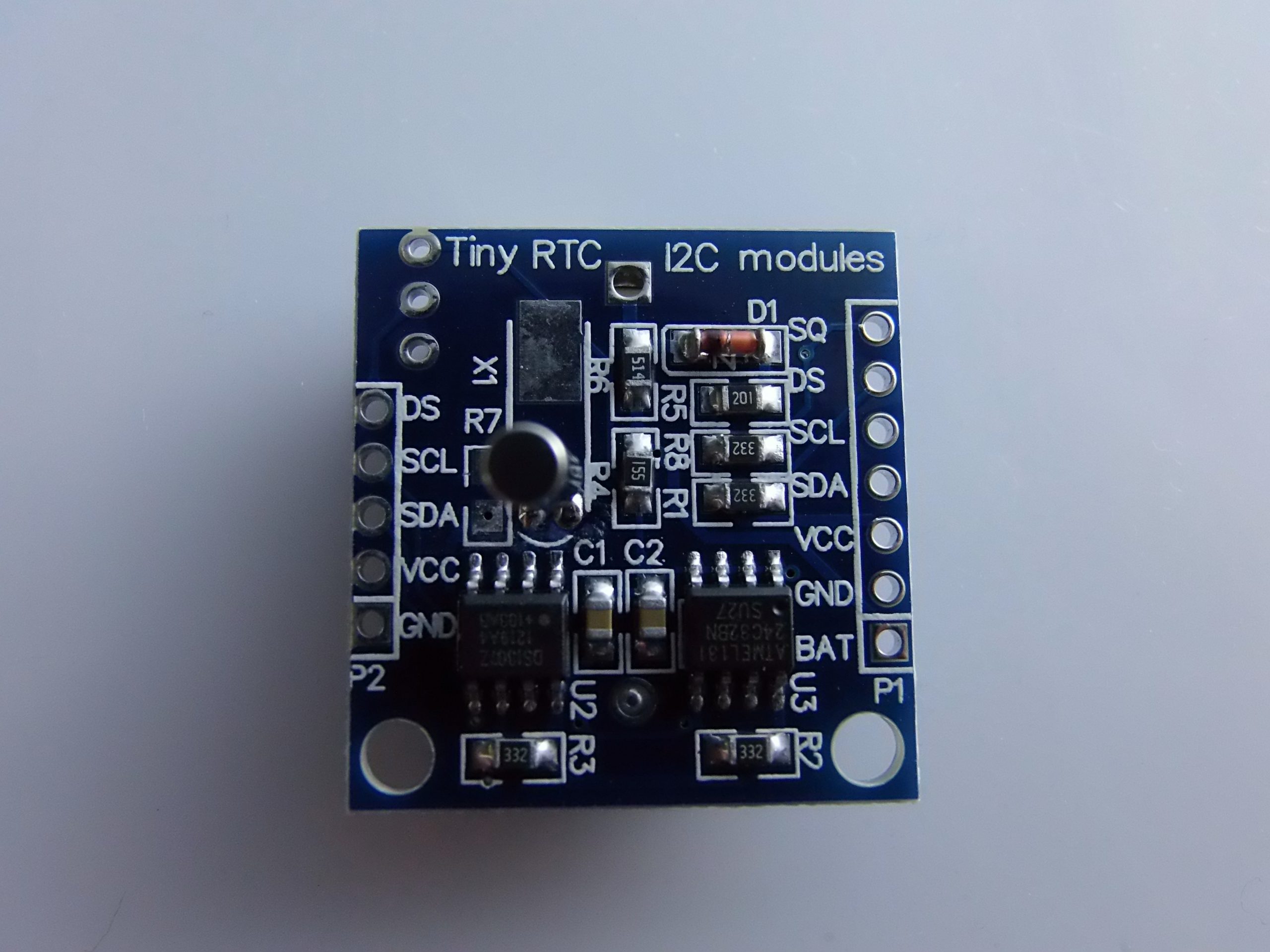

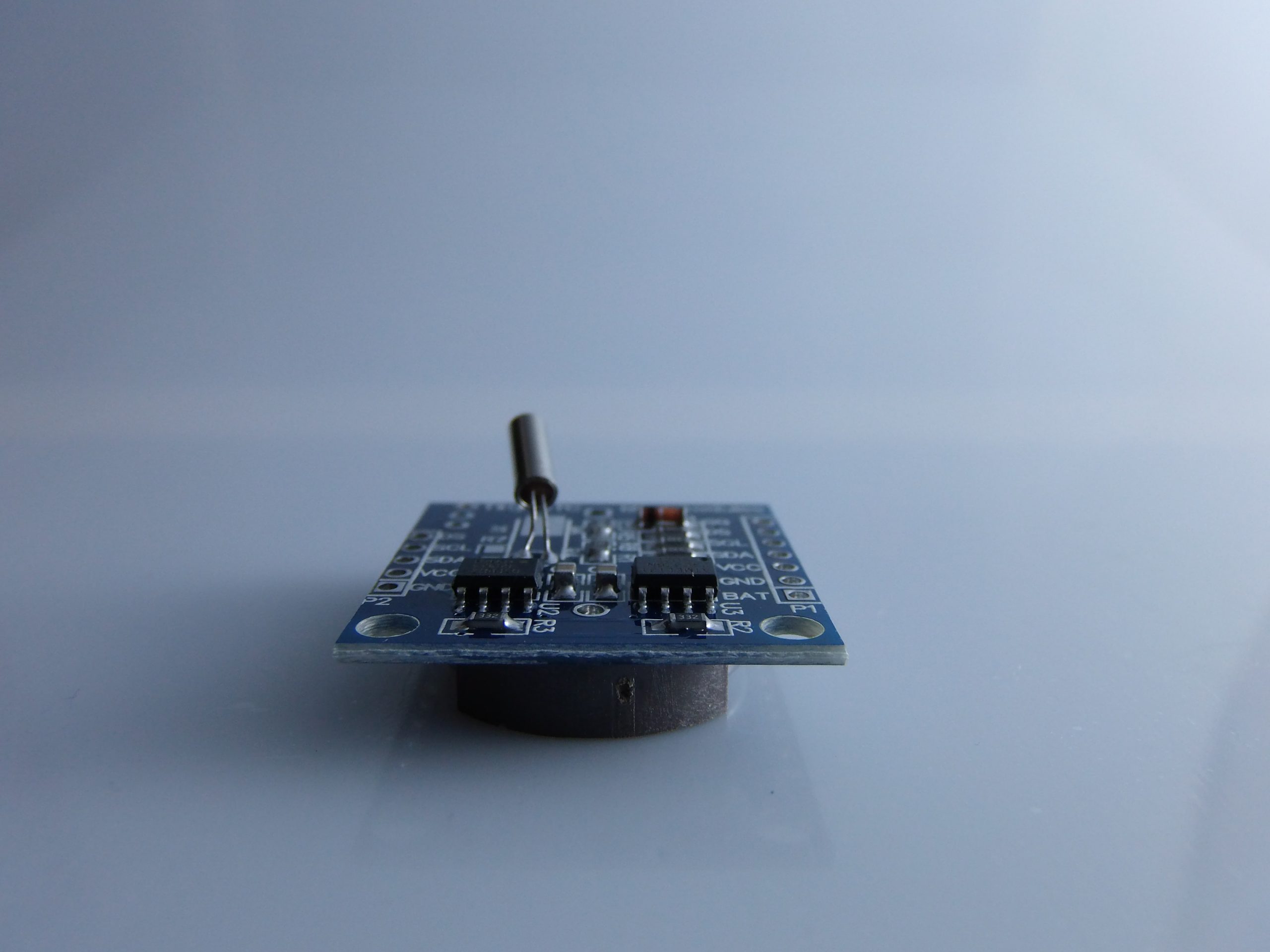

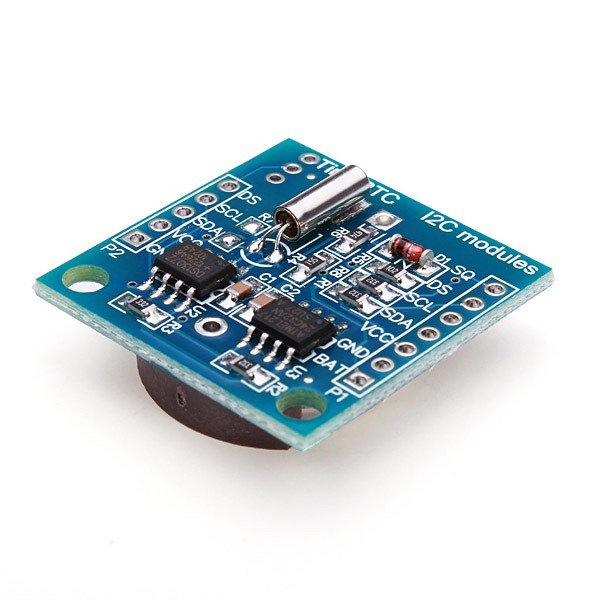

DS1307 Tiny RTC I2C modulo orologio e calendario con memoria e batteria AT24C32

DS1307 Tiny RTC I2C modulo orologio e calendario con memoria e batteria AT24C32

View More

0,86

(18 customer reviews)

Disponibile (ordinabile)

Product Description

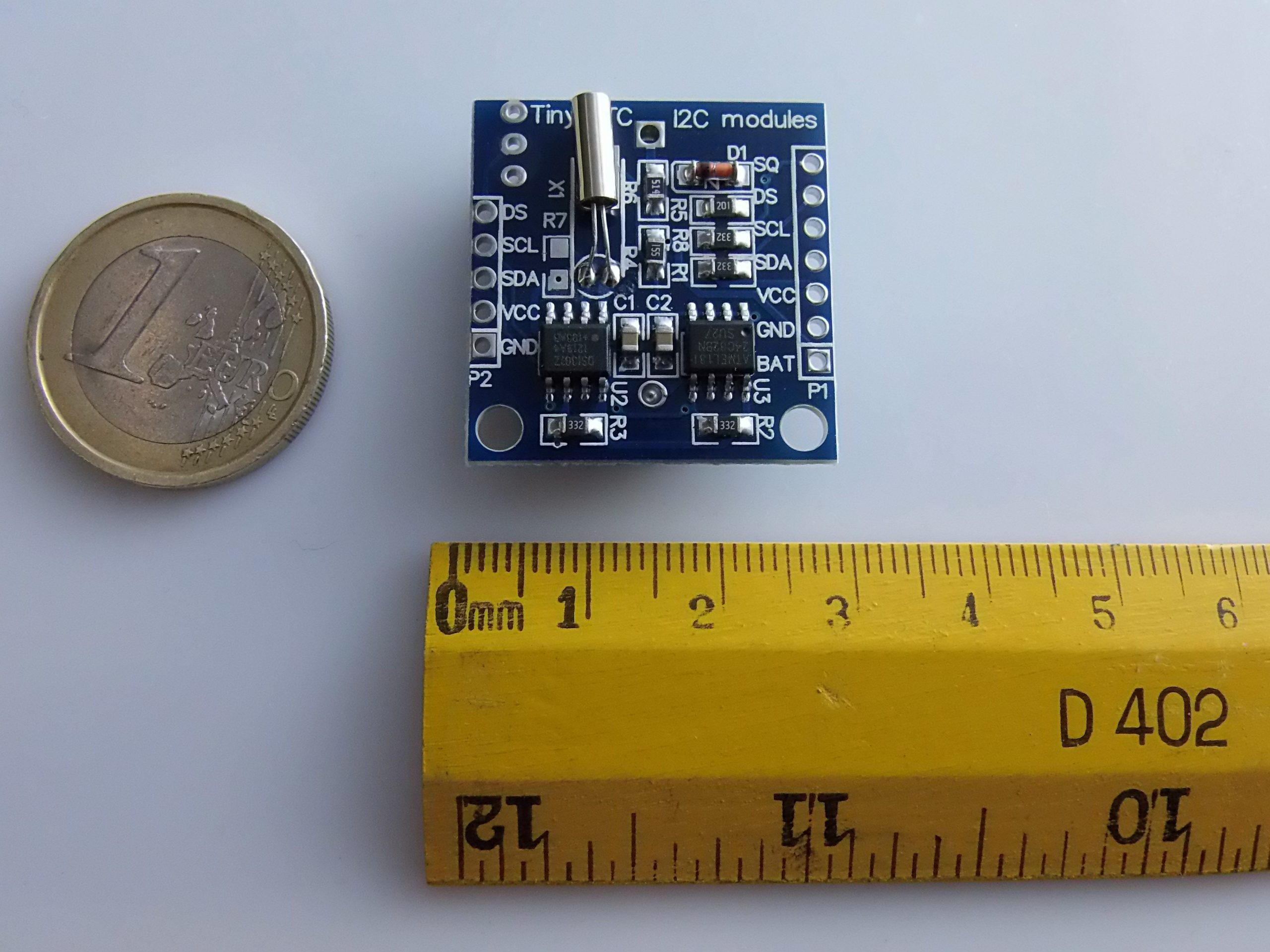

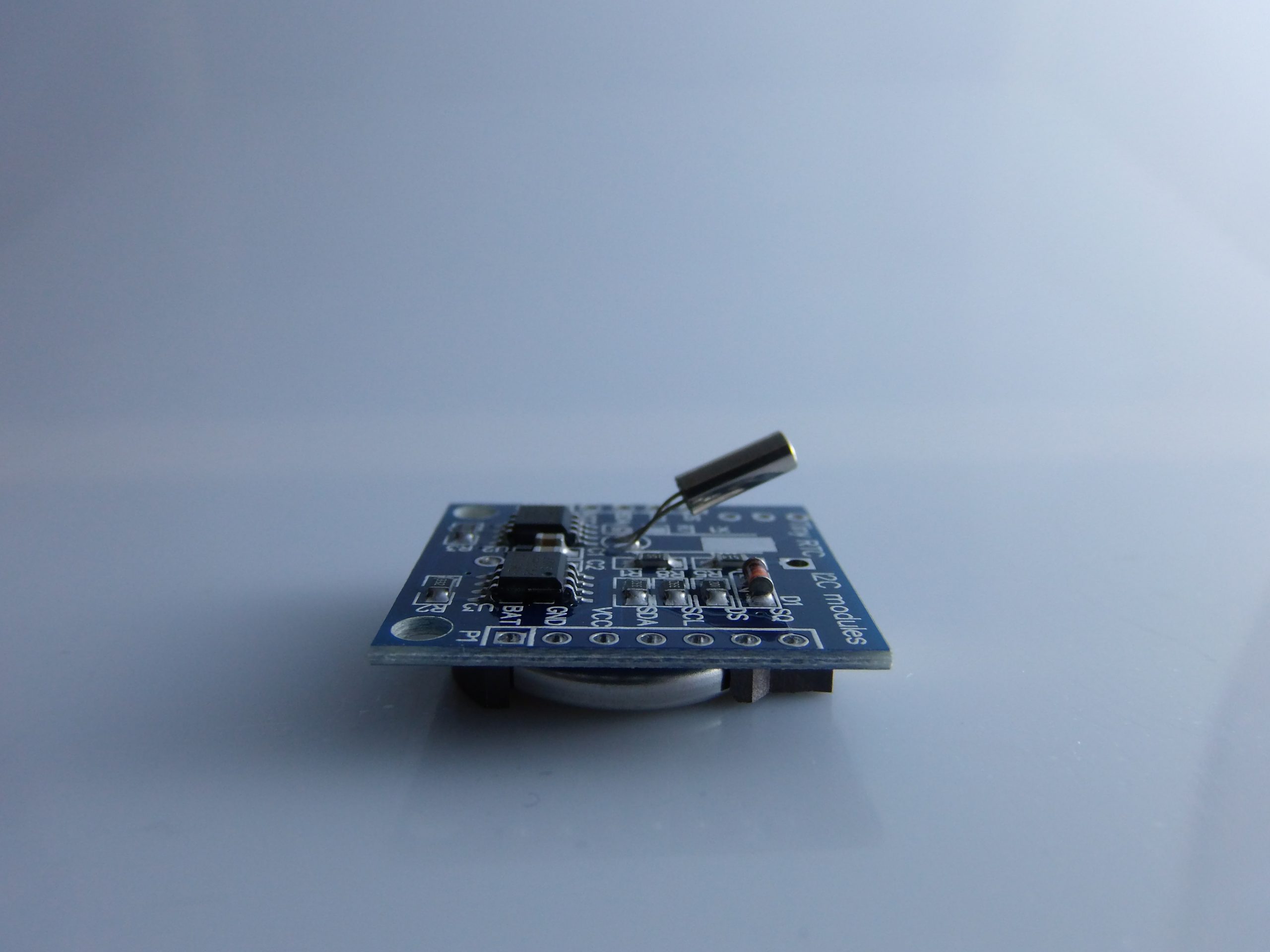

DS1307 Tiny RTC I2C modulo orologio e calendario con memoria e batteria AT24C3

Il modulo RTC (Real Time Clock) fornisce misurazione del tempo a lungo termine e risulta incredibilmente semplice da interfacciare al modulo Arduino. La memoria tiene conto e memorizza tutte le informazioni relative il conteggio di secondi, minuti, ore, giorno, data, mese e anno. Il modulo utilizza i pin analogici Arduino A4 e A5 per la comunicazione seriale “I2C”. Nessun altro pin di Arduino viene impiegato dal modulo tranne quello di alimentazione e GND, quindi restano tutti disponibili per il collegamento ad altri dispositivi. presente una batteria tampone CR2032 che consente di alimentare il dispositivo e garantisce un funzionamento esteso a lungo termine anche sconnesso a MCU. Il circuito risulta essere totalmente indipendente, incrementa senza nessun aiuto da parte del microcontrollore e con una carica completa della batteria presente in grado di essere funzionante per 1 anno intero.

CARATTERISTICHE PRINCIPALI:

Interfaccia I2C a due fili
Ore: Minuti: Secondi AM / PM
Giorno Mese, Data – Anno
Dimensioni: 28x25x10mm
Leap compensazione anno
Calendario preciso fino a 2100
Pin di uscita 1 Hz

Specifiche tecniche:
56 byte di RAM non volatile
Tensione di ingresso: 4.5 ~ 5.5Vcc
Corrente di funzionamento a batteria: inferiore a 500nA
I/O: seriale I2C
Temperatura di funzionamento: ~ />Strip connessione: 2.54mm
Dimensioni: 28 x 28 x 7 mm
Peso: 6 g

di connessione:
P2
1. DS
2. SCL
3. SDA
4. VCC
5. GND

P1
1. SQ
2. DS
3. SCL
4. SDA
5. VCC
6. GND
7. BAT

GENERALI

MODELLO

I2C RTC DS1307 AT24C32

MATERIALI

Rame + componenti

COMPATIBILITA’

ARDUINO

PESO E DIMENSIONI

PESO DEL PRODOTTO

7g

PESO DEL PACCHETTO

0.115 kg

DIMENSIONI DEL PRODOTTO

(L x P x A)

3 x 3 x 2 cm

DIMENSIONI DEL PACCHETTO

(L x W x H)

< / td>

5 x 7 x 2 cm

CONTENUTO DELLA CONFEZIONE

CONTENUTO DELLA CONFEZIONE

1 x Modulo

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e pubblicheremo il primo possibile nel nostro sito.
