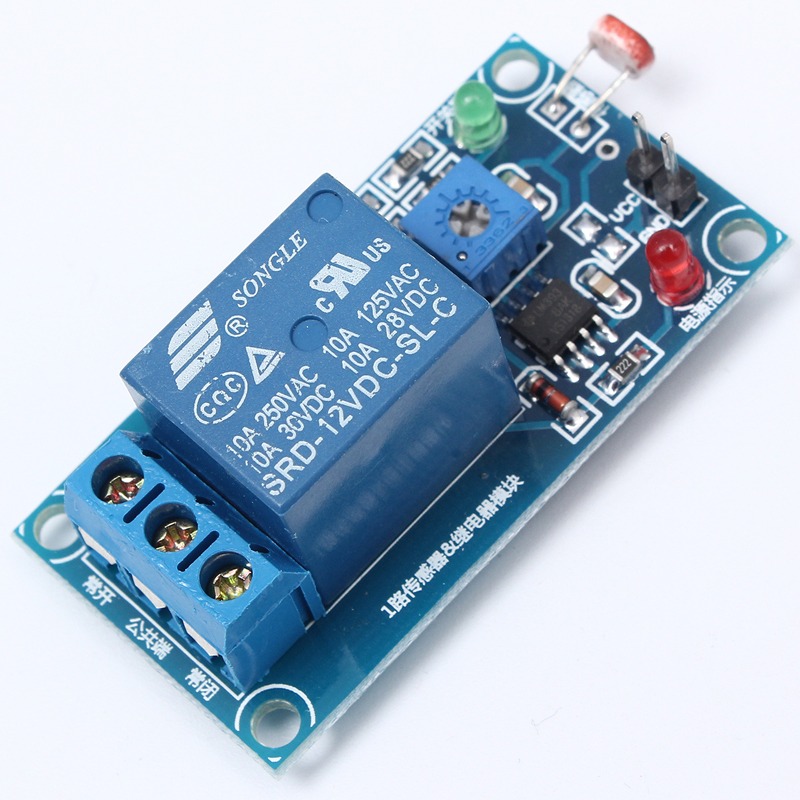

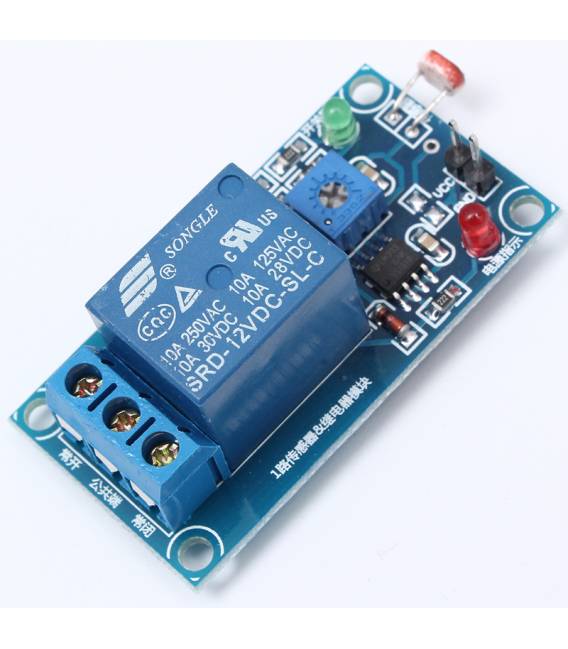

12V Modulo Relè con Fotoresistenza Sensore di Rilevamento della Luce

Descrizione

[vc_row][vc_column][vc_column_text]

✅ Descrizione Completa del Modulo 12V Relè con Fotoresistenza (LDR) per Rilevamento della Luce

---

📦 Descrizione del Modulo

Il Modulo Relè 12V con Sensore di Luce (LDR) è un dispositivo compatto che consente di attivare/disattivare un carico elettrico (es. lampada, ventola, motore, ecc.) in base all’intensità della luce ambientale. È basato su una fotoresistenza (LDR) che varia la sua resistenza in funzione della luce, e su un relè a 1 canale controllato tramite un comparatore di tensione (tipicamente un LM393 o simile).

---

🔧 Specifiche Tecniche

Caratteristica	Valore
Tensione di funzionamento	12V DC
Tipo di relè	1 Canale, 10A @ 250VAC / 10A @ 30VDC
Sensore	Fotoresistenza (LDR)

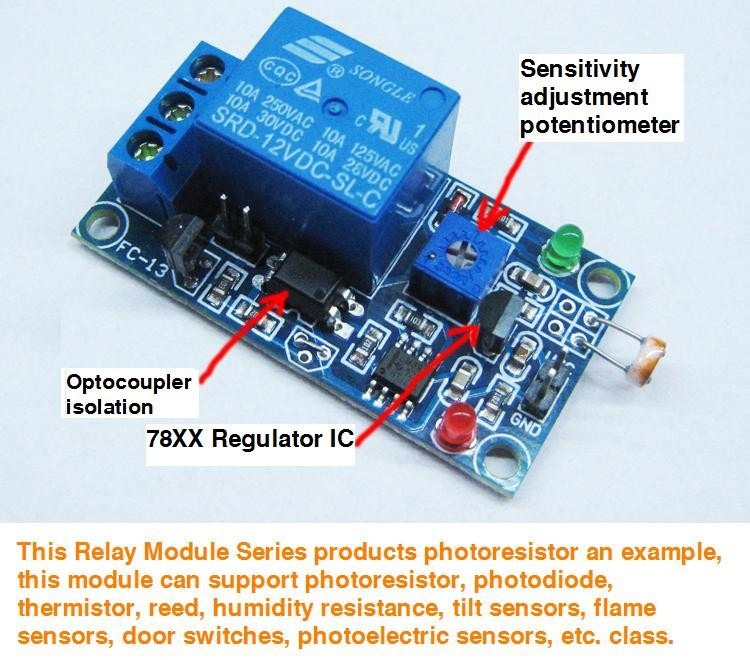

Regolazione soglia	Trimmer potenziometrico
Uscita relè	NC (Normalmente Chiuso), NO, COM
Indicatore LED	Stato del relè (ON/OFF)
Chip comparatore	LM393 (o simile)

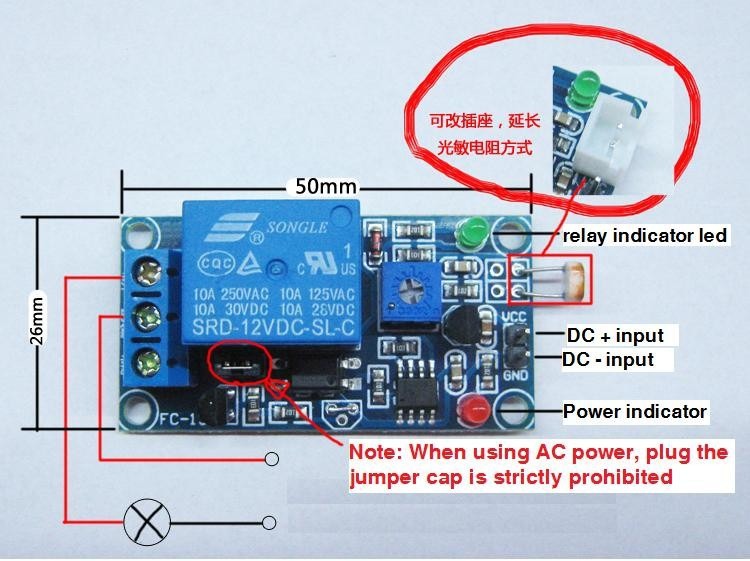

Dimensioni	Circa 5cm x 2.6cm x 1.8cm

---

⚙️ Funzionamento

1. Il sensore LDR legge l’intensità della luce.
2. Il valore viene confrontato con una soglia impostata tramite il trimmer.
3. Quando la luce supera (o scende sotto) la soglia, il relè si attiva o disattiva.
4. Puoi usare i contatti del relè per controllare dispositivi ad alta tensione (230V) o bassa tensione (12V, 24V).

🔒 Attenzione: Se controlli carichi ad alta tensione (es. 230V AC), assicurati di avere competenze elettriche o chiedi supporto a un tecnico qualificato.

---

🧠 Guida all’Uso con Arduino

🧰 Materiale Necessario

• 1x Arduino Uno/Nano
• 1x Modulo Relè 12V con LDR
• 1x Alimentatore 12V DC per il modulo
• Cavi jumper
• (Facoltativo) Breadboard
• (Facoltativo) Lampada o LED 220V/12V

---

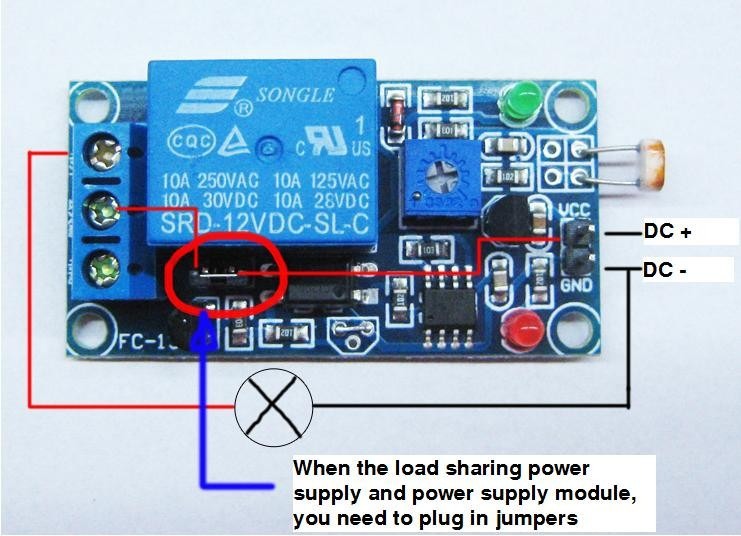

🧲 Schema di Collegamento

Il modulo non è progettato per essere alimentato direttamente da Arduino (assorbe troppo). Serve un’alimentazione esterna da 12V.

Collegamenti:

Modulo Relè	Collegamento
VCC (12V)	Alimentatore 12V +
GND	GND Arduino & Alimentatore
OUT/IN (Trigger)	Pin digitale Arduino (es. D2)
NO / COM / NC	Carico elettrico

---

🔌 Esempio di Programmazione con Arduino

In questo esempio, Arduino legge lo stato del relè (quando viene attivato dal sensore di luce) e accende un LED di notifica:

#define RELAY_SIGNAL 2    // Pin collegato al modulo (OUT)
#define LED 13            // LED integrato su Arduino

void setup() {
  pinMode(RELAY_SIGNAL, INPUT);
  pinMode(LED, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int stato = digitalRead(RELAY_SIGNAL);
  if (stato == HIGH) {
    digitalWrite(LED, HIGH);
    Serial.println("Luce accesa - Relè attivato");
  } else {
    digitalWrite(LED, LOW);
    Serial.println("Luce spenta - Relè disattivato");
  }
  delay(500);
}

🔧 Nota: Se vuoi che sia Arduino a controllare il relè, ti serve un modulo relè “standard” a 5V e non questo, che ha trigger automatico.

---

🧪 Esempi di Utilizzo

1. Accensione luci al tramonto: il relè si attiva quando la luce scende sotto una soglia (impostata con il trimmer).
2. Sistema di irrigazione: attiva una pompa solo durante il giorno.
3. Illuminazione notturna automatica: accende lampade al crepuscolo.
4. Protezione solare motorizzata: chiude tende quando c’è troppa luce.

---

🔍 Come Calibrare la Soglia del Sensore

• Ruota il trimmer sul modulo per aumentare o diminuire la sensibilità alla luce.
• Quando la luce ambientale raggiunge la soglia impostata, il relè si attiva/disattiva.
• Il LED a bordo si accende quando il relè è attivo.

---

📌 Considerazioni Finali

• Il modulo non richiede codice Arduino per funzionare in automatico: è un sistema autonomo basato sulla luce.
• Arduino può essere usato per monitorare o reagire allo stato del relè.
• Non alimentarlo mai con 5V direttamente da Arduino: serve 12V DC stabile.

---
