In offerta!

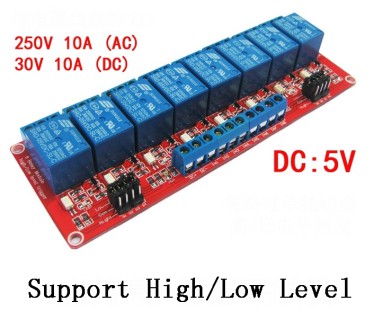

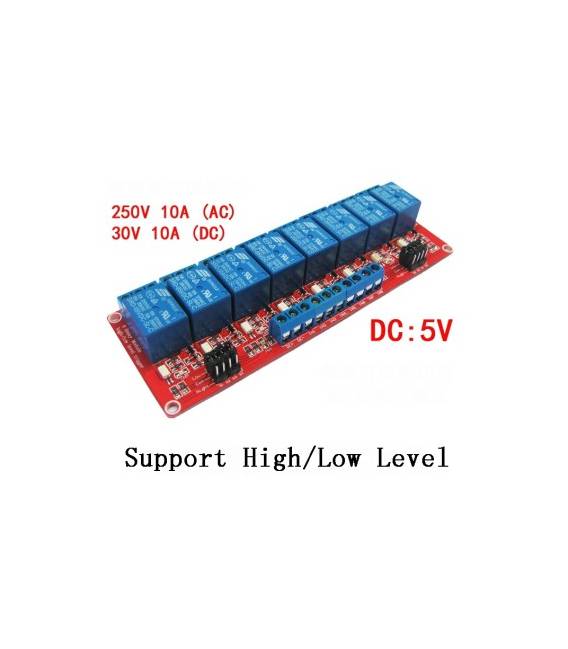

8 Canali 5V Relè con Optoaccoppiatore ogni canale supporta livello alto/basso

Il prezzo originale era: 19,44 €.Il prezzo attuale è: 14,09 €. Escluso IVA

Il relè 8 canali 5V ARD001331 supporta livelli alto/basso su ogni canale, ideale per Arduino e progetti elettronici. Ottimo per automatizzare i tuoi circuiti.

11 disponibili (ordinabile)

COD: ARD001331 Categorie: ,

Descrizione

Cos’è

L’8 Canali 5V Relè con Optoaccoppiatore ARD001331 è un modulo di controllo elettrico progettato per essere utilizzato in combinazione con Arduino o altri microcontrollori. Questo dispositivo consente di controllare dispositivi elettrici tramite segnali digitali, offrendo una protezione aggiuntiva contro i picchi di corrente grazie agli optoaccoppiatori integrati su ogni canale.

Caratteristiche

  • 8 relè indipendenti con optoaccoppiatore per ciascuno
  • Voltage operativo: 5V
  • Livello di controllo: supporta livello alto/basso su ogni canale

A cosa serve

Questo relè è ideale per progetti che richiedono l’attivazione o la disattivazione di dispositivi elettrici basati su condizioni specifiche. Ecco alcuni esempi di utilizzo: sistema di controllo automatico per luci esterne, attivazione di apparecchiature domestiche o industriali in base a segnali digitali provenienti da Arduino.

Tutorial: Come usare Relè a 8 canali con optoaccoppiatori

Questo modulo di relè è ideale per chiunque voglia controllare dispositivi elettrici da un circuito Arduino. Con ottima protezione contro i picchi di corrente grazie agli optoaccoppiatori, è adatto sia a progetti domestici che industriali.

Cosa serve

  • Arduino Uno o compatibile
  • Cavo jumper male-femmina
  • Potenziale 5V per alimentare il modulo

Passi

  1. Collega VCC e GND del relè al +5V e GND dell’Arduino rispettivamente.
  2. Per ogni canale, collega IN1 a un pin di output digitale dell’Arduino (es. 7).
  3. Verifica la corretta alimentazione dei dispositivi da controllare con i termini COM e NO del relè.
  4. Scrivere lo sketch Arduino per attivare/disattivare il relè come desiderato.

Codice di esempio

const int relayPin = 7; // collega IN1 al pin 7 dell'Arduino
void setup() {
  pinMode(relayPin, OUTPUT);
}
void loop() {
  digitalWrite(relayPin, HIGH); // attiva il relè
  delay(2000);
  digitalWrite(relayPin, LOW); // disattiva il relè
  delay(2000);
}

Mini-progetto

Crea un sistema di controllo automatico per luci esterne basato sulle condizioni luminose.

Errori comuni

  • Non verificare la corretta alimentazione del modulo.
  • Collegare l’alimentazione dei relè direttamente al pin 5V dell’Arduino senza protezione.
  • Usare un dispositivo elettrico che richiede più di 5A per canale.
  • Scambiare i termini COM e NO durante il collegamento.

Accessori consigliati

  • Sensori luminosi
  • Moduli di controllo temperatura
  • Relè a 24V
  • Batterie ricaricabili

Domande frequenti

Il relè può controllare dispositivi con alimentazione superiore ai 5V?
Sì, ma solo fino al rating massimo del relè per ogni canale. Verifica sul datasheet.

Qual è la differenza tra COM e NO?
COM (Common) è il punto di connessione fisso, mentre NO (Normally Open) si apre quando il relè è attivato.

Informazioni aggiuntive

Peso 50 g
Dimensioni 10,0 × 5,0 × 2,0 cm
