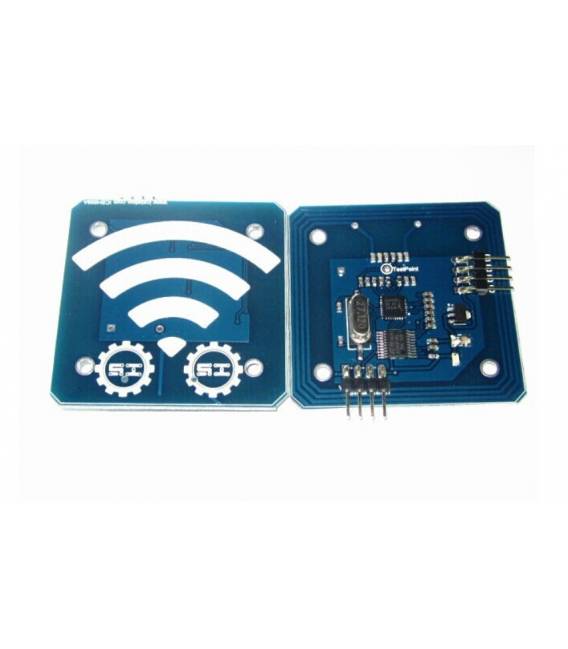

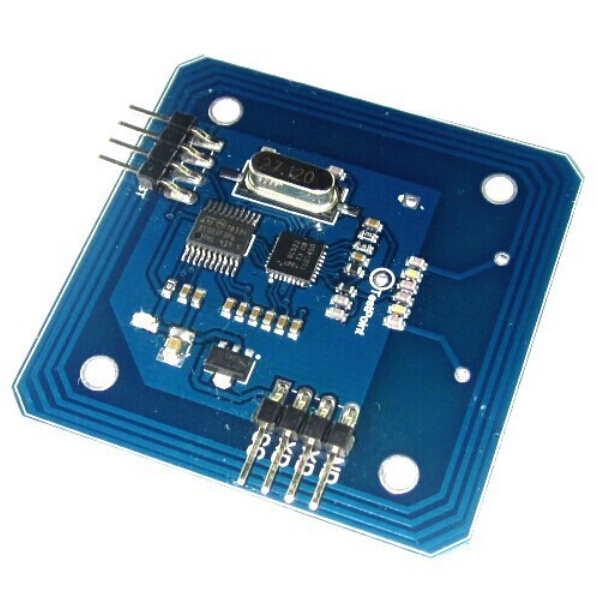

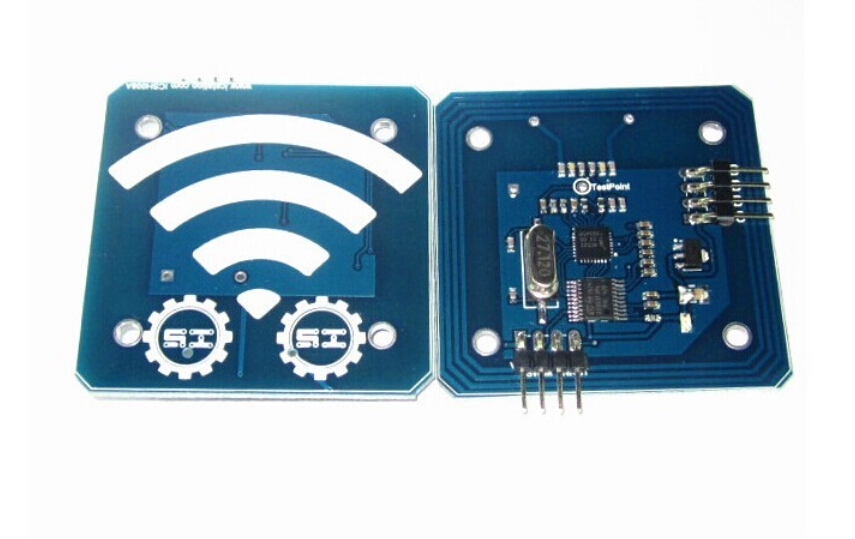

RFID Lettore Modulo RC522 Seriale Lettore 13.56mhz Ic Card RF Modulo

Descrizione

Modulo lettore RFID RC522 Modulo seriale Reader RF 13.56mhz Modulo RF Ic Card

Descrizione

1 funzione

1) .MF RC522 viene applicato ai chip di comunicazione del lettore di schede contactless 13,56MHz che è membro di l’alto livello di integrazione – NXP. È dotato di lettore di chip card a basso voltaggio, a basso costo, di piccole dimensioni e senza contatto, una buona scelta per contatori intelligenti e dispositivi portatili sviluppati.

2) .MF RC522 con modulazione avanzata e il concetto di demodulazione completamente integrato in tutti i tipi di protocolli e protocolli passivi di comunicazione senza contatto a 13,56 MHz.
Supporta applicazioni multistrato ISO14443A. La parte del trasmettitore delle sue comunicazioni interne può pilotare l’antenna del lettore e le carte ISO 14443A / MIFARE e la segreteria telefonica, nessun altro circuito. La parte ricevente fornisce un circuito di demodulazione e decodifica robusto ed efficace per l’elaborazione di segnali risponditori ISO14443A compatibili. La parte digitale gestisce l’inquadratura ISO14443A e il rilevamento degli errori (parità e CRC). Inoltre, supporta l’algoritmo di crittografia CRYPTO1 utilizzato per verificare i prodotti MIFARE. Supporto MFRC522 MIFARE Comunicazione senza contatto ad alta velocità, velocità di trasferimento dati bidirezionale fino a 424kbit / s.

3). Come nuovo membro della famiglia di chip della serie di lettori di schede da 13,56 MHz altamente integrata, MF RC522 MF RC500 e MF RC530 e ci sono molte somiglianze, ma hanno anche molte altre caratteristiche e differenze. È la comunicazione tra l’host e la comunicazione seriale utilizzando un numero inferiore di connessioni e può essere basato su diverse esigenze dell’utente per selezionare una modalità SPI, I2C o UART seriale (simile a RS232), aiuta a ridurre la connessione, riducendo il volume del PCB bordo e ridurre i costi.

2 Applicazioni

1) MF RC522 applicabile a tutti i tipi basati sullo standard ISO / IEC 14443A e richiede l’applicazione di economico, dimensioni ridotte, elevate prestazioni e potenza di una singola comunicazione senza contatto.
2) Lettura contatori
3) Unità di bordo
4) Terminale di trasporto pubblico
5 ) Il dispositivo portatile portatile
6) Telefoni pubblici senza contatto

3 Descrizione

• Modello: MIFARE RC522
• Sleep Current: <80uA
• Corrente di picco: <30mA
• Frequenza operativa: 13,56 MHz
• Intervallo di lettura: 0 45mm
• Interfaccia: UART TTL
• Baud Rate: 115200
• Velocità di trasferimento dati: Maximum10Mbit / s

Caratteristiche fisiche

• Dimensioni: 50mm 50mm
• Temperatura ambiente di funzionamento: Celsius-20 80
• Temperatura di archiviazione: Celsius-40 85
• Umidità: umidità relativa 5% 95%
• Accordo: conformità allo standard ISO14443A, supporto Mifare1 S50 S70

Nota
Cerca di non essere posizionato tra il lettore di schede e il lettore quando sono presenti oggetti metallici. Per non influire sui risultati.
