Name: Nokia 5110 LCD (blue Schermo) LCD Modulo
SKU: ARD00876
Availability: BackOrder

Nokia 5110 LCD (blue Schermo) LCD Modulo

Disponibile su ordinazione

Descrizione

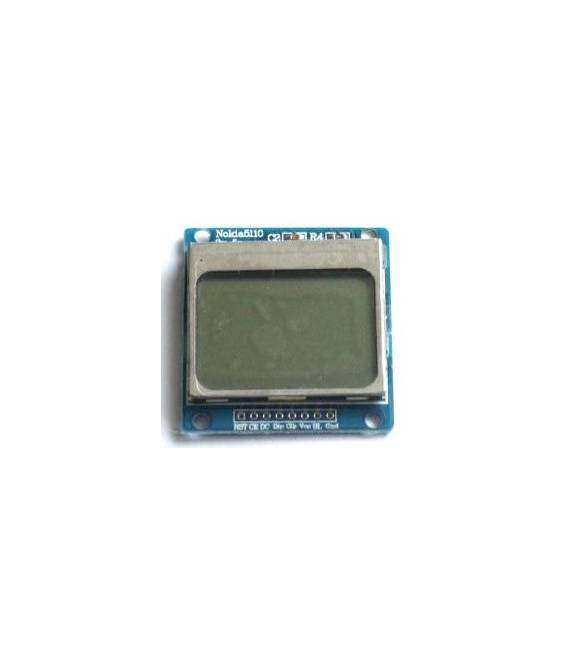

Modulo LCD Nokia 5110 LCD (schermo blu)

– Interfaccia seriale SPI

– Tensione di alimentazione 2,7 V fino a 3,3 V
– Tensione livello Interfaccia 2,7V fino a 3 , 3V
– Retroilluminazione Blu
– Corrente di assorbimento <20mA (retroilluminazione controllata)
– Corrente di assorbimento <5mA (retroilluminazione disattivata)
– Temperatura di lavoro 0 fino a /> – Misure 43x43x5mm

PINOUT

1> .RST ——— reset
2>.CE———- selezione chip
3> .DC ———- scelta dati / comandi
4> .DIN ——— linea dati seriale
5> .CLK ——– – Velocità di clock seriale
6> .3.3V ——– VCC
7> .LIGHT —— – terminale di controllo della retroilluminazione
8> .GND ——— potenza negativa

51 microcontrollore interfaccia per serial Interfaccia SPI , site , Nios II soft core routine del driver
