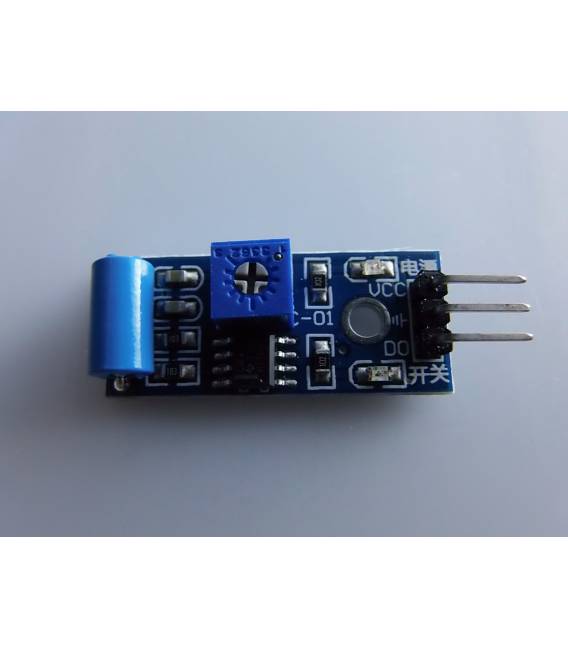

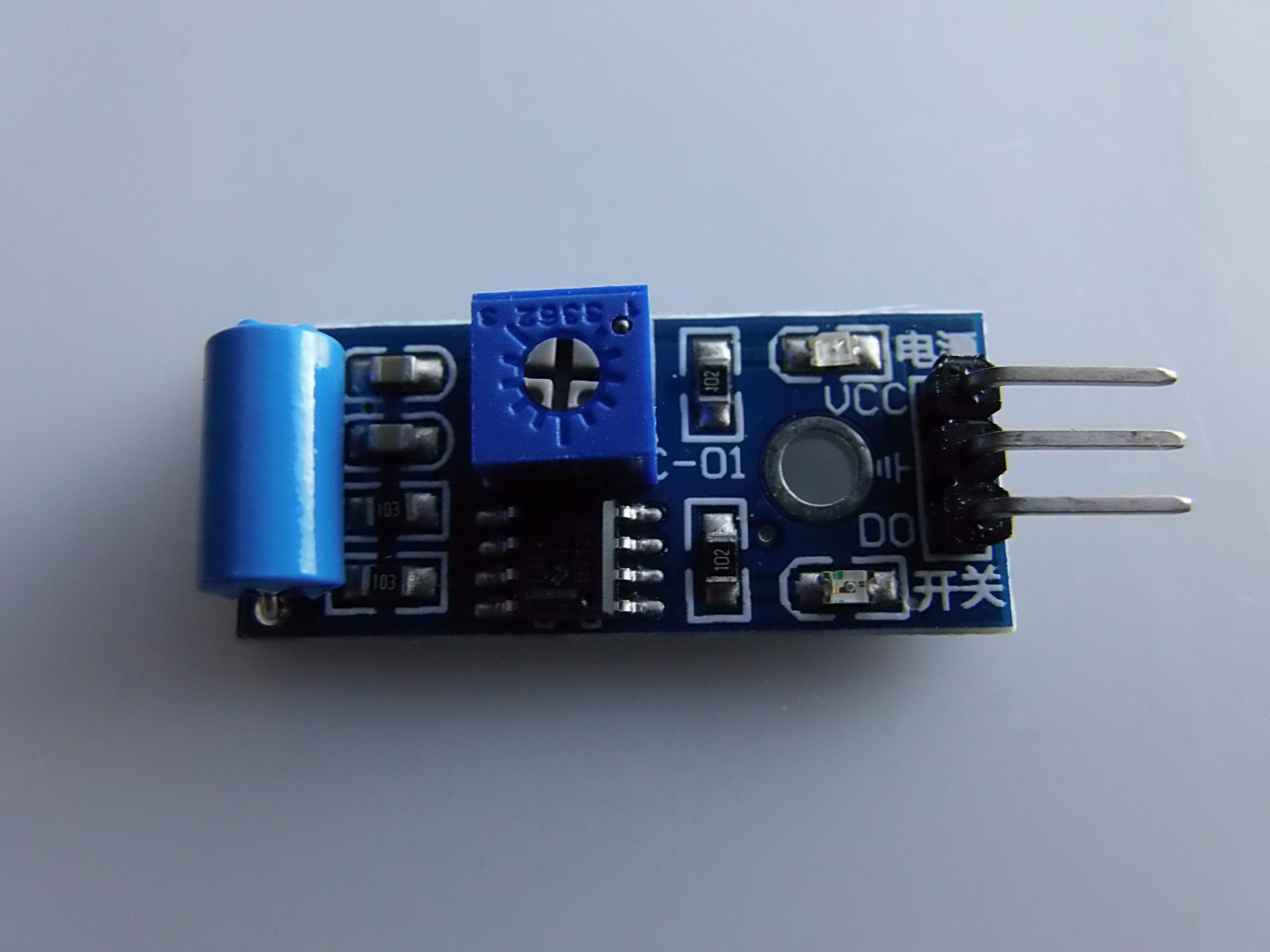

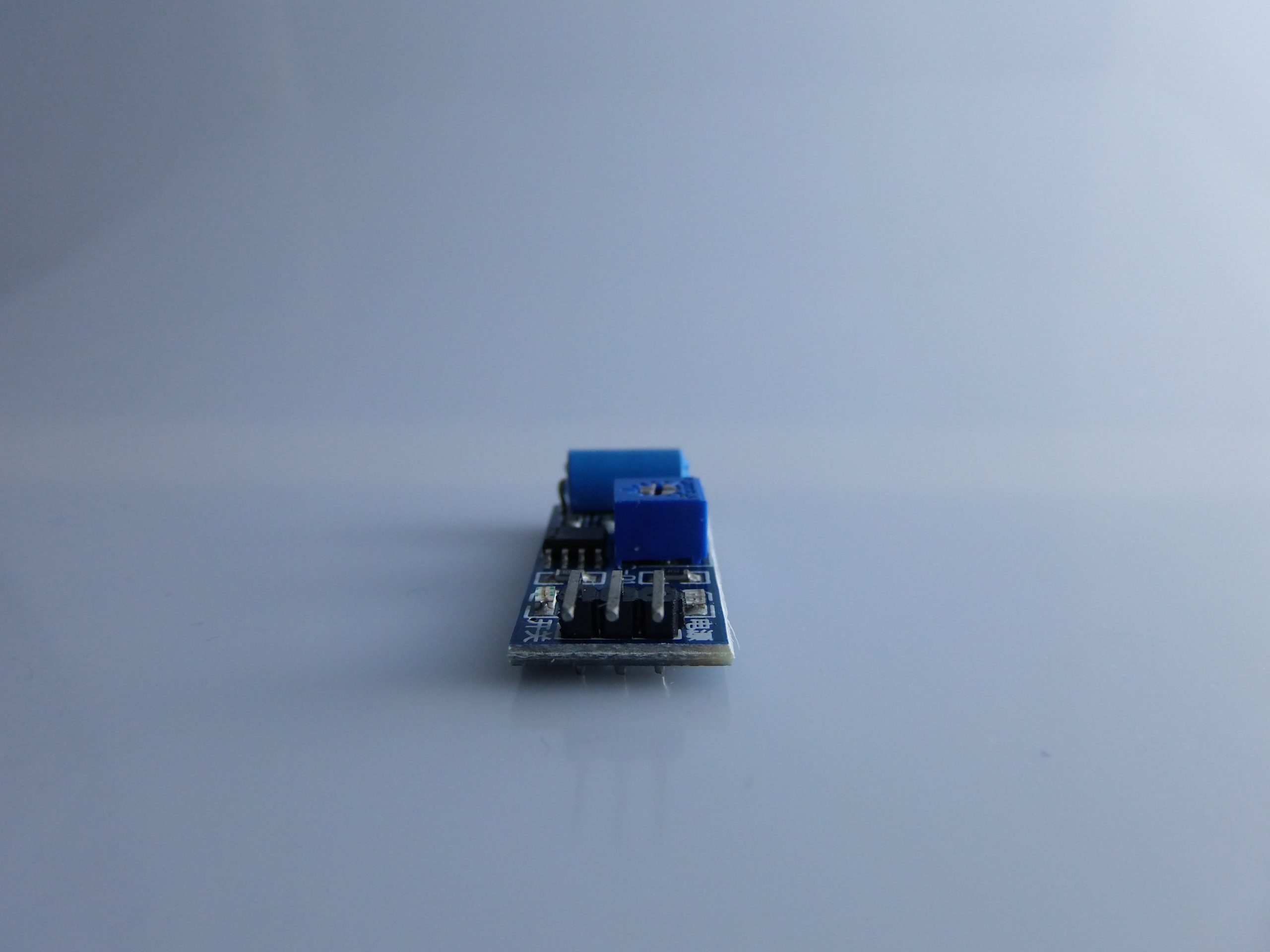

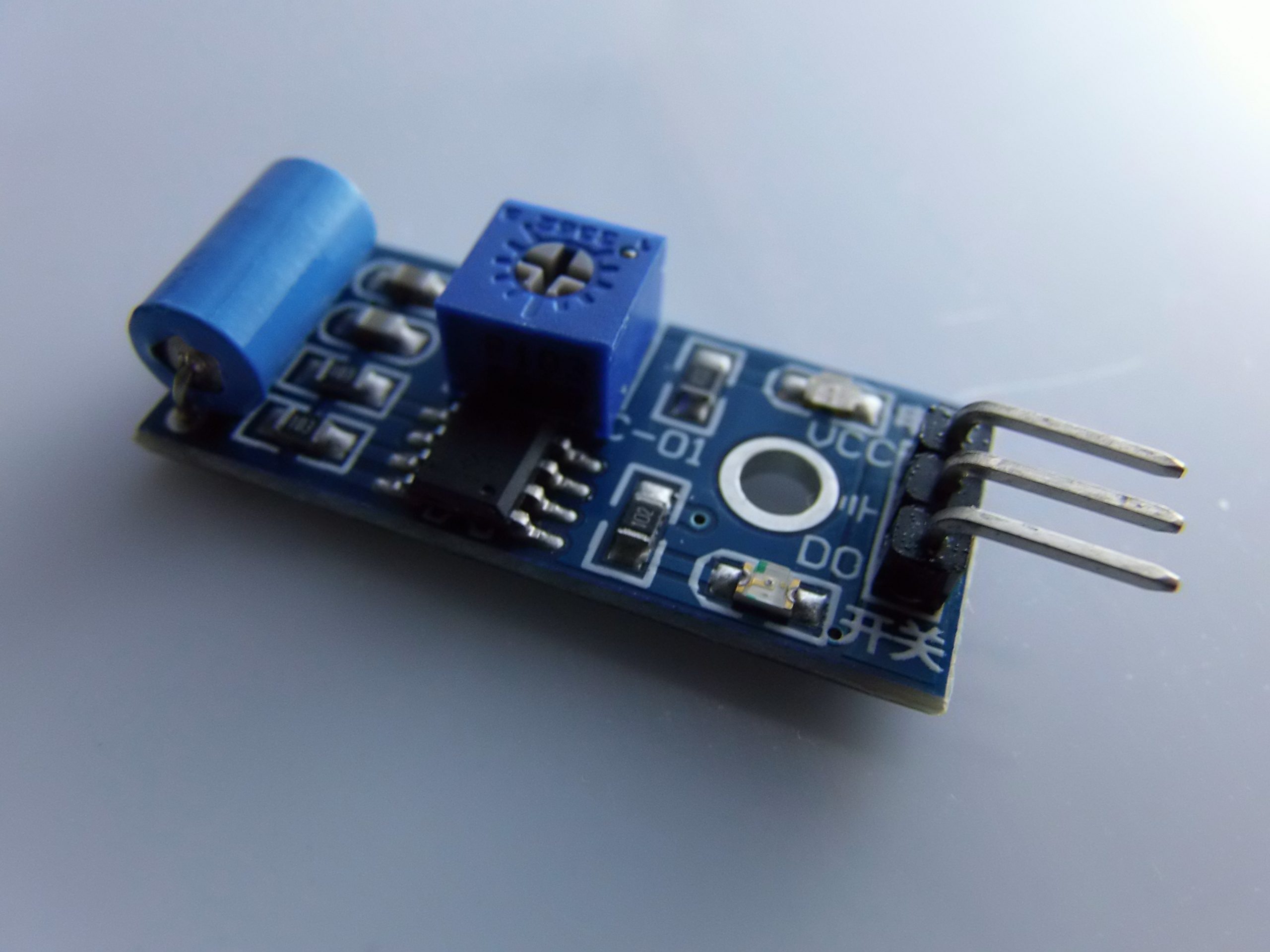

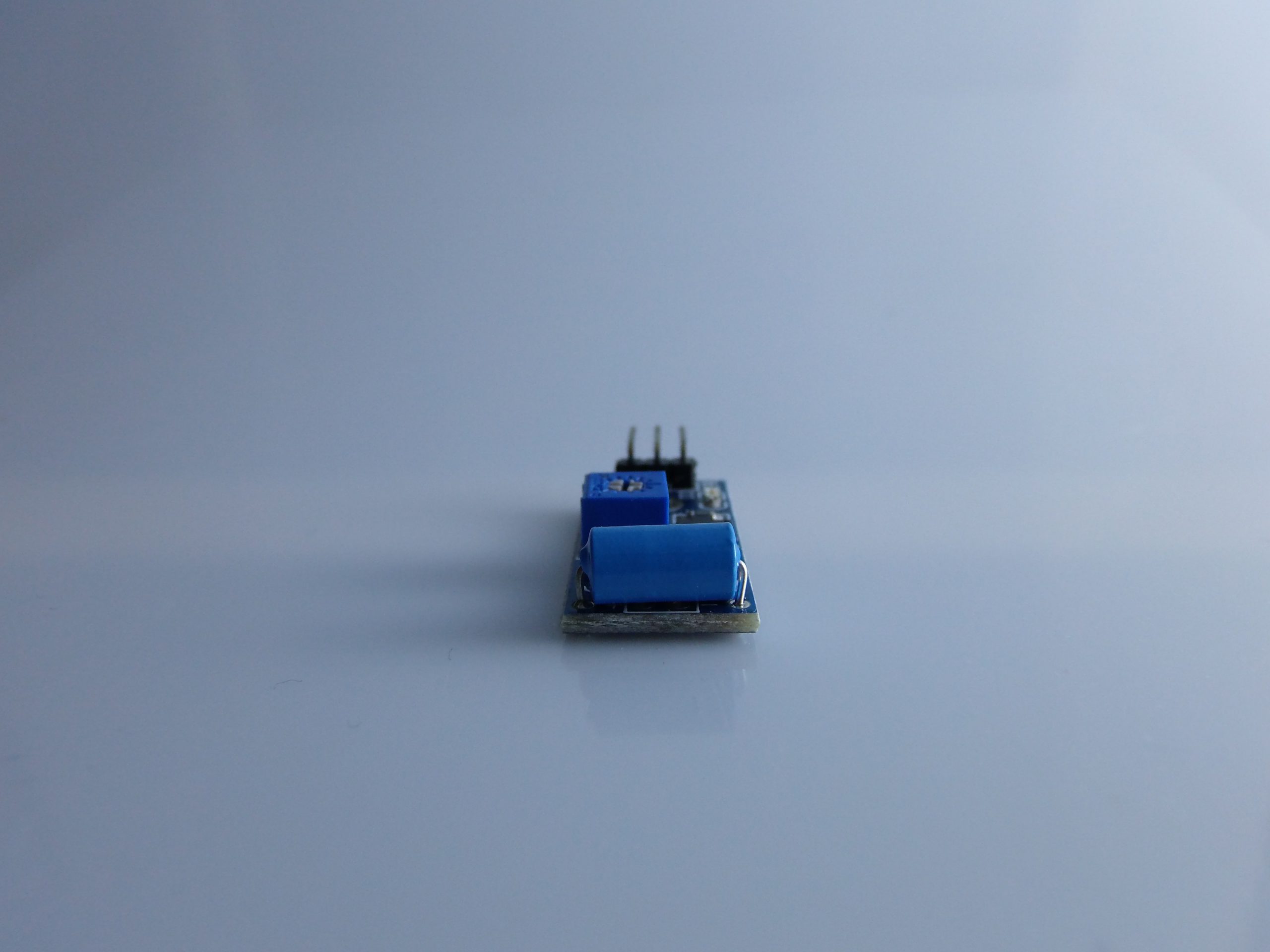

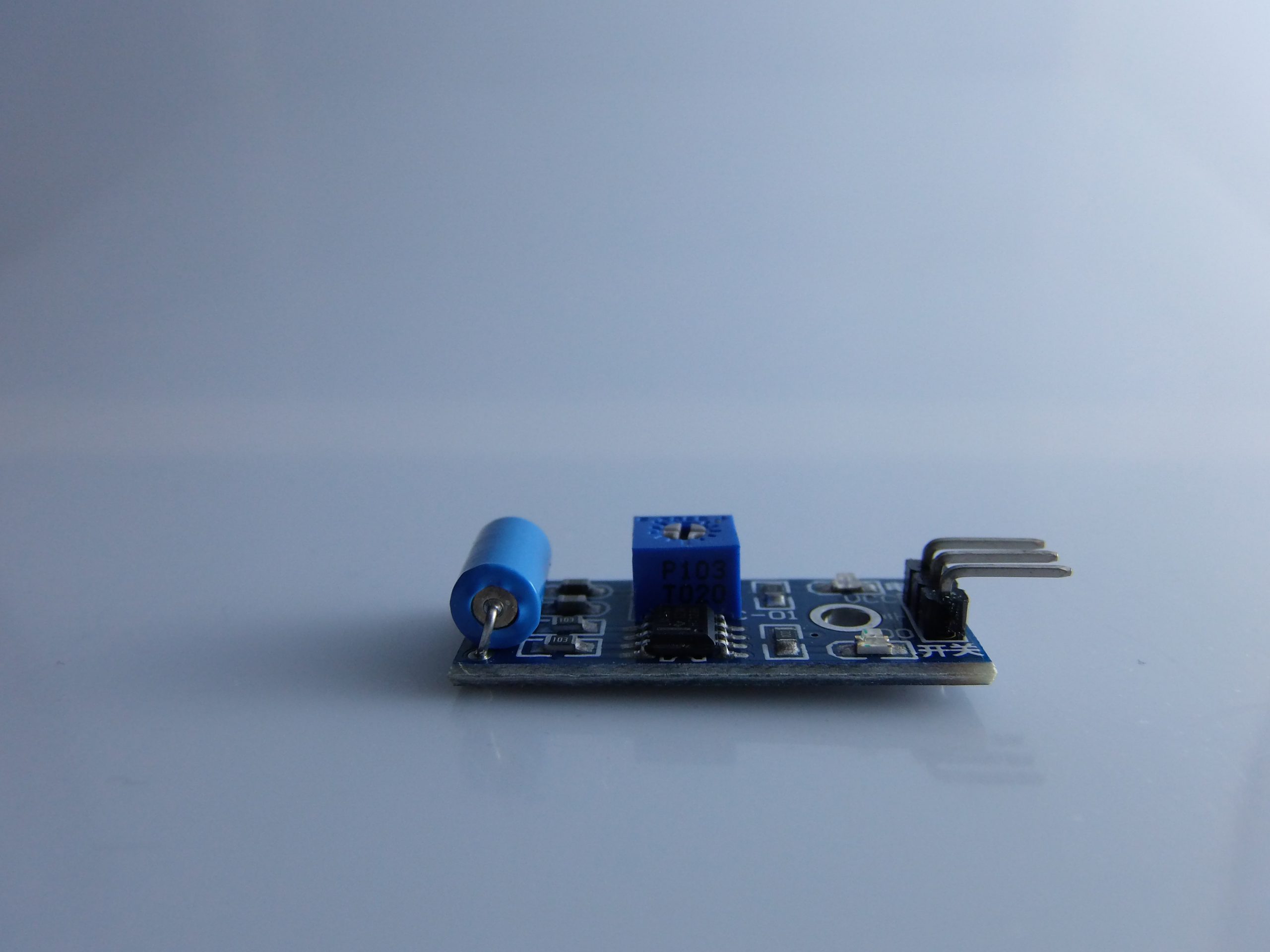

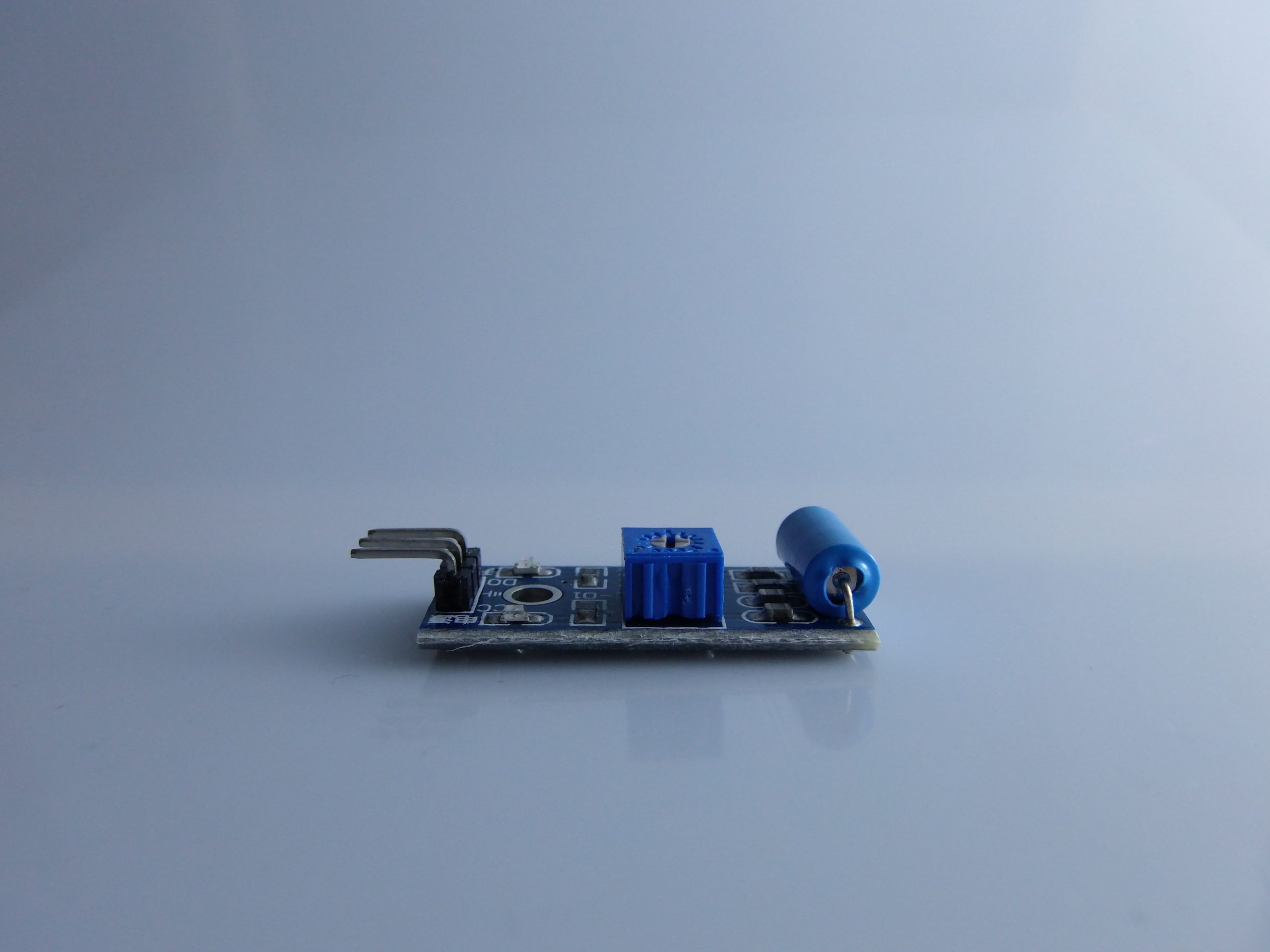

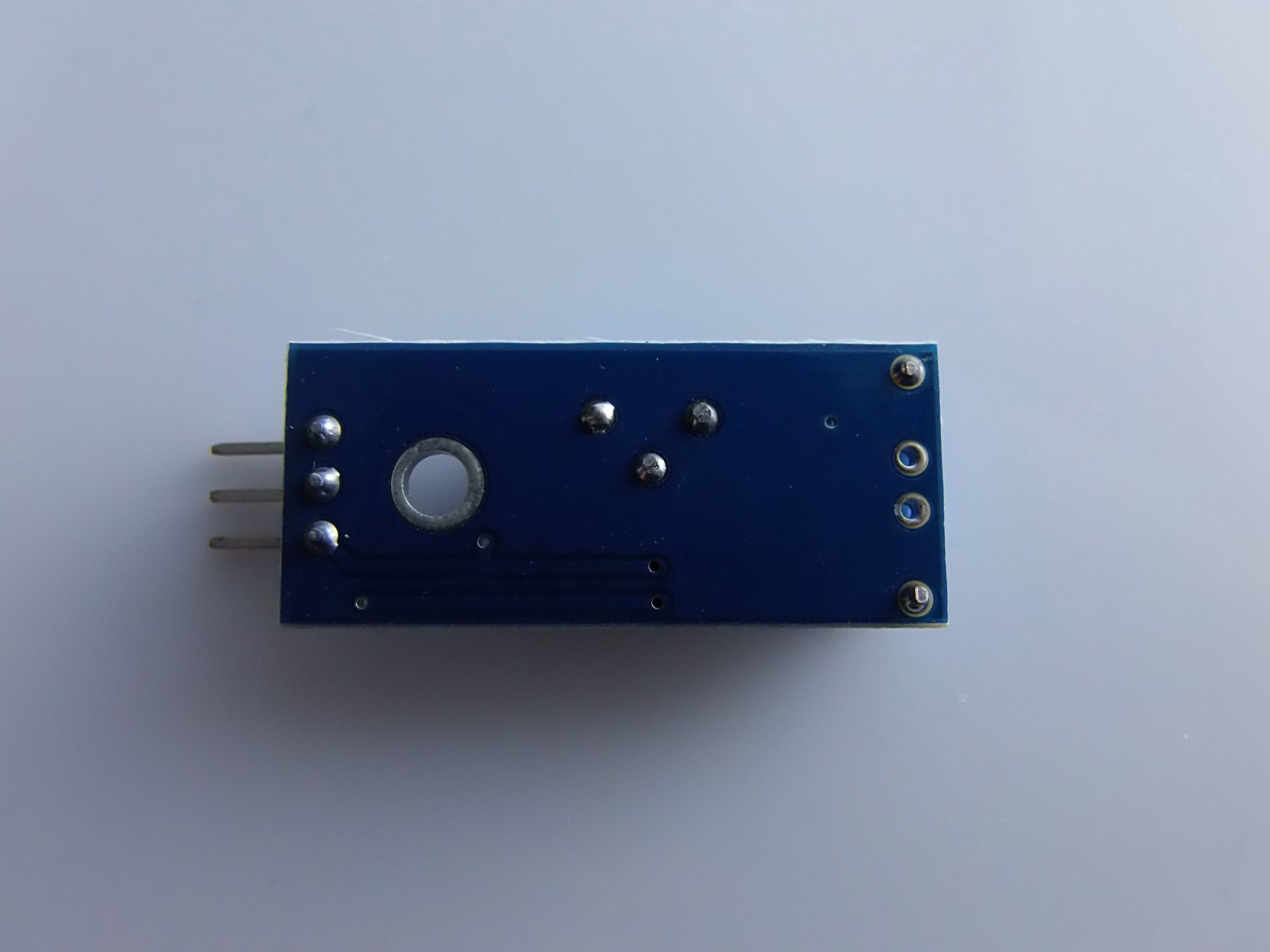

Modulo Sensore di Vibrazione a Tilt FC-01 Normalmente Chiuso SW-420 arduino compatibile

Il prezzo originale era: 2,10 €.Il prezzo attuale è: 1,83 €.

Modulo Sensore di Vibrazione a Tilt FC-01 Normalmente Chiuso SW-420 arduino compatibile

Disponibile su ordinazione

COD: ARD0085 Categorie: ,

Descrizione

[vc_row][vc_column][vc_column_text]

📌 Descrizione Completa del Modulo Sensore di Vibrazione a Tilt FC-01 (SW-420) per Arduino


🔧 Caratteristiche Tecniche del Modulo FC-01 (SW-420)

  • Nome completo: Modulo Sensore di Vibrazione a Tilt FC-01 con Sensore SW-420
  • Tipo sensore: Sensore meccanico a vibrazione (normalmente chiuso)
  • Tensione operativa: 3.3V – 5V DC
  • Consumo di corrente: ~3.5 mA
  • Interfaccia: Digitale (uscita HIGH o LOW)
  • Regolazione sensibilità: Tramite trimmer integrato
  • Indicazione LED: LED verde (alimentazione), LED rosso (stato di output)

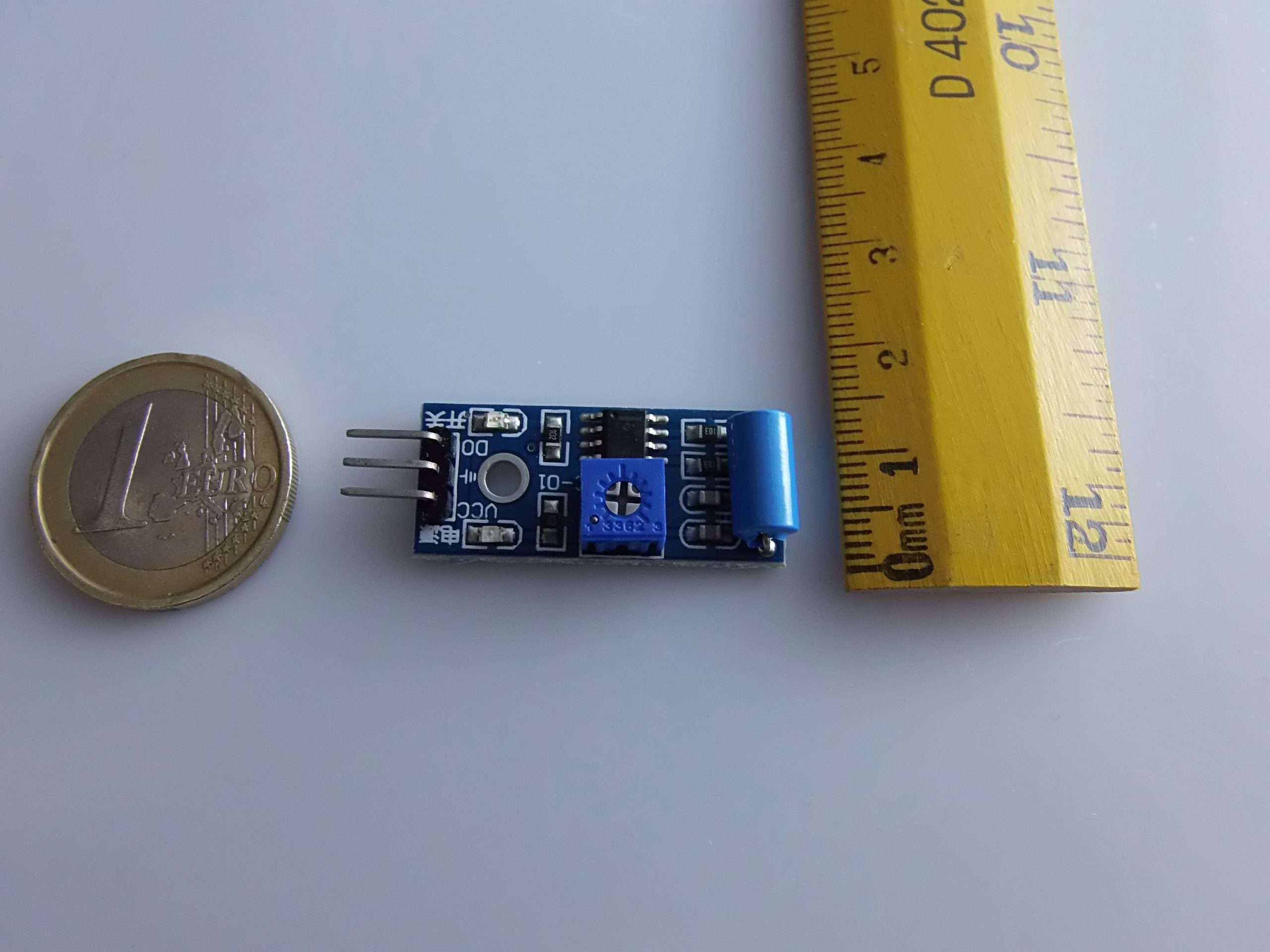

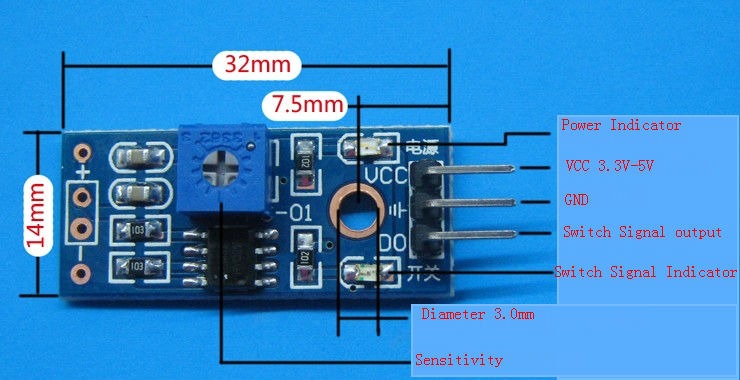

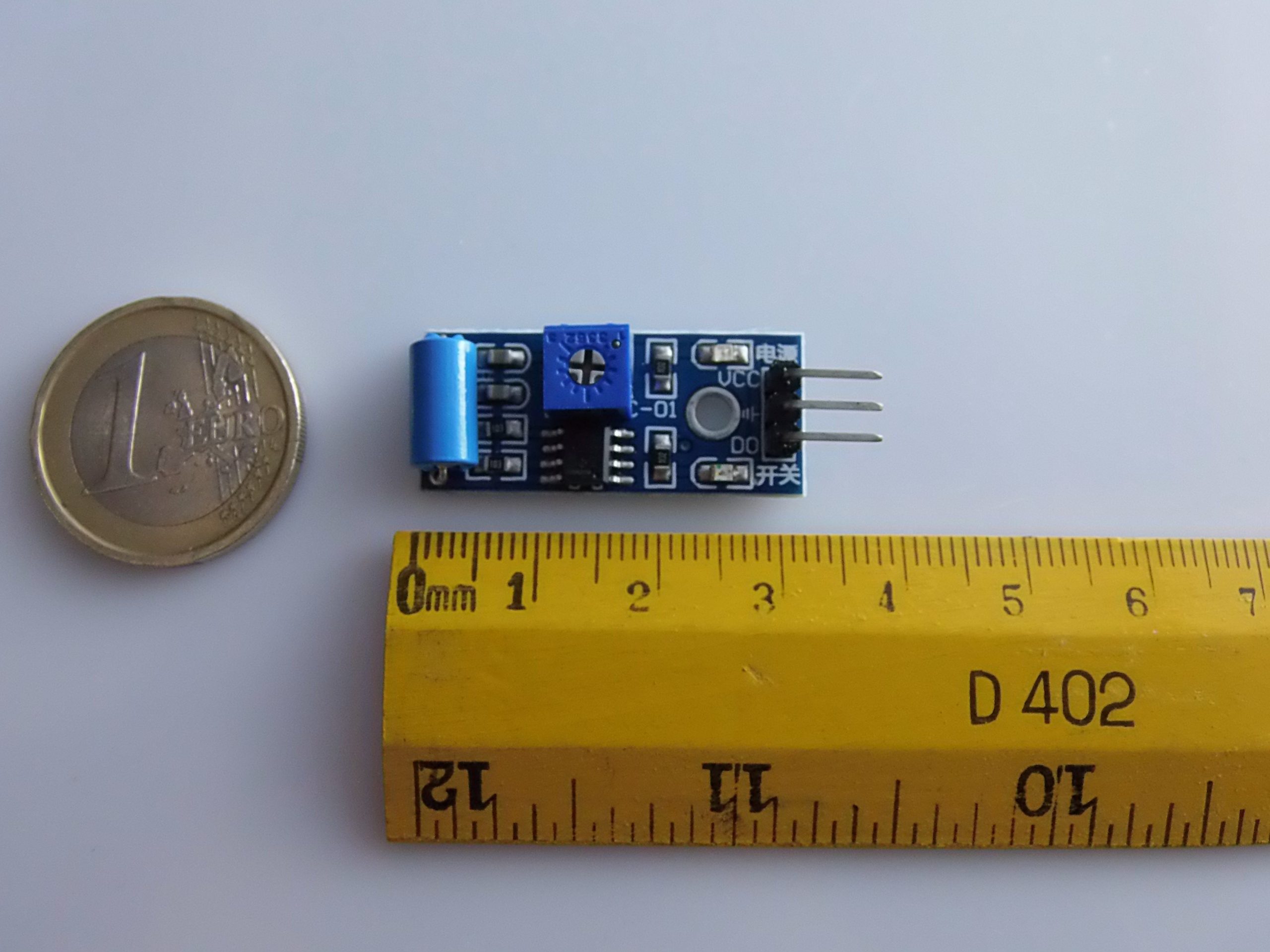

  • Dimensioni modulo: Circa 3.2 cm x 1.4 cm x 0.6 cm
  • Sensore utilizzato: SW-420 (capsula cilindrica che rileva vibrazioni e scossoni)

⚙️ Funzionamento

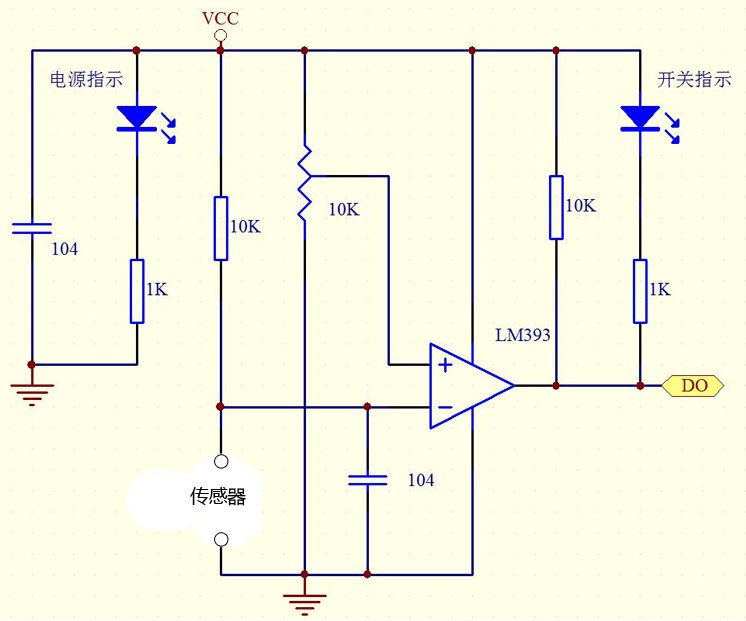

Il sensore SW-420 integrato nel modulo FC-01 è un componente meccanico che chiude il circuito quando rileva una vibrazione. In condizioni normali (assenza di vibrazione), l’uscita digitale del modulo è LOW (0V). Quando viene rilevata una vibrazione (colpo, scossa, movimento), l’uscita passa a HIGH (5V) per un breve periodo.

Il trimmer consente di regolare la sensibilità, ovvero quanto il modulo deve essere “scosso” per attivare il segnale di uscita.


🔌 Collegamenti con Arduino

Modulo FC-01 Arduino
VCC 5V
GND GND
D0 Qualsiasi pin digitale (es. pin 2)

🧪 Esempio di Progetto: Rilevamento di Vibrazione

Obiettivo:

Accendere un LED ogni volta che viene rilevata una vibrazione dal sensore SW-420.

💡 Materiale Necessario:

  • 1 Arduino UNO (o compatibile)
  • 1 Modulo FC-01 SW-420
  • 1 LED
  • 1 Resistenza da 220 ohm
  • Cavi jumper
  • Breadboard

🔄 Schema di Collegamento:

  • FC-01 VCC → Arduino 5V
  • FC-01 GND → Arduino GND
  • FC-01 D0 → Arduino pin 2
  • LED anodo (+) → Arduino pin 13
  • LED catodo (–) → GND tramite resistenza da 220 Ω

💻 Codice di Esempio Arduino

const int vibPin = 2;     // Pin collegato a D0 del modulo FC-01
const int ledPin = 13;    // LED collegato al pin 13

void setup() {
  pinMode(vibPin, INPUT);
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);
  Serial.println("Sensore di Vibrazione FC-01 pronto...");
}

void loop() {
  int vibValue = digitalRead(vibPin);

  if (vibValue == HIGH) {
    digitalWrite(ledPin, HIGH);   // Accende LED
    Serial.println("Vibrazione rilevata!");
    delay(100);                   // Attesa per evitare multiple letture
  } else {
    digitalWrite(ledPin, LOW);    // Spegne LED
  }
}

🔧 Regolazione della Sensibilità

Se il sensore FC-01 è troppo sensibile (si attiva con tocchi lievi), ruota il trimmer in senso antiorario per ridurre la sensibilità. Al contrario, ruota in senso orario per aumentarla. Un piccolo cacciavite a taglio ti sarà utile per questa regolazione.


🧠 Possibili Applicazioni del Sensore FC-01

  • Antifurti (attivazione all’urto)
  • Rilevamento cadute o colpi in oggetti o contenitori
  • Sistemi di controllo vibrazioni in macchinari
  • Giocattoli interattivi
  • Sveglie attivabili con uno scossone

📚 Suggerimenti di Estensione

  • Salva in memoria ogni vibrazione registrata
  • Usa un modulo buzzer per allarme
  • Integra con display OLED per contare i movimenti
  • Invia notifiche tramite modulo Wi-Fi o Bluetooth

Perfetto! Aggiungiamo ora la visualizzazione su un display OLED per mostrare sullo schermo quando viene rilevata una vibrazione. Utilizzeremo un display OLED I2C 128×64 con chip SSD1306, compatibile con Arduino.


🖥️ Componenti Aggiuntivi:

  • 1 Display OLED I2C (128×64, basato su SSD1306)
  • 4 Cavi jumper

🔌 Collegamenti Display OLED (I2C):

Display OLED Arduino UNO
VCC 5V
GND GND
SDA A4
SCL A5

📦 Librerie Necessarie:

Assicurati di installare queste librerie da Arduino IDE > Sketch > Include Library > Manage Libraries:

  1. Adafruit SSD1306
  2. Adafruit GFX Library

Oppure installa tramite Library Manager cercando:

  • Adafruit SSD1306
  • Adafruit GFX

💻 Codice Completo con Display OLED

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

// Parametri display OLED
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET     -1 // Reset non usato con I2C
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// Pin sensore vibrazione e LED
const int vibPin = 2;
const int ledPin = 13;

void setup() {
  pinMode(vibPin, INPUT);
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);

  // Inizializzazione del display
  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // Indirizzo I2C predefinito
    Serial.println(F("Errore nella inizializzazione del display OLED"));
    while (true); // Blocca esecuzione
  }

  // Pulizia schermo
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println("Sensore FC-01");
  display.println("Inizializzazione...");
  display.display();
  delay(1000);
}

void loop() {
  int vibValue = digitalRead(vibPin);

  display.clearDisplay();
  display.setCursor(0, 0);
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.println("Monitoraggio vibrazione");

  if (vibValue == HIGH) {
    digitalWrite(ledPin, HIGH);
    Serial.println("Vibrazione rilevata!");
    display.setTextSize(2);
    display.setCursor(0, 30);
    display.println("VIBRAZIONE!");
  } else {
    digitalWrite(ledPin, LOW);
    display.setTextSize(2);
    display.setCursor(0, 30);
    display.println("Nessuna");
    display.setCursor(0, 50);
    display.println("Vibrazione");
  }

  display.display();
  delay(200); // Aggiornamento display ogni 200 ms
}

🧠 Estensioni Possibili:

  • Mostrare un contatore delle vibrazioni
  • Aggiungere un timestamp con modulo RTC (orologio reale)
  • Salvare eventi su SD card
  • Aggiungere grafici in tempo reale su OLED

[/vc_column_text][/vc_column][/vc_row]

Informazioni aggiuntive

Peso 15 g
