Modulo Relè con Sensore Termico di Temperatura NTC

Descrizione

[vc_row][vc_column][vc_column_text]

---

✅ Descrizione del Modulo Relè con Sensore di Temperatura NTC

---

📦 Panoramica

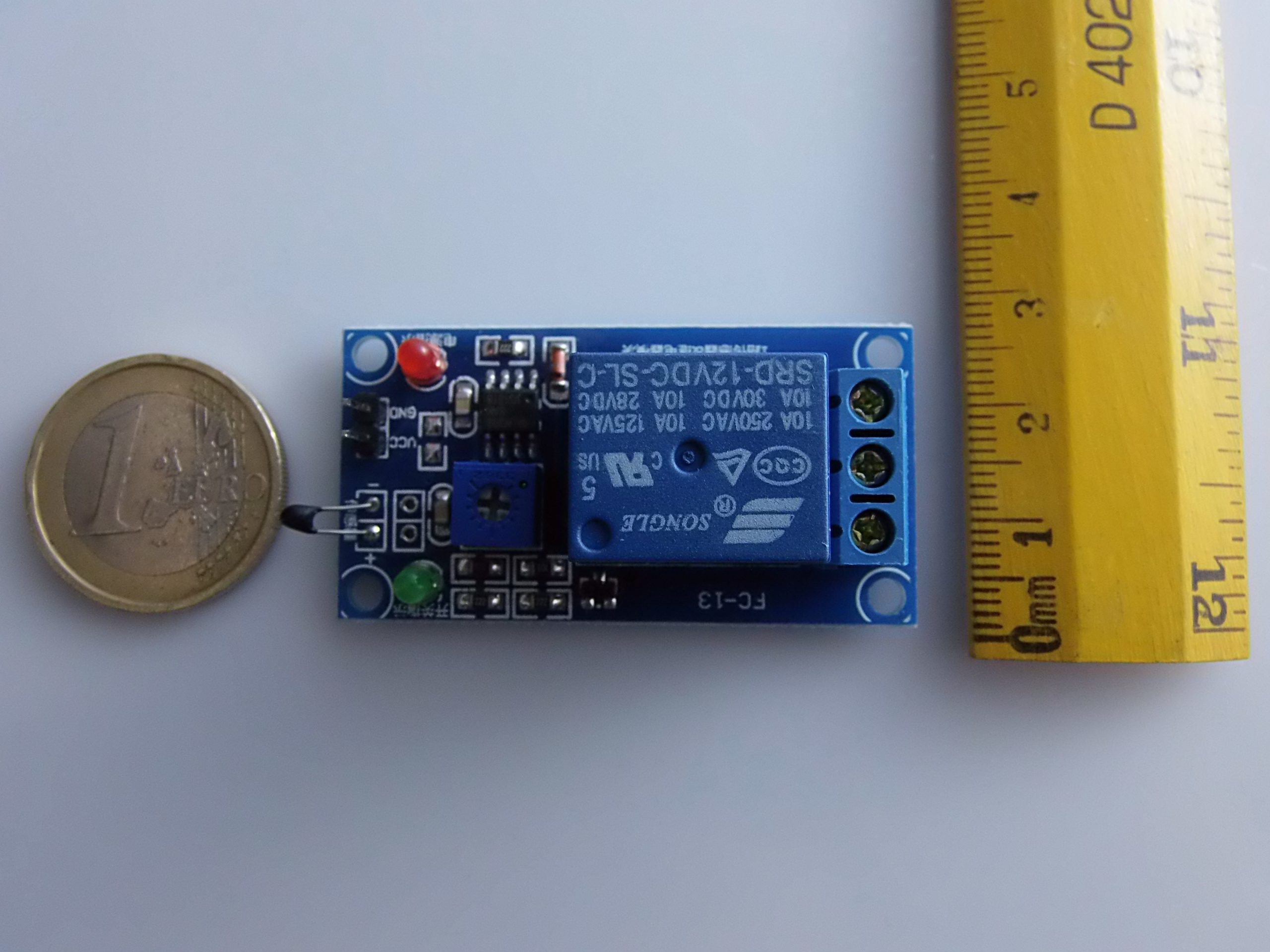

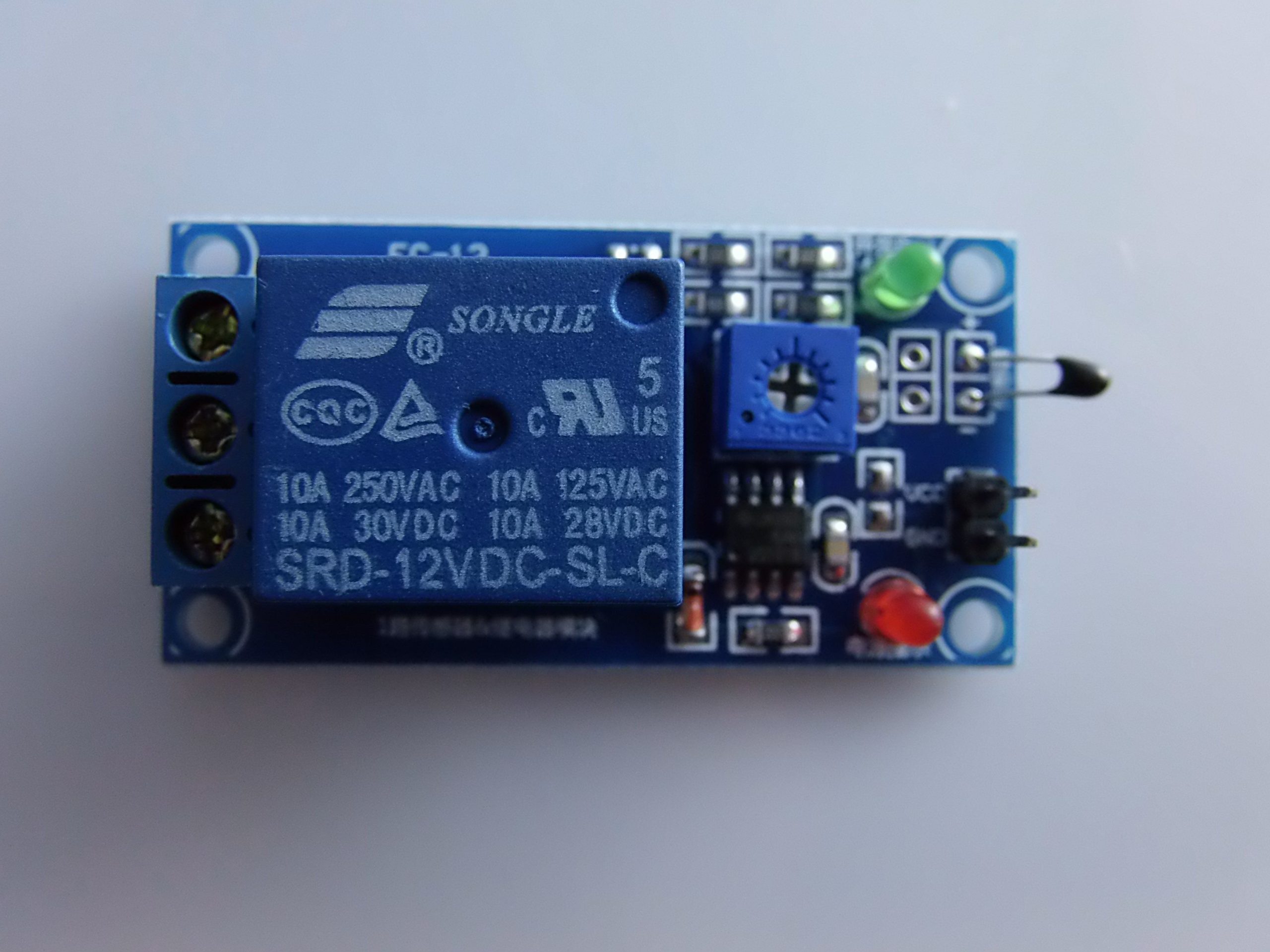

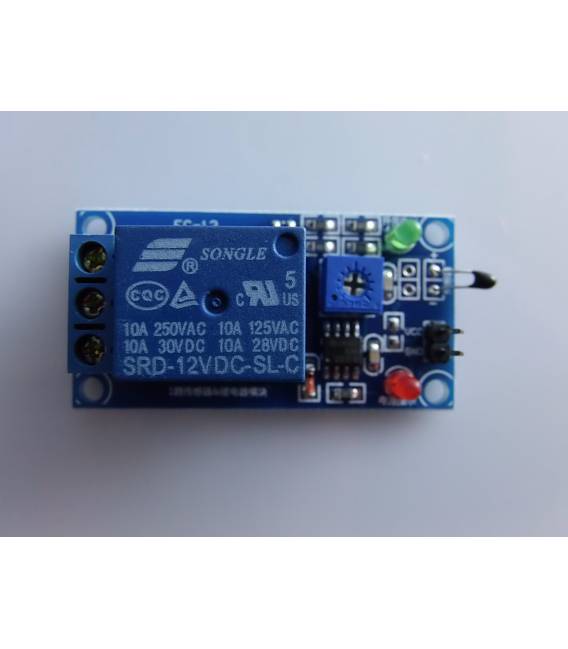

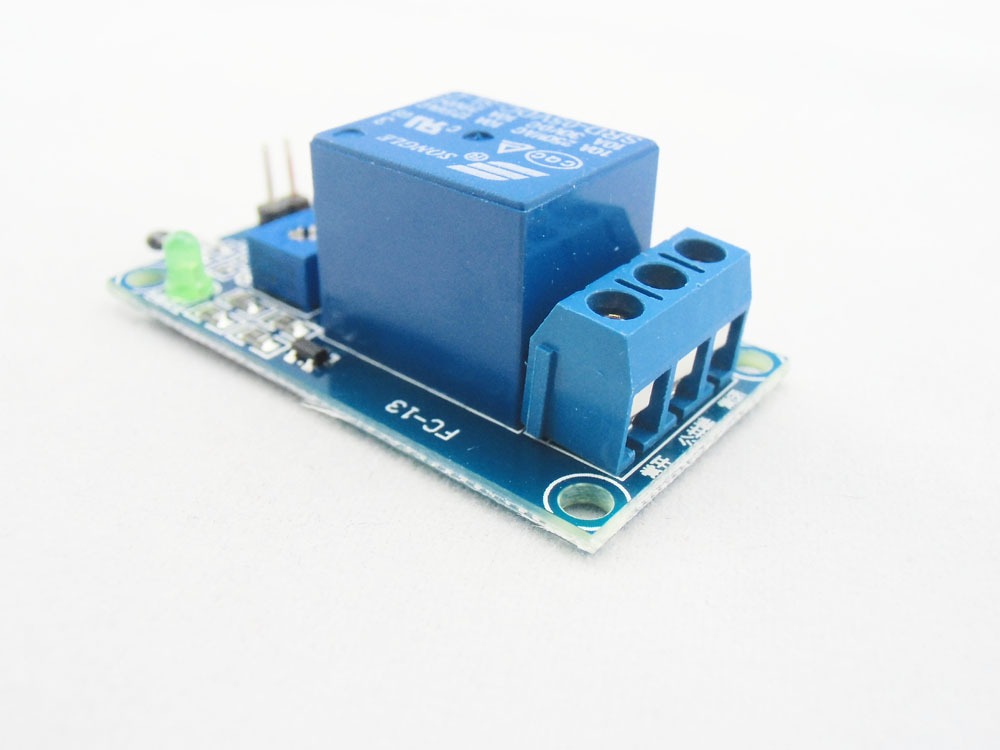

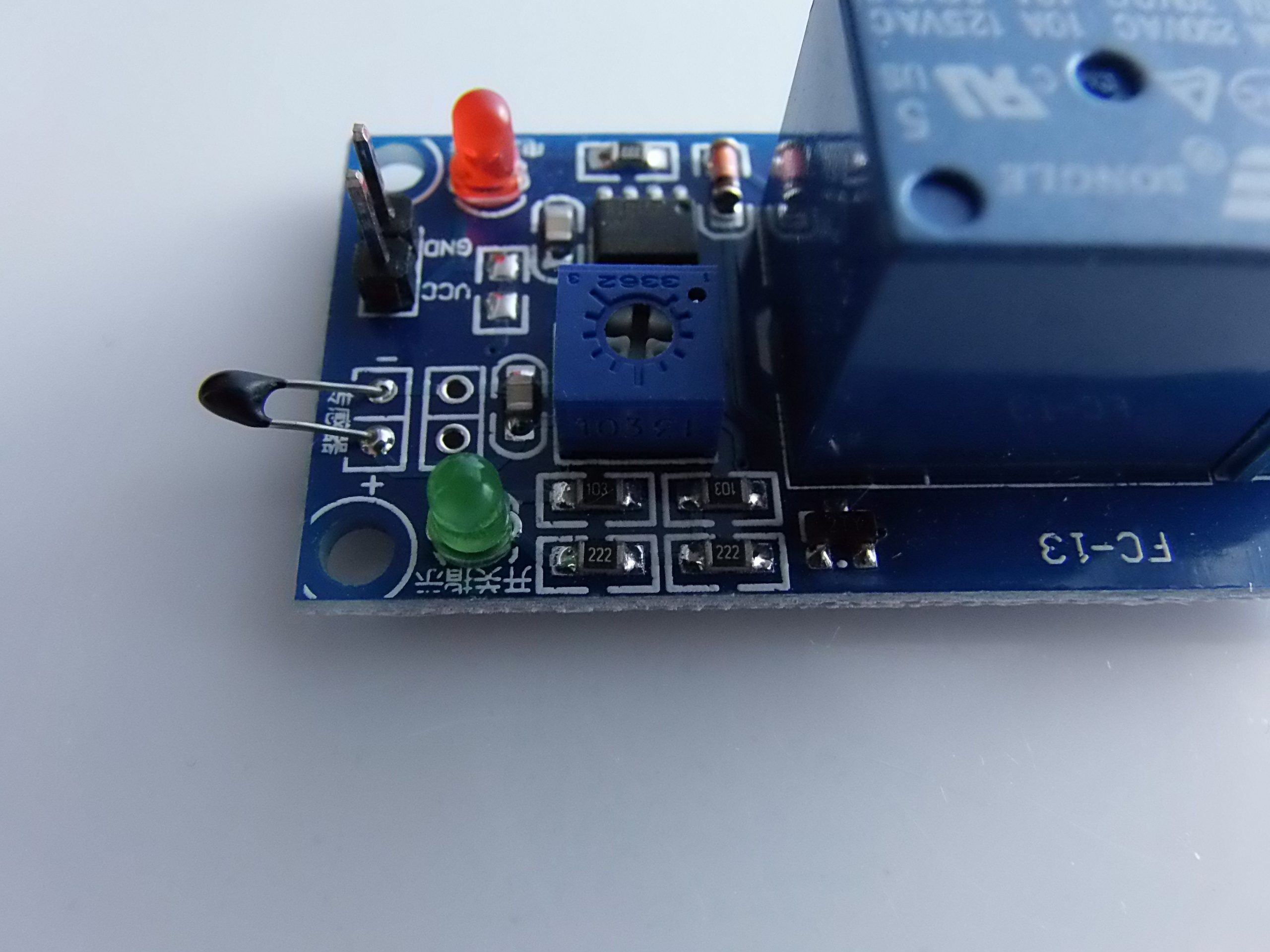

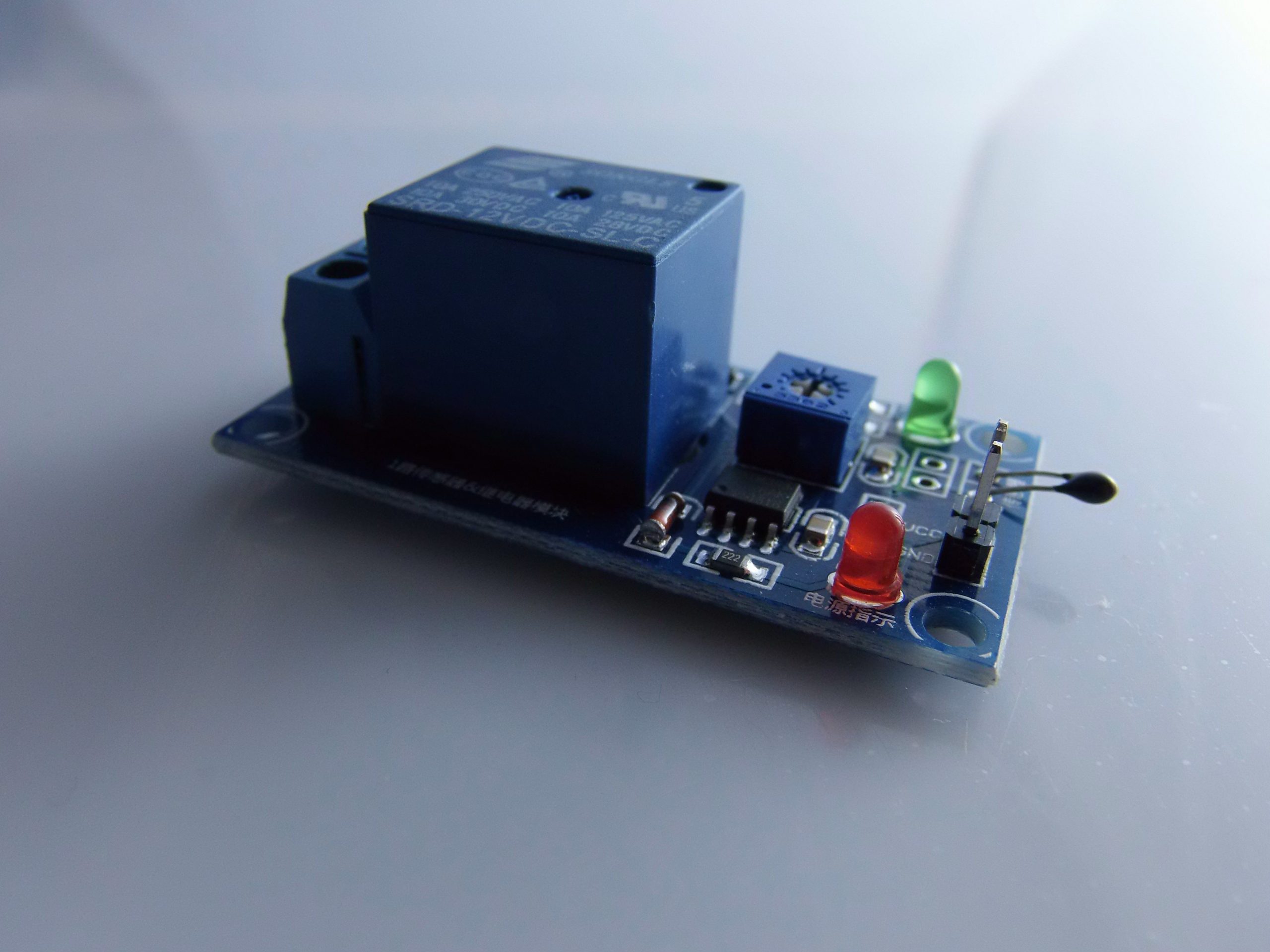

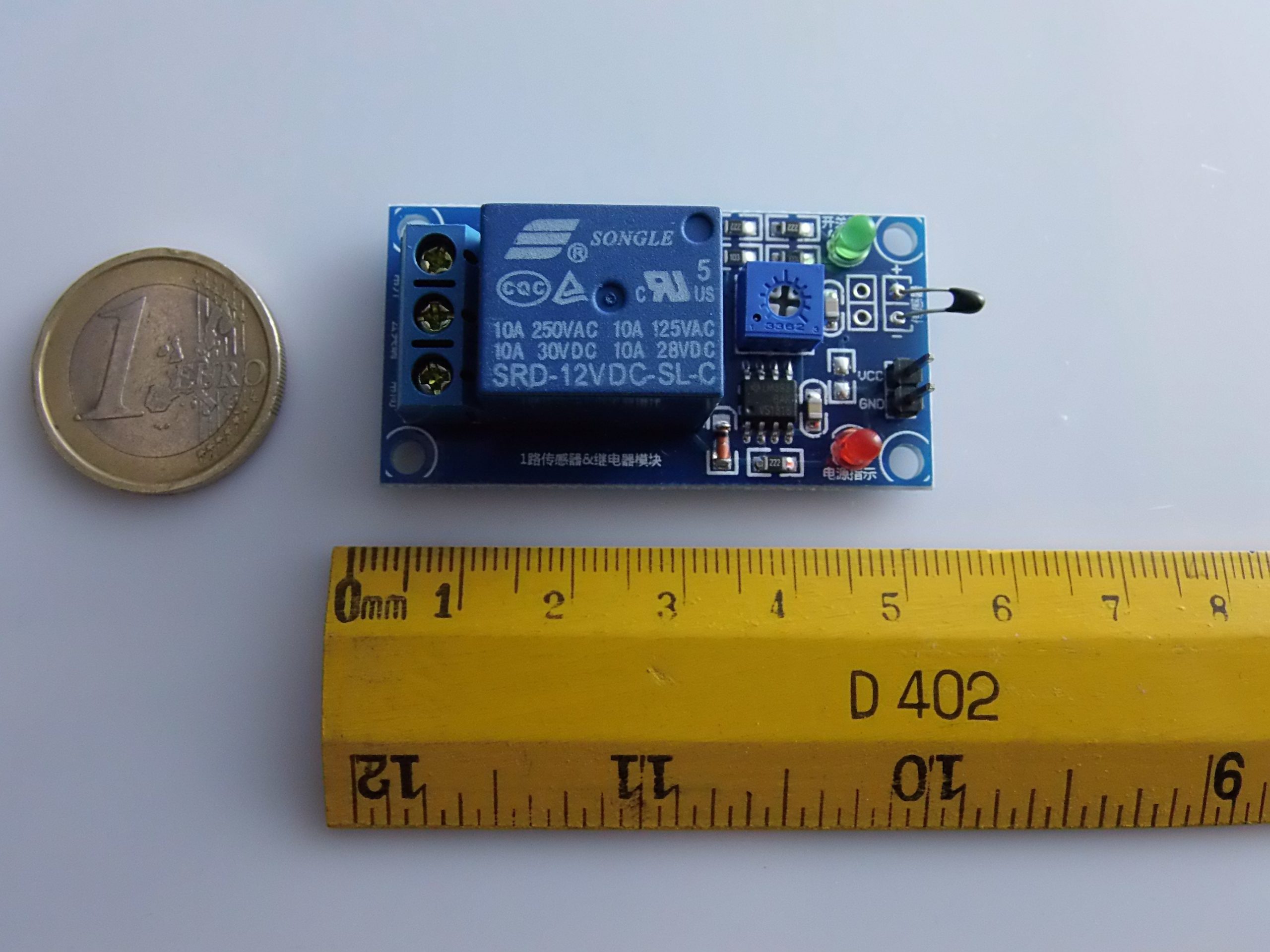

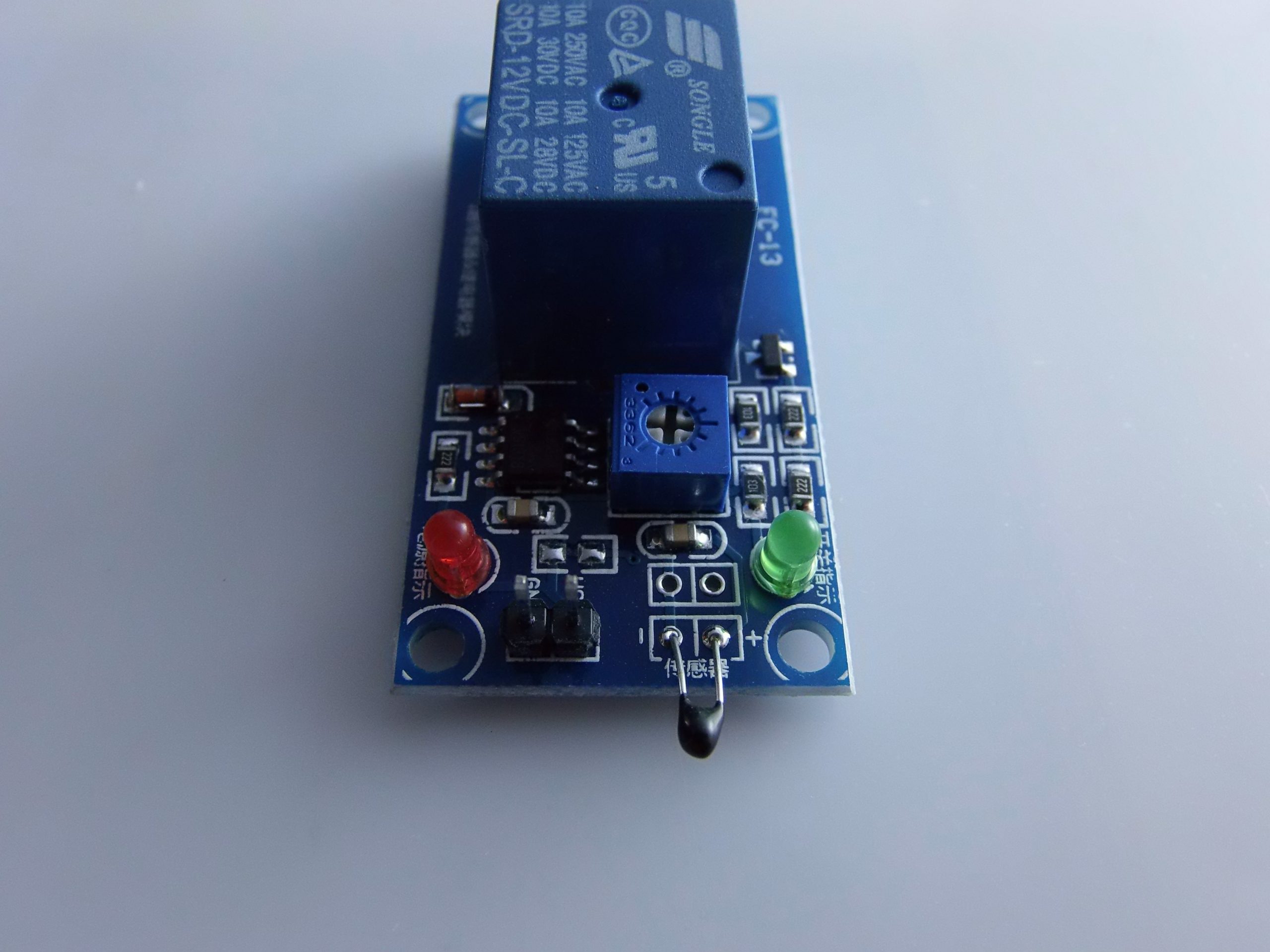

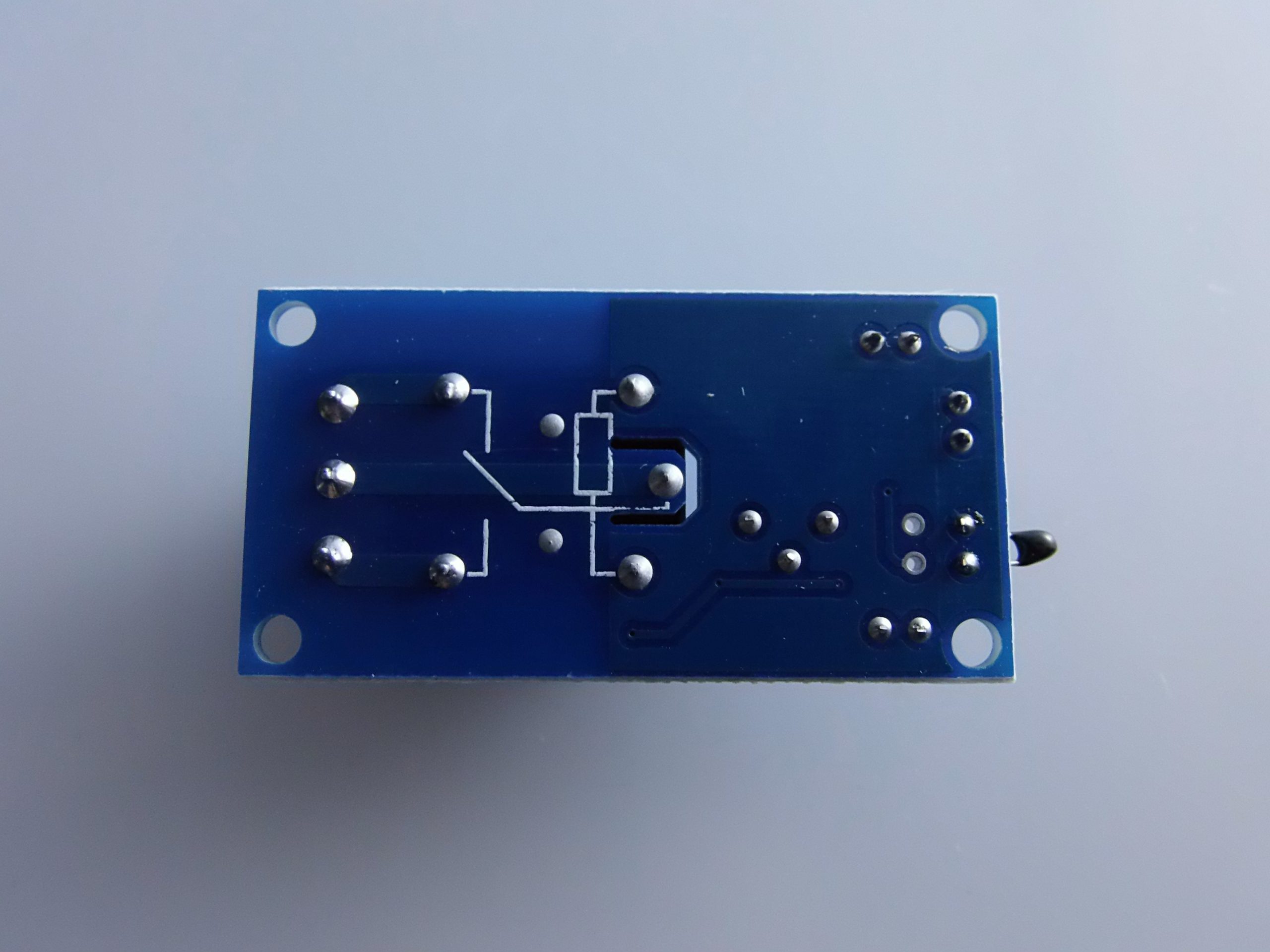

Il Modulo Relè con Sensore Termico NTC è un dispositivo autonomo che consente di attivare o disattivare un carico elettrico (es. ventola, riscaldatore, allarme, ecc.) in base alla temperatura ambientale. È dotato di:

• Relè a 1 canale (tipicamente 10A, compatibile con 230V AC o 30V DC)
• Sensore di temperatura NTC (termistore)
• Potenziometro/trimmer per regolare la soglia di attivazione
• Comparatore (LM393 o simile)
• LED di stato del relè

---

⚙️ Specifiche Tecniche

Caratteristica	Valore
Tensione di funzionamento	12V DC
Tipo di relè	1 Canale, 10A @ 250VAC / 10A @ 30VDC
Sensore	Termistore NTC 10kΩ
Regolazione soglia	Trimmer meccanico
Interfaccia	OUT (segnale relè), VCC, GND

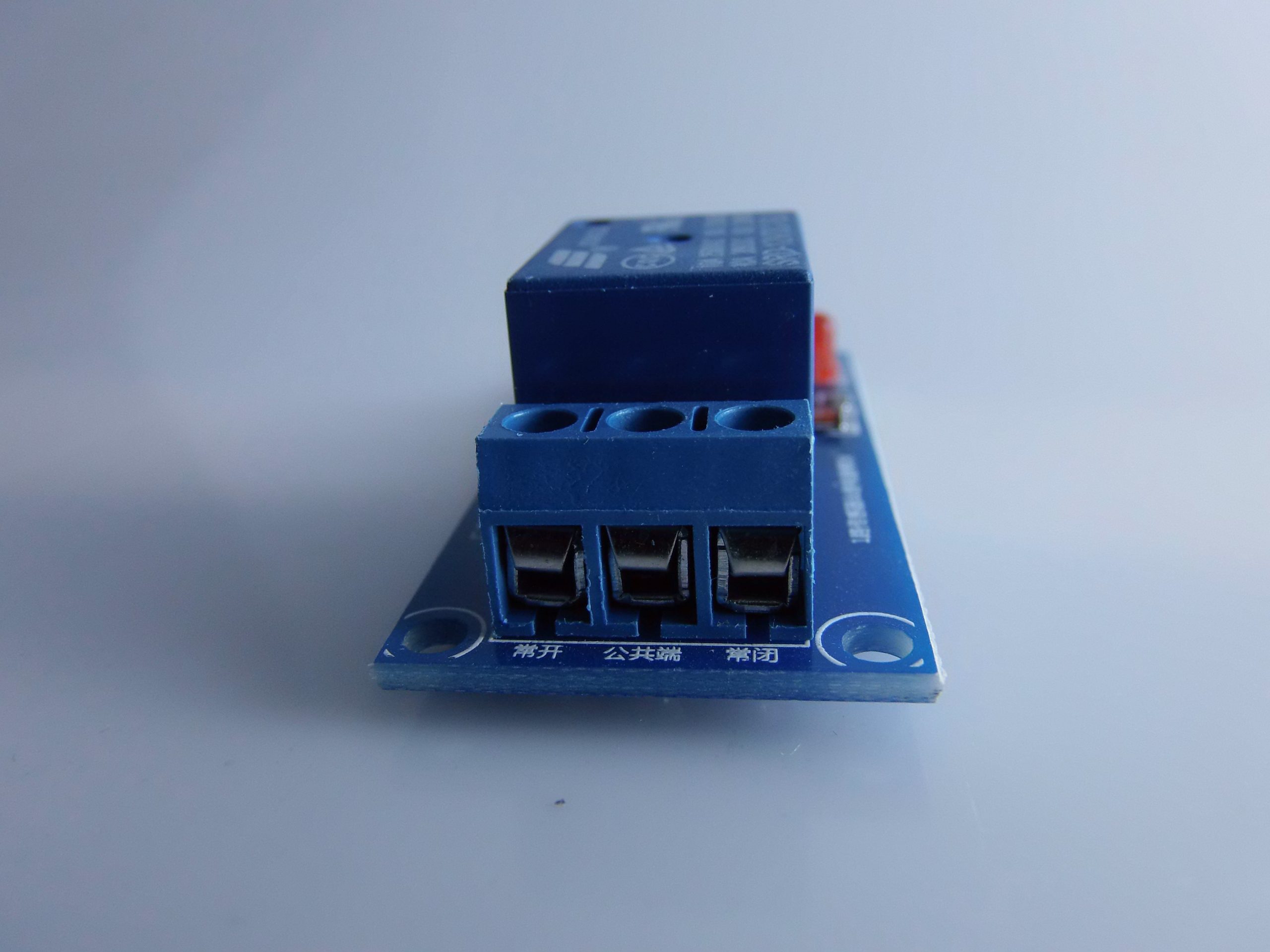

Uscita relè	NC (Normalmente Chiuso), NO, COM
Indicatore LED	Stato del relè (ON/OFF)

---

🧠 Funzionamento

1. Il sensore NTC legge la temperatura.
2. Il modulo confronta la lettura con una soglia impostata manualmente tramite il trimmer.
3. Quando la temperatura supera o scende sotto tale soglia (a seconda del modulo), il relè si attiva o disattiva.
4. Il LED a bordo mostra lo stato del relè.

🔁 Comportamento tipico: Il relè si attiva a temperature più alte rispetto alla soglia, utile per ventilatori o raffreddatori.

---

🧰 Guida all’Uso con Arduino

---

🔌 Collegamenti Base

⚠️ Il modulo funziona autonomamente, ma possiamo usare Arduino per leggere lo stato del relè o controllare altri eventi quando si attiva.

Collegamenti consigliati:

Pin Modulo	Collegamento
VCC (12V)	Alimentatore 12V DC (NON da Arduino)
GND	GND comune con Arduino
OUT (segnale)	Pin digitale Arduino (es. D2)
COM/NO/NC relè	Carico da attivare/disattivare

---

🧪 Esempio 1: Lettura dello stato del relè con Arduino

In questo esempio, Arduino rileva se il relè è attivo (cioè se la temperatura ha superato la soglia):

#define RELAY_SIGNAL 2
#define LED 13 // LED onboard

void setup() {
  pinMode(RELAY_SIGNAL, INPUT);
  pinMode(LED, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int stato = digitalRead(RELAY_SIGNAL);

  if (stato == HIGH) {
    Serial.println("Temperatura alta - Relè attivo");
    digitalWrite(LED, HIGH);
  } else {
    Serial.println("Temperatura bassa - Relè disattivo");
    digitalWrite(LED, LOW);
  }

  delay(500);
}

---

🧪 Esempio 2: Attivazione di un altro dispositivo da Arduino

Puoi usare Arduino per attivare un buzzer o inviare un messaggio via seriale o WiFi quando il relè si attiva.

#define RELAY_SIGNAL 2
#define BUZZER 3

void setup() {
  pinMode(RELAY_SIGNAL, INPUT);
  pinMode(BUZZER, OUTPUT);
}

void loop() {
  int stato = digitalRead(RELAY_SIGNAL);

  if (stato == HIGH) {
    digitalWrite(BUZZER, HIGH);  // Allarme
  } else {
    digitalWrite(BUZZER, LOW);
  }
}

---

🔧 Regolazione della soglia di temperatura

• Ruota il trimmer sul modulo in senso orario o antiorario per cambiare la soglia.
• Usa un accendino o il calore della mano per testare la sensibilità.
• Il relè scatterà automaticamente quando il sensore NTC raggiunge la temperatura impostata.

---

🧪 Esempi di utilizzo pratici

Applicazione	Descrizione
Ventilazione automatica	Attiva una ventola se la temperatura è troppo alta
Controllo riscaldamento	Accende un riscaldatore se la temperatura è troppo bassa
Allarme surriscaldamento	Invia segnale a Arduino per notificare temperatura critica
Sistema serra automatica	Regola apertura finestre, accensione ventole o pompe
Protezione elettronica	Disattiva carichi in caso di surriscaldamento

---

📌 Considerazioni Finali

• ✅ Vantaggi: semplice, economico, affidabile, autonomo
• ❌ Limiti: non è preciso come un sensore digitale (es. DS18B20)
• ⚠️ Non alimentarlo con i 5V di Arduino: serve una fonte 12V DC separata
• 🧩 Può essere combinato con Arduino, ESP32 o altri microcontrollori per progetti avanzati

---
