Modulo Relè 5V con Sensore Fiamma Modulo rilevamente fiamma fuoco

Descrizione

[vc_row][vc_column][vc_column_text]

---

🔥 Modulo Relè 5V con Sensore Fiamma – Descrizione Completa

✅ Caratteristiche principali

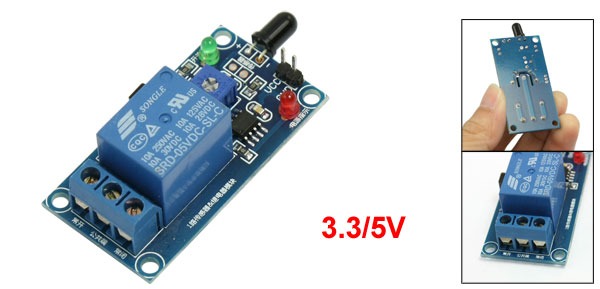

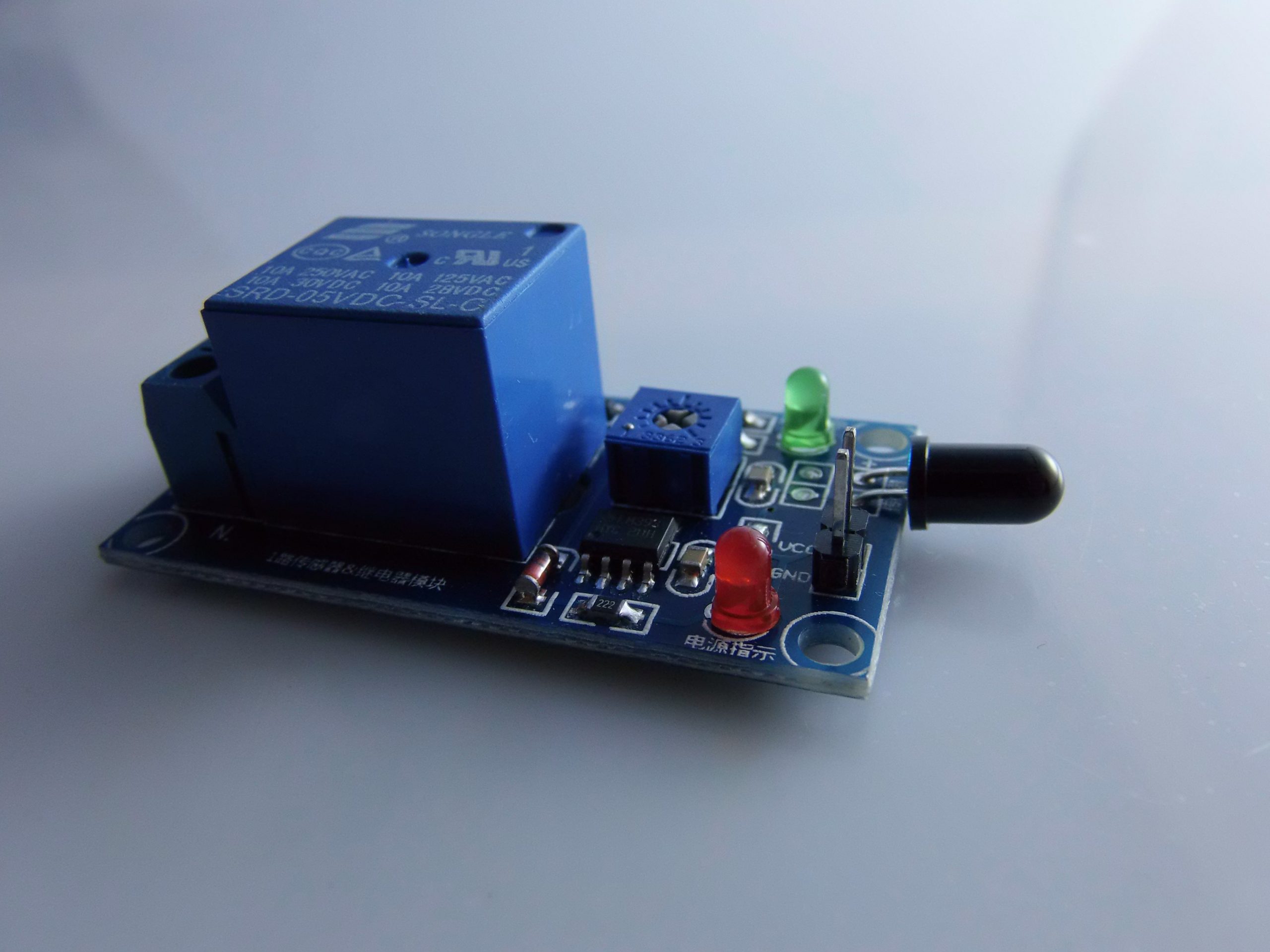

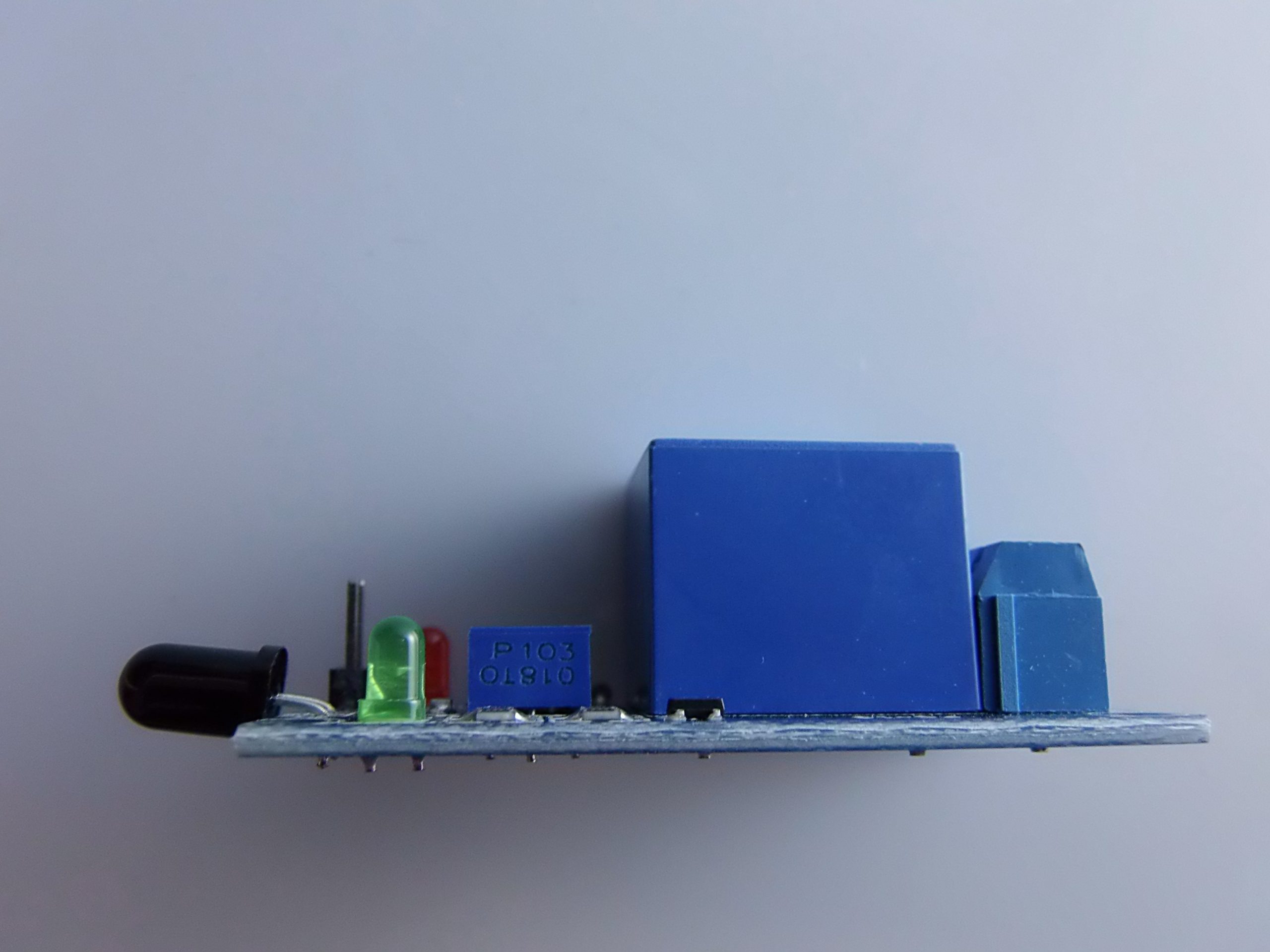

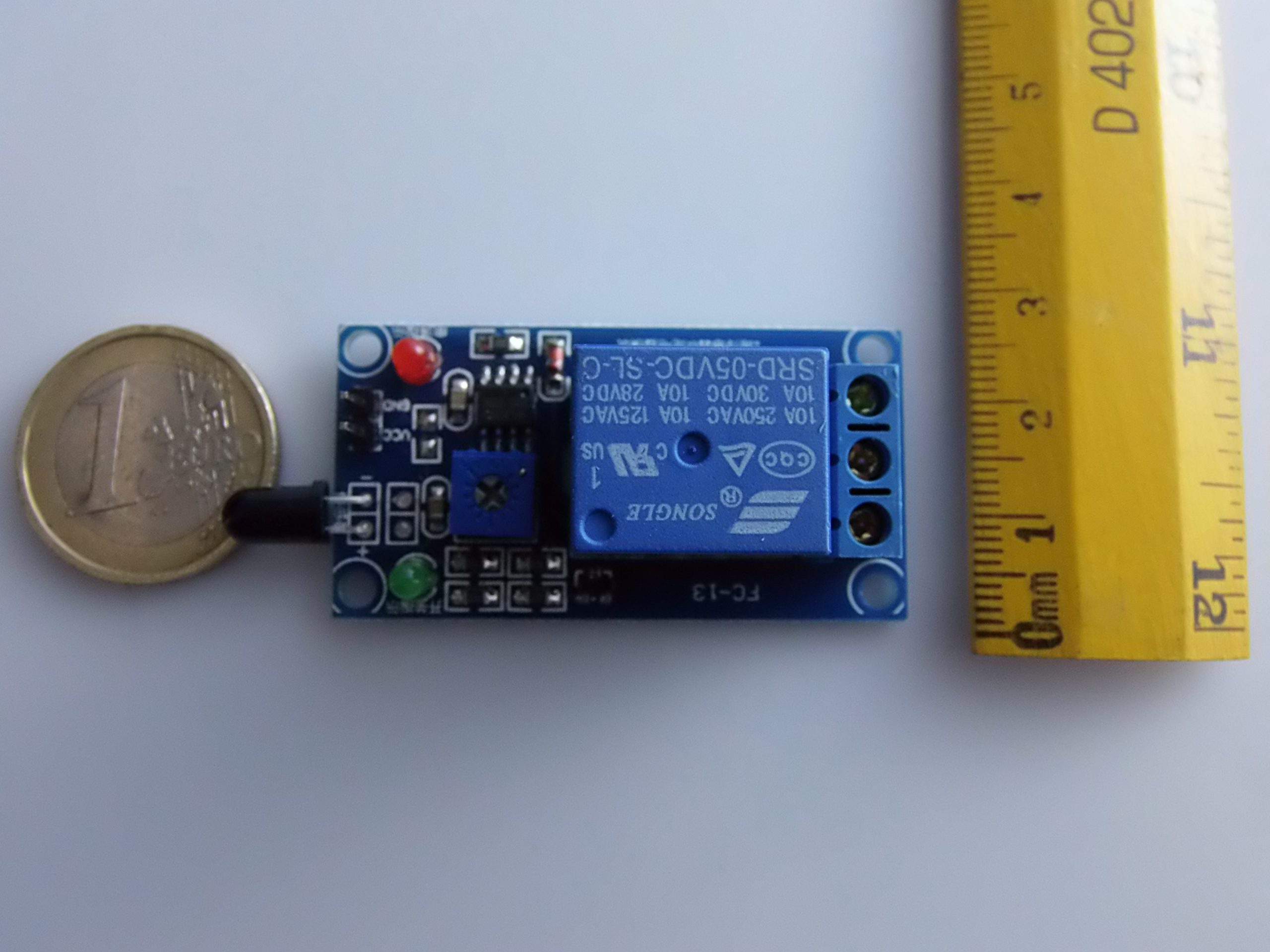

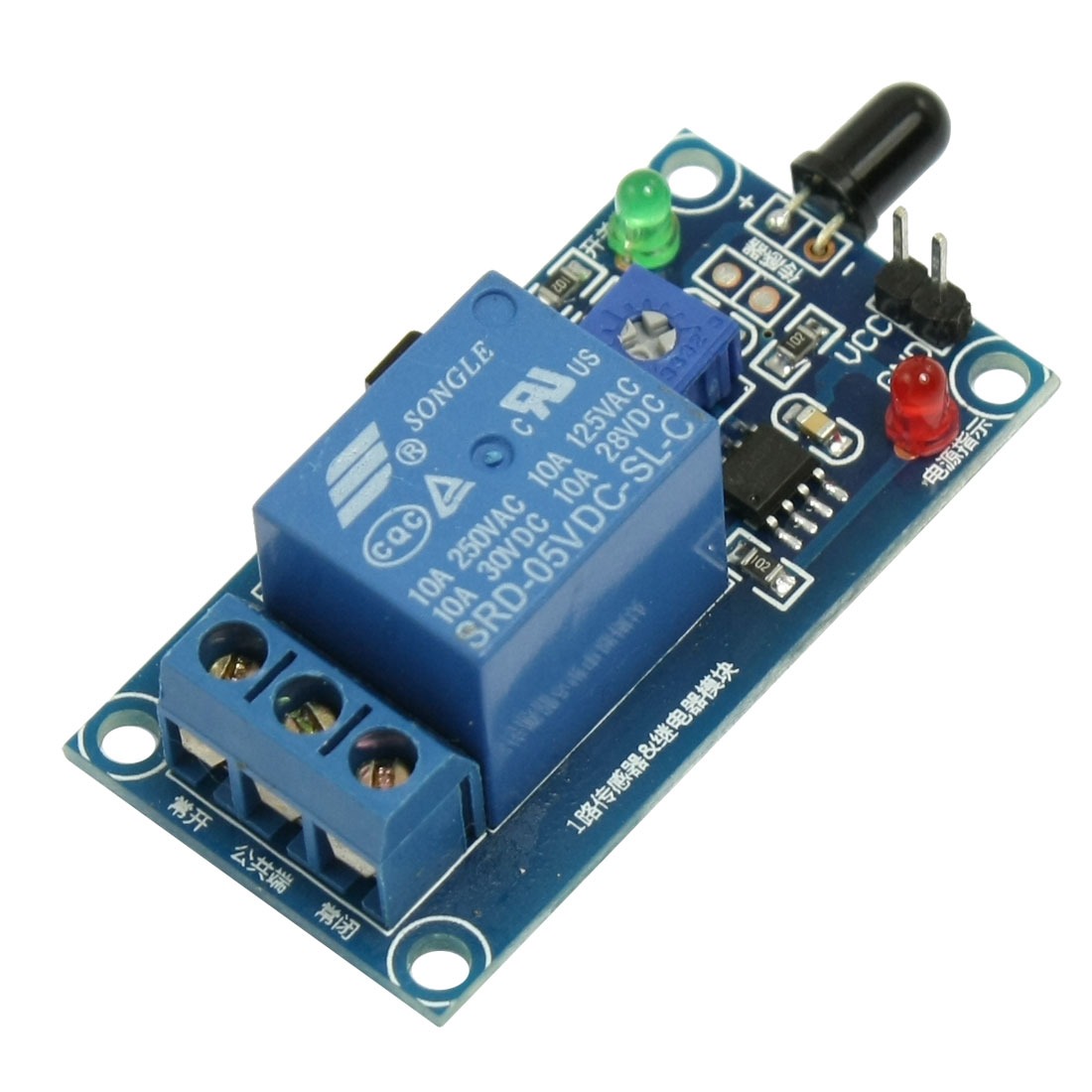

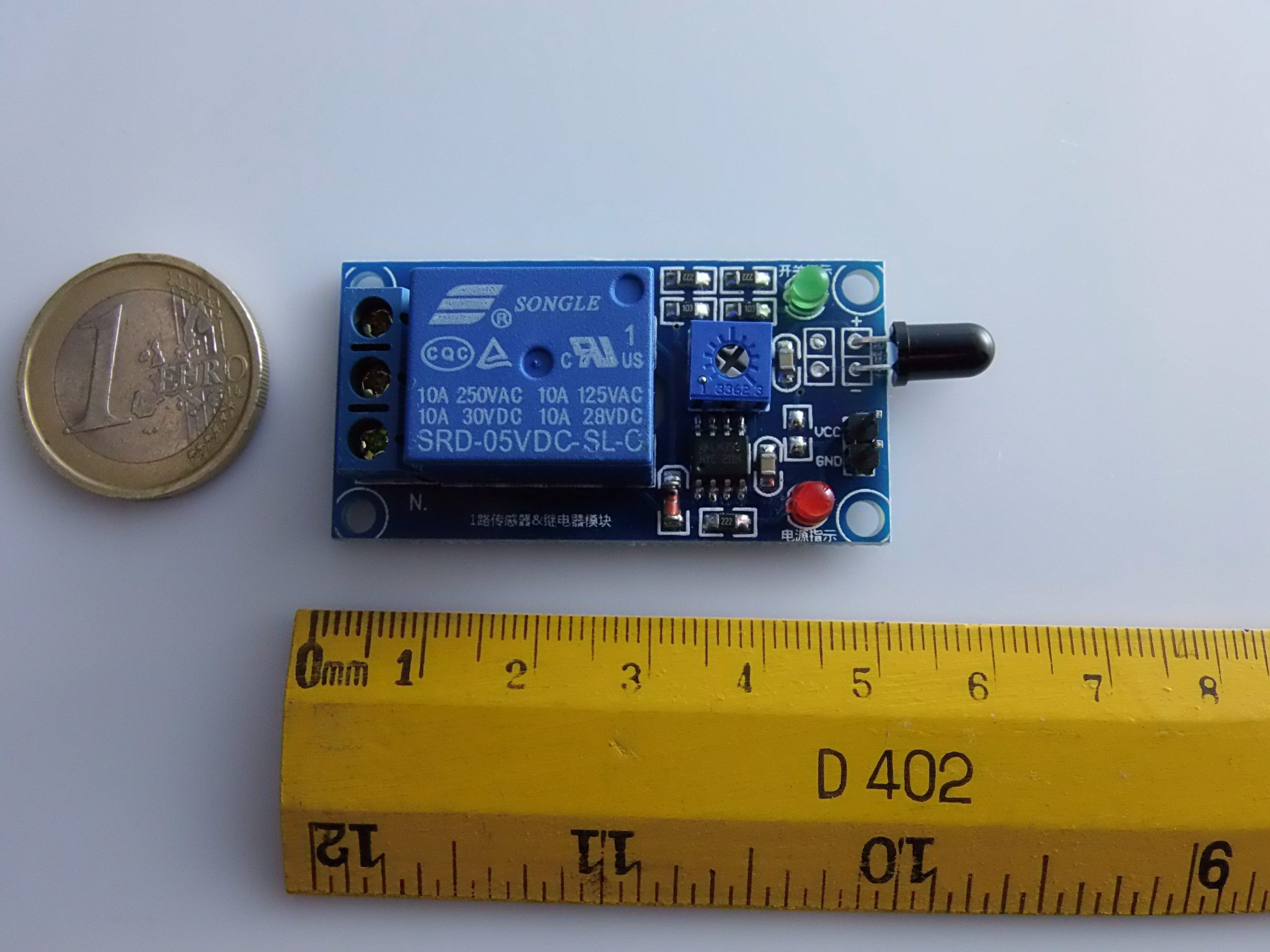

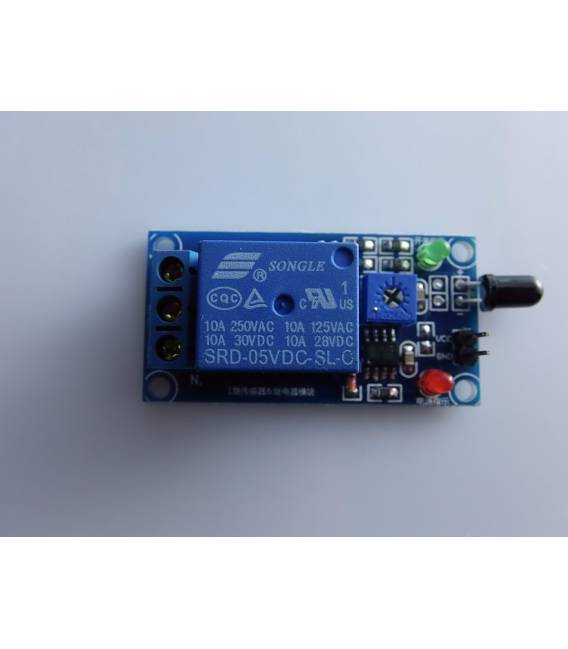

Il Modulo Relè 5V con Sensore Fiamma è un dispositivo che combina un sensore ottico IR per il rilevamento di fiamme con un relè da 5V, il quale può essere attivato in presenza di fuoco. Questo modulo è utile per sistemi antincendio, progetti di sicurezza, robotica o automazioni che reagiscono alla presenza di una fiamma.

Composizione del modulo:

• Sensore di fiamma (IR): Sensibile a lunghezze d’onda tra 760 nm e 1100 nm (tipiche della fiamma viva).
• Comparatori integrati (LM393): Per l’elaborazione del segnale analogico e digitale.

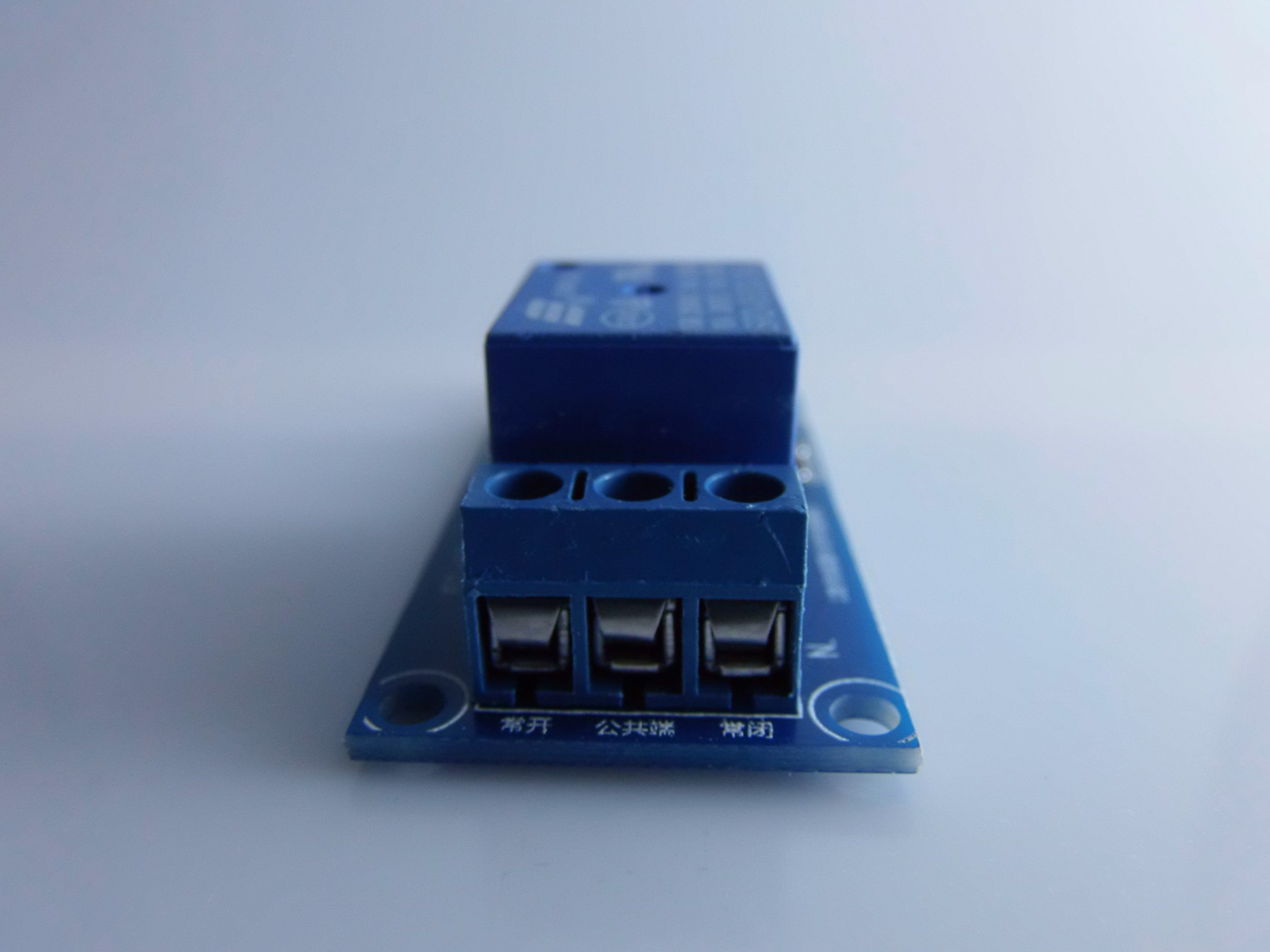

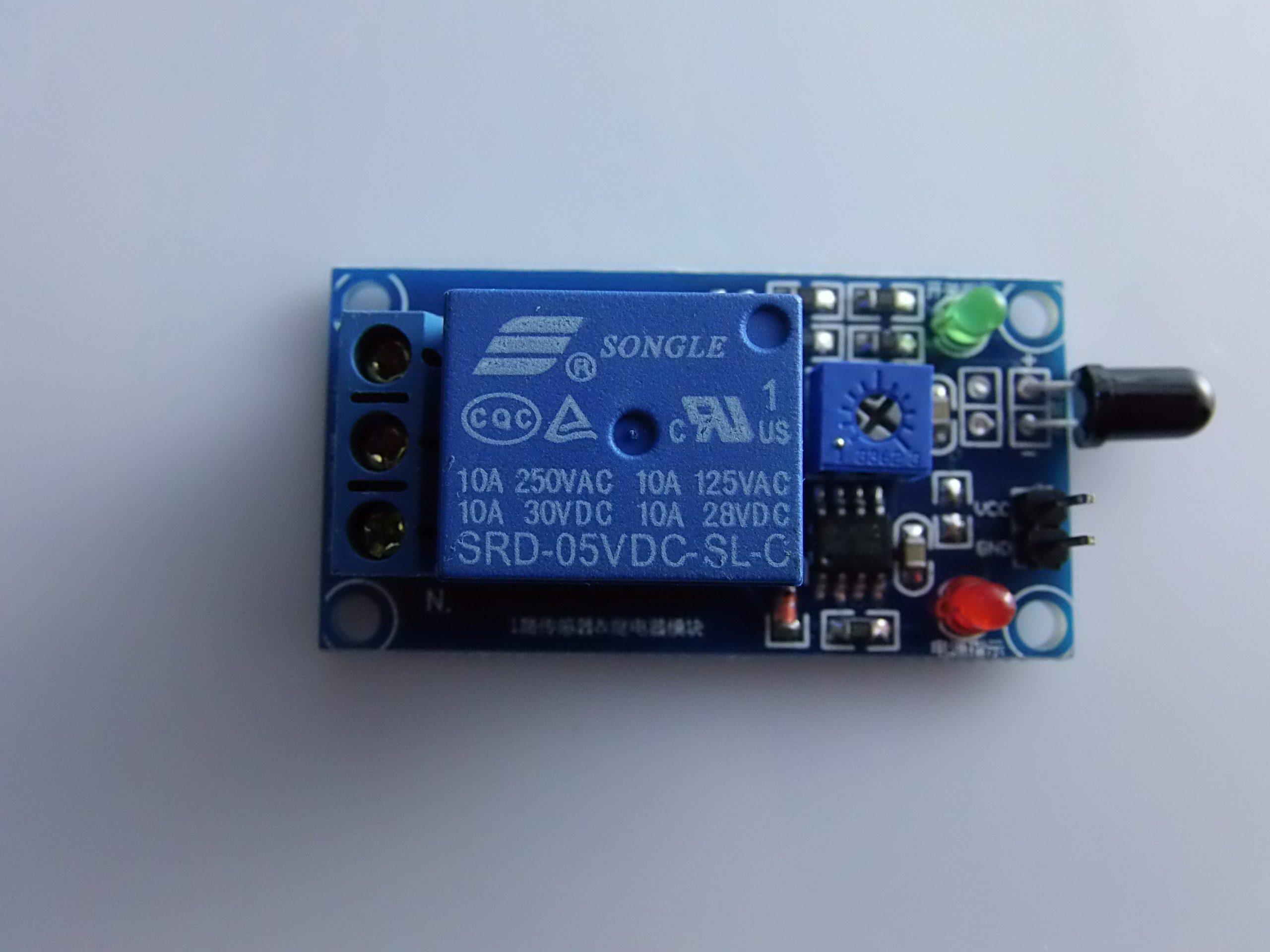

• Relè a 1 canale da 5V: Supporta carichi fino a 10A 250VAC / 10A 30VDC.
• LED di stato: Indicatore di accensione e attivazione del relè.

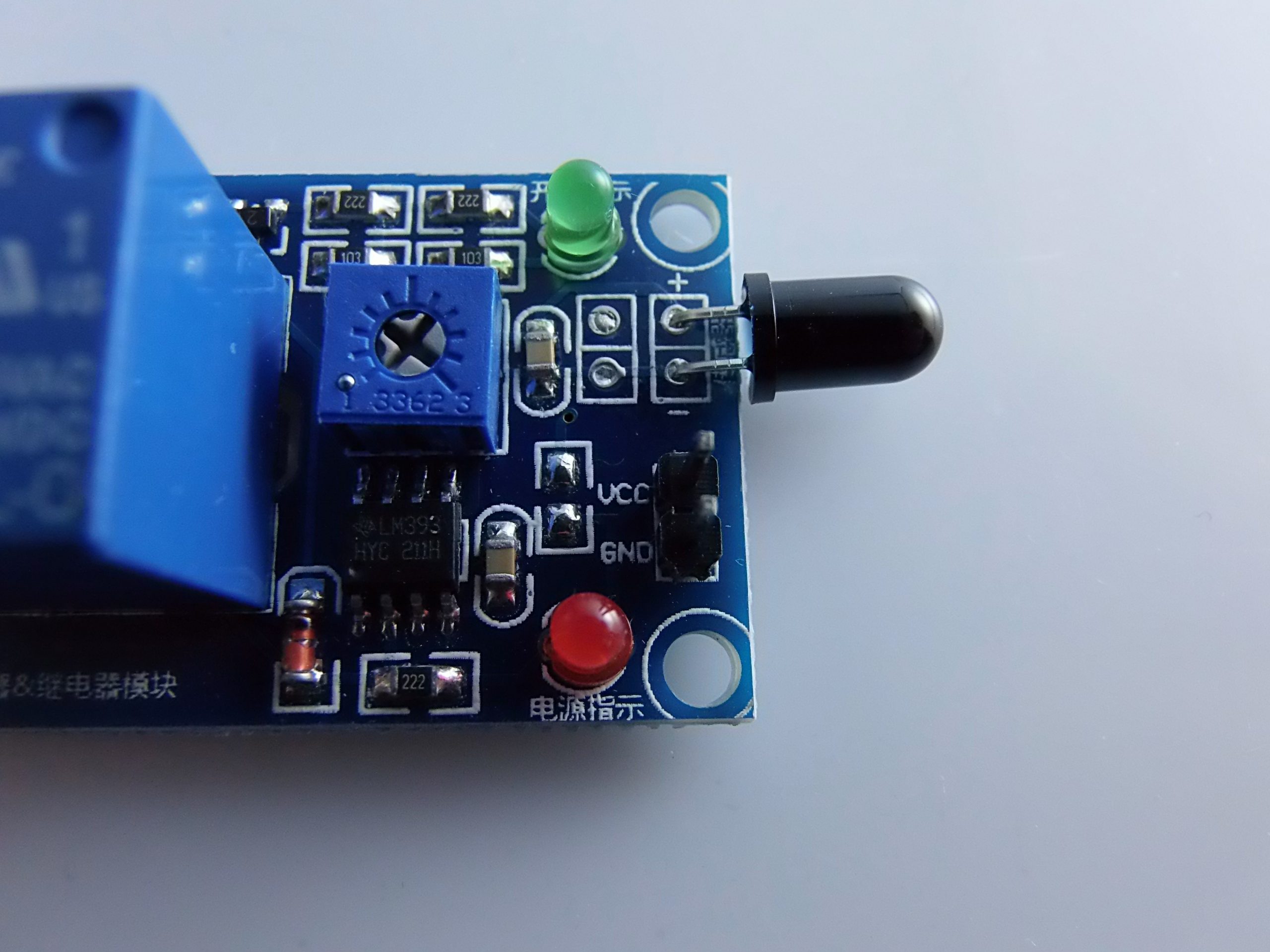

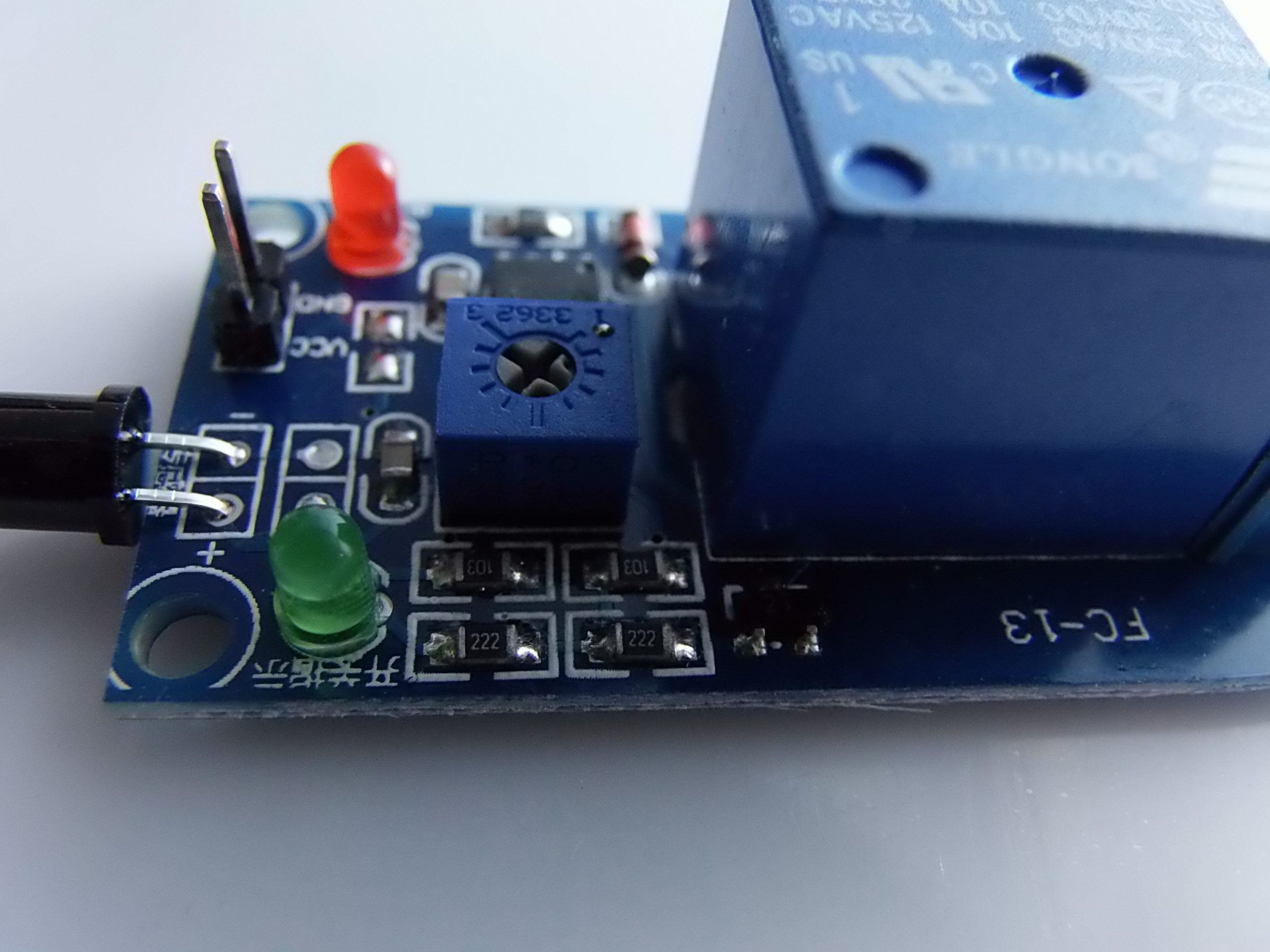

• Trimmer di sensibilità: Per regolare la soglia di attivazione del relè.
• Interfaccia standard a 4 o 5 pin (VCC, GND, D0, A0, IN).

---

🔌 Connessione con Arduino

🔧 Materiale necessario

• Arduino Uno (o compatibile)
• Modulo Relè 5V con Sensore Fiamma
• Cavi jumper
• Carico (es. lampadina a 220V con precauzioni di sicurezza o LED per test)

🖇️ Collegamenti consigliati

Modulo Fiamma	Collegamento Arduino
VCC	5V
GND	GND
A0 (analogico)	A0 (opzionale)
D0 (digitale)	D2 (per esempio)
IN (relè)	D7 (controllo relè)

Nota: In alcuni moduli, il relè è attivato automaticamente dal segnale D0 del sensore senza bisogno del pin IN. Se “IN” è separato, può essere controllato direttamente da Arduino.

---

👨‍💻 Codice di esempio base: rilevamento e attivazione relè

🧪 Obiettivo: attivare il relè quando viene rilevata una fiamma.

#define FLAME_SENSOR_PIN 2    // collegato a D0 del modulo
#define RELAY_PIN 7           // pin di controllo del relè

void setup() {
  pinMode(FLAME_SENSOR_PIN, INPUT);
  pinMode(RELAY_PIN, OUTPUT);

  Serial.begin(9600);
  digitalWrite(RELAY_PIN, LOW); // relè spento all'avvio
}

void loop() {
  int flameDetected = digitalRead(FLAME_SENSOR_PIN);

  if (flameDetected == LOW) {  // in genere LOW indica fiamma presente
    Serial.println("🔥 Fiamma rilevata! Attivazione relè.");
    digitalWrite(RELAY_PIN, HIGH); // accende relè
  } else {
    Serial.println("✅ Nessuna fiamma.");
    digitalWrite(RELAY_PIN, LOW);  // spegne relè
  }

  delay(500);
}

Attenzione: alcuni moduli restituiscono LOW quando rilevano una fiamma, altri HIGH. Verifica nel tuo caso con il monitor seriale.

---

💡 Esempio applicativo: allarme antincendio con buzzer e LED

#define FLAME_SENSOR_PIN 2
#define BUZZER_PIN 3
#define RELAY_PIN 7
#define LED_PIN 4

void setup() {
  pinMode(FLAME_SENSOR_PIN, INPUT);
  pinMode(BUZZER_PIN, OUTPUT);
  pinMode(RELAY_PIN, OUTPUT);
  pinMode(LED_PIN, OUTPUT);

  Serial.begin(9600);
}

void loop() {
  int flameDetected = digitalRead(FLAME_SENSOR_PIN);

  if (flameDetected == LOW) {
    Serial.println("⚠️ Incendio rilevato!");
    digitalWrite(BUZZER_PIN, HIGH);
    digitalWrite(RELAY_PIN, HIGH);
    digitalWrite(LED_PIN, HIGH);
  } else {
    digitalWrite(BUZZER_PIN, LOW);
    digitalWrite(RELAY_PIN, LOW);
    digitalWrite(LED_PIN, LOW);
  }

  delay(200);
}

---

⚙️ Regolazioni e suggerimenti

• 🔧 Sensibilità: Usa il trimmer sul modulo per aumentare o ridurre la distanza di rilevamento.
• 🌐 Distanza operativa: fino a 80 cm in ambienti bui o normali.
• 🧪 Test: Puoi usare un accendino o una candela (con cautela!) per verificare il funzionamento.

---

✅ Applicazioni pratiche

• Sistemi antincendio automatici
• Automazione domestica (es. spegnimento elettrodomestici in caso di incendio)
• Robotica: robot che evitano fiamme
• Allarmi intelligenti per cucine o ambienti pericolosi

---
