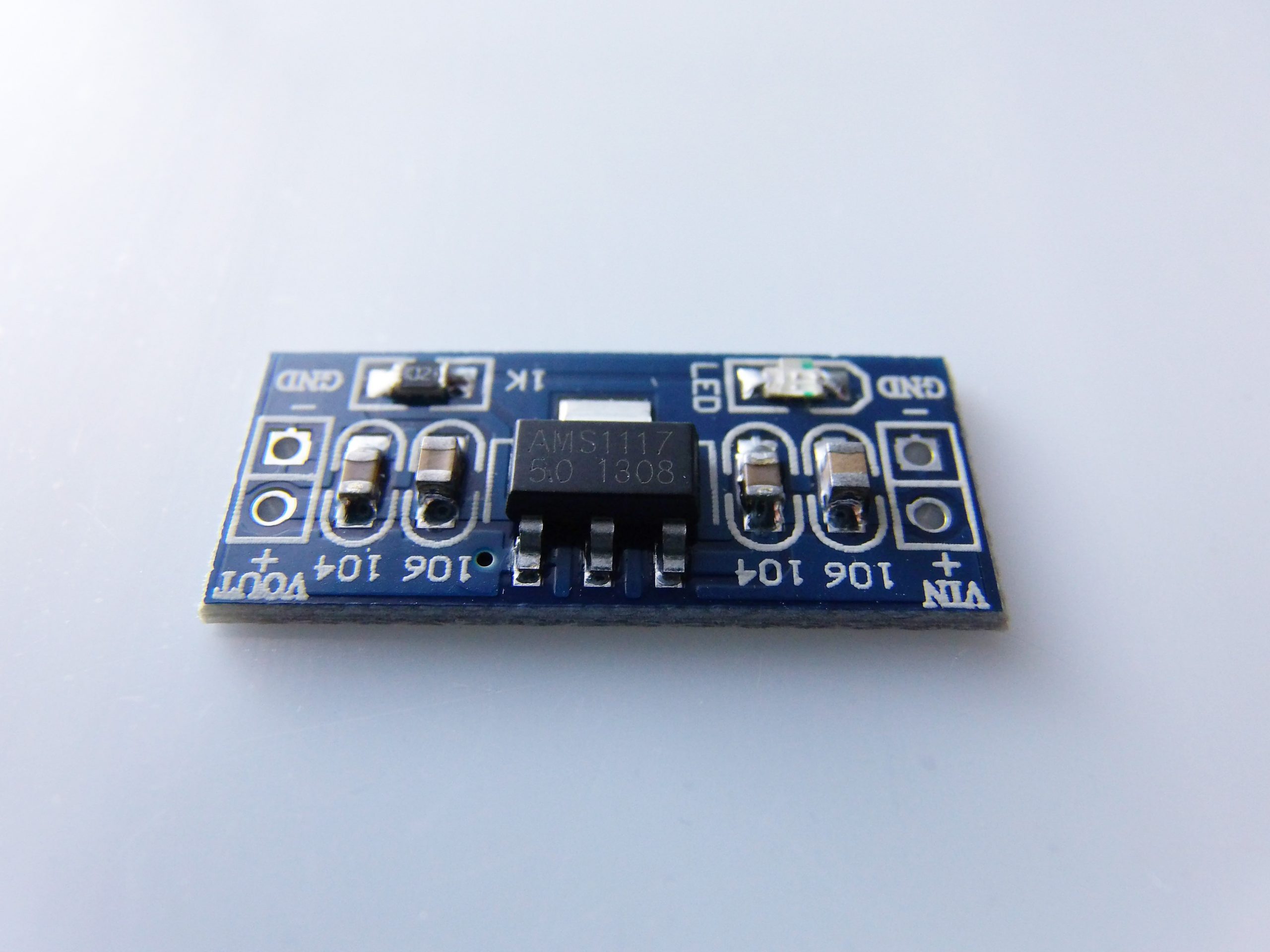

Modulo di Alimentazione 5.0V AMS1117-5.0V Regolatore di Tensione Fissa – input 6-12V – output 5V

Descrizione

[vc_row][vc_column][vc_column_text]

---

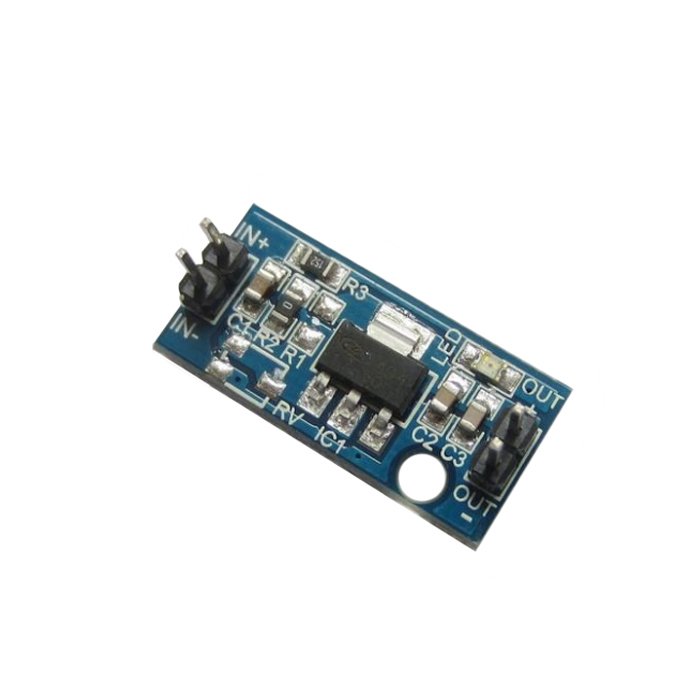

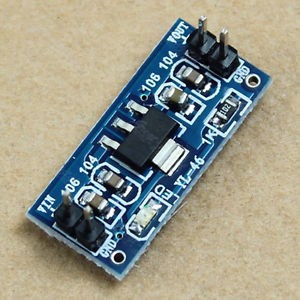

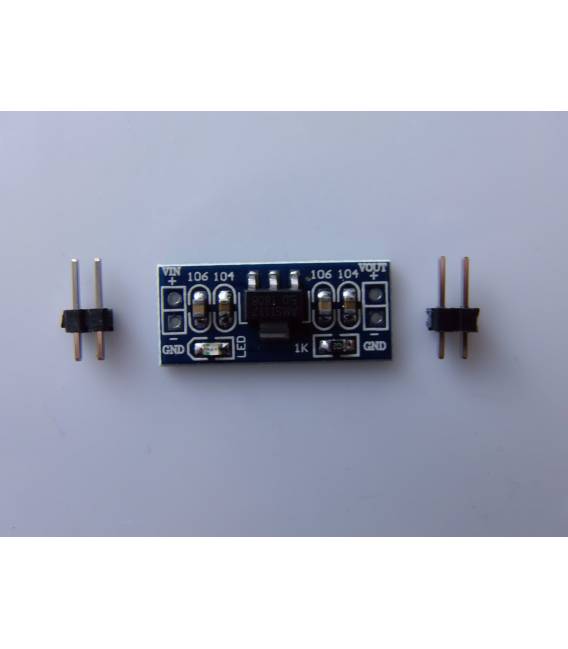

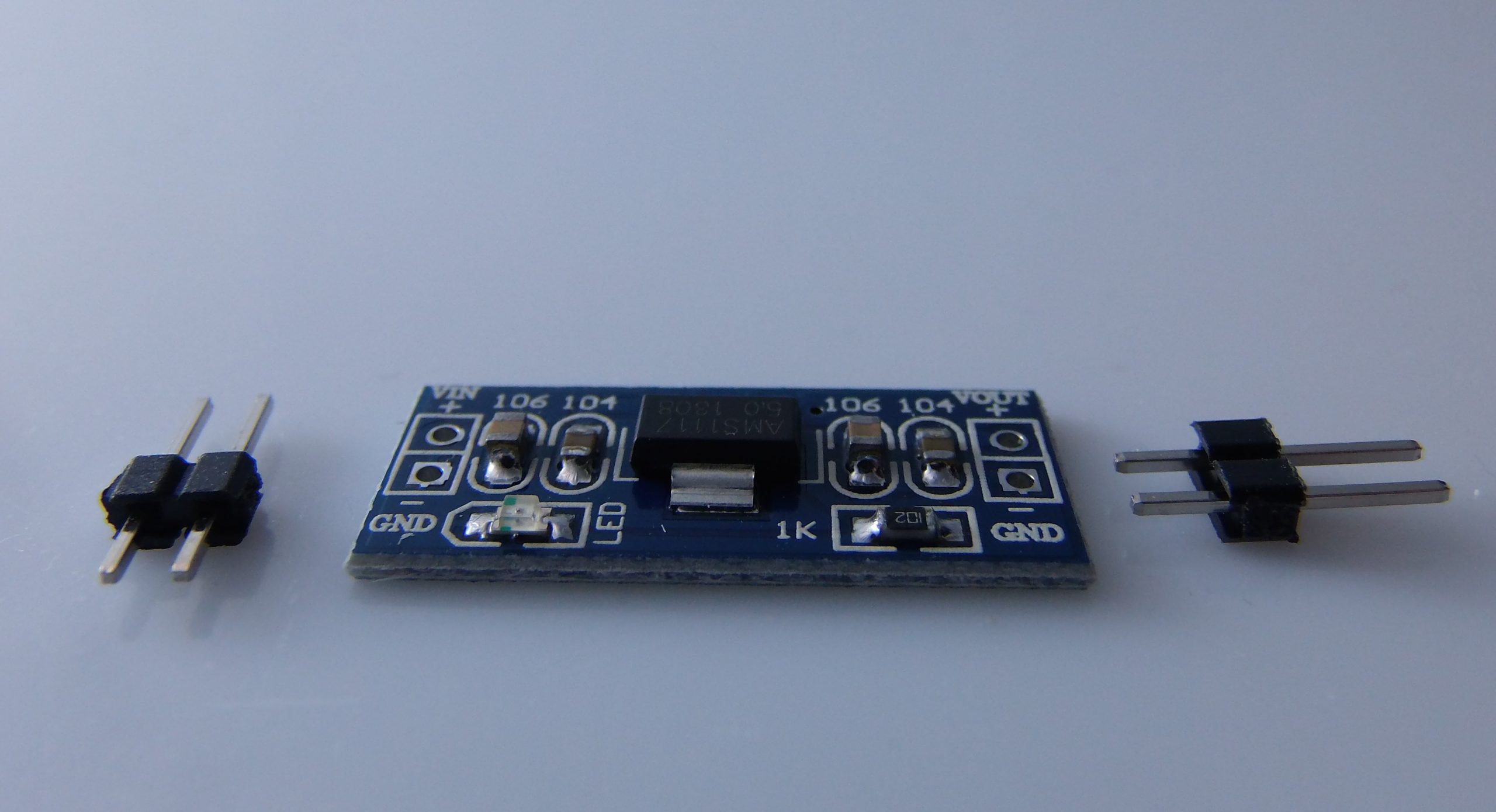

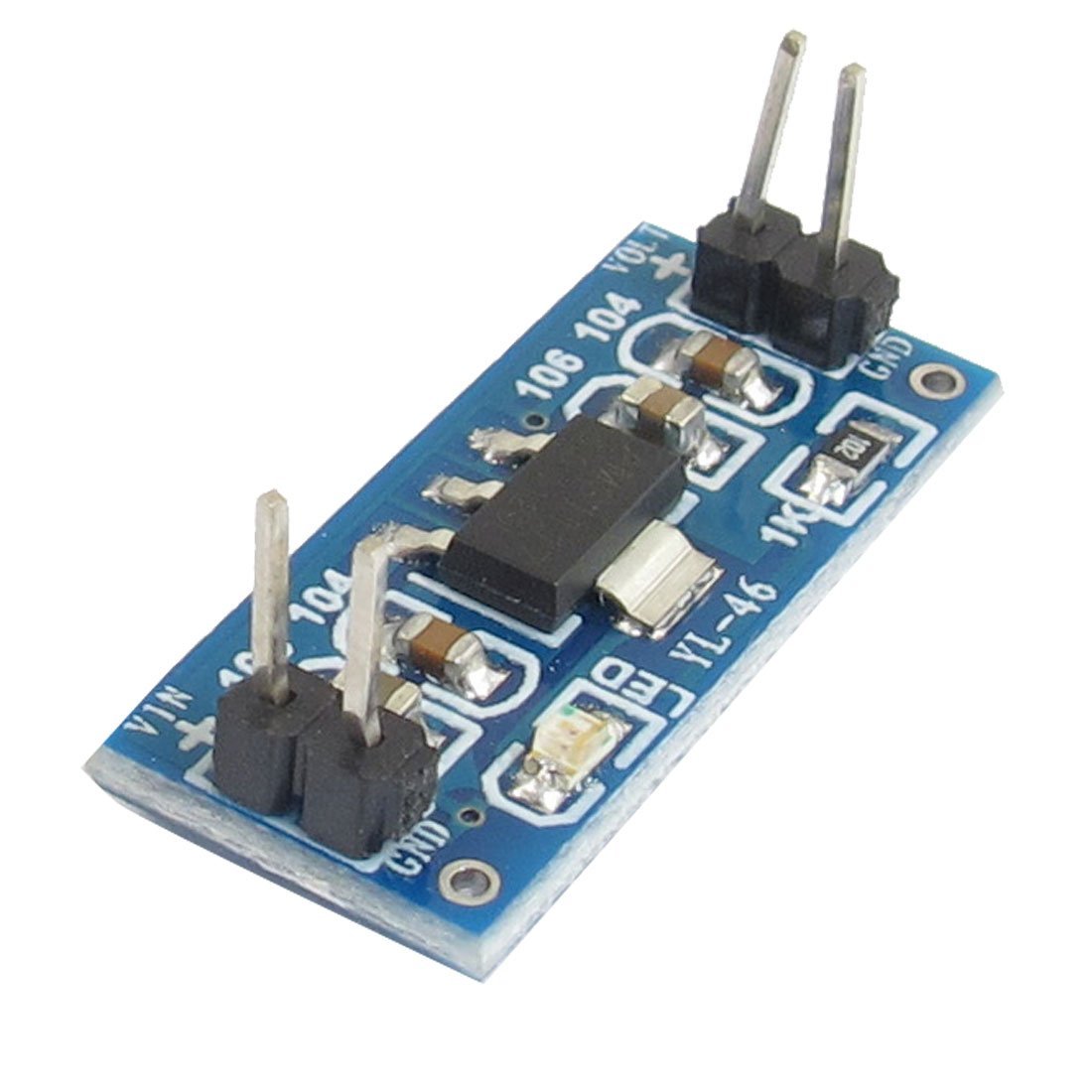

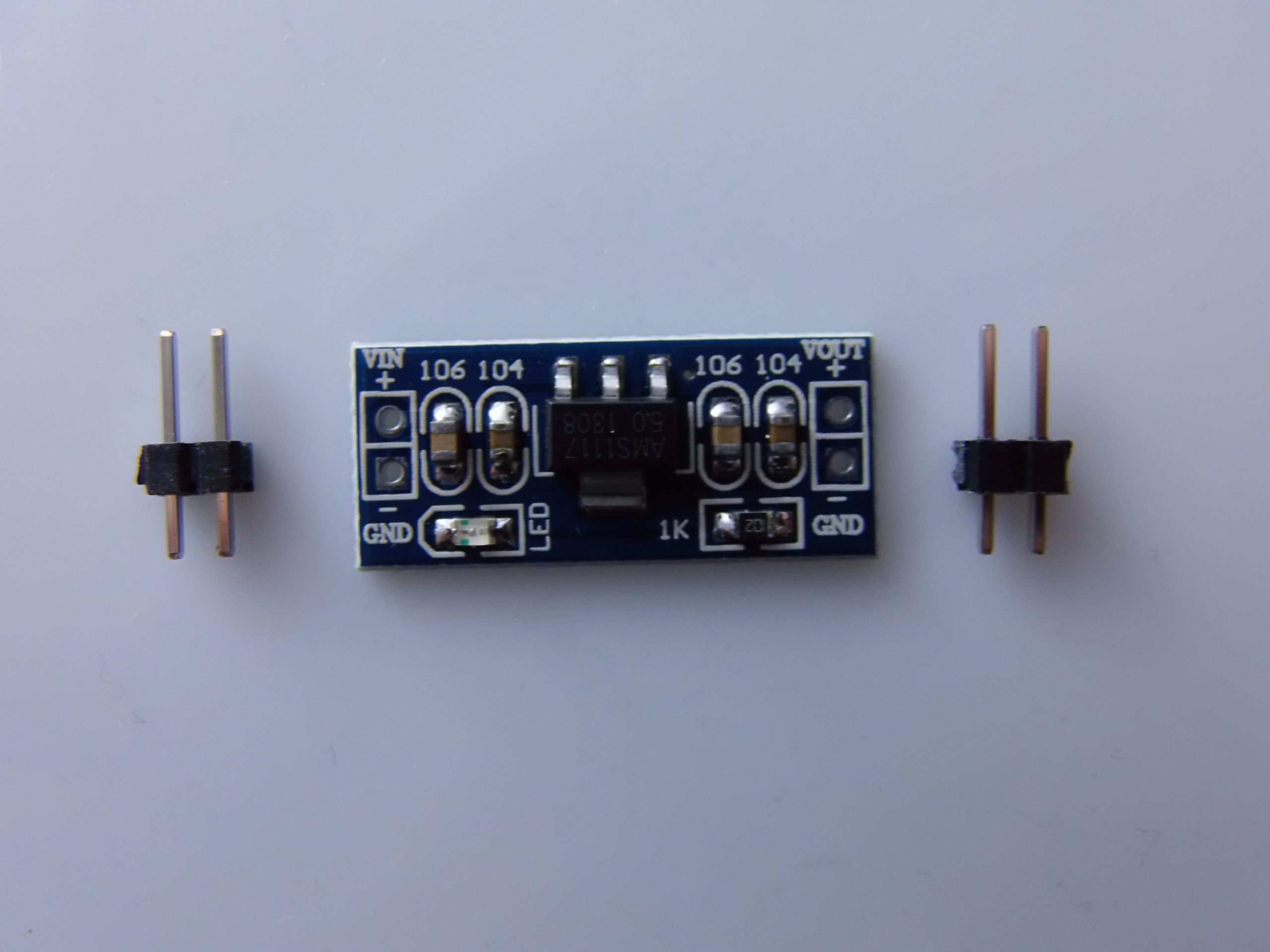

Descrizione del Modulo di Alimentazione 5.0V AMS1117-5.0V

Cos’è?

Il modulo basato sul regolatore di tensione AMS1117-5.0V è un piccolo circuito che converte una tensione di ingresso compresa tra 6V e 12V in una tensione di uscita stabile e fissa a 5V. È molto utilizzato per alimentare dispositivi elettronici a 5V, come Arduino e sensori.

Specifiche Tecniche:

• Regolatore: AMS1117-5.0V (regolatore lineare di tensione fissa)
• Tensione di ingresso: 6V – 12V DC (tipicamente 7-12V consigliati)
• Tensione di uscita: 5.0V DC fissi
• Corrente massima di uscita: fino a 1A (dipende dal dissipatore e dal carico)
• Efficienza: Non molto alta (è un regolatore lineare, dissipando calore)

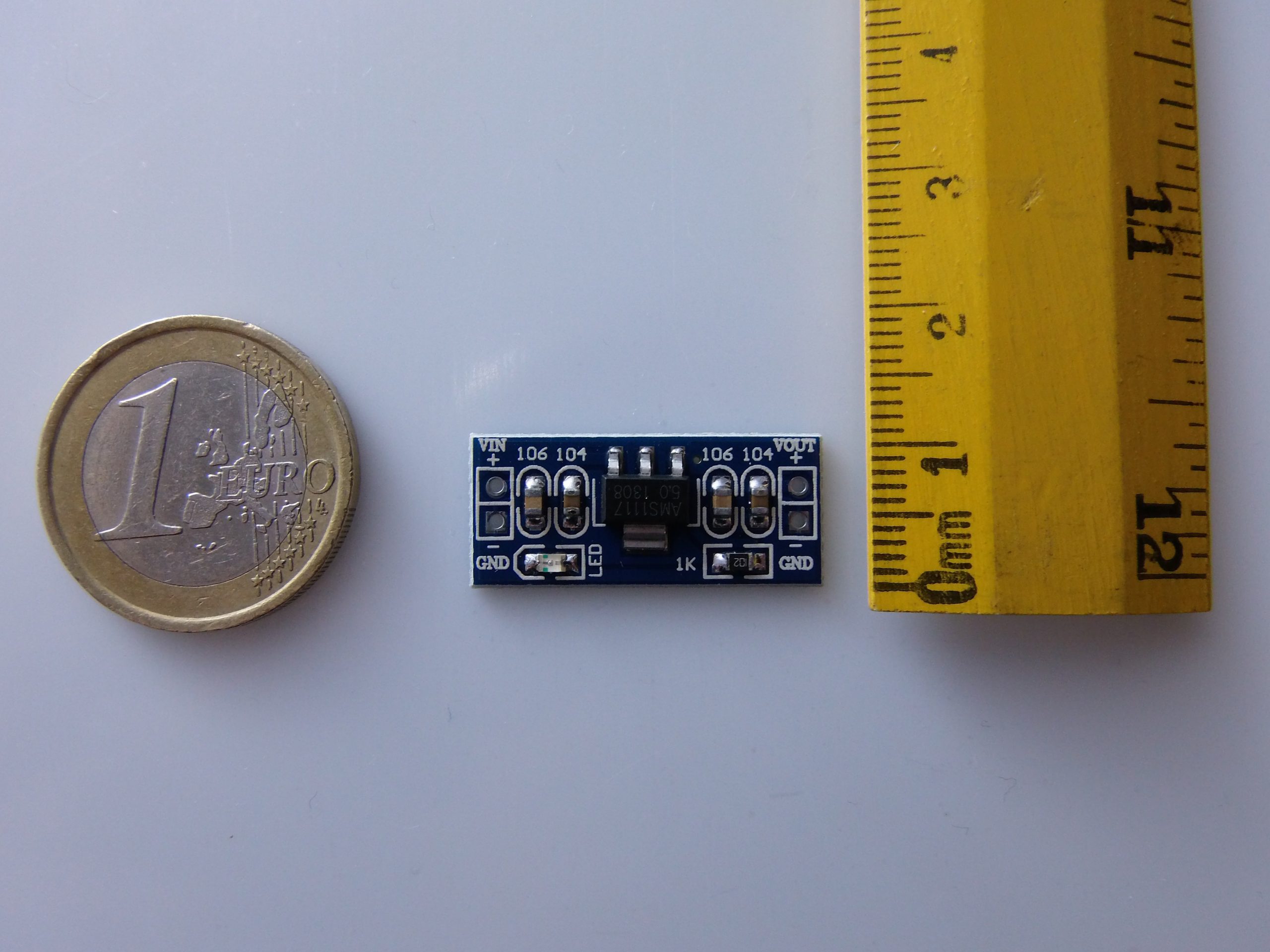

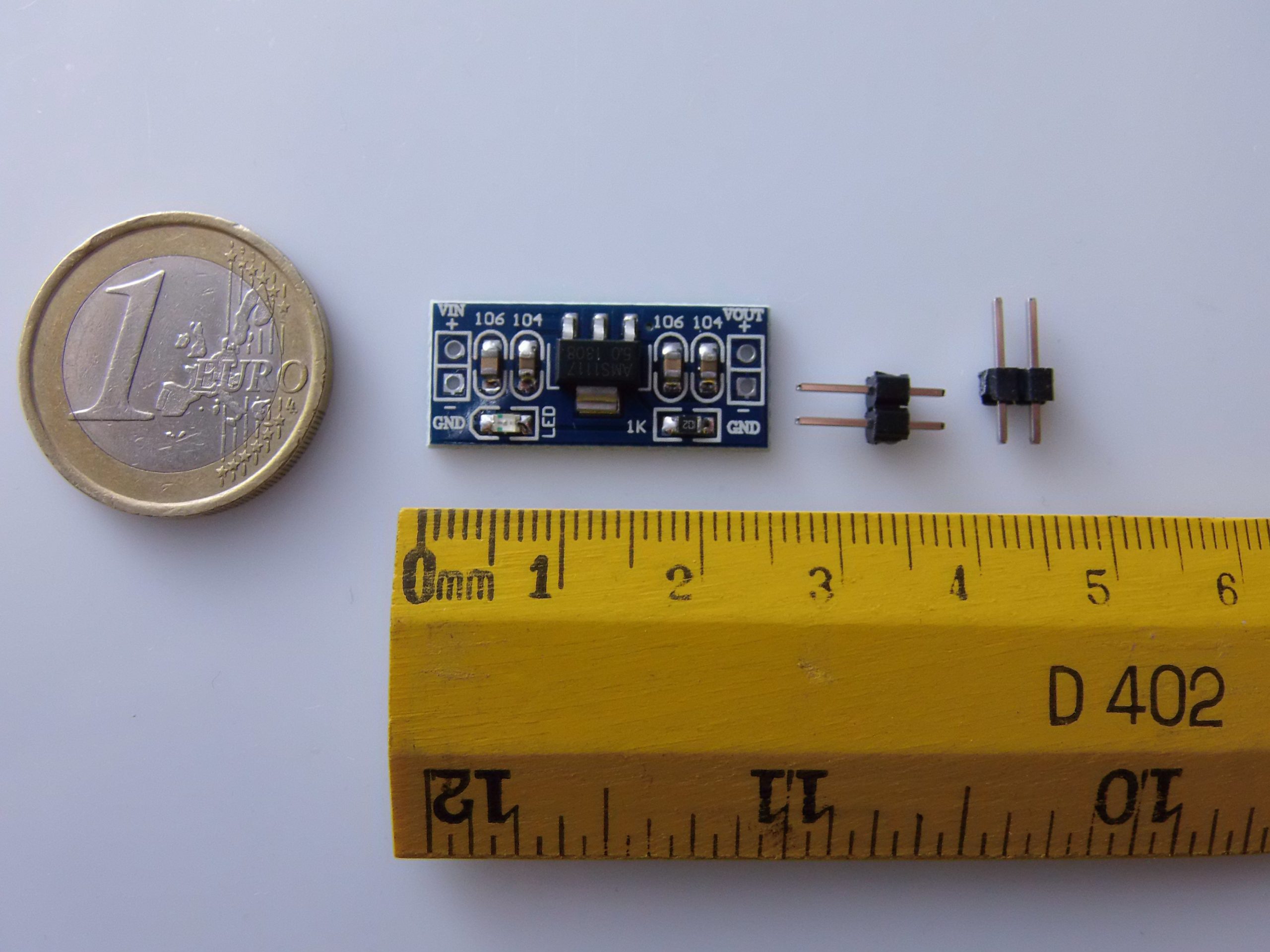

• Dimensioni: molto compatto, adatto a prototipi e progetti DIY
• Pin: Vin (input), GND (massa), Vout (output 5V)

Caratteristiche Principali:

• Regolazione stabile e affidabile a 5V.
• Protezione termica interna e protezione da cortocircuito.
• Facile da integrare in circuiti alimentati da batteria o alimentatori DC da 6-12V.

---

Come Utilizzarlo con Arduino

Connessioni Elettriche:

1. Alimentazione:
   • Collega il pin Vin del modulo AMS1117 a una fonte di alimentazione DC da 6 a 12V (ad esempio un alimentatore 9V o batteria 9V).
   • Collega il pin GND del modulo a massa (GND) del sistema.
2. Uscita 5V:
   • Collega il pin Vout del modulo al pin 5V di Arduino (oppure usa il pin Vout per alimentare altri componenti a 5V).
   • Collega la massa (GND) del modulo anche al GND di Arduino per avere un riferimento comune.

---

Importante:

• Non fornire tensioni superiori a 12V sul pin Vin, per evitare surriscaldamenti.
• Assicurati che la corrente richiesta dal carico non superi 1A, altrimenti il regolatore potrebbe danneggiarsi.
• Il regolatore AMS1117 è lineare, quindi dissipa energia sotto forma di calore: se il carico è pesante, considera un dissipatore o un regolatore switching più efficiente.

---

Guida alla Programmazione e Esempi d’Uso con Arduino

Il modulo è solo un regolatore di tensione, quindi non richiede programmazione diretta, ma serve ad alimentare correttamente Arduino e i suoi moduli/sensori. Ecco un esempio pratico per alimentare Arduino e accendere un LED:

Schema:

• Alimentazione esterna (9V) → Modulo AMS1117 Vin
• AMS1117 Vout (5V stabile) → Arduino 5V pin
• GND modulo → GND Arduino
• Arduino pin 13 → LED (con resistenza da 220Ω) → GND

---

Codice Arduino esempio:

void setup() {
  pinMode(13, OUTPUT);  // Configura il pin 13 come uscita
}

void loop() {
  digitalWrite(13, HIGH);  // Accendi il LED
  delay(1000);             // Aspetta 1 secondo
  digitalWrite(13, LOW);   // Spegni il LED
  delay(1000);             // Aspetta 1 secondo
}

---

Riassunto Vantaggi e Consigli

• Vantaggi:
  • Fornisce alimentazione stabile a 5V per Arduino e moduli.
  • Facilità di utilizzo con alimentatori DC standard.
  • Compatibilità con sensori e moduli a 5V.
• Consigli:
  • Usa una sorgente di alimentazione adatta (batteria o alimentatore 7-12V).
  • Monitora la temperatura del regolatore con carichi elevati.
  • Mantieni massa comune tra modulo e Arduino.

---
