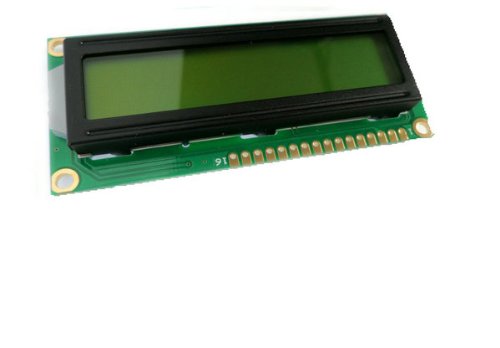

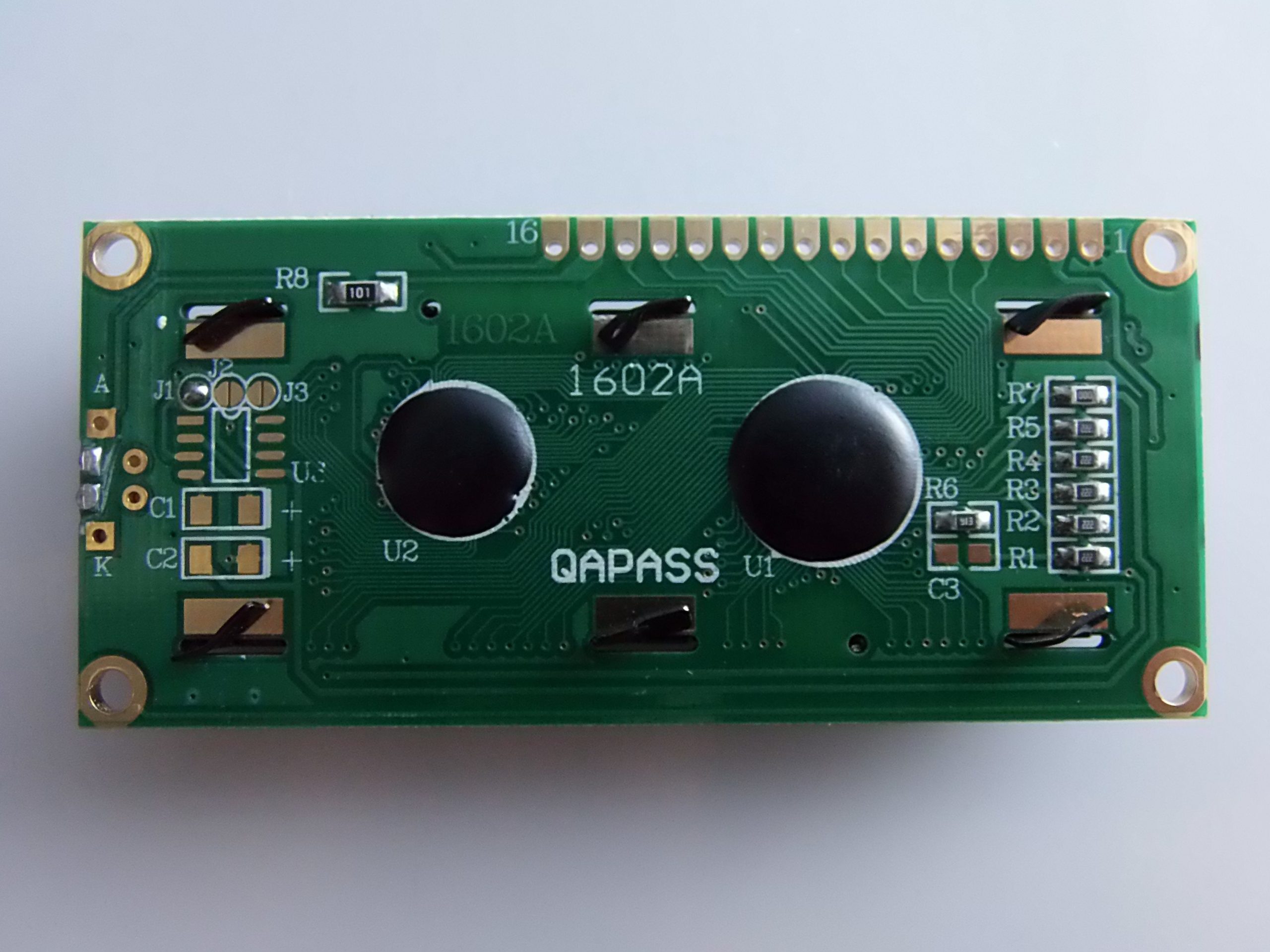

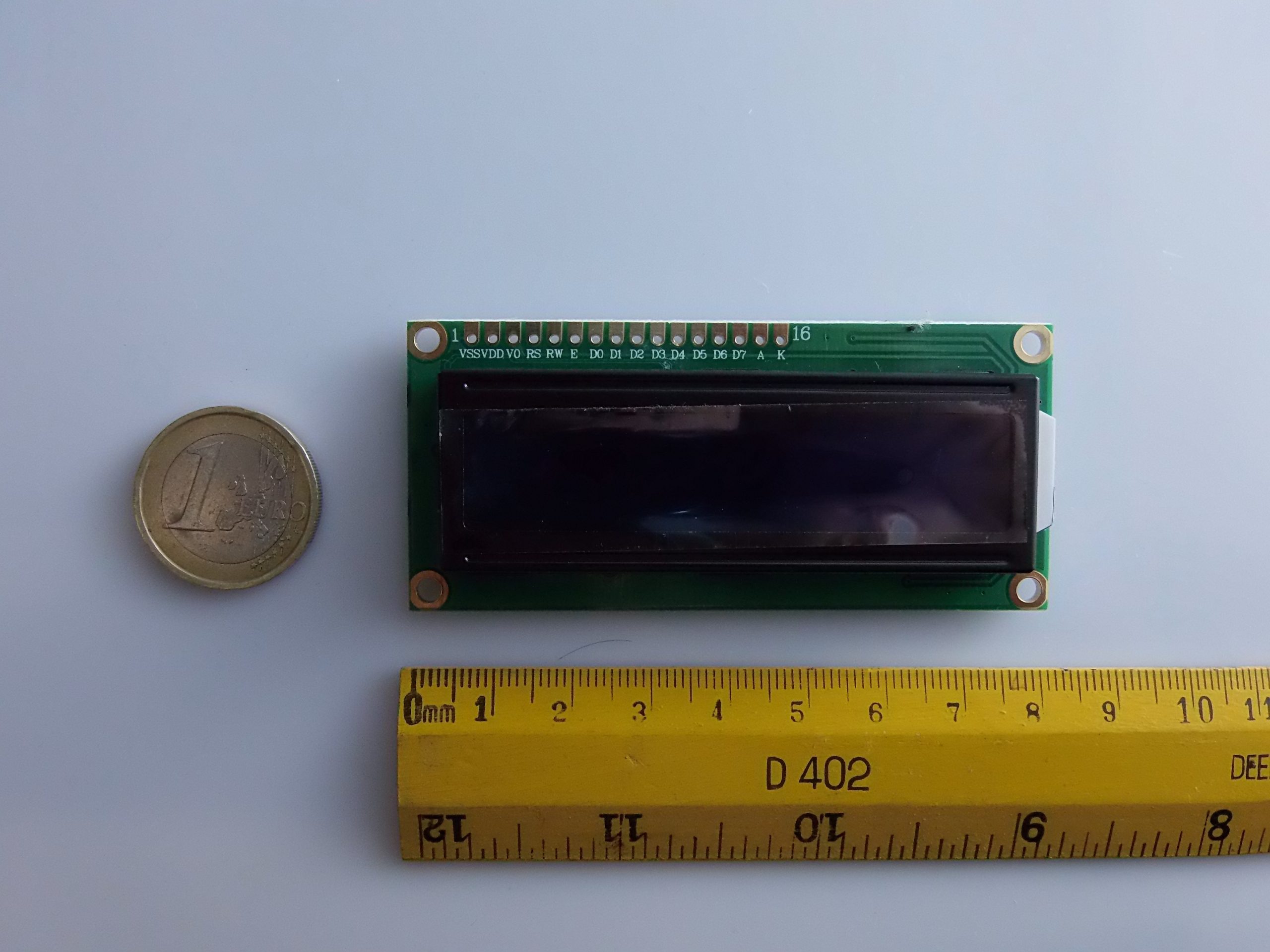

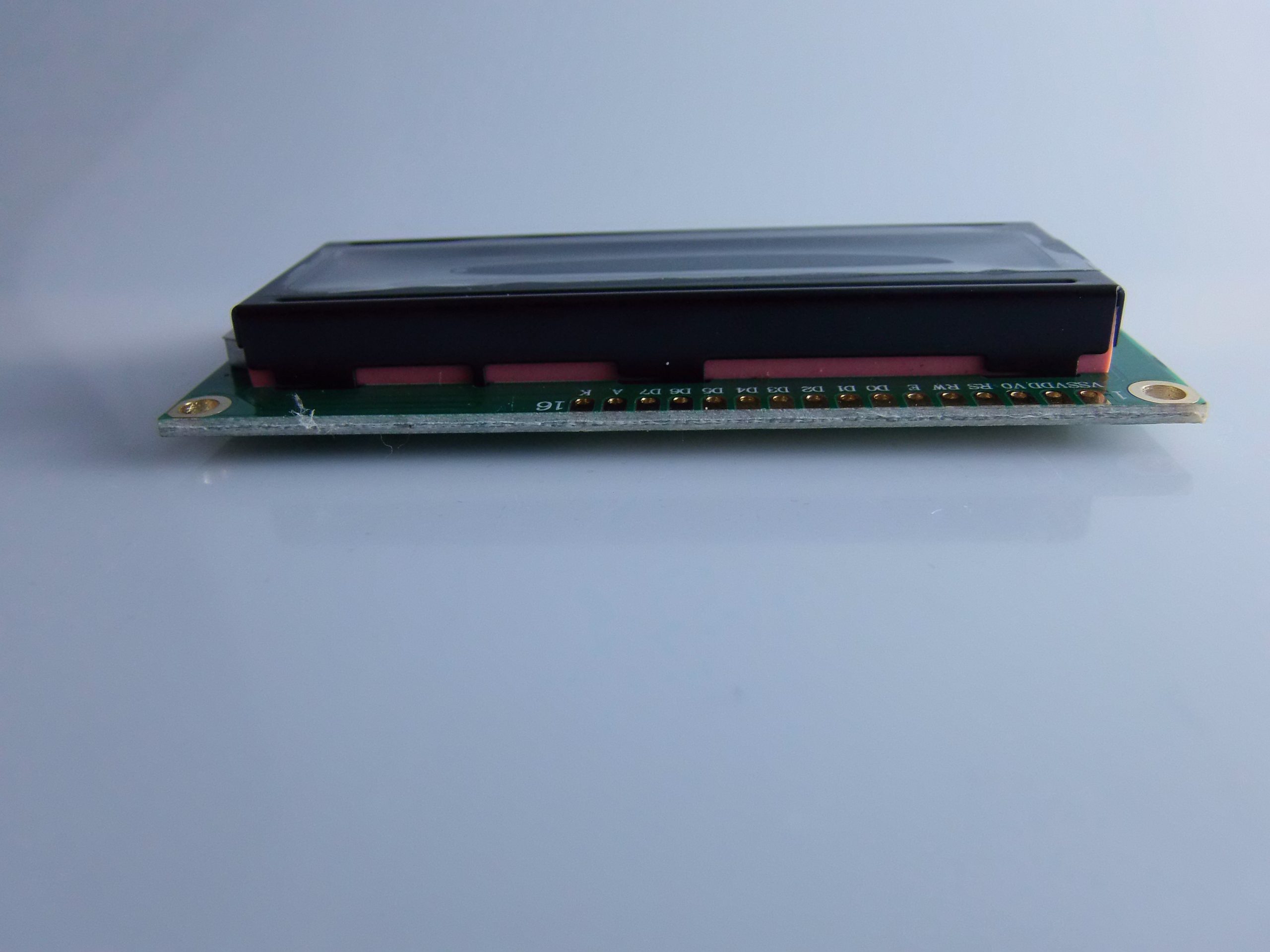

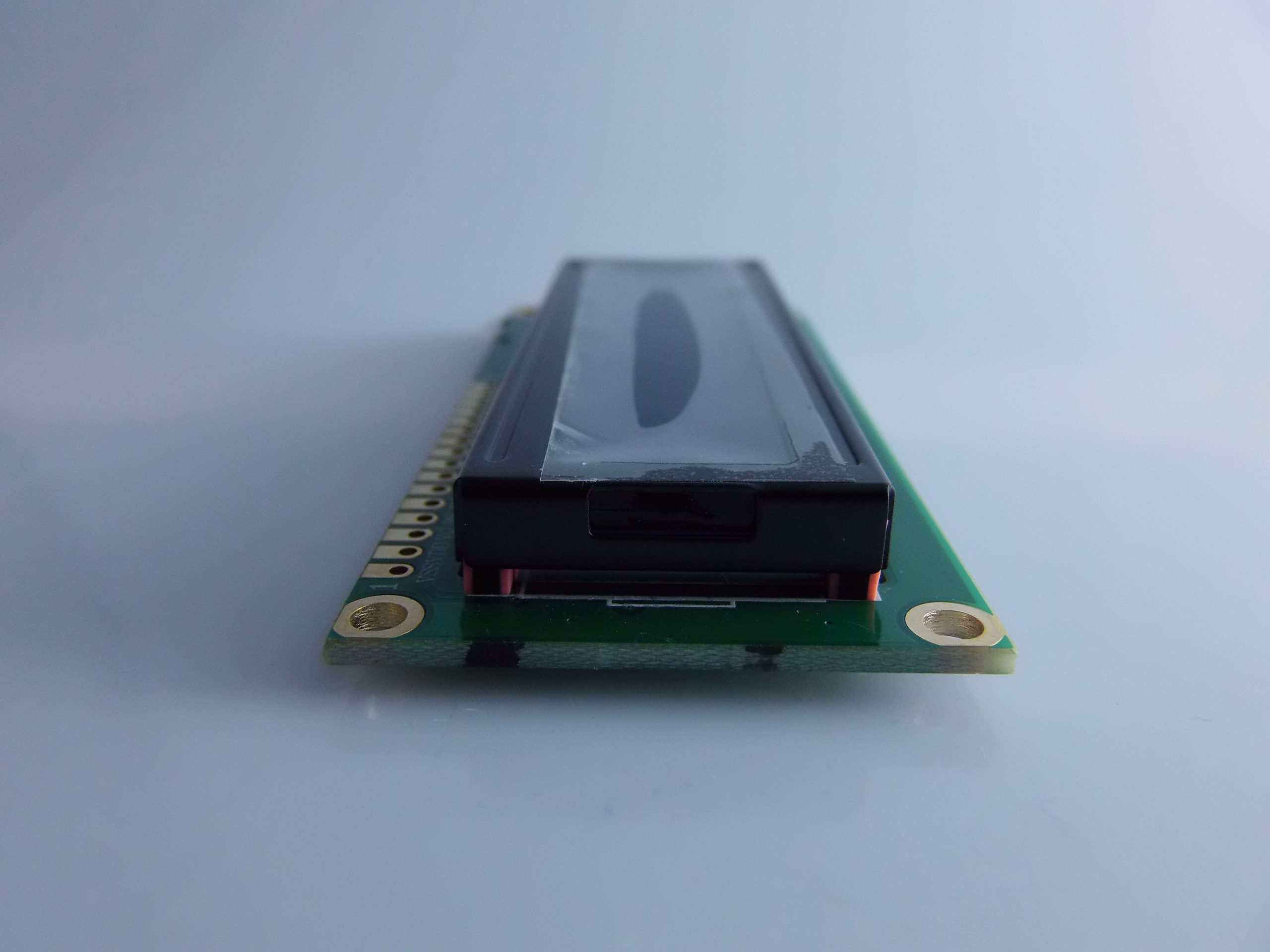

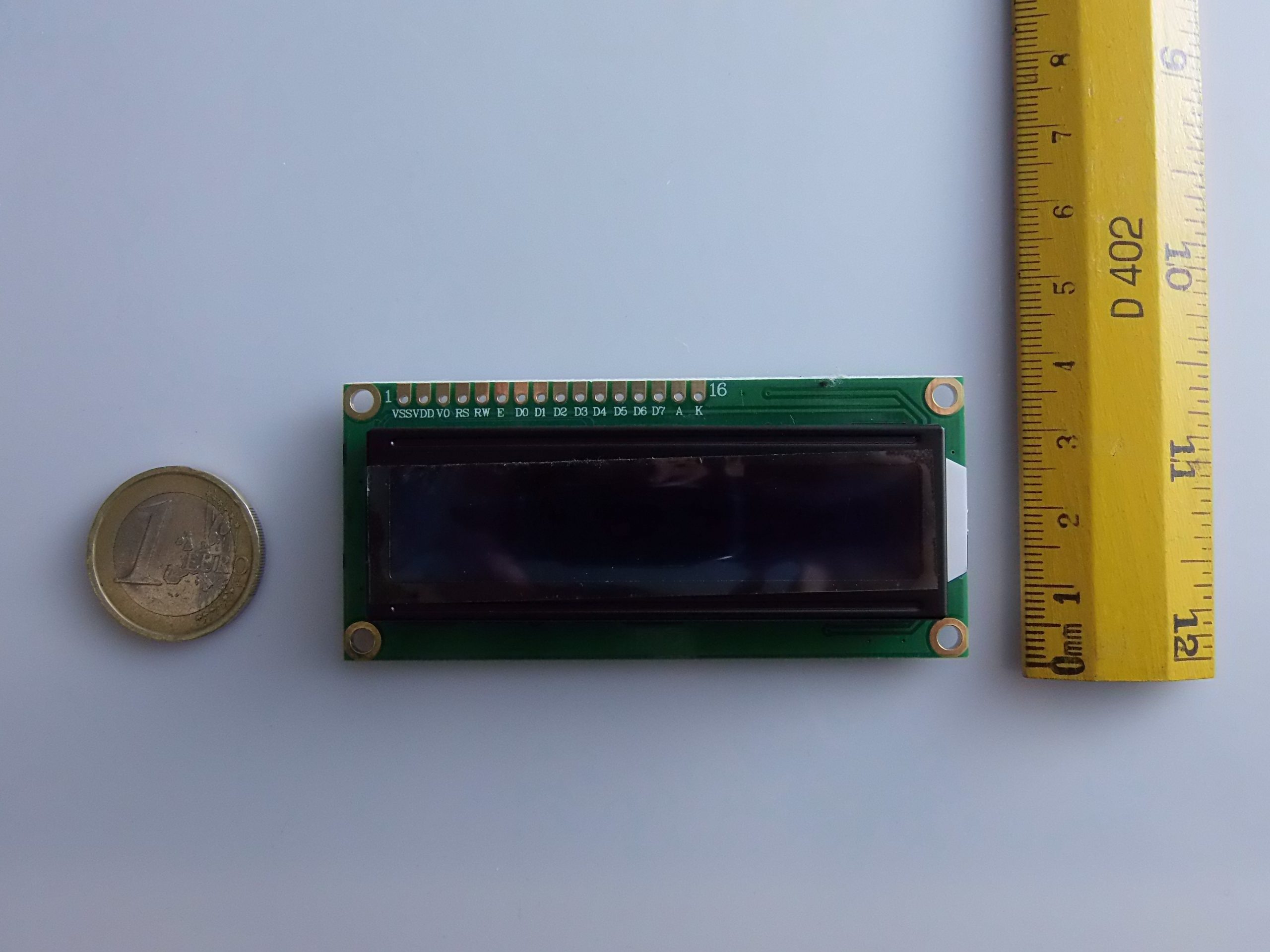

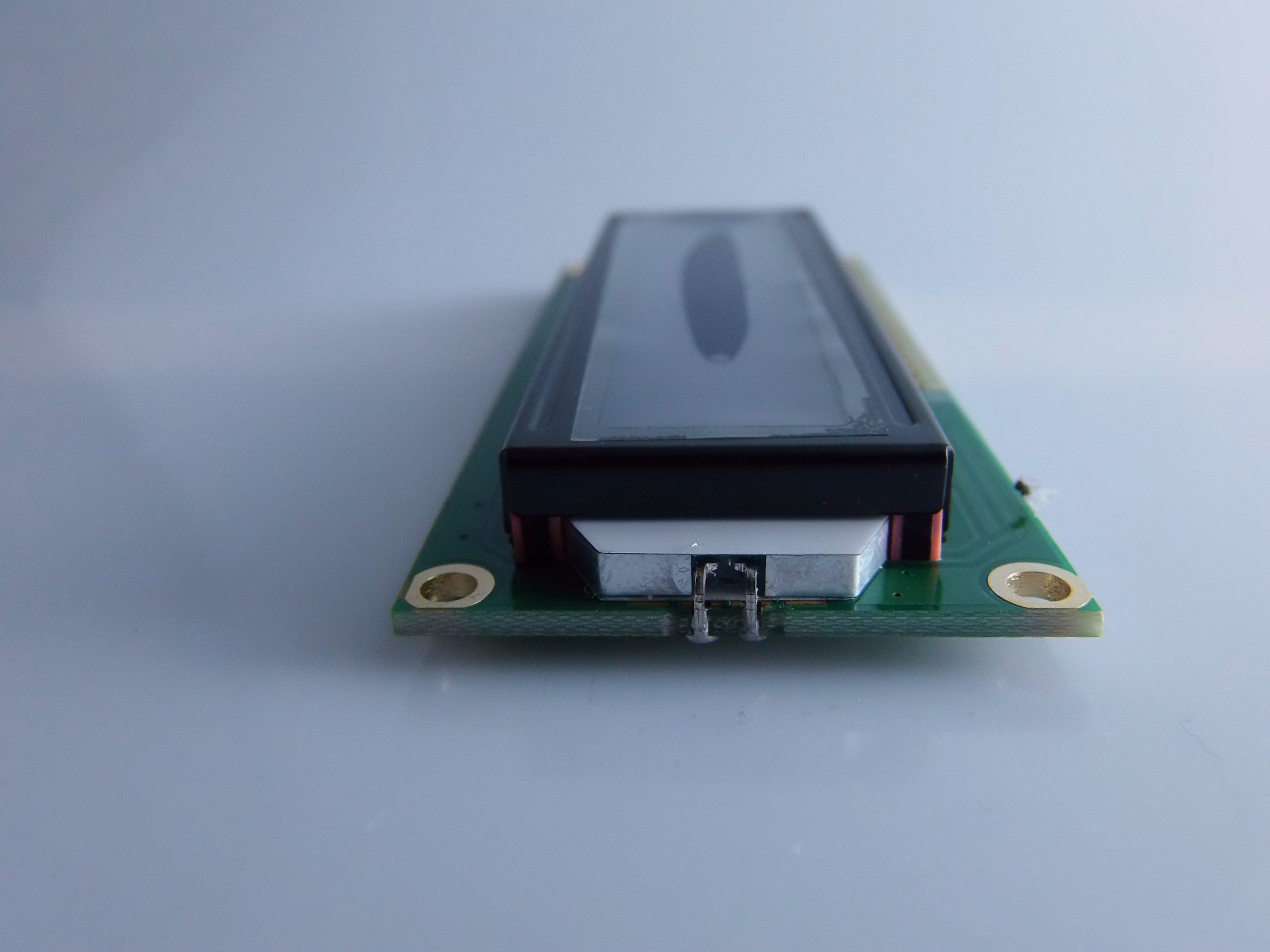

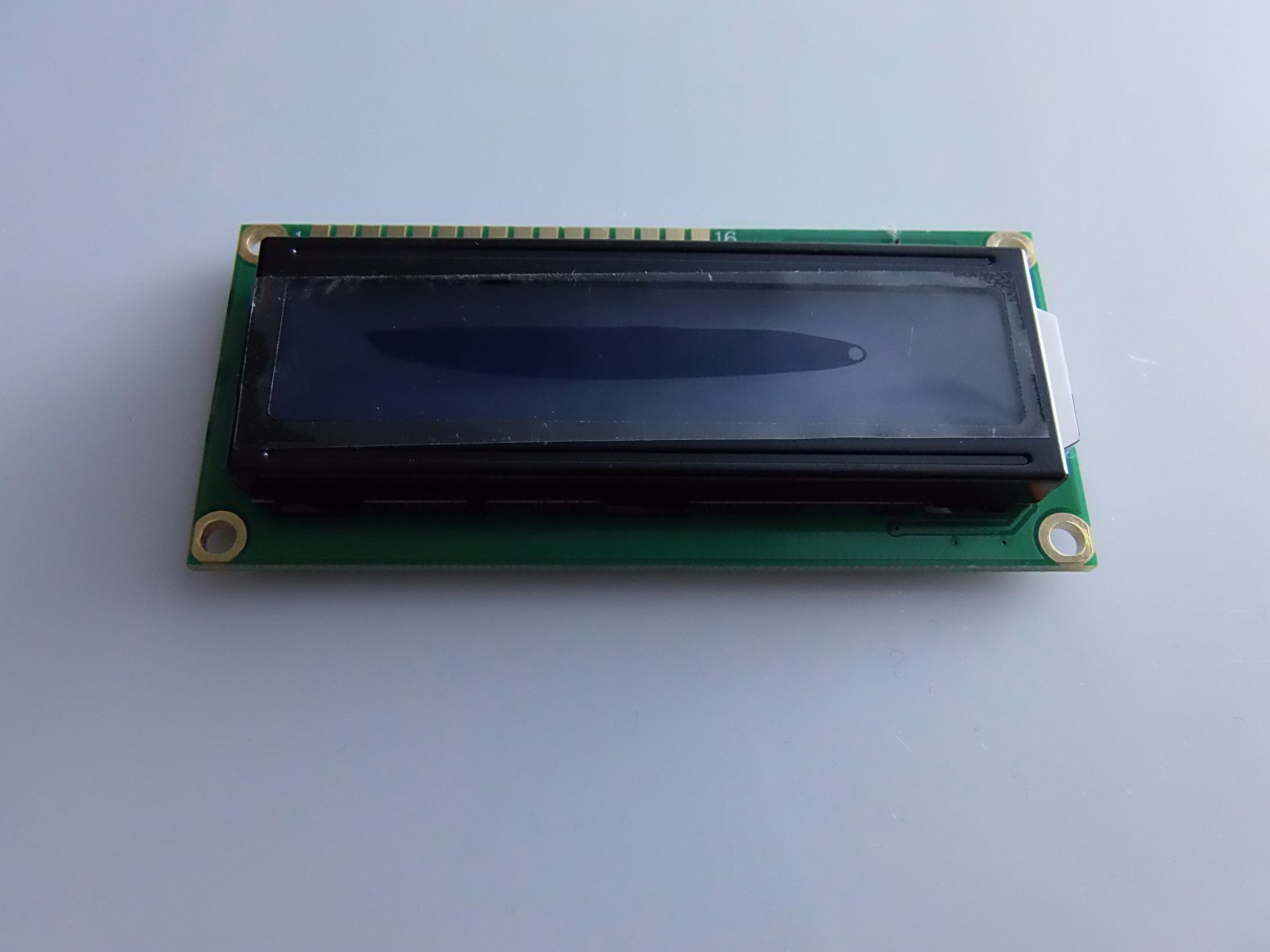

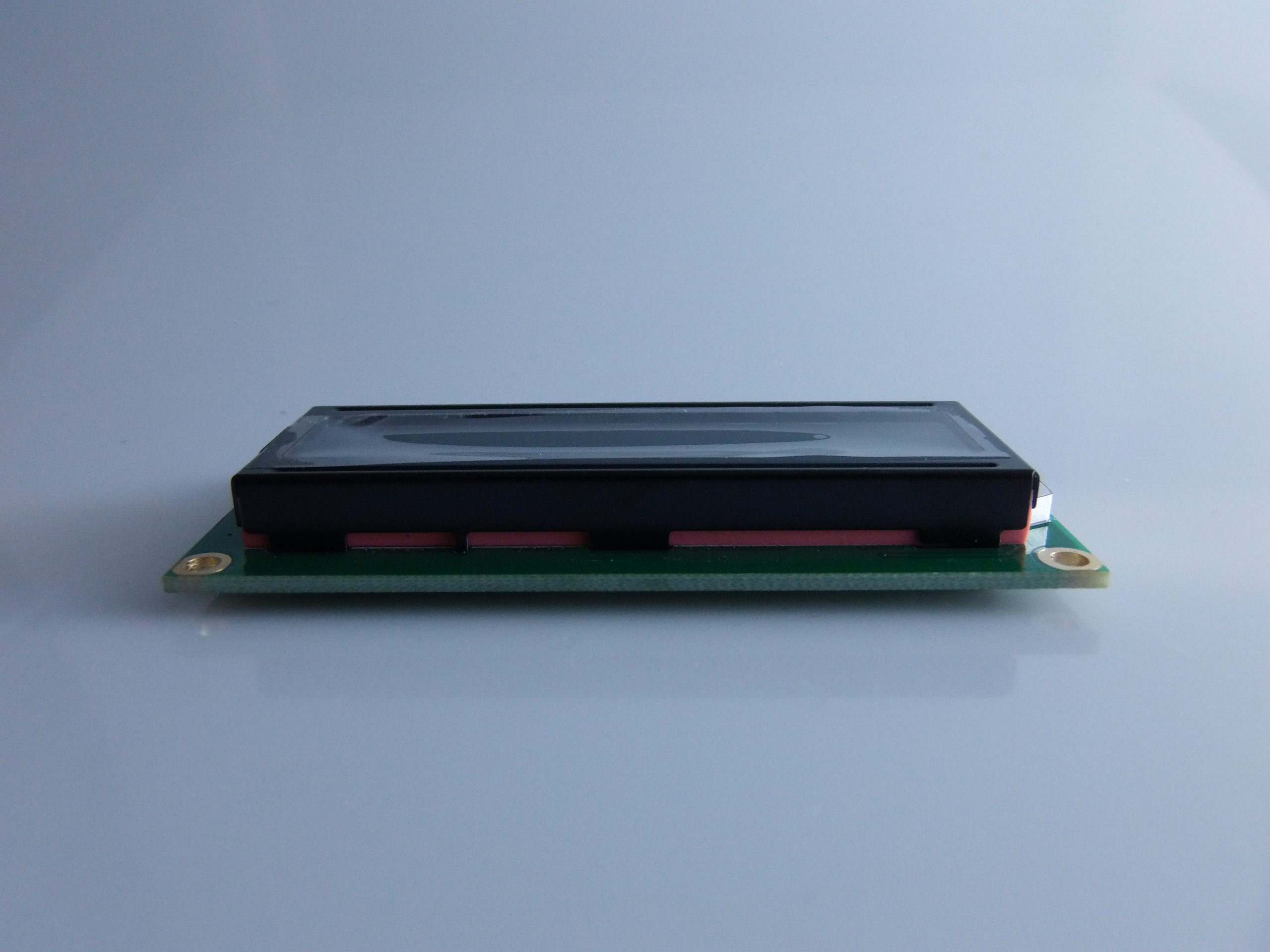

LCD Display Modulo arduino 16×2 HD44780 LCM Retroilluminazione Verde

Descrizione

[vc_row][vc_column][vc_column_text]

📦 Descrizione Completa del Modulo LCD 16×2 HD44780 per Arduino (Retroilluminazione Verde)

Il modulo LCD 16×2 con controller HD44780 è uno dei display alfanumerici più comuni e ampiamente utilizzati nei progetti con Arduino e altri microcontrollori. Questo modulo è in grado di visualizzare 2 righe di 16 caratteri ciascuna, per un totale di 32 caratteri. Ogni carattere è formato da una matrice di 5×8 pixel. Il modulo include una retroilluminazione verde che rende facile la lettura anche in ambienti poco illuminati.

---

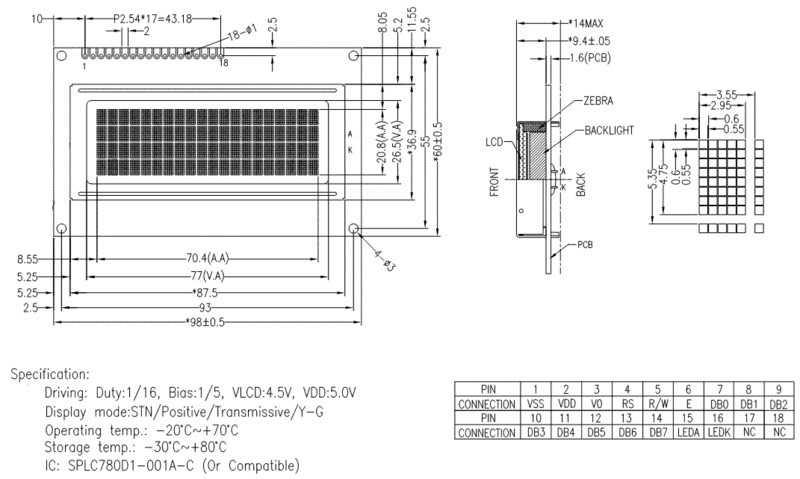

🔧 Specifiche Tecniche

• Modello: LCD1602
• Controller: Hitachi HD44780 o compatibile
• Interfaccia standard a 16 pin
• Risoluzione: 16 colonne x 2 righe
• Colore caratteri: Nero su sfondo verde
• Tensione di alimentazione: 5V DC
• Retroilluminazione LED verde
• Compatibilità: Arduino, Raspberry Pi, ESP32, STM32, ecc.
• Controllo contrasto: Tramite trimmer (resistenza variabile) su pin Vo

---

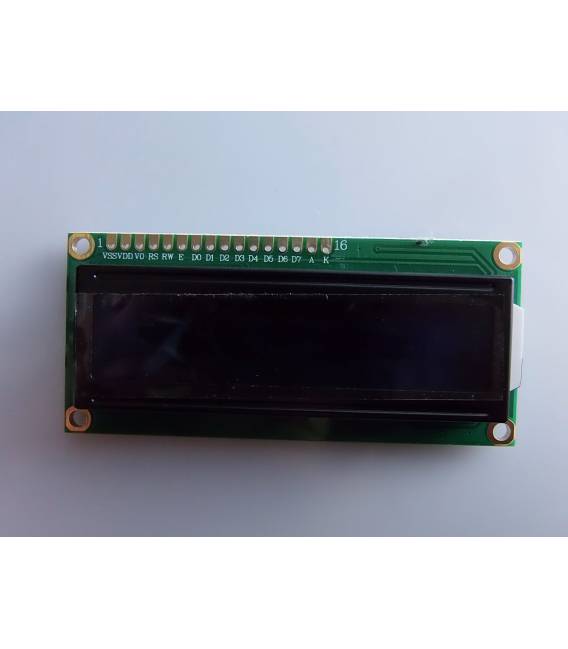

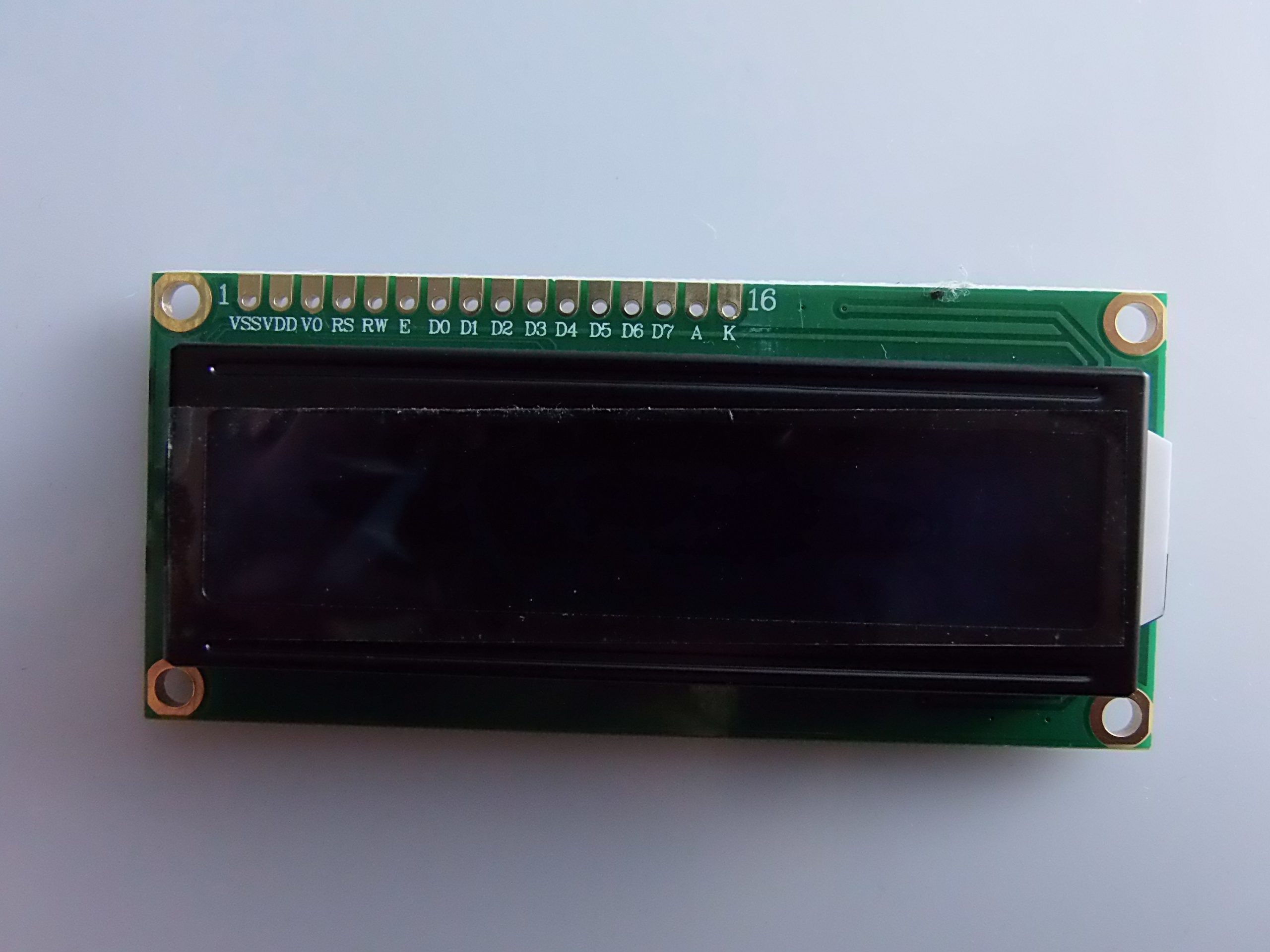

📡 Pinout del Display (modalità parallela)

Pin	Nome	Funzione
1	VSS	GND (terra)
2	VDD	+5V (alimentazione)
3	VO	Regolazione contrasto (collegare a un potenziometro)
4	RS	Register Select
5	RW	Read/Write (collegare a GND per scrivere)
6	E	Enable
7-14	D0-D7	Dati (si usa da D4 a D7 in modalità a 4 bit)
15	LED+	Anodo retroilluminazione (collegare a +5V tramite resistenza)
16	LED-	Catodo retroilluminazione (collegare a GND)

⚠️ Nella maggior parte degli utilizzi si impiega modalità a 4 bit (solo D4-D7), per risparmiare pin.

---

🔌 Collegamento con Arduino (senza I2C)

LCD Pin	Arduino
VSS	GND
VDD	5V
VO	Centrale potenziometro da 10kΩ
RS	Pin 12
RW	GND
E	Pin 11
D4	Pin 5
D5	Pin 4
D6	Pin 3
D7	Pin 2
A (LED+)	5V
K (LED-)	GND

---

💡 Installazione Libreria

Apri Arduino IDE e segui questi passaggi:

1. Sketch > Include Library > Manage Libraries
2. Cerca "LiquidCrystal"
3. Seleziona "LiquidCrystal by Arduino" e clicca su Install

---

🧪 Esempio Base di Codice Arduino

#include <LiquidCrystal.h>

// Inizializzazione display in modalità 4-bit
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  lcd.begin(16, 2); // 16 colonne, 2 righe
  lcd.print("Ciao, Mondo!");
}

void loop() {
  lcd.setCursor(0, 1); // Colonna 0, Riga 1 (la seconda)
  lcd.print("Arduino LCD");
  delay(1000);
}

---

🔄 Funzioni Principali della Libreria LiquidCrystal

Funzione	Descrizione
lcd.begin(16, 2)	Inizializza il display con 16 colonne e 2 righe
lcd.print("Testo")	Stampa testo sul display
lcd.setCursor(x, y)	Posiziona il cursore (x=colonna, y=riga)
lcd.clear()	Pulisce il display
lcd.blink()	Attiva cursore lampeggiante
lcd.noBlink()	Disattiva il cursore lampeggiante
lcd.cursor()	Mostra il cursore
lcd.noCursor()	Nasconde il cursore

---

🧰 Uso con Interfaccia I2C (modulo aggiuntivo)

Per risparmiare pin puoi usare un modulo I2C PCF8574, che converte i segnali paralleli in seriali (solo 2 pin usati: SDA e SCL).

Collegamenti I2C (Arduino UNO):

• SDA → A4
• SCL → A5

Libreria consigliata:

• "LiquidCrystal_I2C" (by Frank de Brabander o compatibile)

Codice con I2C:

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Indirizzo I2C: solitamente 0x27 o 0x3F
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  lcd.begin();
  lcd.backlight();
  lcd.print("I2C LCD 16x2");
}

void loop() {
  lcd.setCursor(0, 1);
  lcd.print("Funziona!");
  delay(1000);
}

🔍 Usa lo sketch I2C Scanner per trovare l’indirizzo del tuo modulo I2C se non sei sicuro.

---

📘 Conclusione

Il modulo LCD 16×2 HD44780 è uno strumento versatile per aggiungere output visivo ai tuoi progetti. Può essere usato per:

• Mostrare dati da sensori
• Realizzare menu
• Creare interfacce utente base

La facilità d’uso, supporto esteso e librerie pronte all’uso lo rendono perfetto per principianti e maker esperti.

Se vuoi, posso fornirti anche esempi di progetti pratici (termometro, orologio, contatore, ecc.). Vuoi aggiungerli?
