📦 Modulo Alimentatore Convertitore Variabile DC-DC LM2577 Step-Up 3A per Arduino – Descrizione e Guida Completa

---

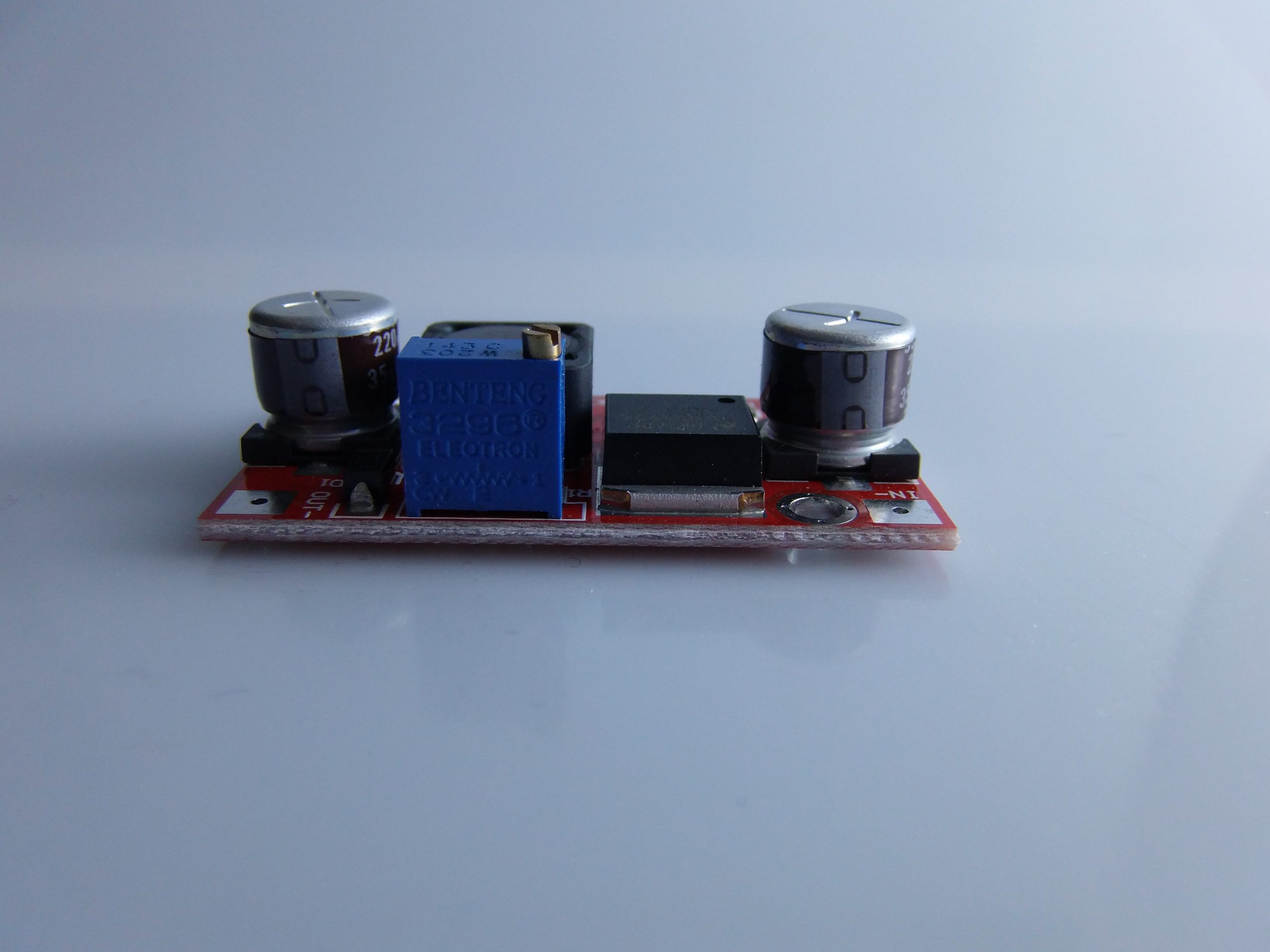

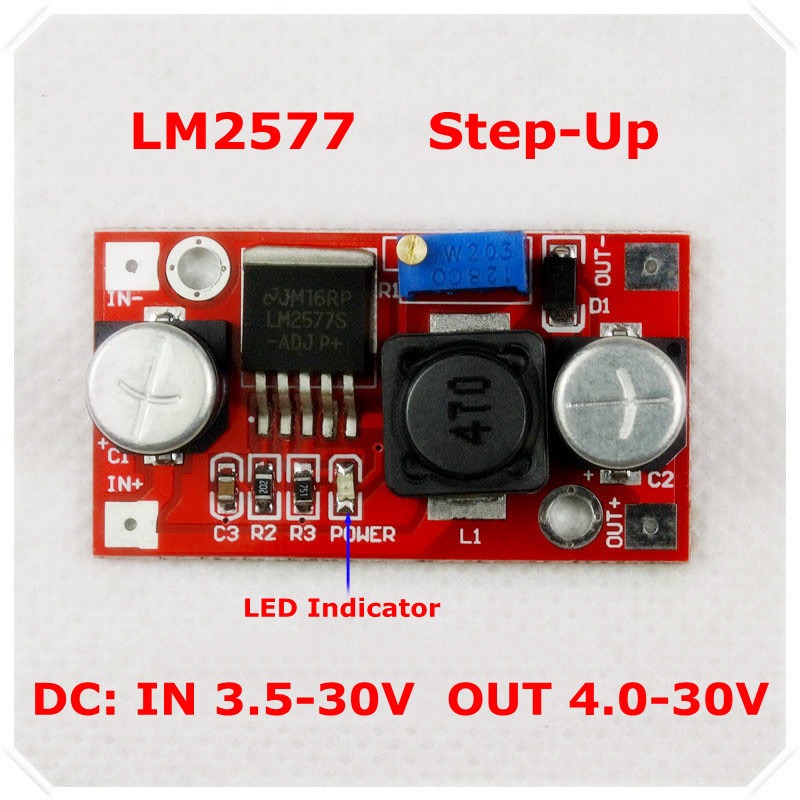

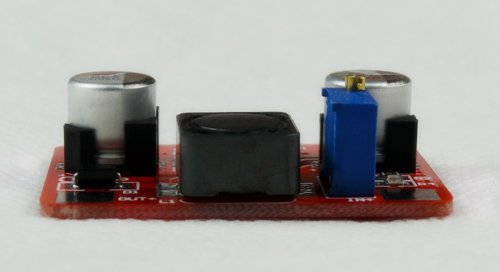

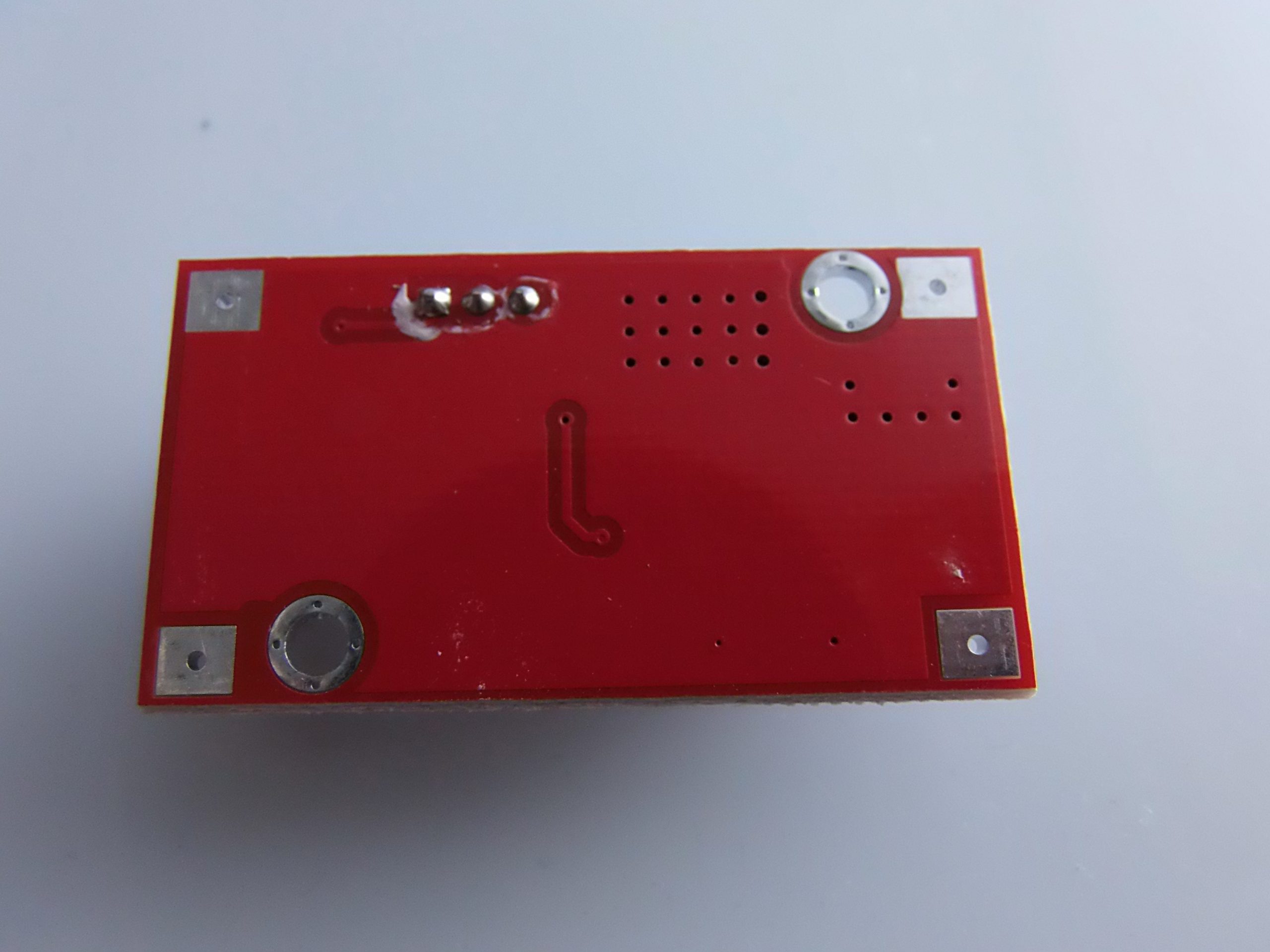

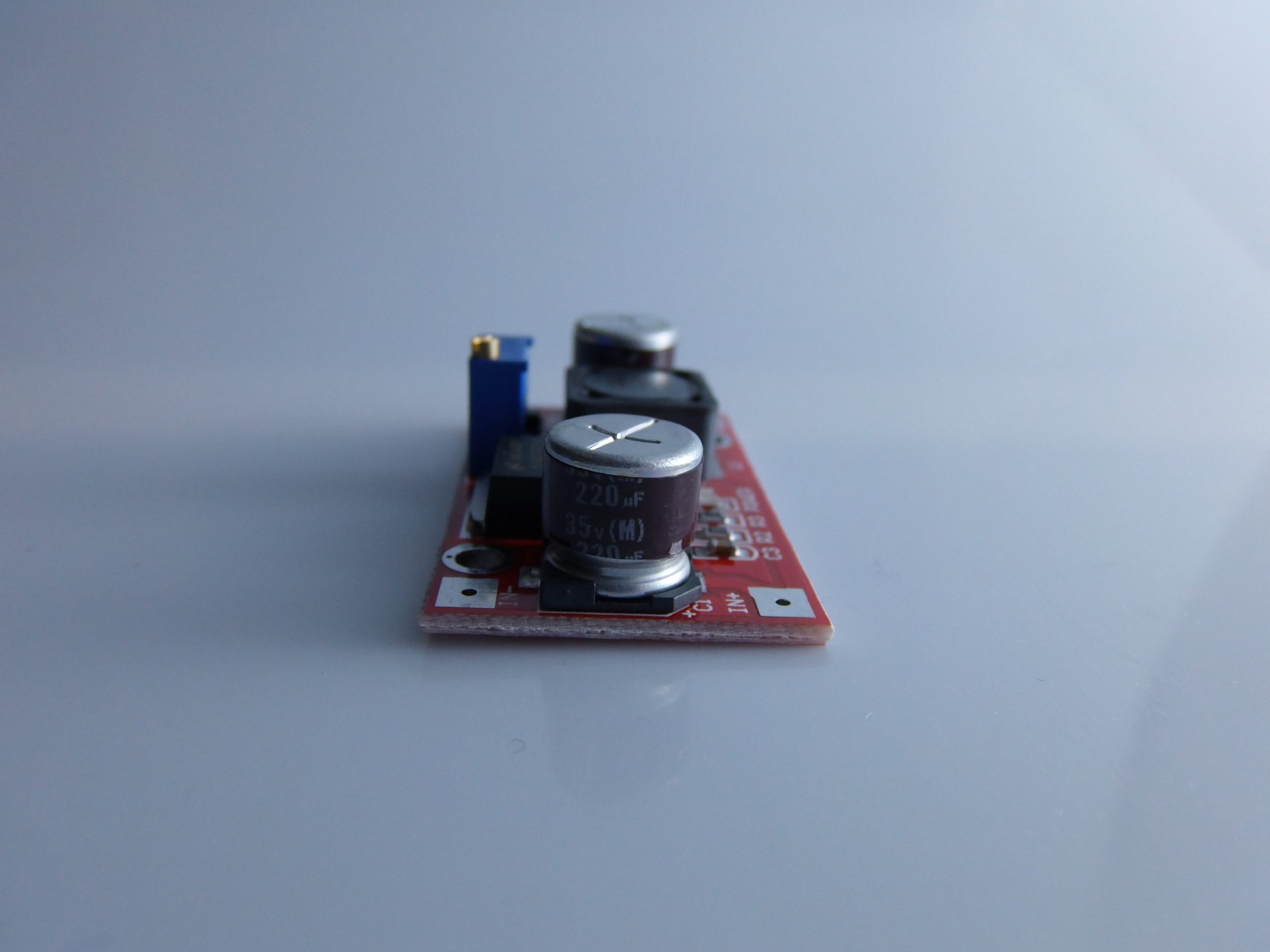

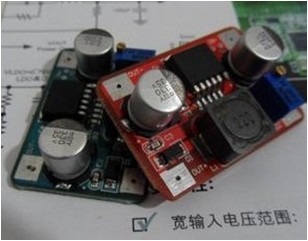

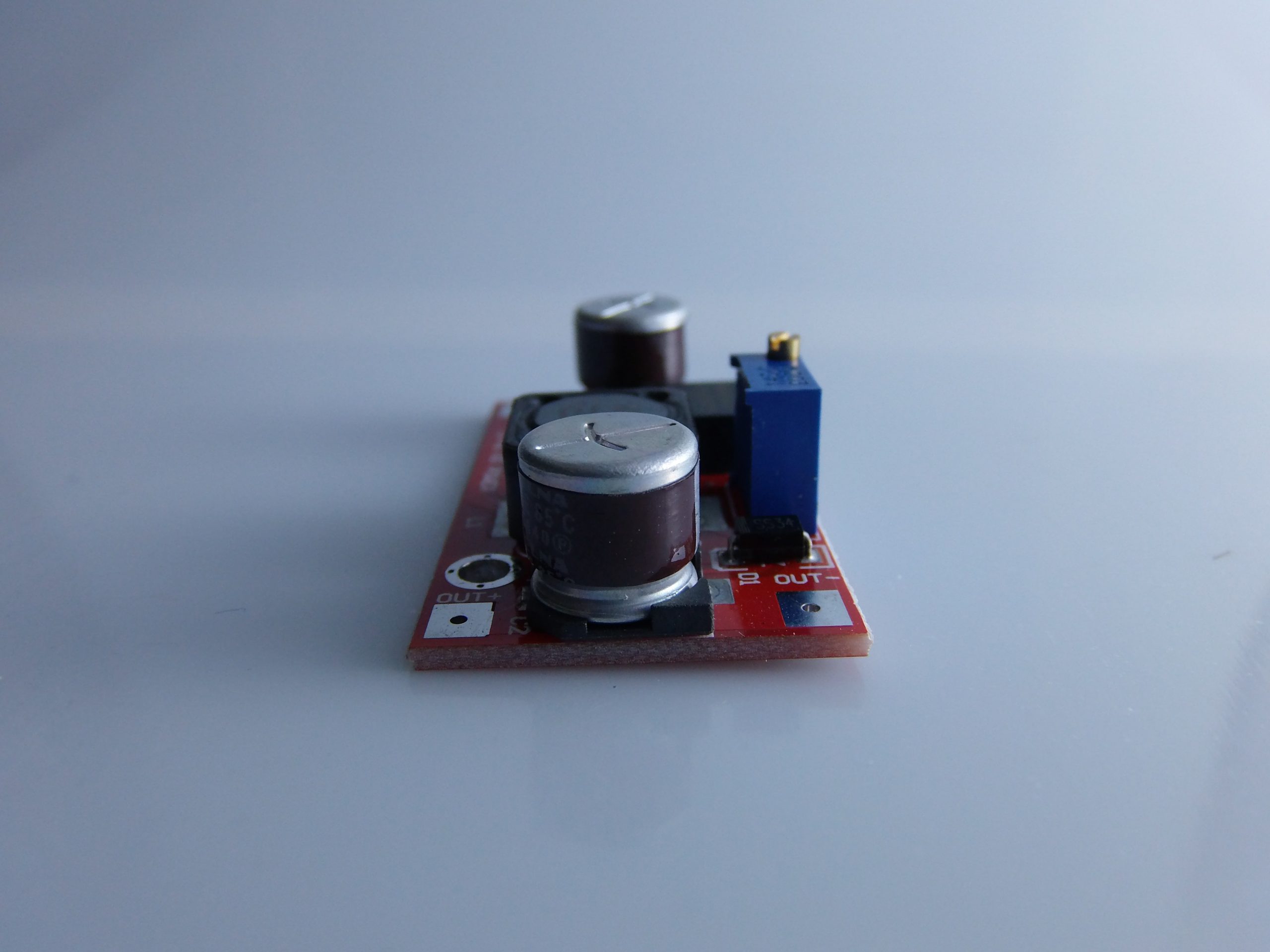

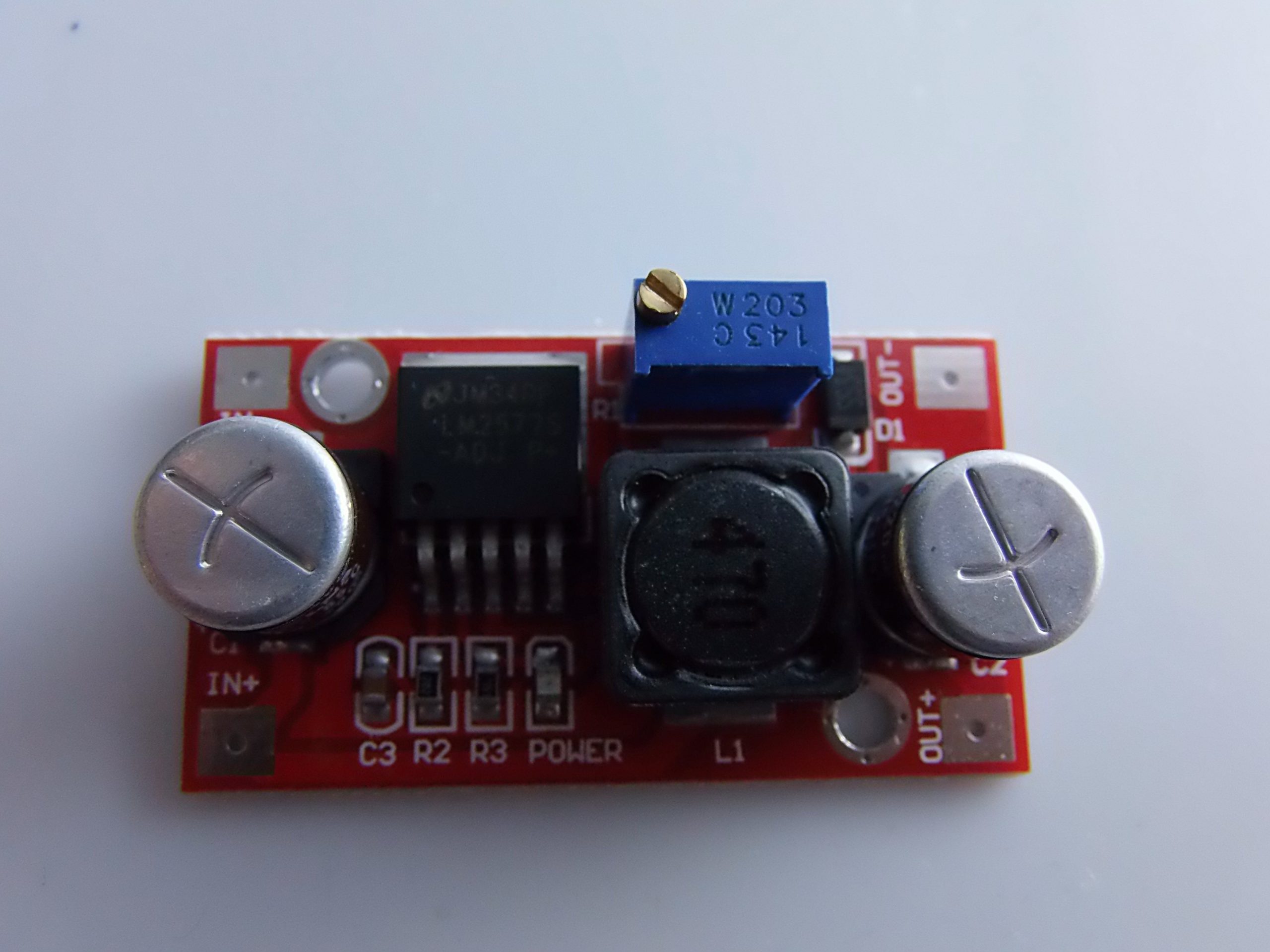

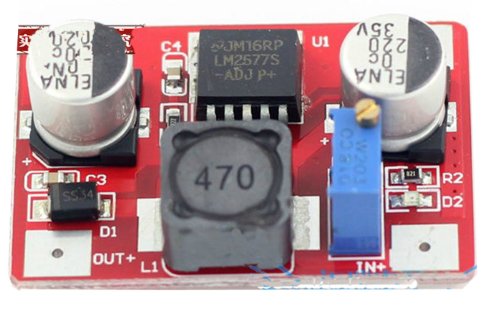

🔧 1. Descrizione del Modulo LM2577 Step-Up (Boost Converter)

Il modulo LM2577 è un convertitore DC-DC step-up (boost converter) che permette di aumentare una tensione continua di ingresso (es. 3.5V-35V) a una tensione di uscita più alta (es. fino a 40V) regolabile tramite un potenziometro integrato.

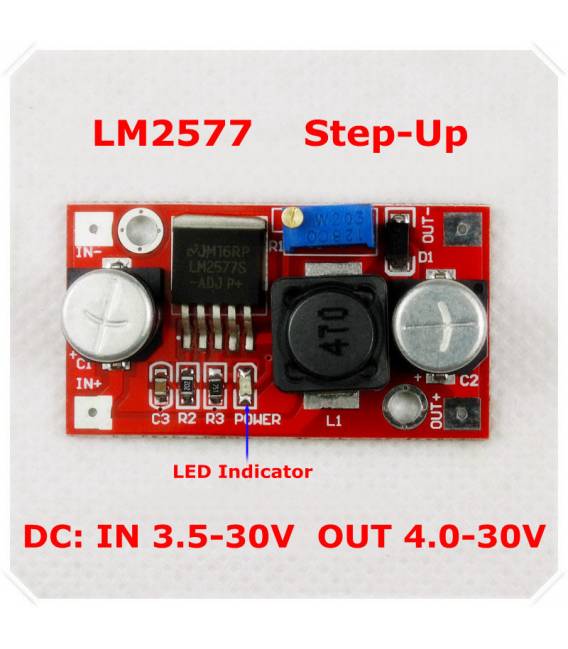

⚙️ Caratteristiche Tecniche Principali

• Chip di controllo: LM2577
• Tipo: Step-Up (Boost)
• Tensione di ingresso: 3.5V – 35V DC
• Tensione di uscita: 4V – 40V DC (regolabile tramite trimmer)
• Corrente massima di uscita: fino a 3A (dipendente dal carico e dalla tensione di ingresso)

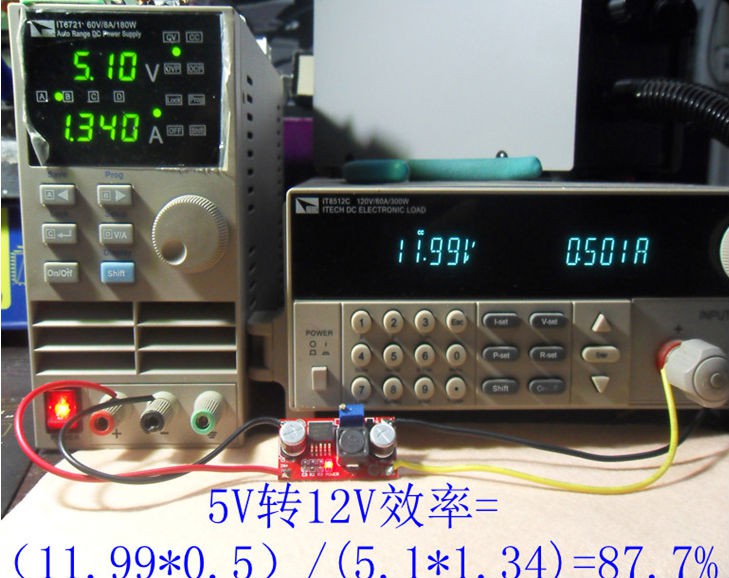

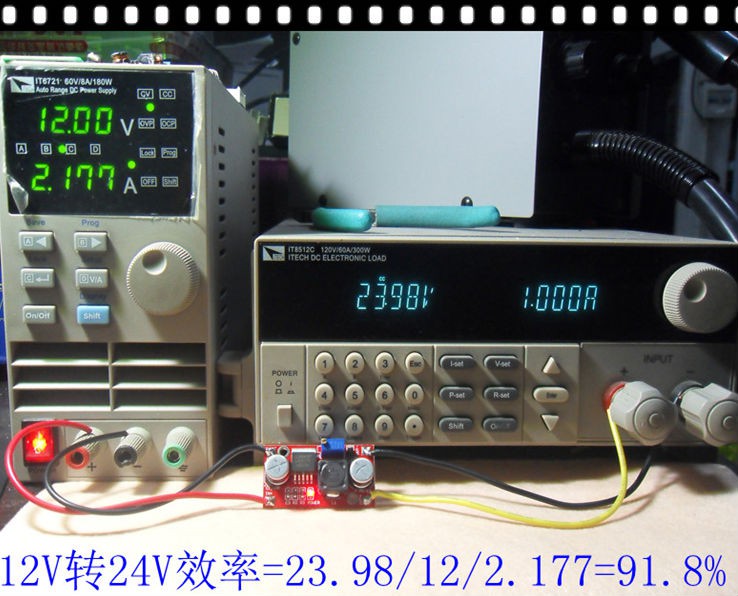

• Efficienza di conversione: fino al 92%
• Protezione da cortocircuito: No (va aggiunta esternamente)
• Frequenza di switching: 52 kHz

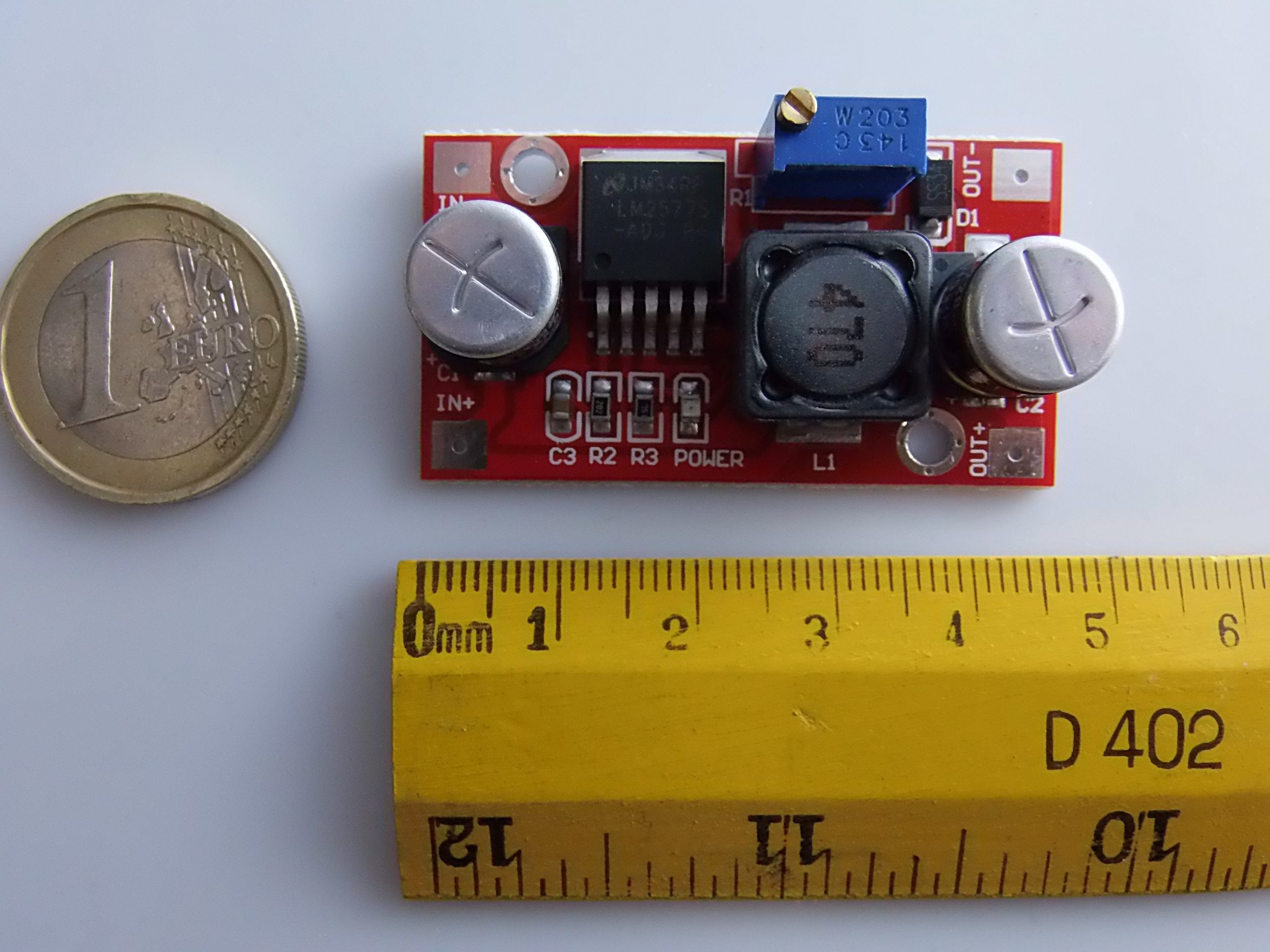

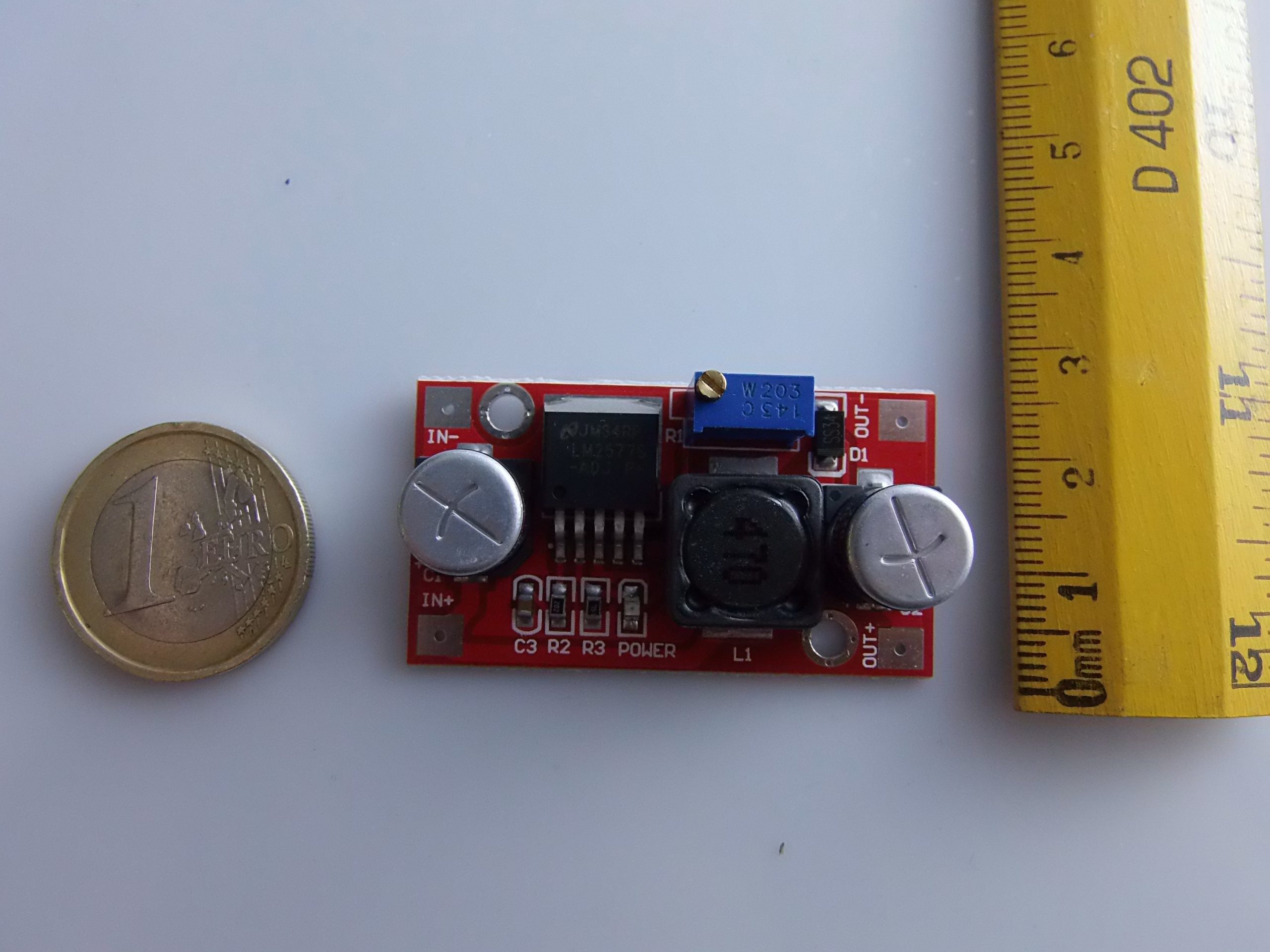

• Dimensioni: circa 6.5 cm x 3.5 cm

---

🔌 2. Collegamenti con Arduino

Il modulo LM2577 NON è un modulo “intelligente” (non ha comunicazione I2C/SPI), ma un regolatore di tensione. Viene utilizzato per alimentare Arduino o altri componenti con una tensione costante e regolata.

🔗 Esempio di Collegamento per Alimentare Arduino:

Se vuoi alimentare Arduino con una batteria da 7.4V (LiPo) e hai bisogno di 12V per alimentare altri moduli, ecco un esempio di collegamento:

[ Batteria 7.4V ] → [ IN+ del LM2577 ]
                    [ IN- del LM2577 ]
                           ↓
                   [ OUT+ → 12V ] —> Vin di Arduino (o modulo motori)
                   [ OUT- → GND ] —> GND comune

⚠️ Nota importante: assicurati che la tensione in uscita sia corretta PRIMA di collegarla all’Arduino. Usa un multimetro per misurarla e regola con il trimmer.

---

💡 3. Esempi di Utilizzo con Arduino

📘 Esempio 1 – Alimentazione di Arduino o sensori

Utilizza il modulo LM2577 per fornire una tensione costante a moduli sensibili (es. un modulo GSM che richiede 12V stabili).

Schema:

• IN: Batteria 7.4V
• OUT: 12V a modulo GSM
• Arduino alimentato separatamente oppure dal modulo via VIN

📘 Esempio 2 – Alimentare LED ad alta potenza

Usa Arduino per controllare via PWM un MOSFET che pilota dei LED alimentati da 24V generati con LM2577.

---

🧠 4. Come Usarlo in un Progetto Arduino

Il modulo non richiede programmazione diretta, ma puoi usarlo nel contesto di un progetto per fornire tensioni diverse a seconda del carico. Puoi anche leggere la tensione in uscita tramite un partitore resistivo collegato a un pin analogico di Arduino.

📘 Esempio 3 – Monitorare la tensione di uscita

// Pin analogico connesso a un partitore resistivo tra OUT+ e GND
const int tensionePin = A0;
float tensioneUscita = 0.0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int valoreADC = analogRead(tensionePin);
  // Calcolo della tensione: supponiamo un partitore 1:4 (es. 10kΩ e 30kΩ)
  float tensioneLetta = (valoreADC * 5.0) / 1023.0; // tensione sul pin
  tensioneUscita = tensioneLetta * 4.0; // riscalata dal partitore
  Serial.print("Tensione di uscita: ");
  Serial.print(tensioneUscita);
  Serial.println(" V");

  delay(1000);
}

⚠️ Usa un partitore resistivo adeguato per non superare i 5V al pin A0.

---

🛠️ 5. Consigli per l’Uso

• Utilizza un dissipatore se prelevi corrente vicina ai 3A.
• Non usare per ridurre la tensione: non è un convertitore step-down.
• Se usi Arduino per misurare tensioni, sempre partitore resistivo.
• Fissa bene il modulo nel case o breadboard: potrebbe scaldarsi.

---

📚 Conclusione

Il modulo LM2577 è perfetto per progetti portatili con batterie dove servono più tensioni. Non comunica direttamente con Arduino ma può essere integrato in sistemi alimentati o monitorati con Arduino. È un componente essenziale per chi lavora su robotica, automazione o progetti mobili.

Perfetto! Ti fornisco:

1. ✅ Uno schema Fritzing del collegamento tra batteria, modulo LM2577 e Arduino.
2. ⚡ Una guida completa per costruire un power bank variabile con LM2577, ideale per progetti mobili.

---

🧩 1. Schema Fritzing – Collegamento LM2577 + Arduino

Ti descrivo lo schema, e se vuoi, posso generare anche il file .fzz o l’immagine.

🔌 Componenti Necessari

• Modulo LM2577 Step-Up DC-DC
• Batteria Li-ion o Li-Po (7.4V o anche una 18650 da 3.7V)
• Arduino Uno (o Nano, Leonardo, etc.)
• Cavi jumper
• (Facoltativo) Partitore resistivo per monitorare tensione con Arduino
• Multimetro per regolare la tensione

---

⚙️ Collegamenti Base

Modulo LM2577	Connessione
IN+	+ Batteria (es. 3.7V o 7.4V)
IN−	– Batteria (GND)
OUT+	VIN di Arduino (oppure altro carico)
OUT−	GND di Arduino

💡 Se alimenti Arduino via VIN, assicurati che OUT+ sia tra 7V e 12V.

🧪 Monitoraggio Tensione (facoltativo)

Per leggere la tensione in uscita su Arduino:

• Collega un partitore resistivo tra OUT+ e GND, e prendi il centro sul pin analogico A0 di Arduino.
• Esempio partitore: 30kΩ (alta) + 10kΩ (bassa) → scala 40V a 10V.

---

⚡ 2. Guida per Costruire un Power Bank Variabile con LM2577

Un power bank variabile permette di prelevare tensioni diverse da una sola batteria ricaricabile, utile per alimentare sensori, Arduino o LED.

🧰 Materiale Necessario

• 🔋 1x Batteria Li-ion 18650 (3.7V 2200mAh o superiore)
• 🔋 Portabatteria per 18650
• 📈 1x Modulo LM2577 Step-Up
• 🔌 Connettore jack DC (o USB step-down opzionale)
• 🔧 1x Trimmer (già integrato nel modulo)
• 💡 Voltmeter digitale (opzionale per visualizzare la tensione)
• 🔋 Modulo TP4056 per ricarica della batteria (opzionale ma consigliato)
• 🧰 Cavi, saldatore, contenitore plastico

---

🛠️ Fasi di Costruzione

✅ 1. Collegamento della Batteria

• Collega la batteria al modulo LM2577:
  • B+ → IN+
  • B− → IN−

✅ 2. Regolazione Tensione Uscita

• Alimenta il modulo e ruota il trimmer per ottenere la tensione desiderata in uscita (es. 9V, 12V, 24V…).
• Usa un multimetro sui pin OUT+ e OUT− per regolare.

✅ 3. Installazione del Voltmeter (Opzionale)

• Collega un piccolo voltmetro tra OUT+ e OUT− per monitorare in tempo reale la tensione impostata.

✅ 4. Montaggio nel Case

• Inserisci modulo, batteria e voltmetro in una scatola plastica o stampata in 3D.
• Installa una uscita jack o USB step-down (tipo 7805 o AMS1117) per ricaricare dispositivi a 5V.

---

🛡️ Sicurezza

• Non superare i 3A di carico!
• Se usi batterie Li-ion, includi una protezione BMS o usa batterie protette.
• Aggiungi un interruttore tra batteria e modulo per sicurezza.
• Se vuoi ricaricare la batteria, inserisci un modulo TP4056 tra alimentatore e batteria.

---

🧪 Test Finale

• Regola la tensione.
• Collega un carico test (es. una striscia LED, un Arduino, un modulo motore).
• Monitora il comportamento per evitare surriscaldamenti.

---
