6 x AA Case Porta Batterie Plug Alimentazione per Arduino

Descrizione

[vc_row][vc_column][vc_column_text]

---

🔋 Modulo Porta Batterie 6 x AA con Plug di Alimentazione DC per Arduino

✅ Descrizione Generale

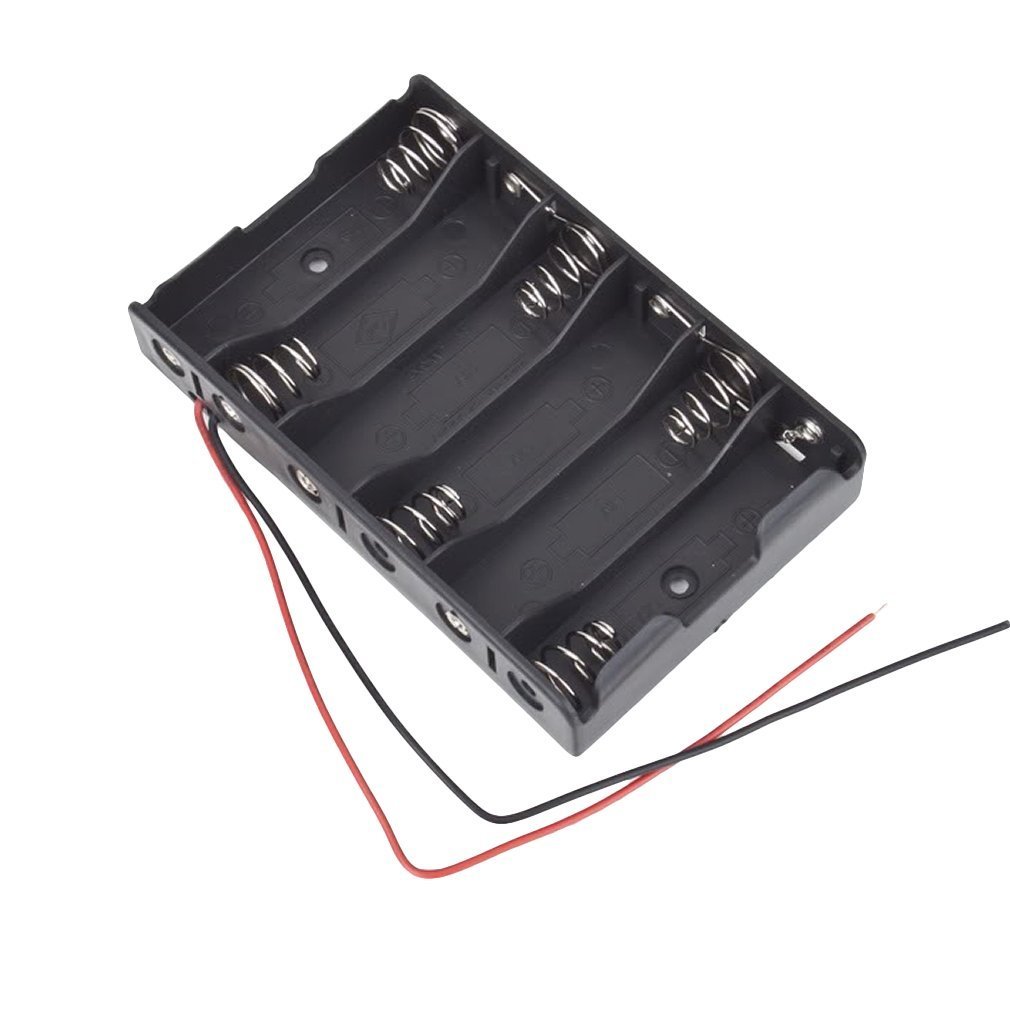

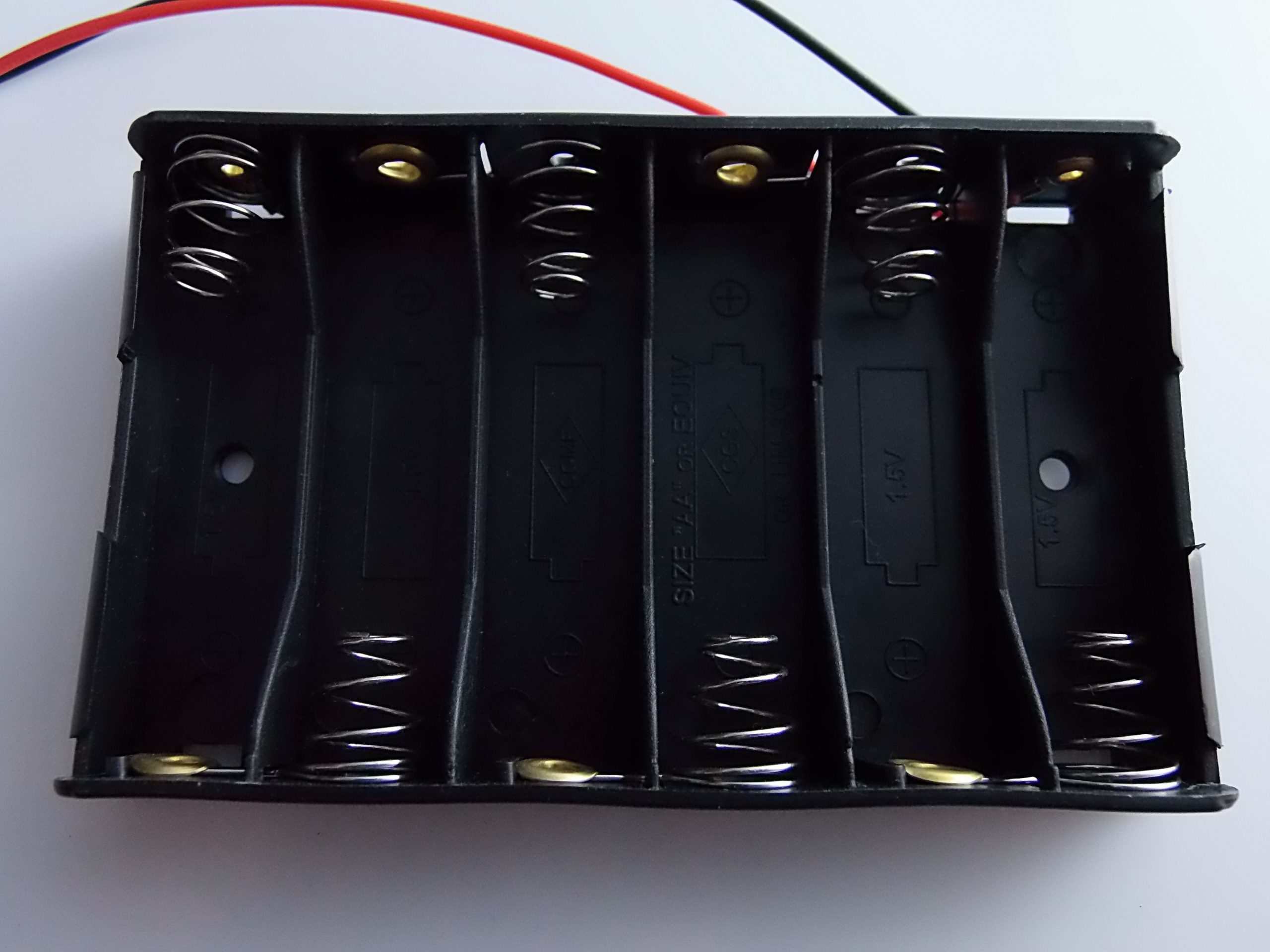

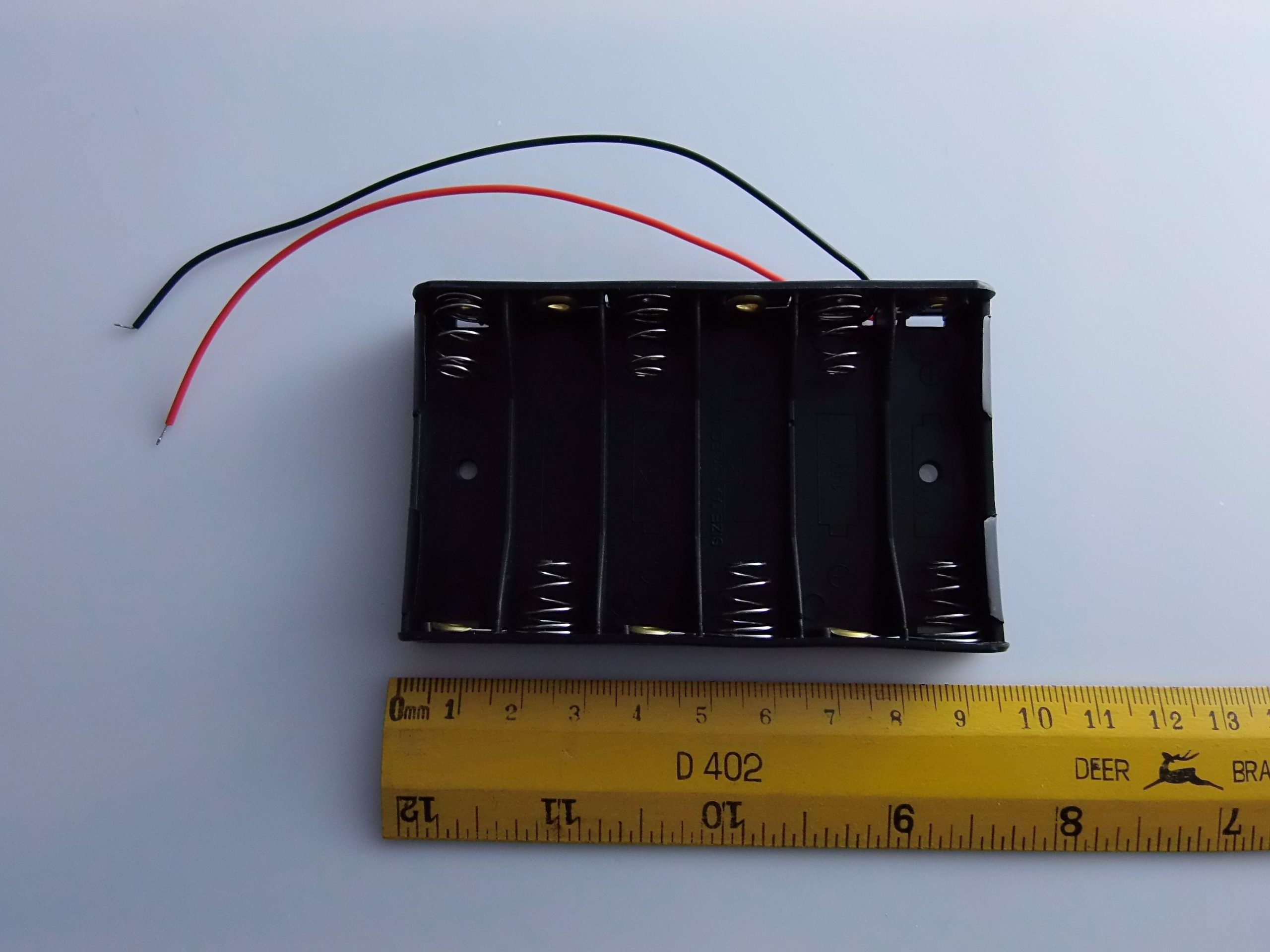

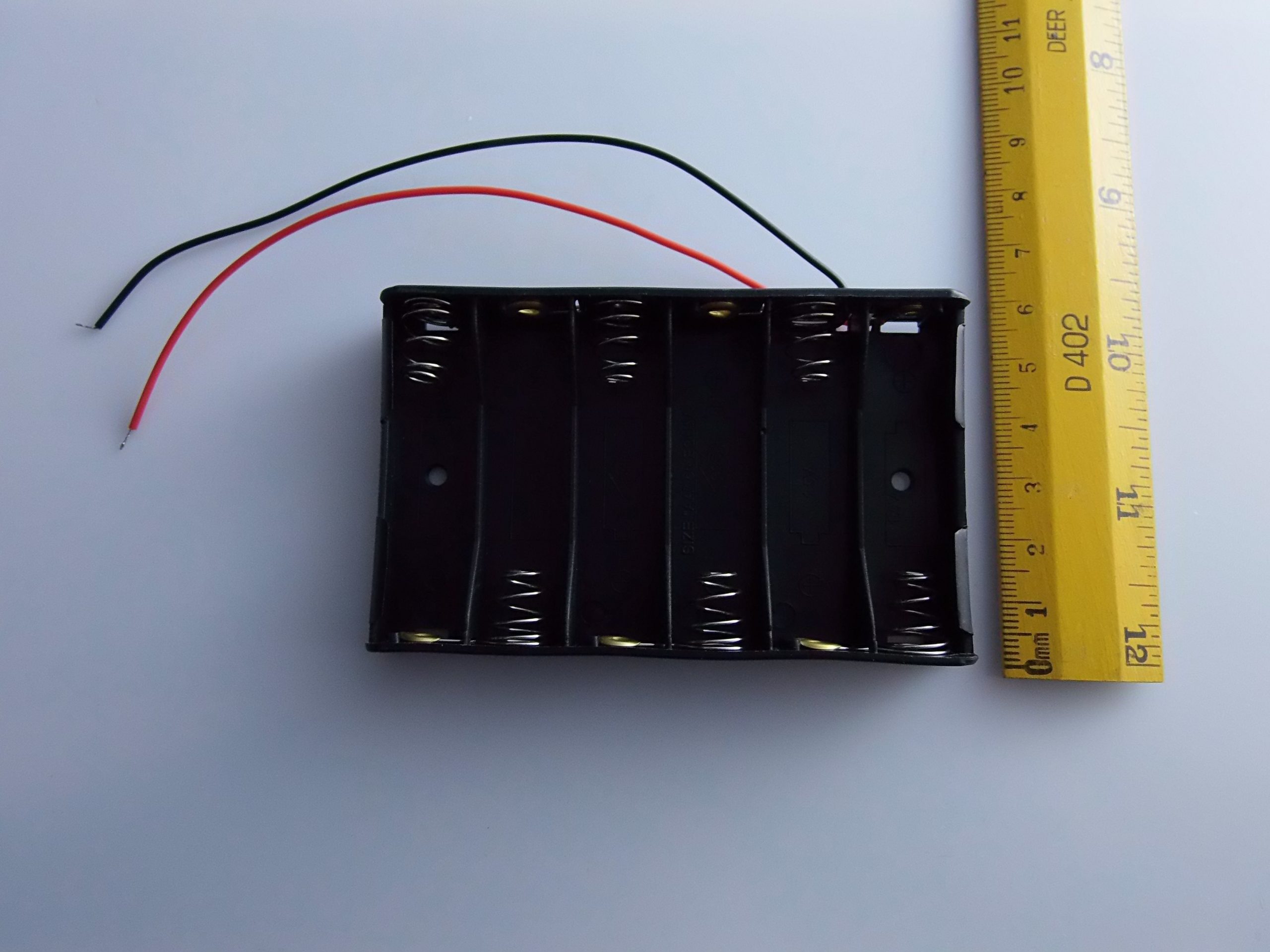

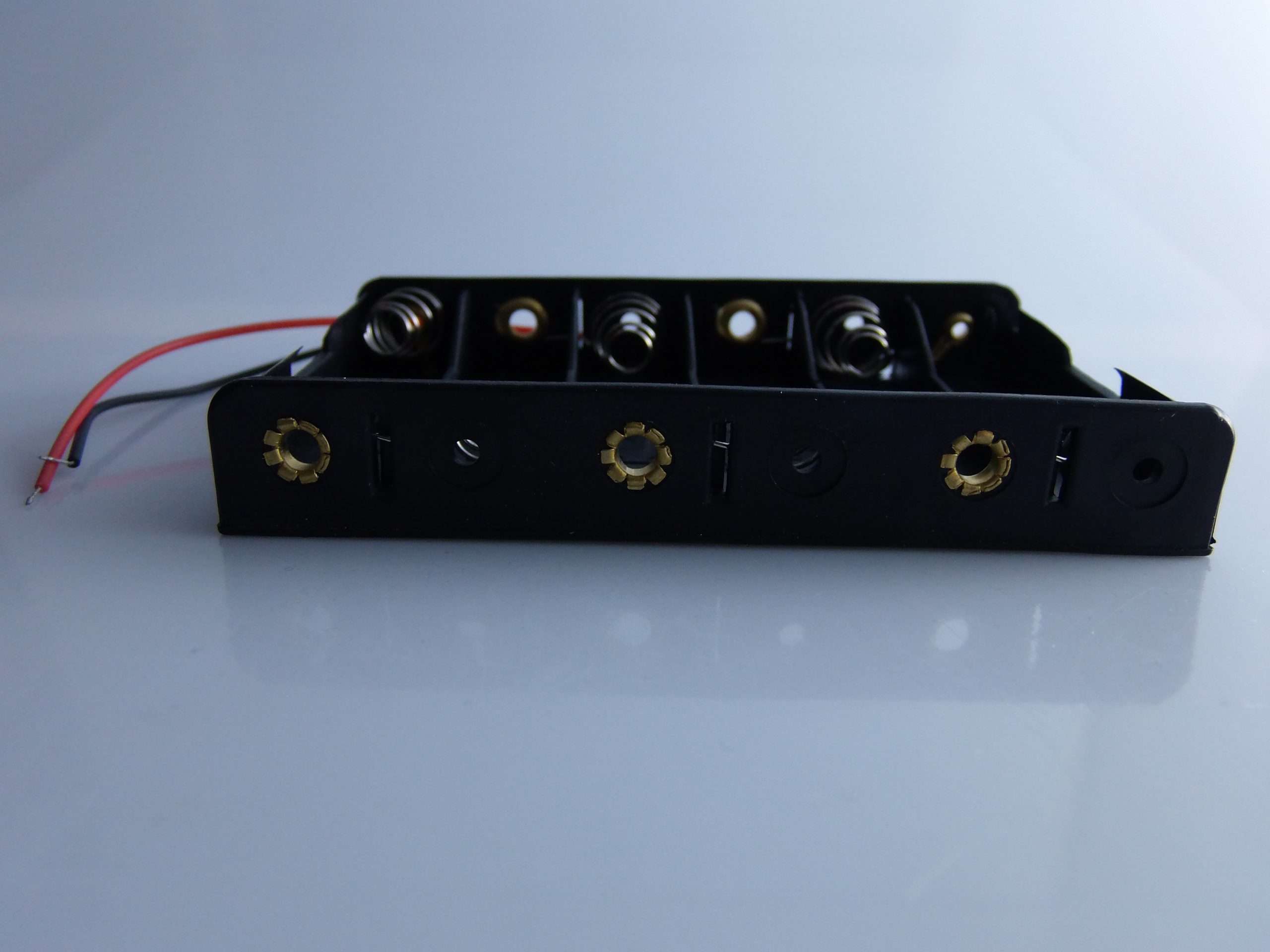

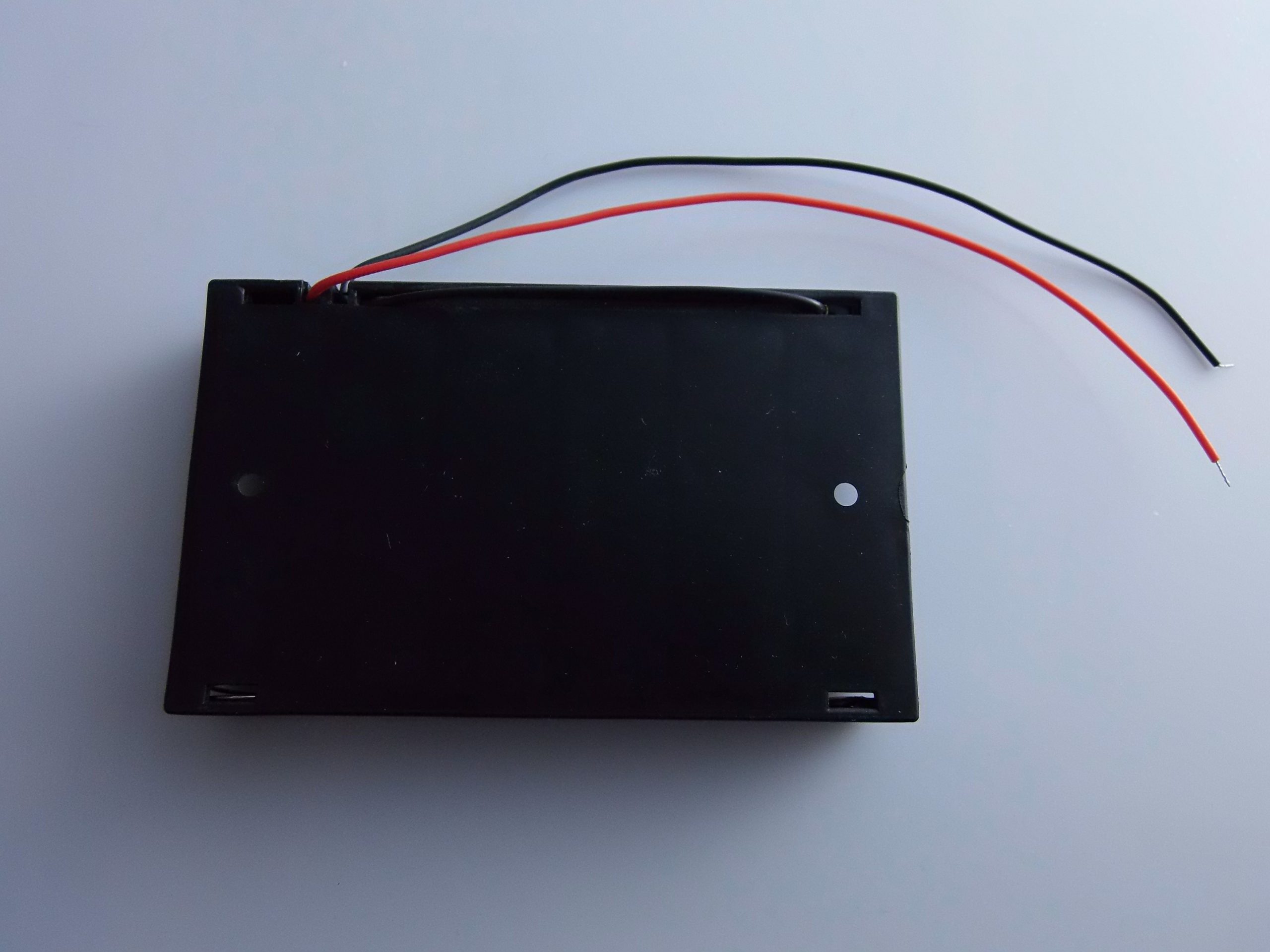

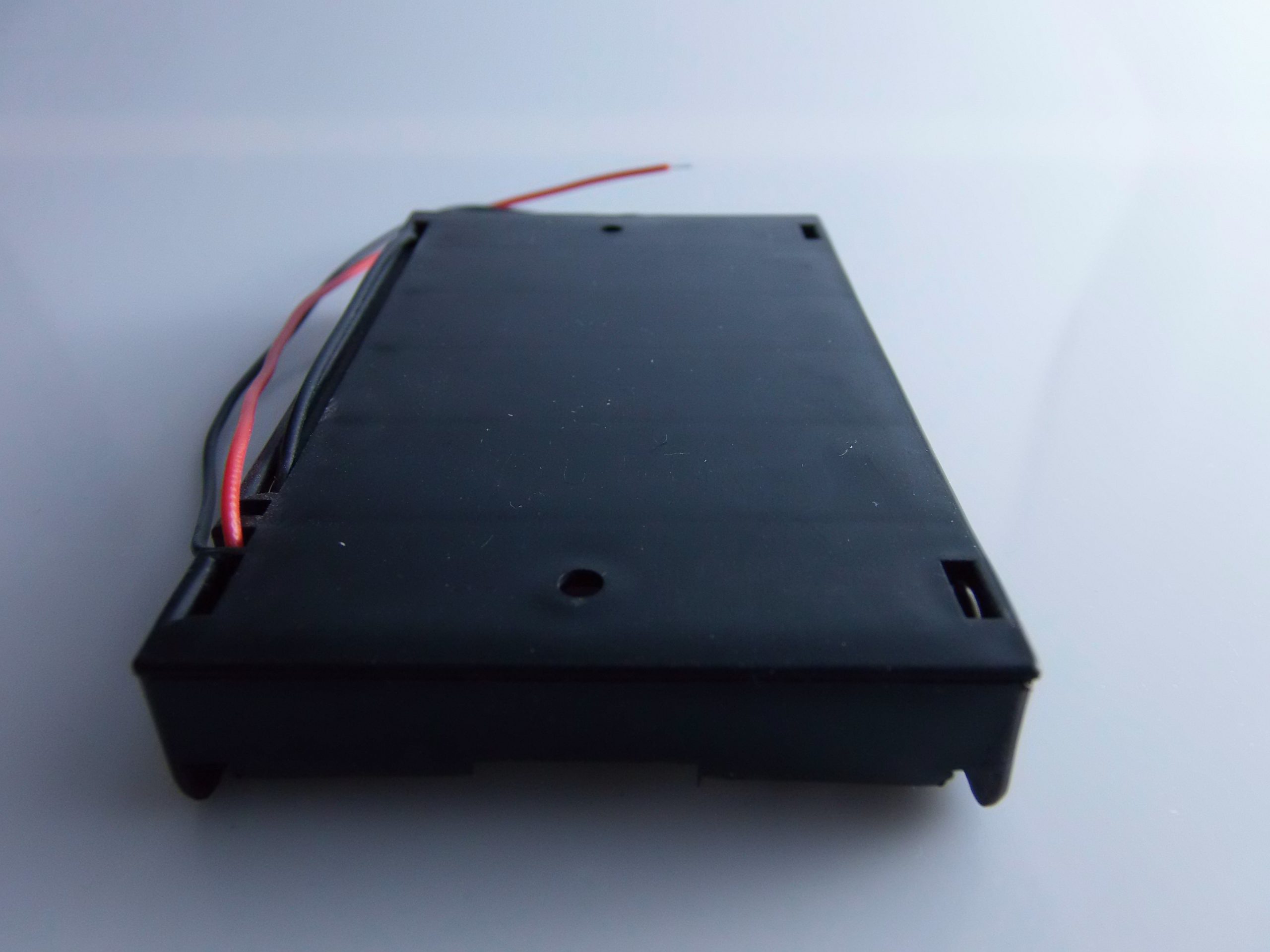

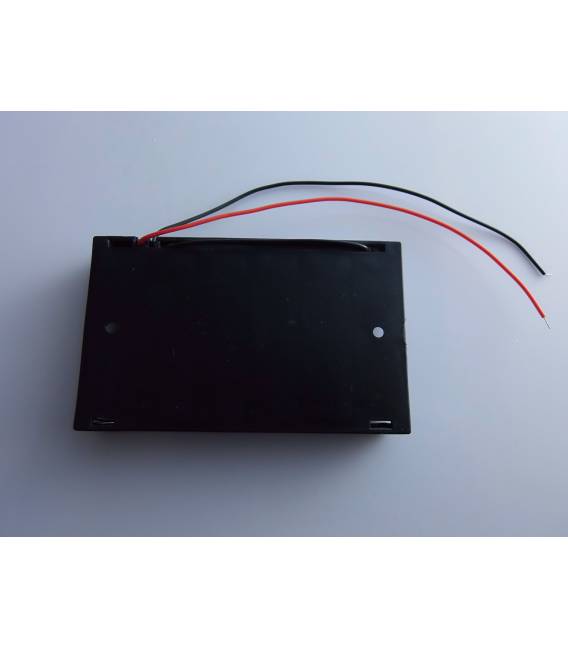

Il porta batterie 6 x AA è un contenitore per sei batterie stilo AA che fornisce un’alimentazione portatile e autonoma per progetti basati su Arduino, ESP32, Raspberry Pi e altri microcontrollori. È dotato di un connettore jack DC (tipicamente 5.5 mm x 2.1 mm) compatibile con la presa di alimentazione standard di Arduino Uno, Mega e simili.

---

⚙️ Caratteristiche Tecniche

Caratteristica	Specifica

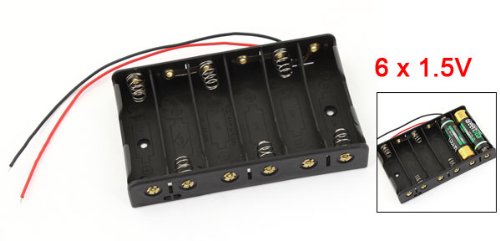

Tipo di batterie supportate	6 x AA da 1.5V (alcaline) o 1.2V (NiMH)
Tensione in uscita	9V con batterie alcaline (1.5V x 6) 7.2V con batterie ricaricabili (1.2V x 6)
Corrente massima	Dipende dalle batterie (tip. 1-2A)
Connettore di uscita	Plug DC maschio da 5.5 mm x 2.1 mm
Lunghezza cavo	Circa 15-20 cm
Compatibilità	Arduino Uno, Mega, Leonardo, progetti portatili

---

🧰 Vantaggi

• ✅ Alimentazione mobile per progetti in ambienti senza corrente.
• ✅ Compatibile con Arduino tramite il jack di alimentazione (barrel connector).
• ✅ Può sostituire un alimentatore da muro da 9V.

---

🧪 Guida all’Uso con Arduino

🔧 Collegamento

1. Inserisci 6 batterie AA nel porta batterie, assicurandoti della corretta polarità.
2. Collega il jack DC del porta batterie alla porta barrel dell’Arduino (presente sulla Uno, Mega, Leonardo).
3. Arduino rileverà la tensione (7–9V) e la regolerà internamente a 5V tramite il suo regolatore di tensione.

🛑 Non collegare il cavo del porta batterie al pin “VIN” e “GND” manualmente, a meno che tu sappia cosa stai facendo. Usa il connettore DC.

---

⚠️ Avvertenze Importanti

• ✅ Non superare i 9V in ingresso. Alcuni regolatori su Arduino scaldano molto e potrebbero danneggiarsi con tensioni troppo alte.
• ❌ Non collegare contemporaneamente il porta batterie e l’USB del PC: il diodo di protezione gestisce la priorità, ma è meglio evitarlo se non necessario.
• 🔋 Controlla lo stato delle batterie: se la tensione totale scende sotto i 6V, Arduino potrebbe non funzionare correttamente.

---

💡 Esempi di Utilizzo

🔌 Esempio 1: Progetto Outdoor con Sensore di Temperatura

Componente: Arduino + sensore DHT11 + porta batterie

• Arduino legge temperatura e umidità dal sensore.
• Il modulo batterie alimenta l’Arduino per uso in giardino o serra.

🔋 Esempio 2: Robot autonomo

Componente: Arduino + driver motori + servomotori + porta batterie

• Il modulo fornisce l’alimentazione al sistema motori e ad Arduino.
• Si consiglia in questo caso di alimentare motori e Arduino separatamente con una linea comune di GND.

---

🧑‍💻 Guida alla Programmazione (Arduino)

Il porta batterie non richiede programmazione, ma serve come fonte di alimentazione autonoma. Tuttavia, puoi usare il codice per verificare lo stato di tensione residua delle batterie.

📜 Codice: Lettura della tensione su pin analogico

Puoi leggere la tensione della batteria usando un partitore di tensione:

🧰 Collegamento (richiede hardware aggiuntivo)

• Usa due resistenze (es. 10kΩ + 10kΩ)
• V_in (dopo il jack DC) → partitore → pin analogico A0

📄 Codice

const int pinTensione = A0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int valoreADC = analogRead(pinTensione);
  float tensione = valoreADC * (5.0 / 1023.0) * 2; // moltiplica per 2 per il partitore 1:1
  Serial.print("Tensione batterie: ");
  Serial.print(tensione);
  Serial.println(" V");
  delay(2000);
}

ℹ️ Puoi usare questo codice per spegnere la pompa o un modulo se la tensione scende troppo, evitando scarica profonda delle batterie ricaricabili.

---

📚 Applicazioni Comuni

• 🌿 Progetti di monitoraggio agricolo
• 🤖 Robotica mobile
• 🧪 Esperimenti scolastici outdoor
• 🎡 Installazioni artistiche temporanee
• 📦 Prototipi portatili

---

✅ Conclusione

Il porta batterie 6 x AA con connettore DC è una soluzione semplice ed efficace per alimentare Arduino e progetti embedded in ambienti senza alimentazione di rete. È ideale per:

• Progetti mobili o da esterno
• Soluzioni temporanee
• Sperimentazione a basso costo

---
