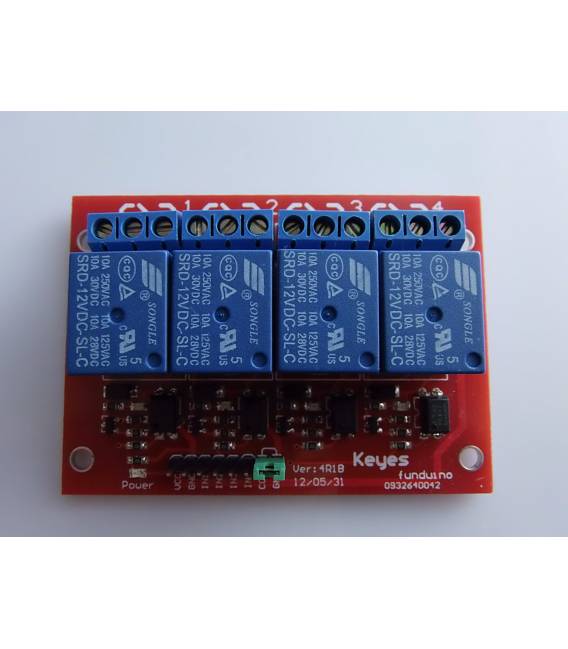

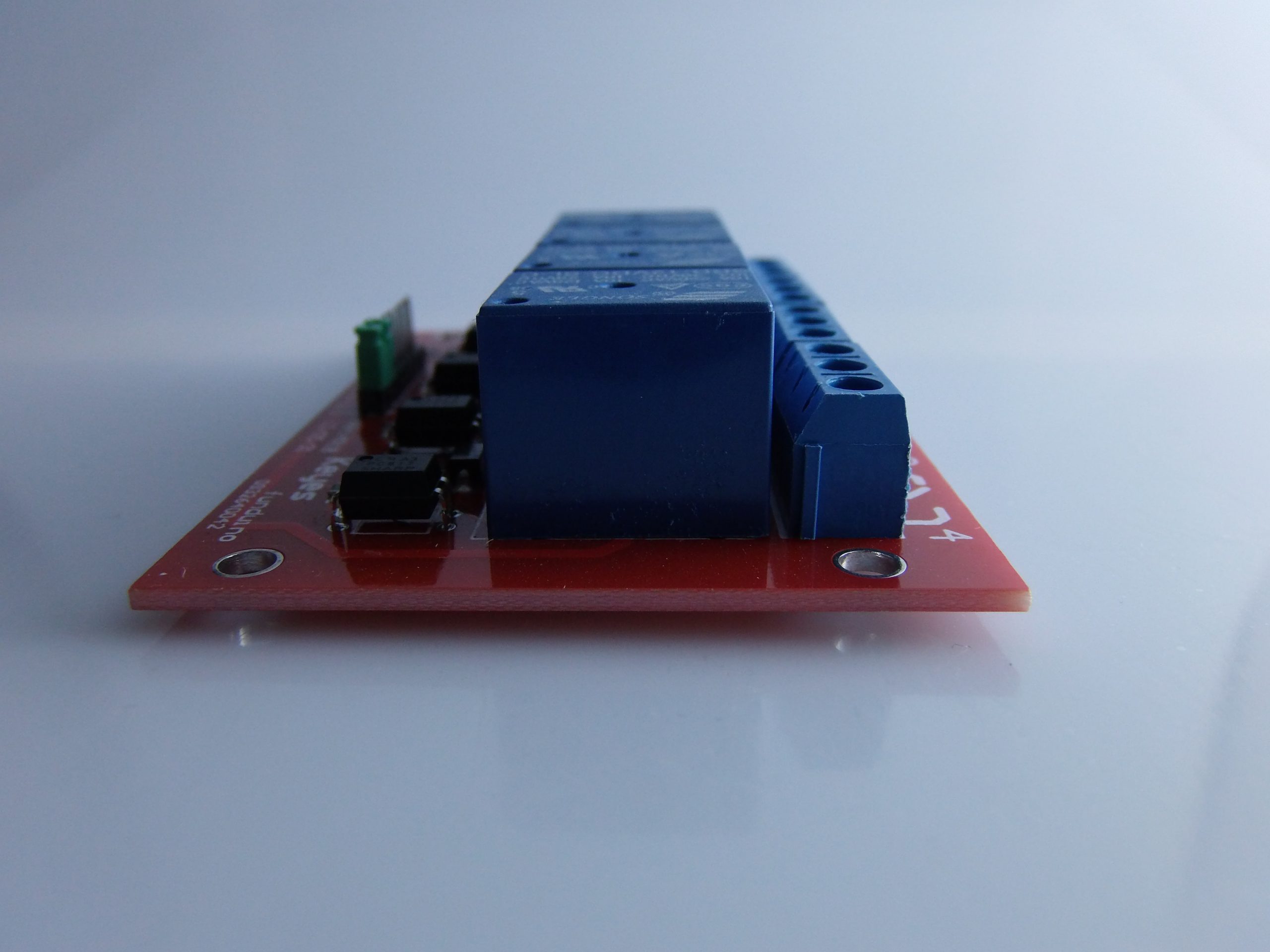

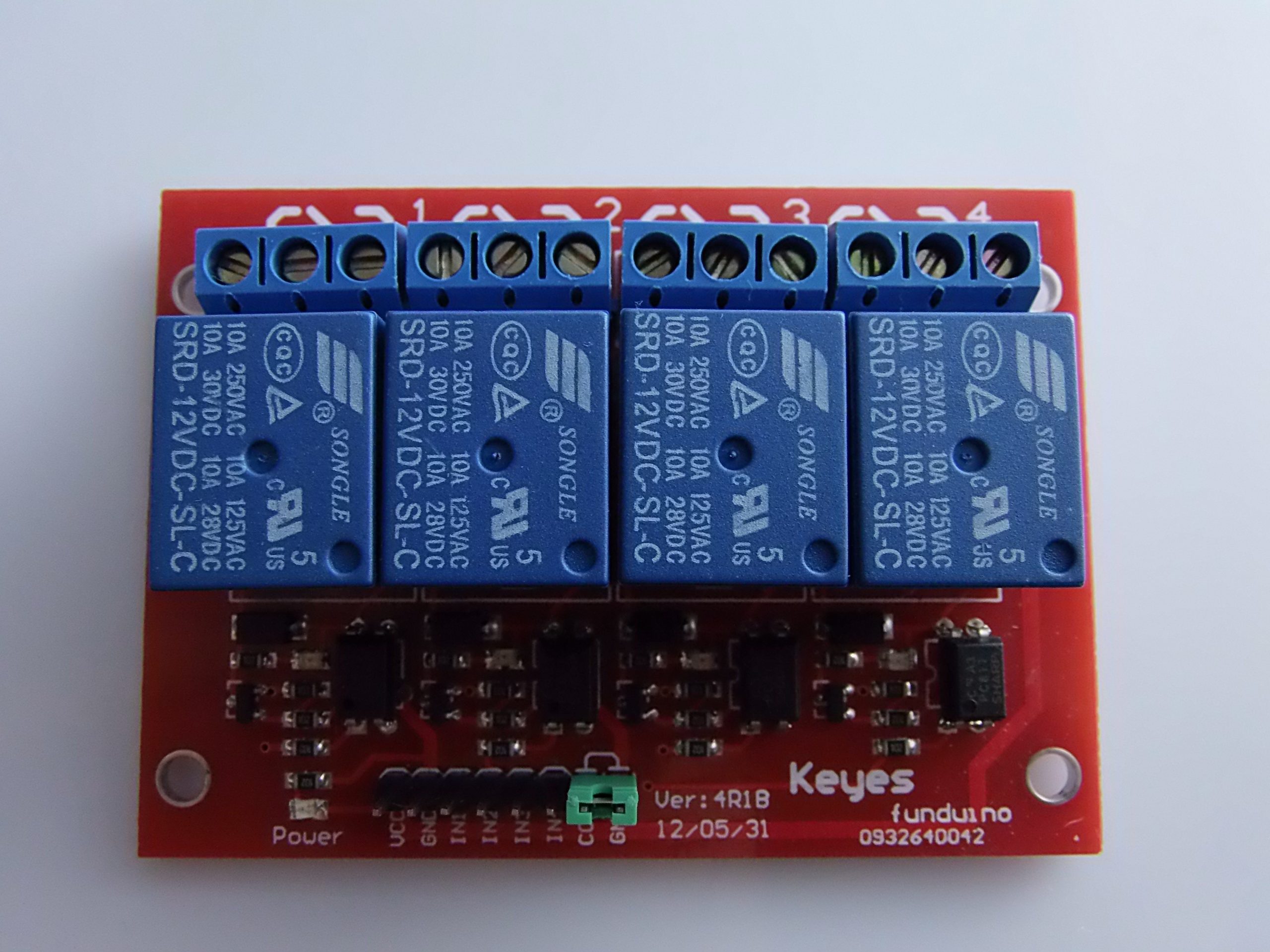

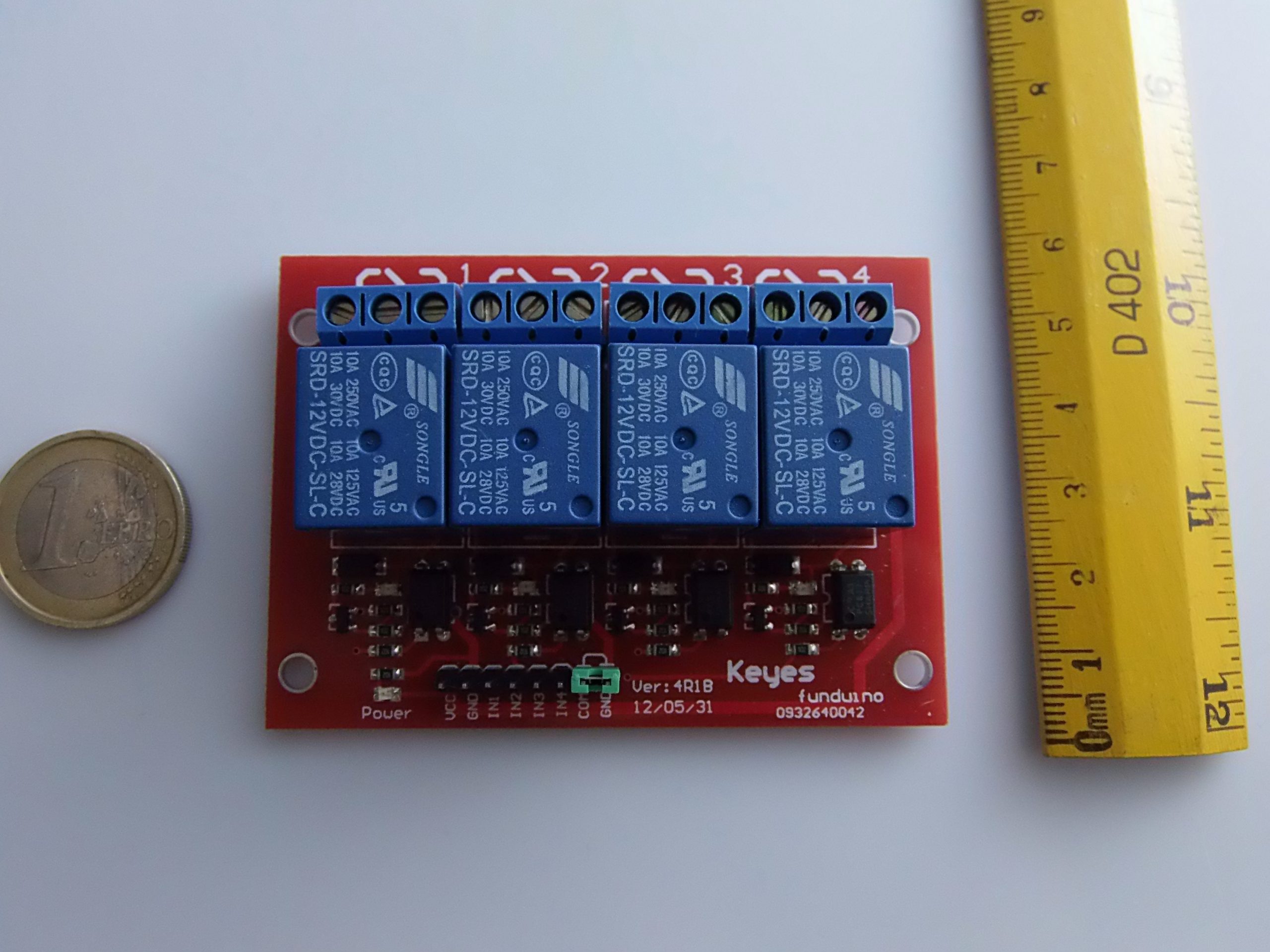

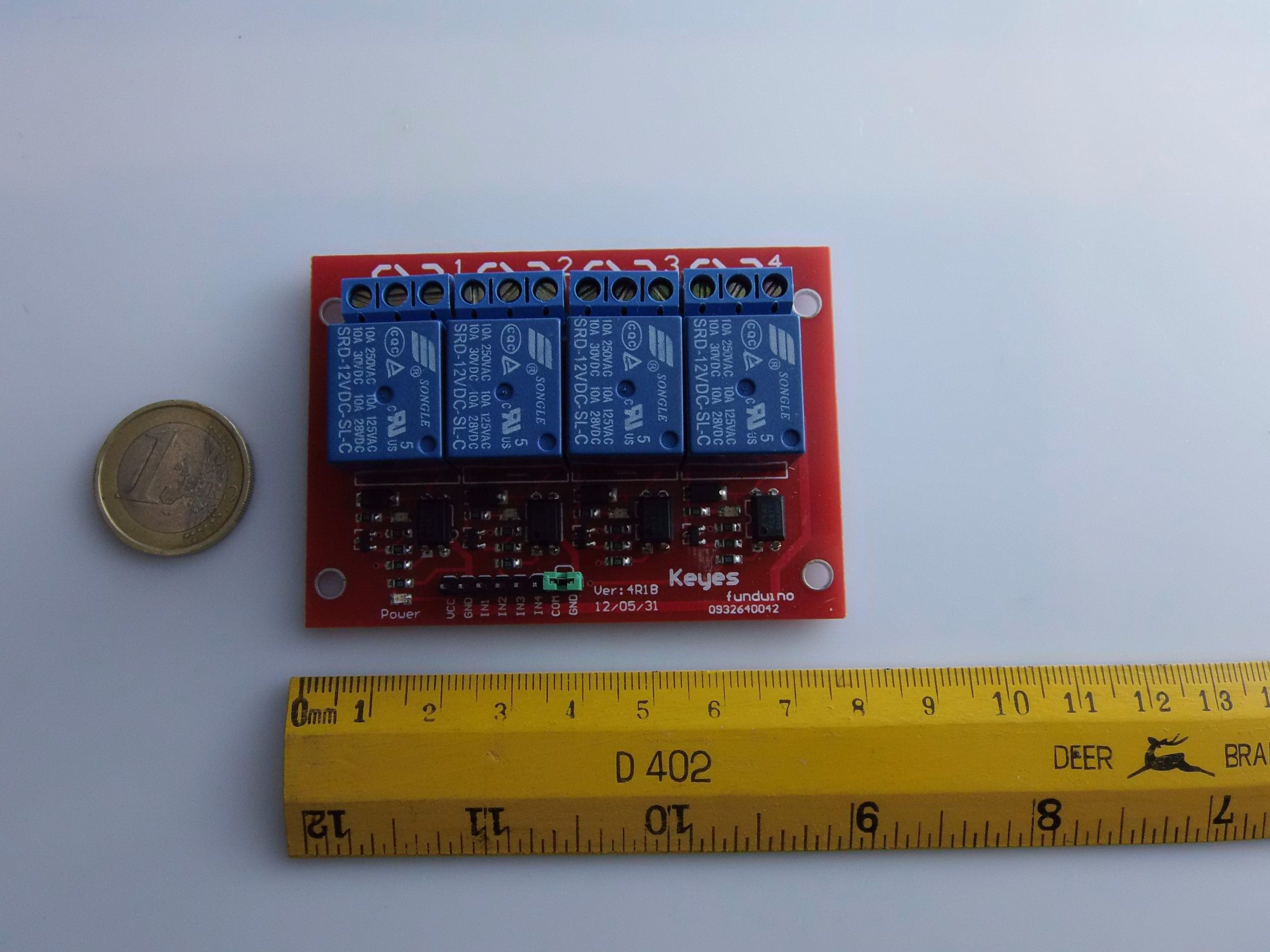

4 Canali 12V Relè Modulo per Arduino PIC ARM AVR DSP

Descrizione

[vc_row][vc_column][vc_column_text]Ecco una descrizione completa del Modulo 4 Canali 12V Relè per Arduino, PIC, ARM, AVR, DSP, seguita da una guida dettagliata su come utilizzarlo con Arduino, con esempi pratici e codice.

---

🔧 Modulo 4 Canali 12V Relè – Descrizione tecnica

Il Modulo Relè 4 Canali 12V è un’interfaccia elettronica che consente il controllo di carichi ad alta potenza o alta tensione (AC o DC) attraverso segnali di bassa potenza provenienti da microcontrollori come Arduino, PIC, ARM, AVR, DSP.

✅ Caratteristiche principali

• Numero canali: 4 (indipendenti)
• Tensione di funzionamento: 12V DC
• Corrente assorbita: ~70-80 mA per ogni relè attivato
• Tipo di relè: relè meccanici SPDT (Single Pole Double Throw)
• Corrente massima supportata dal relè: fino a 10A a 250V AC o 10A a 30V DC
• Logica di controllo: TTL (compatibile con 5V Arduino)
• Optoisolatori: presente (protezione elettrica tra logica e carico)
• Indicatori LED: uno per ogni canale per indicare lo stato del relè

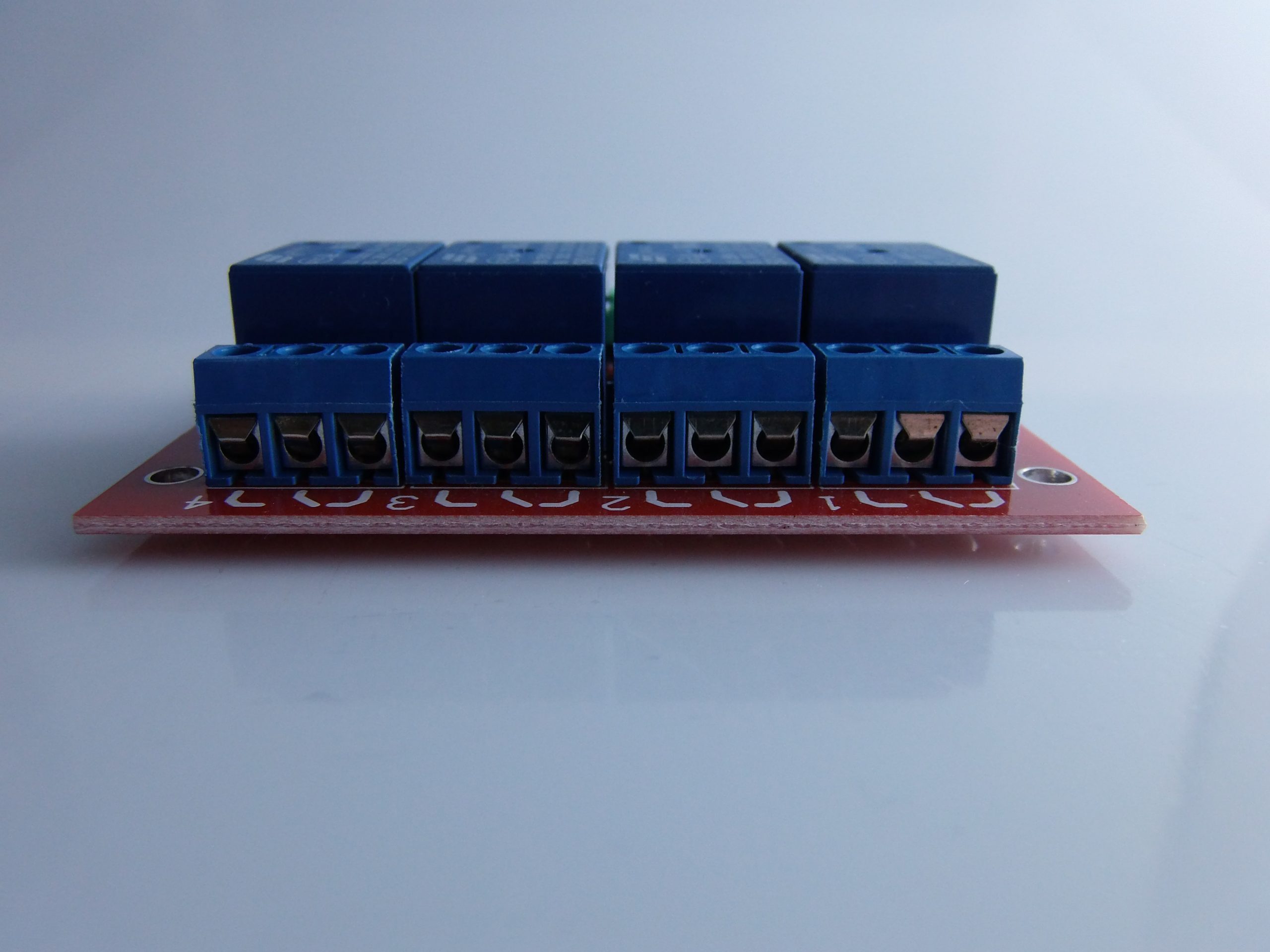

• Contatti relè: NO (normalmente aperto), NC (normalmente chiuso), COM (comune)
• Ingressi digitali: IN1, IN2, IN3, IN4

---

🧰 Collegamenti al modulo

Pin Modulo Relè	Funzione	Collegamento Arduino
IN1	Controllo relè 1	Pin digitale (es. D7)
IN2	Controllo relè 2	Pin digitale (es. D6)
IN3	Controllo relè 3	Pin digitale (es. D5)
IN4	Controllo relè 4	Pin digitale (es. D4)
GND	Massa logica	GND Arduino
VCC	Alimentazione logica 5V	5V Arduino
JD-VCC	Alimentazione relè 12V	12V da alimentatore esterno

⚠️ Attenzione: È consigliato usare un alimentatore esterno da 12V per alimentare i relè. Non alimentare i relè direttamente da Arduino.

---

⚡ Come alimentare correttamente il modulo

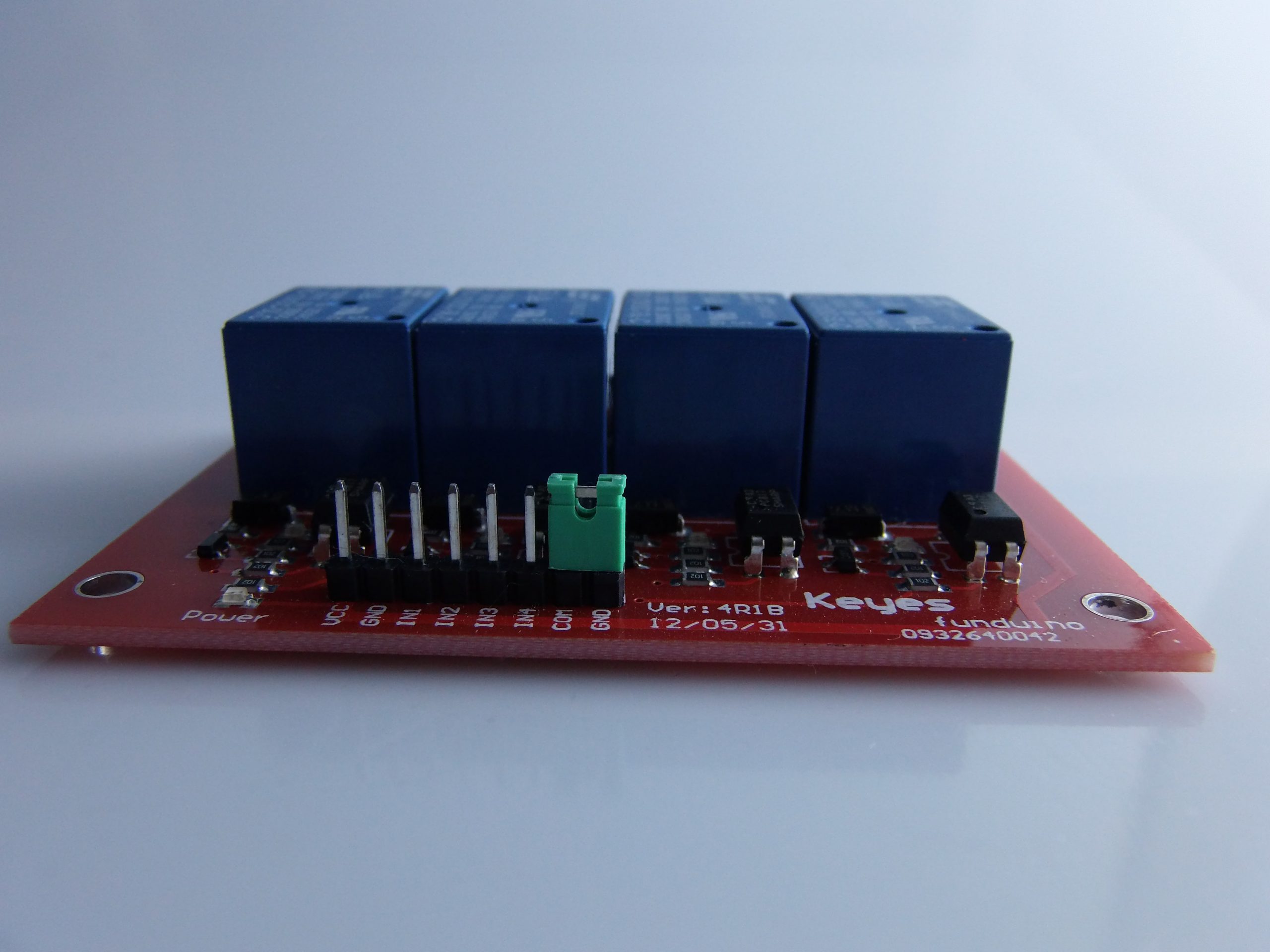

Se il modulo ha il jumper tra VCC e JD-VCC, rimuovilo se stai usando una fonte di alimentazione separata da 12V. In questo modo:

• JD-VCC → 12V esterno
• GND → GND Arduino e GND alimentatore
• VCC → 5V Arduino (logica controllo)

---

💻 Esempio di codice Arduino

// Definizione dei pin collegati al modulo relè
const int rele1 = 7;
const int rele2 = 6;
const int rele3 = 5;
const int rele4 = 4;

void setup() {
  // Imposta i pin come output
  pinMode(rele1, OUTPUT);
  pinMode(rele2, OUTPUT);
  pinMode(rele3, OUTPUT);
  pinMode(rele4, OUTPUT);

  // Spegne tutti i relè all'avvio (dipende dalla logica del modulo)
  digitalWrite(rele1, HIGH);
  digitalWrite(rele2, HIGH);
  digitalWrite(rele3, HIGH);
  digitalWrite(rele4, HIGH);
}

void loop() {
  // Accende ogni relè uno alla volta
  digitalWrite(rele1, LOW); // Attiva relè 1
  delay(1000);
  digitalWrite(rele1, HIGH);

  digitalWrite(rele2, LOW); // Attiva relè 2
  delay(1000);
  digitalWrite(rele2, HIGH);

  digitalWrite(rele3, LOW); // Attiva relè 3
  delay(1000);
  digitalWrite(rele3, HIGH);

  digitalWrite(rele4, LOW); // Attiva relè 4
  delay(1000);
  digitalWrite(rele4, HIGH);
}

ℹ️ Nota: Molti moduli relè si attivano con livello LOW (0V), quindi digitalWrite(pin, LOW) accende il relè.

---

🧪 Esempi pratici di utilizzo

1. Accensione di una lampadina da 230V AC
   • Collegare la lampadina alla rete tramite il relè (filo di fase su COM e NO).
   • Quando il relè è attivato, chiude il circuito e la lampadina si accende.
2. Controllo di una pompa 12V DC
   • Alimentazione 12V → COM, pompa → NO, GND comune
   • Arduino attiva/disattiva la pompa
3. Sistema di irrigazione automatico
   • Relè attiva una elettrovalvola a 24V DC a orari programmati

---

📋 Buone pratiche e sicurezza

• NON collegare direttamente dispositivi AC se non si ha esperienza con corrente di rete.
• Utilizzare relè con optoisolatori per separare completamente la logica Arduino dal carico ad alta tensione.
• Se controlli carichi induttivi (motori, trasformatori), aggiungi diodi di flyback o snubber.
• Verifica sempre l’isolamento tra la logica e i contatti del relè.
• Usa sempre un alimentatore esterno per i relè se ne accendi più di uno contemporaneamente.

---

📘 Conclusione

Il Modulo 4 Canali 12V Relè è uno strumento estremamente utile per progetti Arduino in domotica, automazione industriale, irrigazione, o controllo remoto di apparecchi elettrici. Con una corretta alimentazione e logica di controllo, puoi integrarlo facilmente in qualunque progetto.

Se vuoi, posso fornirti uno schema elettrico o diagramma Fritzing. Vuoi anche questo?
