Pannello di controllo dell’isolamento del fotoaccoppiatore Ingresso 8 canali 24 V, uscita 5 V NPN

Descrizione

Cos’è

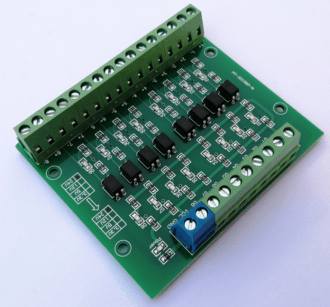

Il Pannello di controllo dell’isolamento del fotoaccoppiatore ARD0011812 è un modulo elettronico che permette di gestire 8 canali di ingresso a 24V, con uscita a 5V NPN. Offre isolamento elettrico tra i circuiti di potenza e quelli di controllo.

Caratteristiche

• 8 canali di ingresso
• Tensione di ingresso: 24V
• Tensione di uscita: 5V
• Tipo di uscita: NPN

A cosa serve

Questo pannello è ideale per progetti che richiedono l’isolamento tra circuiti di potenza e circuiti logici, come ad esempio sistemi di controllo di illuminazione, sensori di temperatura o motori. La compatibilità con Arduino e altri microcontrollori lo rende versatile per una vasta gamma di applicazioni.

Tutorial: Come usare il Pannello di Controllo Isolato 8 Canali

Il pannello di controllo isolato 8 canali è un componente essenziale per i progetti che richiedono isolamento tra i circuiti di potenza e logica. Ideale per i maker che lavorano con Arduino o altri microcontrollori, questo modulo consente di gestire il livello di tensione tra l’ingresso 24V e l’uscita 5V NPN.

Cosa serve

• Arduino o microcontrollatore
• Connessioni cablate
• Pannello di controllo isolato 8 canali

Passi

1. Collegare i pin di alimentazione del modulo (VCC e GND) a 5V e GND dell’Arduino.
2. Collegare i pin di dati dell’Arduino (digitali) ai pin di comando del modulo.
3. Collegare i pin di ingresso del modulo (24V) ai sensori o al circuito di potenza.
4. Collegare i pin di uscita del modulo (5V NPN) ai relè o ai dispositivi di controllo.
5. Verifica sul datasheet per la configurazione dei pin specifici.
6. Scrivere lo sketch Arduino per gestire i comandi del modulo.
7. Testare il funzionamento del modulo con un semplice esempio di codice.
8. Verifica la stabilità e l’efficacia del sistema con vari test di input/output.

Codice di esempio

void setup() {
  pinMode(2, OUTPUT);
  pinMode(3, OUTPUT);
  // altri pin ...
}

void loop() {
  digitalWrite(2, HIGH);
  delay(1000);
  digitalWrite(2, LOW);
  delay(1000);
  // altri comandi ...
}

Mini-progetto

Crea un sistema di controllo per un piccolo impianto di illuminazione, dove i sensori di luce (24V) attivano i relè (5V NPN) tramite il modulo di isolamento 8 canali.

Errori comuni

• Non verificare correttamente la polarità dei pin.
• Non configurare correttamente i pin di comando.
• Non testare i comandi del modulo prima di un utilizzo completo.
• Non considerare la necessità di isolamento tra i circuiti di potenza e logica.

Accessori consigliati

• Relè 5V
• Sensori di luce 24V
• Cavi di connessione
• Arduino Uno

Domande frequenti

Il modulo può gestire più di 8 canali?
No, il modulo è progettato per 8 canali soltanto.

È possibile collegare direttamente l’Arduino ai sensori 24V?
No, è necessario usare il modulo di isolamento per proteggere il circuito di logica.

Quali vantaggi offre l’isolamento?
L’isolamento protegge il circuito di logica da surprese elettriche e separa i livelli di tensione.
