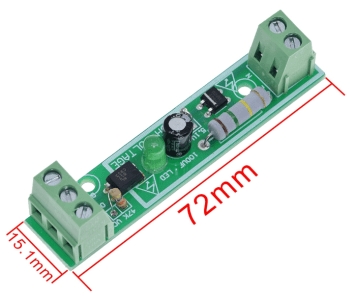

Modulo fotoaccoppiatore 220 V CA a 1 canale / isolamento fotoaccoppiatore 220 V / rilevamento tensione 220 V può essere collegato al PLC

Il prezzo originale era: 5,20 €.Il prezzo attuale è: 3,77 €. Escluso IVA

Modulo fotoaccoppiatore 220 V CA a 1 canale / isolamento fotoaccoppiatore 220 V / rilevamento tensione 220 V può essere collegato al PLC

Disponibile su ordinazione

COD: ARD0011893 Categoria:

Descrizione

Cos’è

Il modulo fotoaccoppiatore 220 V CA a 1 canale è un componente elettronico che permette di isolare elettricamente un circuito da una linea di alimentazione a 220 V CA. Utilizzando un principio di trasmissione ottica, il modulo trasferisce il segnale elettrico senza contatto fisico, garantendo sicurezza e prevenendo possibili pericoli di scariche elettriche.

Caratteristiche

  • 1 canale
  • Isolamento fotoaccoppiatore 220 V
  • Rilevamento tensione 220 V
  • Compatibile con PLC

A cosa serve

Questo modulo è ideale per applicazioni che richiedono l’isolamento elettrico tra un circuito e una linea di alimentazione a 220 V, come ad esempio sistemi di monitoraggio di tensione, allarmi domestici, controllo di dispositivi industriali e molto altro. La compatibilità con i PLC ne amplia le possibilità di utilizzo in contesti automatici e di controllo.

Tutorial: Come usare Modulo Fotoaccoppiatore 220V

Il modulo fotoaccoppiatore 220V è ideale per i maker che vogliono isolare elettricamente il proprio circuito da linee di alimentazione a 220V. È particolarmente utile per il monitoraggio di presenze di tensione in ambienti industriali o domestici, garantendo sicurezza e integrità dei dati.

Cosa serve

  • Arduino Uno o simile
  • Connessione USB
  • Alimentazione 5V

Passi

  1. Collegare il modulo fotoaccoppiatore al circuito di 220V come specificato nel datasheet.
  2. Collegare l’uscita del modulo a un ingresso digitale dell’Arduino.
  3. Scrivere uno sketch Arduino per leggere lo stato dell’ingresso.
  4. Verificare che l’Arduino stia leggendo correttamente lo stato del modulo.
  5. Se necessario, aggiustare i collegamenti per ottenere una lettura corretta.
  6. Implementare la logica del software per gestire l’input del modulo.
  7. Testare il sistema in condizioni di presenza e assenza di tensione 220V.
  8. Documentare i risultati e migliorare il sistema se necessario.

Codice di esempio

void setup() {
  pinMode(2, INPUT);
  Serial.begin(9600);
}

void loop() {
  int stato = digitalRead(2);
  Serial.println(stato);
  delay(1000);
}

Mini-progetto

Crea un sistema di allarme domestico che monitora l’energia elettrica e invia un segnale al telefono quando la tensione 220V è presente o assente.

Errori comuni

  • Collegare il modulo a tensioni non compatibili.
  • Non verificare correttamente l’isolamento.
  • Non aggiustare il software per gestire correttamente l’input.
  • Non testare il sistema in condizioni reali.

Accessori consigliati

  • Arduino Uno
  • Connessione USB
  • Breadboard
  • Cavi di connessione universali

Domande frequenti

Il modulo può gestire tensioni superiori a 220V?
Verifica sul datasheet per la tensione massima supportata.

Come posso proteggermi mentre lavoro con 220V?
Usa sempre attrezzatura di sicurezza e segui le istruzioni di sicurezza elettrica.

Quali altri moduli fotoaccoppiatori posso usare?
Esistono moduli fotoaccoppiatori per diverse tensioni e configurazioni, verifica le specifiche del tuo progetto.
