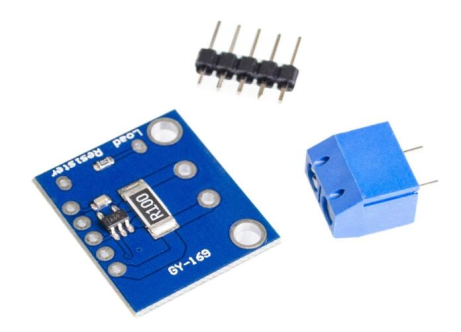

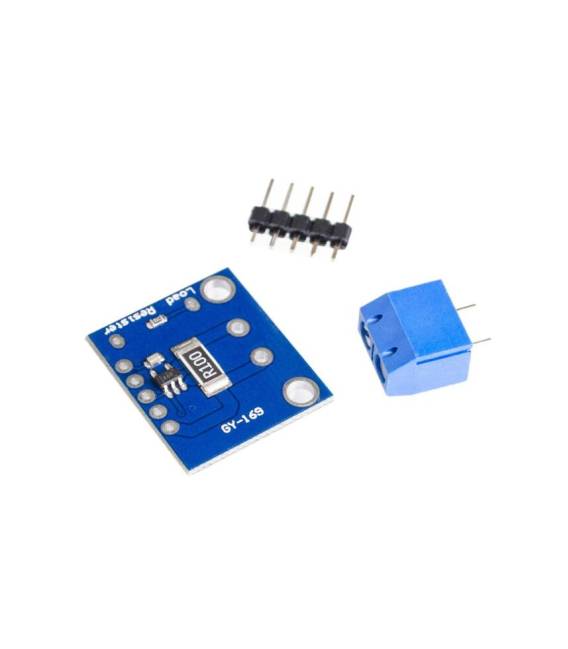

Misuratore – Convertitore di corrente analogico GY-169 Chip INA169

Descrizione

Cos’è

Il Misuratore di corrente GY-169 è un modulo elettronico che permette di monitorare e misurare le correnti in circuiti elettronici. Si basa sul chip INA169, un convertitore di corrente analogico.

Caratteristiche

• Chip: INA169
• Convertitore di corrente analogico
• SKU: ARD0010979
• Prezzo: 6.24 €

A cosa serve

Il Misuratore di corrente GY-169 è utile per costruire un monitor di corrente per un dispositivo elettronico. Può essere utilizzato per monitorare l’assorbimento di corrente di un circuito o di un componente specifico. È adatto a maker principianti e intermedi.

Tutorial: Come usare Misuratore – Convertitore di corrente analogico GY-169

Il GY-169 è un convertitore di corrente analogico ideale per misurare correnti di alimentazione in applicazioni di monitoraggio energetico. Utile per maker principianti e intermedi.

Cosa serve

• GY-169 Chip INA169
• Arduino
• Resistore da 10 kΩ
• Cavo di alimentazione

Passi

1. 1. Collega l’alimentazione al GY-169 tramite un cavo di alimentazione.
2. 2. Collega il pin VCC del GY-169 al 5V dell’Arduino.
3. 3. Collega il pin GND del GY-169 al GND dell’Arduino.
4. 4. Collega il pin IOUT del GY-169 al pin A0 dell’Arduino.
5. 5. Collega il resistore da 10 kΩ tra il pin IOUT e GND.
6. 6. Carica il codice Arduino fornito.
7. 7. Verifica sul datasheet la corrente di alimentazione massima.
8. 8. Prova a misurare la corrente con diversi dispositivi.

Codice di esempio

void loop() {  int current = analogRead(A0);  Serial.println(current);}

Mini-progetto

Costruisci un monitor di corrente per un dispositivo elettronico.

Errori comuni

• Non verificare la corrente di alimentazione massima.
• Collegare il GY-169 direttamente a VCC senza resistore.
• Non utilizzare un Arduino compatibile.
• Connettere il pin IOUT direttamente al pin A0 senza resistore.

Accessori consigliati

• Multimetro
• Resistore da 1 kΩ
• Dispositivo test da 100 mA
• Cavo di alimentazione 5V

Domande frequenti

Posso utilizzare un Arduino di qualsiasi tipo?
Sì, ma assicurati che abbia un pin A0.

Quanto tempo dura la batteria dell’Arduino?
Questo dipende dal consumo di corrente del tuo dispositivo.

Posso misurare correnti superiori a 100 mA?
Verifica sul datasheet la corrente di alimentazione massima.

Il GY-169 funziona solo con correnti positive?
Sì, funziona con correnti positive.
