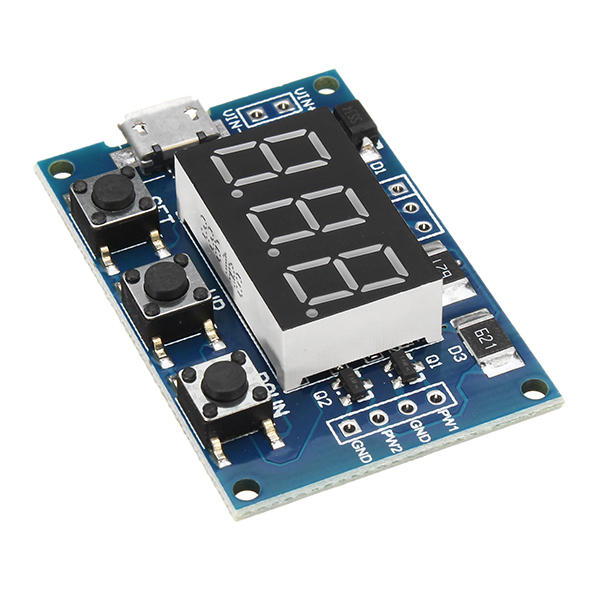

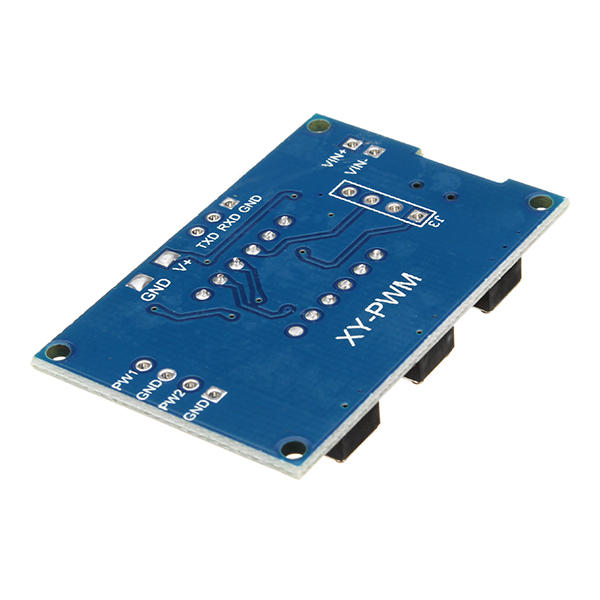

Generatore di Segnale Onda quadra regolabile a 2 Vie PWM

Descrizione

Generatore di Segnale Onda quadra regolabile a 2 Vie PWM

Introduzione al prodotto:

1. Tensione di funzionamento: 5-30 V, supporto micro USB 5.0 V di alimentazione
2. Intervallo di frequenza: 1Hz ~ 150KHz
3. Precisione di frequenza: 2%
4. di carico del segnale: la corrente di uscita compresa tra 8–30 mA
5. Intervallo di uscita: predefinito 5V V-pp essere modificato mediante alimentazione esterna)
6. Temperatura ambientale: -30 gradi Celsius ~ 70 gradi Celsius

Campi di applicazione:

1. Come generatore di onde quadre per generare onde quadre per lo sviluppo di esperimenti
2. Utilizzato per guidare l’onda quadra del guidatore del motore a forte pendenza
3. Generare l’impulso regolabile per MCU usando
4. Generare impulsi regolabili per il controllo del circuito relativo (PWM regolare la della luce ecc.)

Controllo della porta seriale:

1. Standard di comunicazione: 9600 bps
2. Bit di dati: 8
3. Bit di stop: 1
4. Verifica bit: nessuno
5. Controllo del flusso: nessuno

Impostazione della frequenza PWM:

1. “S1FXXXT”: imposta la frequenza PWM1 come XXX HZ (001 ~ 999)
2. “S1FXX.XT”: imposta la frequenza PWM1 come XX.X KHZ (00.1 ~ 99.9)
3. “S1F: XXXT”: imposta la frequenza PWM1 come XXX KHZ (0.0.1. ~ 1.5.0.)
4. “S1”: PWM1
5. “S2”: PWM2
6. “F”: frequenza
7. “D”: ciclo di lavoro
8. “T”: bit del segnale di stop

Impostazione PWM Duty Cycle:

1. “S1DXXXT”: imposta il ciclo di lavoro PWM1 come XXX; (001 ~ 100)
2. “S2DXXXT”: imposta il ciclo di lavoro PWM2 come XXX; (001 ~ 100)
Impostazione corretta indietro: />Impostazione indietro senza successo: CADUTA

Impostazione dei parametri:

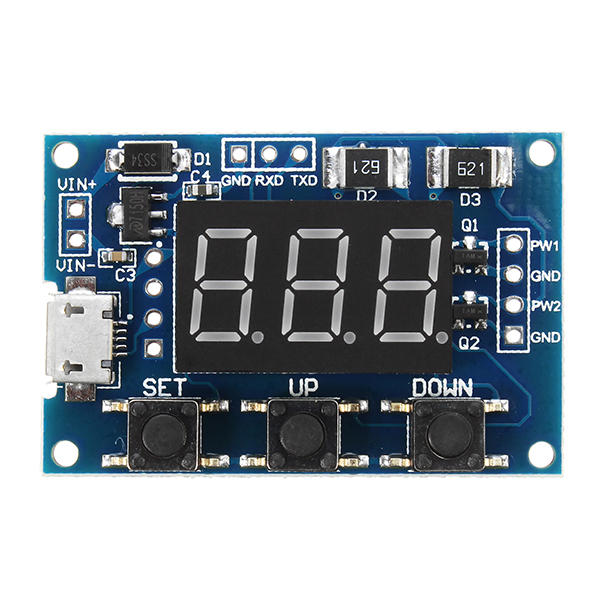

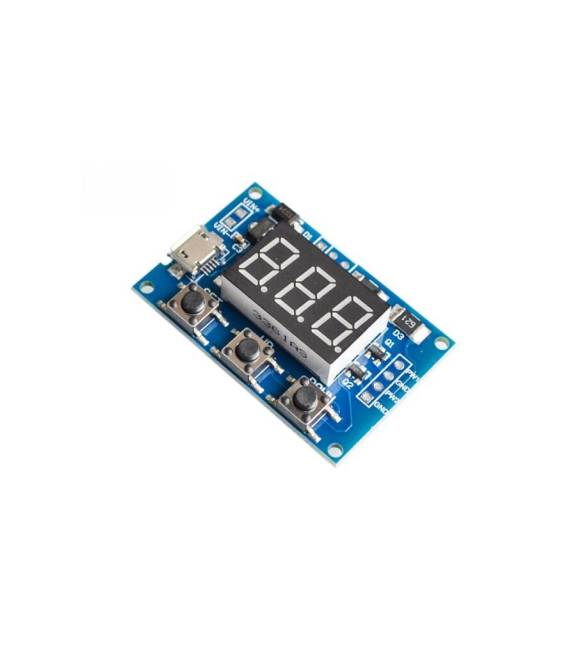

Il modulo ha una chiave a 3 canali: Imposta, Su, />1.Premere brevemente il tasto SET, possibile spostare i valori dei parametri del display 4 (FR1: frequenza PWM1; dU1: ciclo di lavoro PWM1; FR2: frequenza PWM2; dU2: ciclo di lavoro PWM2); prima di spostarsi, il nome del parametro corrispondente />2. Premere direttamente i tasti SU, per modificare il valore corrente del parametro
3. Il 2-channel PWM impostato con 3 tipi di valore di frequenza, nell’interfaccia di visualizzazione della frequenza, premendo a lungo SET per spostare, il ciclo di lavoro di 3 tipi di frequenza sono gli stessi (XXX: 1Hz ~ 999Hz; XX.X: 0,1Khz ~ 99,9Khz; XXX: 1Khz ~ 150kHz)

Tutorial: Come usare Generatore di Segnale Onda quadra regolabile a 2 Vie PWM

Il generatore di segnale onda quadra regolabile a 2 vie PWM è ideale per testare e valutare i circuiti che richiedono un segnale PWM. Utile per principianti e professionisti.

Cosa serve

• Generatore di segnale onda quadra regolabile a 2 vie PWM
• Arduino o qualsiasi altro microcontrollore
• Cavo di alimentazione
• Resistenza da 10kΩ

Passi

1. 1. Collega il generatore di segnale all’alimentazione.
2. 2. Accendi il generatore.
3. 3. Collega il generatore a un pin PWM del tuo Arduino.
4. 4. Collega la resistenza tra GND e il pin PWM per protezione.
5. 5. Configura la frequenza e l’ampiezza tramite i pulsanti.
6. 6. Scrivi un semplice codice Arduino per generare un segnale PWM.
7. 7. Carica il codice sul tuo Arduino.
8. 8. Verifica il segnale con un oscilloscopio o una multiregola.
9. 9. Regola il segnale secondo le tue esigenze.
10. 10. Disconnetti e spegni il generatore.

Codice di esempio

```
void setup() {
  pinMode(9, OUTPUT);
}

void loop() {
  analogWrite(9, 128); // Imposta il segnale a 50% di ampiezza
  delay(1000);
}
```

Mini-progetto

Crea un semplice segnale PWM per controllare un motore DC. Collega il generatore di segnale a un pin PWM, regola l’ampiezza a 50%, e connetti il motore al pin PWM con una resistenza di protezione. Osserva la velocità del motore.

Errori comuni

• Non regolare il segnale prima di collegarlo a un componente sensibile.
• Non utilizzare un pin PWM non configurato.
• Non utilizzare una resistenza troppo bassa per la protezione.
• Non usare un segnale PWM troppo alto per un componente elettronico.

Accessori consigliati

• Oscilloscopio
• Multiregola
• Motore DC
• Resistenza da 1kΩ

Domande frequenti

Posso utilizzare questo generatore con un microcontrollore diverso da Arduino?
Sì, basta collegarlo a un pin PWM compatibile.

Quanto tempo dura la batteria del generatore?
Verifica sul datasheet.

Come posso regolare l’ampiezza del segnale?
Utilizza i pulsanti sul generatore di segnale.
