USB tipo A SMD 90 gradi

Descrizione

Cos’è

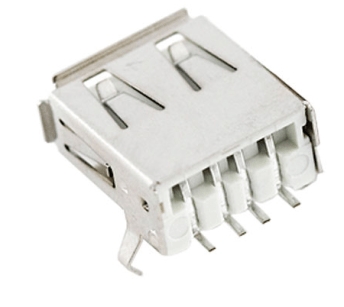

Il connettore USB tipo A SMD 90 gradi è un componente elettronico progettato per essere montato su circuiti stampati utilizzando la tecnica SMD (Surface Mount Device). Questo connettore è orientato a 90 gradi rispetto alla disposizione standard, permettendo una maggiore flessibilità nello spazio disponibile sul circuito stampato.

Caratteristiche

• Tipologia: USB tipo A
• Angolo di montaggio: 90 gradi
• Tecnica di montaggio: SMD
• SKU: ARD0012323
• Prezzo: 1.97 €

A cosa serve

Questo connettore è ideale per progetti elettronici e Arduino dove è necessario un connettore USB compatto e orientato in modo diverso rispetto alla disposizione standard. È particolarmente utile per i maker che cercano di ottimizzare l’allestimento dei loro circuiti stampati, riducendo il consumo dello spazio disponibile.

Tutorial: Come usare USB tipo A SMD 90 gradi

L’USB tipo A SMD 90 gradi è ideale per progetti elettronici in cui è necessario un connettore USB compatto e orientato in modo diverso rispetto al normale. Questo componente è particolarmente utile per i maker che cercano di ottimizzare l’allestimento dei loro circuiti stampati.

Cosa serve

• Arduino o microcontrollore
• cavo USB
• pannello di circuito stampato
• solda
• pinza per saldatura

Passi

1. Installare il connettore USB tipo A SMD 90 gradi sul pannello di circuito stampato utilizzando la tecnica di saldatura a superficie.
2. Verifica il posizionamento del connettore per garantire che sia orientato correttamente a 90 gradi.
3. Collegare il connettore USB tipo A al microcontrollore o al circuito di destinazione.
4. Verifica la connettività tra il connettore USB e il microcontrollore utilizzando un software di debug o un’applicazione di monitoraggio seriale.
5. Verifica la stabilità e la compatibilità del connettore con il circuito stampato durante l’uso.
6. Testare il connettore con un cavo USB per assicurarsi che la connettività sia corretta e stabile.
7. Se necessario, aggiungere un protezione ESD (statica elettrica) per il connettore.
8. Verifica la compatibilità del connettore con altri componenti del progetto, come sensori o altri moduli USB.

Mini-progetto

Crea un sistema di monitoraggio remoto con Arduino che utilizza il connettore USB tipo A SMD 90 gradi per la connettività dati. Il progetto dovrebbe essere realizzabile in circa 30 minuti.

Errori comuni

• Il connettore non è posizionato correttamente a 90 gradi.
• Problemi di connettività dovuti a un collegamento inadeguato.
• Problemi di compatibilità con altri componenti del progetto.
• Problemi di stabilità durante l’uso a lungo termine.

Accessori consigliati

• Arduino Uno
• Cavo USB tipo A a tipo B
• Kit di saldatura
• Kit di prototipazione

Domande frequenti

Il connettore USB tipo A SMD 90 gradi è compatibile con tutti i microcontrollori?
Verifica sul datasheet del microcontrollore per garantire la compatibilità.

Come posso proteggere il connettore da danni elettrici?
Aggiungi un filtro ESD o protezione contro l’overvoltage.
