Sensore di pressione del film resistivo da 800 mm Rilevamento dell’allarme fuori dal letto Tappetino per cuscino intelligente Divano flessibile sensibile alla forza Gamma FSR 20g-10kg

Descrizione

Cos’è

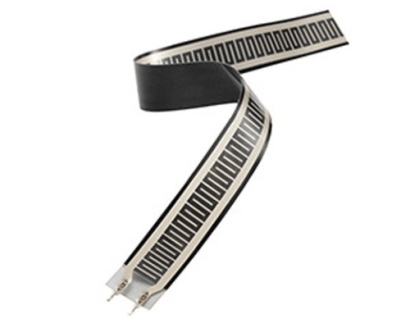

Il Sensore di pressione del film resistivo da 800 mm è un componente elettronico che misura la pressione applicata su di esso. Basato sulla tecnologia FSR (Force Sensitive Resistor), varia la sua resistenza elettrica in base alla forza esercitata.

Caratteristiche

• Nome: Sensore di pressione del film resistivo da 800 mm
• Tipo: FSR (Force Sensitive Resistor)
• Gamma di misurazione: 20g – 10kg
• Dimensioni: 800 mm (verifica sul datasheet)
• SKU: ARD0012387
• Prezzo: 24.61 €

A cosa serve

Questo sensore è ideale per progetti che richiedono la misurazione della pressione, come ad esempio: allarmi di uscita dal letto, cuscini intelligenti, tappetini per cuscino, divani flessibili sensibili alla forza. Può essere utilizzato con microcontrollori come Arduino o ESP per elaborare i dati di pressione e attivare azioni o segnali in base alle misurazioni.

Tutorial: Come usare Sensore di Pressione FSR 20g-10kg

Il sensore di pressione FSR (Force Sensitive Resistor) da 20g a 10kg è perfetto per progetti di interazione fisica. Converte la pressione meccanica in una resistenza variabile che puoi misurare con un Arduino o un altro microcontrollore.

Cosa serve

• Arduino Uno
• Cavo USB
• LCD o LED
• Jumpers
• Breadboard
• Software Arduino IDE

Passi

1. Collega il sensore FSR al breadboard.
2. Collega un resistore pull-down al sensore FSR.
3. Collega il sensore FSR ad un pin analogico dell’Arduino.
4. Scarica e installa la libreria LiquidCrystal per l’LCD (se usato).
5. Scrivi e carica lo sketch Arduino per leggere i valori del sensore.
6. Visualizza i valori del sensore su un LCD o un LED.
7. Verifica che il sensore rilevi correttamente la pressione.
8. Modifica lo sketch per adattarlo al tuo progetto.

Codice di esempio

void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(A0);
  Serial.println(sensorValue);
}

Mini-progetto

Crea un allarme anti-furto sensibile alla pressione. Collega il sensore FSR a un sistema di allarme che attiva un segnale sonoro quando viene premuto.

Errori comuni

• Usare un resistore di pull-up invece di pull-down.
• Non collegare il sensore correttamente ai pin analogici.
• Non installare la libreria necessaria per l’LCD.
• Non verificare i valori del sensore in modo continuo.

Accessori consigliati

• LCD 16×2
• Buzzer
• Resistenza pull-down 10kΩ
• Jumpers
• Breadboard

Domande frequenti

Come si collega il sensore FSR?
Collega un lato del sensore a GND e l’altro a un pin analogico dell’Arduino.

Qual è la resistenza minima del sensore FSR?
Verifica sul datasheet.

Può il sensore FSR rilevare pressioni inferiori a 20g?
Verifica sul datasheet.
