Modulo digitale a segmenti di tipo rosso a 4 cifre * / display a LED Tubo Nixie controllato I2C HT16K33

Descrizione

Cos’è

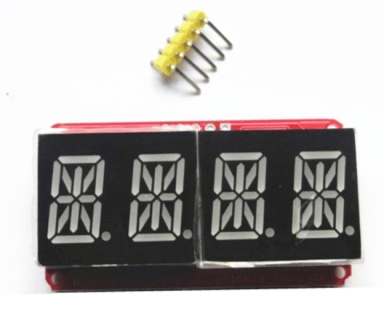

Modulo digitale a segmenti rosso a 4 cifre controllato I2C, con display a LED Tubo Nixie basato sul chip HT16K33.

Caratteristiche

• 4 cifre
• Display a LED Tubo Nixie
• Colore rosso
• Controllo I2C
• Chip HT16K33

A cosa serve

Questo modulo è ideale per visualizzare dati numerici su quattro cifre. Può essere utilizzato per creare contatori, schermi numerici, display temporali e altri progetti che richiedono la visualizzazione di informazioni numeriche. È compatibile con Arduino e altri microcontrollori I2C.

Tutorial: Come usare Modulo Display a LED 4 Cifre HT16K33

Questo modulo HT16K33 è ideale per visualizzare dati numerici su quattro cifre rosse. È perfetto per progetti di monitoraggio, contatori e display temporali.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB
• Modulo Display a LED 4 Cifre HT16K33
• Alimentazione 5V
• Software Arduino IDE

Passi

1. Connettere i pin VCC e GND del modulo al 5V e GND dell’Arduino
2. Collegare i pin SDA e SCL del modulo ai pin A4 e A5 dell’Arduino
3. Installare la libreria Adafruit HT16K33 nel software Arduino IDE
4. Includere la libreria nel codice Arduino
5. Creare un oggetto HT16K33Display
6. Impostare l’indirizzo I2C del modulo
7. Inizializzare il display
8. Mostrare numeri o testi sul display

Codice di esempio

Adafruit_HT16K33 ht16k33; // Creare un oggetto HT16K33Display
ht16k33.begin(0x70); // Impostare l'indirizzo I2C
ht16k33.writeDisplay(1234); // Mostra il numero 1234

Mini-progetto

Crea un contatore temporale che mostra il tempo trascorso in ore, minuti e secondi.

Errori comuni

• Verifica che il modulo sia correttamente alimentato
• Controlla i collegamenti I2C
• Verifica l’indirizzo I2C impostato nel codice
• Assicurati di avere installato la libreria corretta

Accessori consigliati

• Resistenze per limitare la corrente
• Sensori di temperatura
• Reloggi a cristallo liquido

Domande frequenti

Come posso cambiare l’indirizzo I2C del modulo?
Verifica sul datasheet per i passaggi specifici.

Il display non si accende, cosa fare?
Controlla i collegamenti e l’alimentazione.
