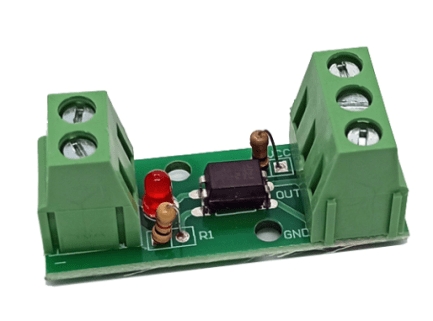

Ingresso 24V / PC817 EL817 Modulo di isolamento optoaccoppiatore a 1 canale PLC Inverter motore di azionamento isolato processore

Descrizione

Cos’è

Il modulo optoaccoppiatore PC817 EL817 è un dispositivo elettronico che permette di isolare due circuiti elettrici. Questo significa che i segnali elettrici possono passare dal circuito di ingresso a quello di uscita senza che ci sia una connessione fisica diretta.

Caratteristiche

• Ingresso 24V
• Uscita optoaccoppiatore PC817 EL817
• 1 canale
• Modulo di isolamento optoaccoppiatore

A cosa serve

Questo modulo è ideale per isolare segnali tra due parti di un circuito, proteggendo e rendendo sicuro il tuo sistema elettronico. È particolarmente utile in applicazioni con circuiti a corrente elevata o con potenziali differenze di potenziale. Può essere utilizzato con PLC, inverter motori e altri dispositivi elettronici.

Tutorial: Come usare il Modulo di isolamento optoaccoppiatore PC817

Questo modulo è ideale per isolare segnali tra due parti di un circuito, proteggendo e rendendo sicuro il tuo sistema elettronico. Utile per principianti e intermediari in elettronica.

Cosa serve

• Arduino o microcontrollore
• Fonte 24V
• Resistenza 1kΩ
• Cavo di collegamento

Passi

1. 1. Verifica sul datasheet specifiche di alimentazione e tensione di uscita.
2. 2. Collega la fonte 24V al pin VCC del PC817.
3. 3. Collega il pin GND del PC817 al GND del tuo circuito.
4. 4. Collega il segnale di input al pin IN del PC817.
5. 5. Collega il pin OUT del PC817 al tuo microcontrollore.
6. 6. Imposta una resistenza di 1kΩ tra il pin OUT e GND per proteggere il microcontrollore.
7. 7. Carica un semplice sketch Arduino per testare il modulo.
8. 8. Verifica che il segnale di output venga correttamente isolato e trasferito.

Codice di esempio

```cpp
int inputPin = 2;
int outputPin = 3;

void setup() {
  pinMode(outputPin, OUTPUT);
}

void loop() {
  digitalWrite(outputPin, digitalRead(inputPin));
}
```

Mini-progetto

Crea un semplice interruttore di luci con un pulsante elettrico 24V e un LED. Usa il PC817 per proteggere il microcontrollore.

Errori comuni

• Non verificare le specifiche sul datasheet.
• Collegare direttamente il segnale di output al microcontrollore senza resistenza.
• Utilizzare una fonte di tensione diversa da 24V.
• Omettere la verifica del segnale di output.

Accessori consigliati

• Arduino Uno
• LED
• Interruttore 24V
• Resistenza 1kΩ

Domande frequenti

Come posso verificare che il modulo funzioni correttamente?
Misura la tensione di uscita con un multimetro e verifica che sia isolata dalla tensione di input.

Posso utilizzare questo modulo con tensioni diverse da 24V?
Verifica sul datasheet se il modulo supporta tensioni diverse.

Il modulo PC817 può essere utilizzato in circuiti AC?
Il PC817 è progettato per circuiti DC, verificare se supporta AC.
