Description

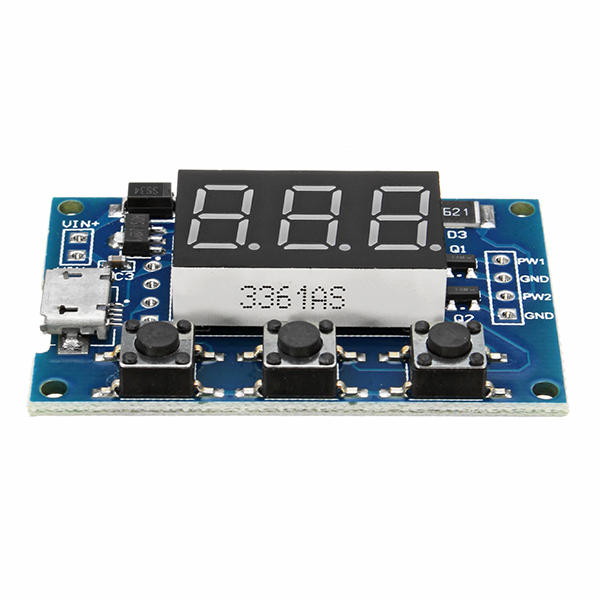

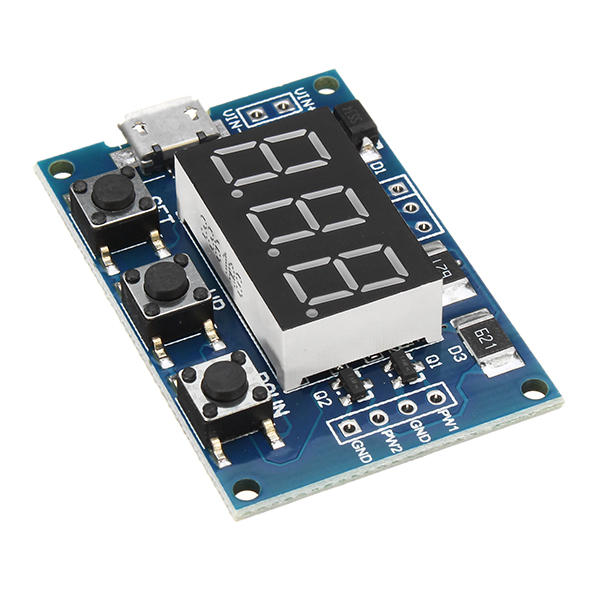

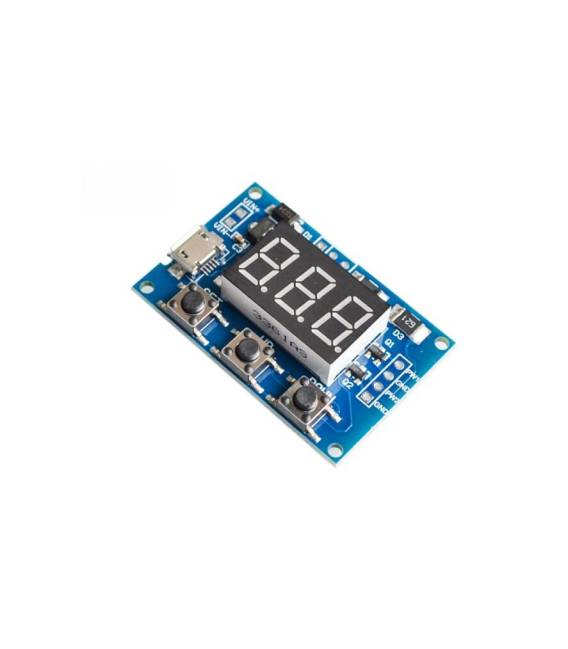

Adjustable Dual Channel PWM Square Wave Signal Generator
Product Introduction:
1. Operating Voltage: 5-30 V, supports micro USB 5.0 V power supply
2. Frequency Range: 1Hz ~ 150KHz
3. Frequency Precision: 2%
4. Output Load Current: 8–30 mA
5. Output Range: Default 5V V-pp (can be modified with external power)
6. Ambient Temperature: -30 to 70 degrees Celsius
Application Fields:
1. As a square wave signal generator for experimental development
2. Used to guide the high slope motor driver square wave
3. Generate adjustable impulses for MCU use
4. Generate adjustable impulses for circuit control (PWM light regulation, etc.)

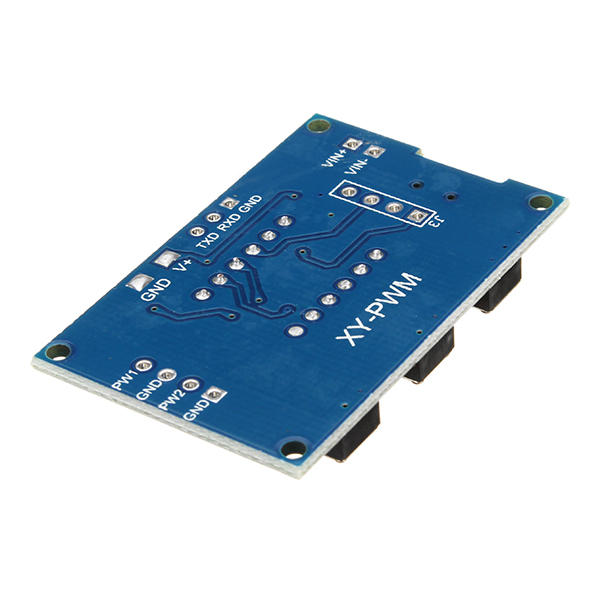

Serial Port Control:
1. Communication Standard: 9600 bps
2. Data Bits: 8
3. Stop Bits: 1
4. Parity Bit Check: None
5. Flow Control: None
PWM Frequency Setting:
1. “S1FXXXT”: Set PWM1 frequency to XXX Hz (001 ~ 999)
2. “S1FXX.XT”: Set PWM1 frequency to XX.X KHz (00.1 ~ 99.9)
3. “S1F: XXXT”: Set PWM1 frequency to XXX KHz (0.0.1. ~ 1.5.0.)
4. “S1”: PWM1
5. “S2”: PWM2
6. “F”: Frequency
7. “D”: Duty Cycle
8. “T”: Stop Signal Bit
PWM Duty Cycle Setting:
1. “S1DXXXT”: Set PWM1 duty cycle to XXX; (001 ~ 100)
2. “S2DXXXT”: Set PWM2 duty cycle to XXX; (001 ~ 100)
Correct Backsetting: /> Incorrect Backsetting: FALL
Parameter Setting:

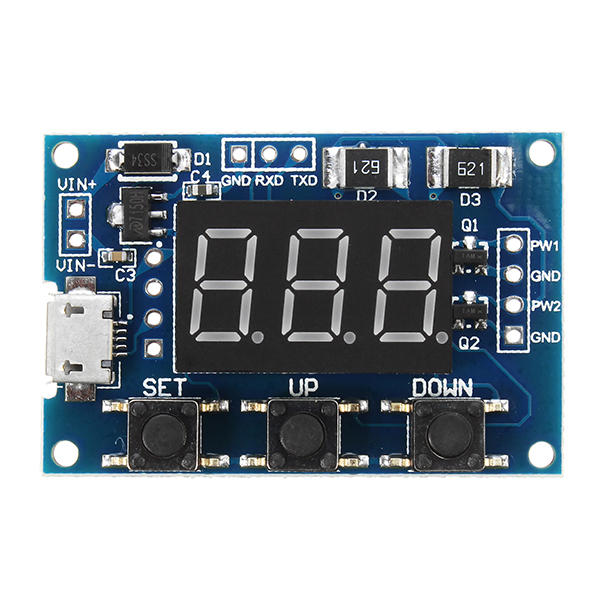

The module has a 3-channel switch: Set, Up, Down
1. Briefly press the SET button to move parameter values on display 4 (FR1: PWM1 frequency; dU1: PWM1 duty cycle; FR2: PWM2 frequency; dU2: PWM2 duty cycle); before moving, the corresponding parameter name appears /> 2. Directly press Up or Down buttons to change current parameter value
3. The 2-channel PWM is set with three types of frequency values, in the frequency display interface, long press SET to move, the duty cycles for three types of frequencies are the same (XXX: 1Hz ~ 999Hz; XX.X: 0,1Khz ~ 99,9Khz; XXX: 1Khz ~ 150kHz)
Tutorial:
The Adjustable Dual Channel PWM Square Wave Signal Generator is ideal for testing and evaluating circuits that require a PWM signal. Useful for beginners and professionals
Full description (Italian original)
The full description is shown below in Italian while the English translation is being completed.
Generatore di Segnale Onda quadra regolabile a 2 Vie PWM
Introduzione al prodotto:
1. Tensione di funzionamento: 5-30 V, supporto micro USB 5.0 V di alimentazione
2. Intervallo di frequenza: 1Hz ~ 150KHz
3. Precisione di frequenza: 2%
4. di carico del segnale: la corrente di uscita compresa tra 8–30 mA
5. Intervallo di uscita: predefinito 5V V-pp essere modificato mediante alimentazione esterna)
6. Temperatura ambientale: -30 gradi Celsius ~ 70 gradi Celsius
Campi di applicazione:
1. Come generatore di onde quadre per generare onde quadre per lo sviluppo di esperimenti
2. Utilizzato per guidare l’onda quadra del guidatore del motore a forte pendenza
3. Generare l’impulso regolabile per MCU usando
4. Generare impulsi regolabili per il controllo del circuito relativo (PWM regolare la della luce ecc.)
Controllo della porta seriale:
1. Standard di comunicazione: 9600 bps
2. Bit di dati: 8
3. Bit di stop: 1
4. Verifica bit: nessuno
5. Controllo del flusso: nessuno
Impostazione della frequenza PWM:
1. “S1FXXXT”: imposta la frequenza PWM1 come XXX HZ (001 ~ 999)
2. “S1FXX.XT”: imposta la frequenza PWM1 come XX.X KHZ (00.1 ~ 99.9)
3. “S1F: XXXT”: imposta la frequenza PWM1 come XXX KHZ (0.0.1. ~ 1.5.0.)
4. “S1”: PWM1
5. “S2”: PWM2
6. “F”: frequenza
7. “D”: ciclo di lavoro
8. “T”: bit del segnale di stop
Impostazione PWM Duty Cycle:
1. “S1DXXXT”: imposta il ciclo di lavoro PWM1 come XXX; (001 ~ 100)
2. “S2DXXXT”: imposta il ciclo di lavoro PWM2 come XXX; (001 ~ 100)
Impostazione corretta indietro: />Impostazione indietro senza successo: CADUTA
Impostazione dei parametri:
Il modulo ha una chiave a 3 canali: Imposta, Su, />1.Premere brevemente il tasto SET, possibile spostare i valori dei parametri del display 4 (FR1: frequenza PWM1; dU1: ciclo di lavoro PWM1; FR2: frequenza PWM2; dU2: ciclo di lavoro PWM2); prima di spostarsi, il nome del parametro corrispondente />2. Premere direttamente i tasti SU, per modificare il valore corrente del parametro
3. Il 2-channel PWM impostato con 3 tipi di valore di frequenza, nell’interfaccia di visualizzazione della frequenza, premendo a lungo SET per spostare, il ciclo di lavoro di 3 tipi di frequenza sono gli stessi (XXX: 1Hz ~ 999Hz; XX.X: 0,1Khz ~ 99,9Khz; XXX: 1Khz ~ 150kHz)
Tutorial: Come usare Generatore di Segnale Onda quadra regolabile a 2 Vie PWM
Il generatore di segnale onda quadra regolabile a 2 vie PWM è ideale per testare e valutare i circuiti che richiedono un segnale PWM. Utile per principianti e professionisti.
Cosa serve
- Generatore di segnale onda quadra regolabile a 2 vie PWM
- Arduino o qualsiasi altro microcontrollore
- Cavo di alimentazione
- Resistenza da 10kΩ
Passi
- 1. Collega il generatore di segnale all’alimentazione.
- 2. Accendi il generatore.
- 3. Collega il generatore a un pin PWM del tuo Arduino.
- 4. Collega la resistenza tra GND e il pin PWM per protezione.
- 5. Configura la frequenza e l’ampiezza tramite i pulsanti.
- 6. Scrivi un semplice codice Arduino per generare un segnale PWM.
- 7. Carica il codice sul tuo Arduino.
- 8. Verifica il segnale con un oscilloscopio o una multiregola.
- 9. Regola il segnale secondo le tue esigenze.
- 10. Disconnetti e spegni il generatore.
Codice di esempio
```
void setup() {
pinMode(9, OUTPUT);
}
void loop() {
analogWrite(9, 128); // Imposta il segnale a 50% di ampiezza
delay(1000);
}
```
Mini-progetto
Crea un semplice segnale PWM per controllare un motore DC. Collega il generatore di segnale a un pin PWM, regola l’ampiezza a 50%, e connetti il motore al pin PWM con una resistenza di protezione. Osserva la velocità del motore.
Errori comuni
- Non regolare il segnale prima di collegarlo a un componente sensibile.
- Non utilizzare un pin PWM non configurato.
- Non utilizzare una resistenza troppo bassa per la protezione.
- Non usare un segnale PWM troppo alto per un componente elettronico.
Accessori consigliati
- Oscilloscopio
- Multiregola
- Motore DC
- Resistenza da 1kΩ
Domande frequenti
Posso utilizzare questo generatore con un microcontrollore diverso da Arduino?
Sì, basta collegarlo a un pin PWM compatibile.
Quanto tempo dura la batteria del generatore?
Verifica sul datasheet.
Come posso regolare l’ampiezza del segnale?
Utilizza i pulsanti sul generatore di segnale.
