Encoder magnetico AS5600 / modulo sensore di misurazione dell’angolo di induzione magnetica / alta precisione 12 bit

Descrizione

Cos’è

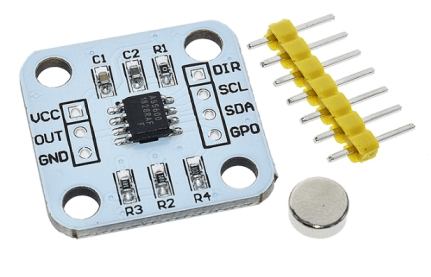

L’encoder magnetico AS5600 è un modulo sensore di misurazione dell’angolo di induzione magnetica. Consente una misurazione precisa dell’angolo tramite un sistema magneto-induttivo.

Caratteristiche

• Precisione 12 bit
• SKU: ARD0011930
• Prezzo: 5.85 €

A cosa serve

L’encoder AS5600 è ideale per progetti Arduino e DIY che richiedono la rilevazione accurata della rotazione. Puoi utilizzarlo per creare un sistema di controllo del giroscopio per modelli RC o droni, monitorare la rotazione e regolare il movimento in vari sistemi.

Tutorial: Come usare Encoder magnetico AS5600

L’encoder AS5600 è un sensore di posizione magneto-induttivo che consente una misurazione precisa dell’angolo. È ideale per progetti che richiedono la rilevazione accurata della rotazione, come robotica e sistemi di guida.

Cosa serve

• Arduino
• cavo USB
• schermo monitor o software Serial Monitor

Passi

1. Collegare il modulo AS5600 ai pin SCL e SDA dell’Arduino usando cavi I2C.
2. Scaricare la libreria AS56xx di Arduino dalla repository ufficiale GitHub.
3. Includere la libreria nel codice Arduino: #include <AS56xx.h>
4. Creare un oggetto del sensore AS5600: AS5600 as5600;
5. Configurare il sensore con as5600.begin();
6. Leggere l’angolo di rotazione con uint16_t angle = as5600.readAngle();
7. Visualizzare i dati sul Serial Monitor:
8. Verifica la corretta comunicazione e lettura dei valori dell’encoder

Codice di esempio

void setup() {
  Serial.begin(9600);
  as5600.begin();
}

void loop() {
  uint16_t angle = as5600.readAngle();
  Serial.print("Angolo: ");
  Serial.println(angle, DEC);
}

Mini-progetto

Crea un sistema di controllo del giroscopio per un modello RC o drone. Usa l’encoder AS5600 per monitorare la rotazione e regolare il movimento.

Errori comuni

• Assicurati che i collegamenti I2C siano corretti.
• Verifica che il sensore sia alimentato adeguatamente.
• Controlla se hai installato correttamente la libreria AS56xx.
• Verifica le impostazioni di comunicazione del Serial Monitor.

Accessori consigliati

• Arduino Uno
• Cavo USB Type A-B
• Kit di prototipo elettronico
• Libreria AS56xx per Arduino

Domande frequenti

Come posso calibrare il sensore?
Per la calibrazione, consulta il datasheet del prodotto o la documentazione della libreria AS56xx.

Quali altri moduli possono essere usati con l’encoder AS5600?
Puoi utilizzare un modulo di amplificazione per aumentare le prestazioni elettroniche, ma verifica sul datasheet.
