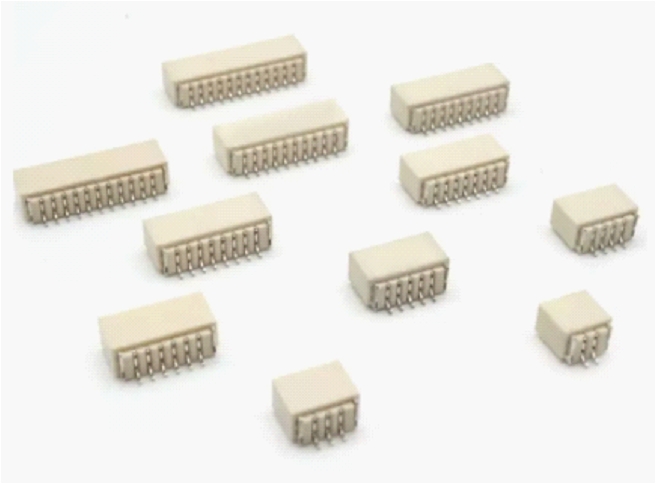

20 pezzi Connettore PCB 7P SH1.0 di tipo orizzontale

Descrizione

Cos’è

Il connettore PCB 7P SH1.0 orizzontale è un componente elettronico utilizzato per stabilire connessioni sicure e modulabili tra diverse schede elettroniche. Questo tipo di connettore è particolarmente adatto per progetti che richiedono una disposizione orizzontale delle connessioni.

Caratteristiche

• Numero di poli: 7
• Tipo di connettore: SH1.0
• Disposizione: orizzontale
• SKU: ARD0012761

A cosa serve

I connettori PCB 7P SH1.0 orizzontali sono ideali per progetti che necessitano di connessioni stabili e modulari, come la creazione di moduli di controllo remoto per dispositivi come proiettori o lettore Blu-ray. Sono compatibili con vari progetti basati su Arduino e ESP32.

Tutorial: Come usare Connettore PCB 7P SH1.0 orizzontale

Il connettore PCB 7P SH1.0 orizzontale è un componente fondamentale per le connessioni robuste tra schede elettroniche. Ideale per progetti che richiedono connessioni stabili e modulabili, è adatto a maker principianti e intermedi.

Cosa serve

• schede PCB
• alimentazione elettronica
• cavo di collegamento

Passi

1. Verifica sul datasheet il tipo di connettore necessario.
2. Posiziona il connettore sul lato della scheda PCB dove si desidera fare la connessione.
3. Utilizza il ferro da soldatura per collegare il connettore alla scheda PCB.
4. Verifica che i contatti siano ben saldati e che non ci siano cortocircuiti.
5. Collega un cavo di connessione al connettore per completare la connessione.
6. Verifica la connettività utilizzando un multimetro.
7. Se necessario, applica la sella termica per proteggere i contatti saldati.

Mini-progetto

Crea un modulo di controllo remoto per un proiettore o un lettore Blu-ray collegando il connettore a un pulsante di comando.

Errori comuni

• Non verificare la connettività dopo la saldatura.
• Saldare i contatti in modo troppo stretto, impedendo il collegamento del cavo.
• Non applicare la sella termica per proteggere i contatti.
• Utilizzare un connettore non compatibile con la scheda PCB.

Accessori consigliati

• Cavo di collegamento SH1.0
• Sella termica
• Multimetro
• Kit di saldatura

Domande frequenti

Qual è la distanza tra i contatti del connettore?
Verifica sul datasheet.

Come posso evitare i cortocircuiti?
Assicurati che i contatti siano ben separati e non tocchino parti non intenzionali della scheda.

Posso utilizzare questo connettore con Arduino?
Sì, ma assicurati che il connettore sia compatibile con la scheda Arduino che stai utilizzando.
