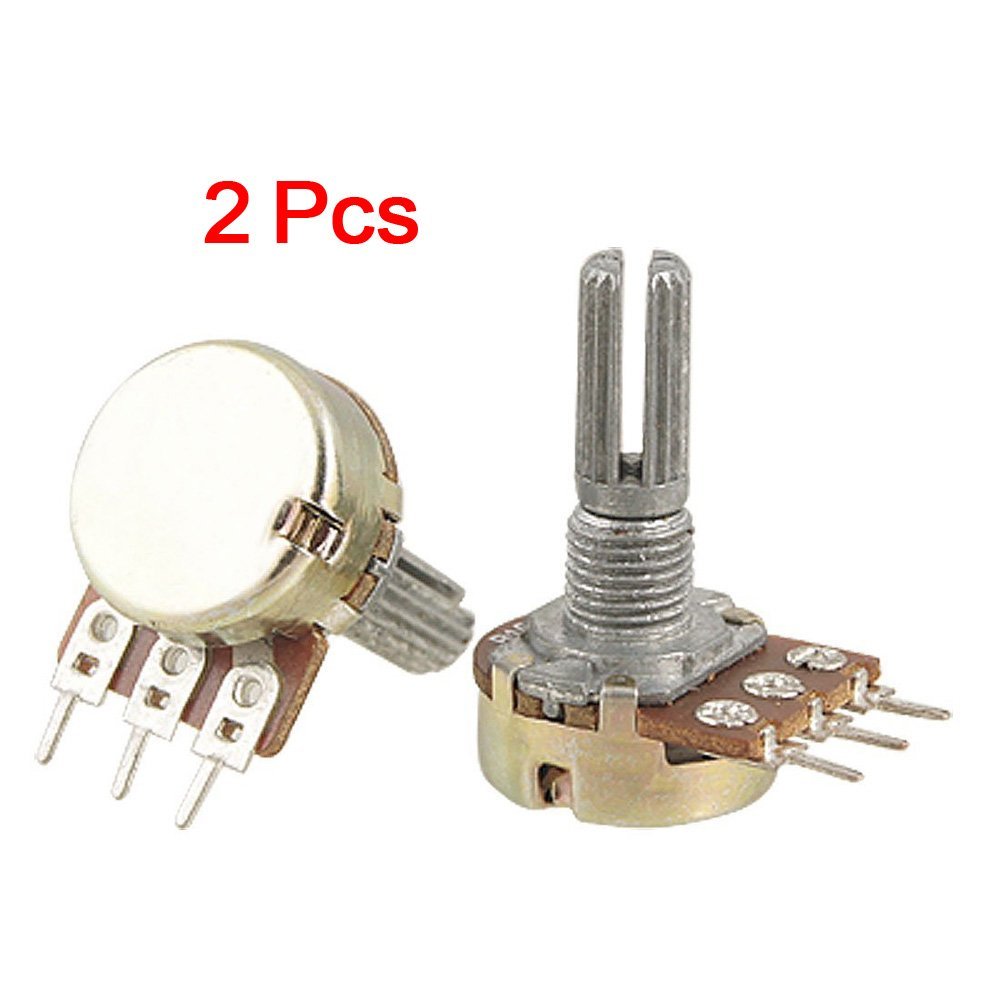

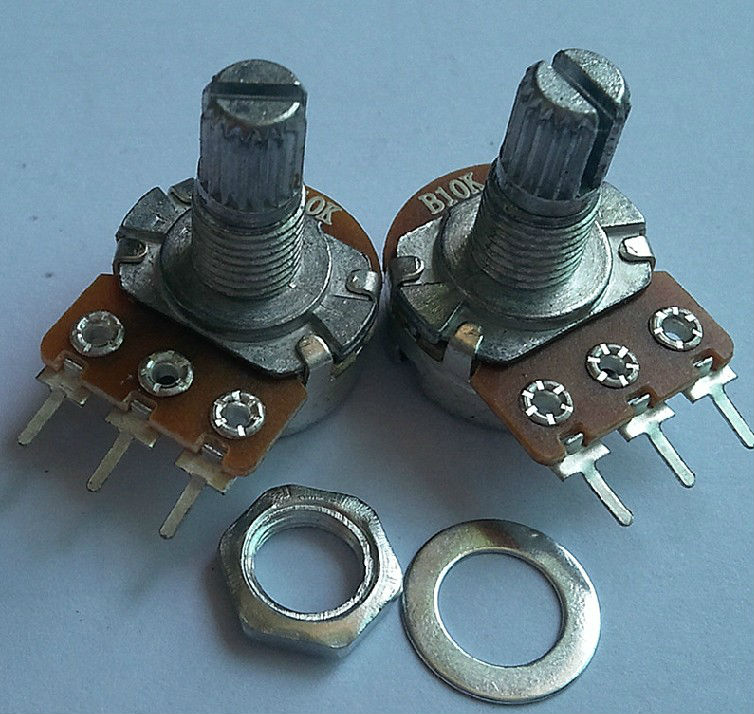

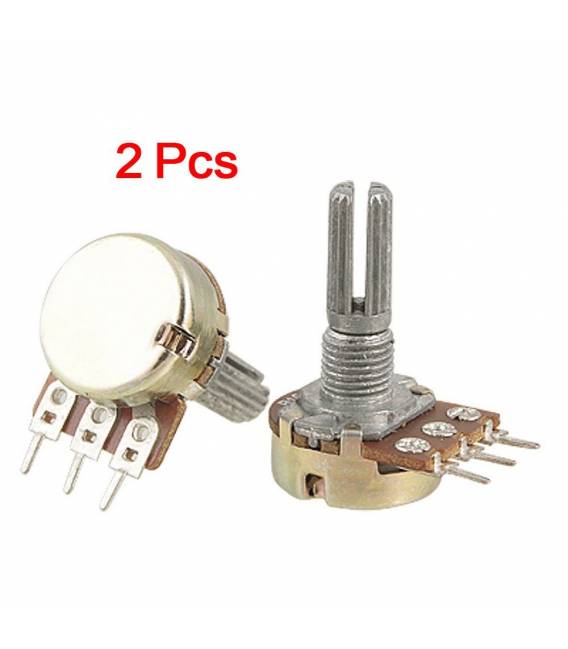

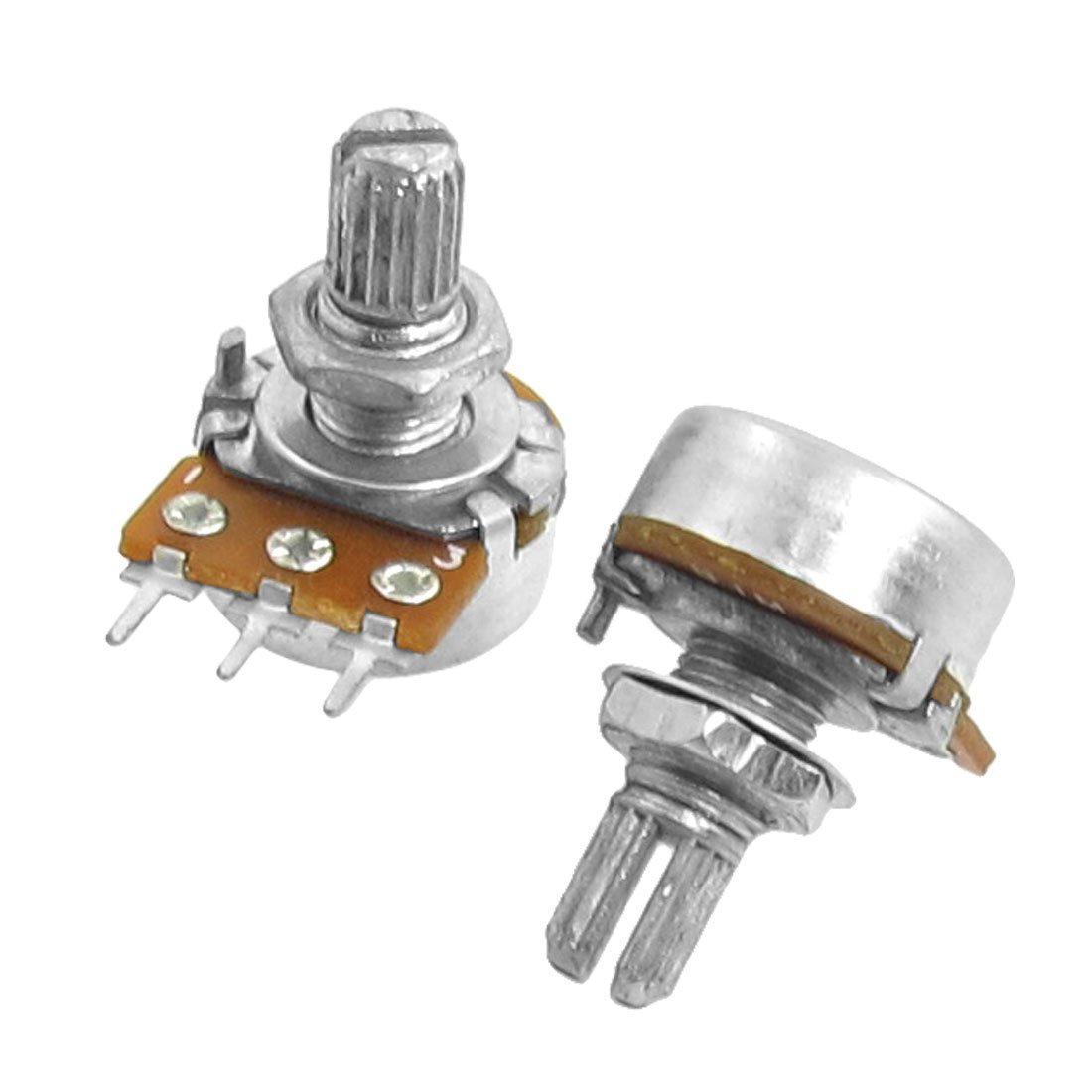

2 Pezzi WH148-K2-4 Potenziometro rotativo 10K angolo di rotazione totale 300 gradi

Descrizione

Descrizione Tecnica

Il potenziometro rotativo WH148-K2-4 è un componente elettronico con un valore resistivo di 10 kΩ e un angolo di rotazione totale di 300 gradi. Questo potenziometro fornisce un’uscita tensione analogica proporzionale all’angolo di rotazione, variando linearmente da 0V a Vcc (tipicamente 5V). È progettato per essere utilizzato in vari sistemi elettronici, come Arduino, ESP32, ESP8266, Raspberry Pi, e altri microcontrollori.

Il potenziometro WH148-K2-4 ha tre pin: VCC, GND e OUT. Il pin VCC è collegato alla tensione di alimentazione, GND al livello terra, e OUT all’uscita analogica. La rotazione del potenziometro modifica la resistenza tra il cursore e i terminali, generando un segnale analogico che può essere letto dai microcontrollori per controllare variabili come il volume o la luminosità.

Per utilizzare il potenziometro WH148-K2-4, è necessario collegarlo correttamente ai pin di alimentazione e di uscita del microcontrollore di scelta. Assicurarsi di rispettare la tensione di alimentazione specificata per evitare danni al componente.

Specifiche Chiave

Parametro	Valore
Modello	WH148-K2-4
Tipo	Potenziometro rotativo
Valore resistivo	10 kΩ
Tipo di variazione	Lineare (tipo B)
Angolo di rotazione totale	300°
Tensione operativa	3.3V / 5V
Uscita	Tensione analogica (0V – Vcc)
Numero di pin	3 (VCC, GND, OUT)
Fissaggio	Foro per vite su PCB

Installazione e Utilizzo

1. Collegare il pin VCC del potenziometro al pin di alimentazione del microcontrollore (5V per Arduino).
2. Collegare il pin GND del potenziometro al pin terra del microcontrollore.
3. Collegare il pin OUT del potenziometro a un pin analogico di input del microcontrollore (ad esempio A0 per Arduino).
4. Inserire il codice di esempio fornito nel microcontrollore per leggere i valori analogici dal potenziometro.
5. Eseguire il codice e verificare che l’uscita analogica varii correttamente con la rotazione del potenziometro.

Compatibilità e Requisiti

• Il potenziometro WH148-K2-4 è compatibile con Arduino, ESP32, ESP8266, Raspberry Pi, e altri microcontrollori.
• È necessario un microcontrollore con almeno un pin analogico di input per utilizzare questo potenziometro.
• Per utilizzare il potenziometro, è necessario un software di programmazione per microcontrollori come Arduino IDE.

Limiti e Note Importanti

• Il potenziometro WH148-K2-4 non è progettato per applicazioni di alta frequenza o di alta tensione.
• La rotazione del potenziometro oltre il limite di 300 gradi potrebbe danneggiare il componente.
• Assicurarsi di rispettare la tensione di alimentazione specificata per evitare danni al potenziometro.

Troubleshooting

Il segnale analogico non varia con la rotazione del potenziometro.
Causa probabile: Collegamento errato dei pin del potenziometro.
Soluzione: Verificare i collegamenti e ricalibrare il microcontrollore.

Il segnale analogico è costante e non varia.
Causa probabile: Il potenziometro potrebbe essere bloccato o danneggiato.
Soluzione: Controllare il potenziometro per eventuali danni e sostituirlo se necessario.

Il segnale analogico varia in modo errato.
Causa probabile: Tensione di alimentazione non conforme.
Soluzione: Controllare la tensione di alimentazione e assicurarsi che sia conforme alle specifiche del potenziometro.

Il segnale analogico è disturbato.
Causa probabile: Interferenze elettroniche.
Soluzione: Utilizzare un filtro elettronico per ridurre le interferenze.

Casi d’uso

Controllo della luminosità di un LED
Obiettivo: Regolare la luminosità di un LED in base alla rotazione del potenziometro.
Cosa serve: LED, resistenza, potenziometro WH148-K2-4, microcontrollore.
Passi: 1) Collegare il potenziometro ai pin di alimentazione e di uscita del microcontrollore. 2) Collegare il LED alla resistenza e al microcontrollore. 3) Scrivere il codice per regolare la luminosità del LED in base all’uscita del potenziometro. 4) Eseguire il codice e regolare la luminosità del LED con il potenziometro.
Risultato atteso: La luminosità del LED varia in modo proporzionale alla rotazione del potenziometro.

Regolazione del volume di un altoparlante
Obiettivo: Regolare il volume di un altoparlante in base alla rotazione del potenziometro.
Cosa serve: Altoparlante, amplificatore, potenziometro WH148-K2-4, microcontrollore.
Passi: 1) Collegare il potenziometro ai pin di alimentazione e di uscita del microcontrollore. 2) Collegare l’altoparlante all’amplificatore e al microcontrollore. 3) Scrivere il codice per regolare il volume dell’altoparlante in base all’uscita del potenziometro. 4) Eseguire il codice e regolare il volume dell’altoparlante con il potenziometro.
Risultato atteso: Il volume dell’altoparlante varia in modo proporzionale alla rotazione del potenziometro.

Regolazione della temperatura di un sistema di riscaldamento
Obiettivo: Regolare la temperatura di un sistema di riscaldamento in base alla rotazione del potenziometro.
Cosa serve: Termistore, potenziometro WH148-K2-4, microcontrollore.
Passi: 1) Collegare il potenziometro ai pin di alimentazione e di uscita del microcontrollore. 2) Collegare il termistore al microcontrollore. 3) Scrivere il codice per regolare la temperatura del sistema di riscaldamento in base all’uscita del potenziometro. 4) Eseguire il codice e regolare la temperatura del sistema di riscaldamento con il potenziometro.
Risultato atteso: La temperatura del sistema di riscaldamento varia in modo proporzionale alla rotazione del potenziometro.

Regolazione del braccio di un robot
Obiettivo: Regolare l’angolazione del braccio di un robot in base alla rotazione del potenziometro.
Cosa serve: Servo motore, potenziometro WH148-K2-4, microcontrollore.
Passi: 1) Collegare il potenziometro ai pin di alimentazione e di uscita del microcontrollore. 2) Collegare il servo motore al microcontrollore. 3) Scrivere il codice per regolare l’angolazione del braccio del robot in base all’uscita del potenziometro. 4) Eseguire il codice e regolare l’angolazione del braccio del robot con il potenziometro.
Risultato atteso: L’angolazione del braccio del robot varia in modo proporzionale alla rotazione del potenziometro.

Regolazione del contrasto di un display LCD
Obiettivo: Regolare il contrasto di un display LCD in base alla rotazione del potenziometro.
Cosa serve: Display LCD, potenziometro WH148-K2-4, microcontrollore.
Passi: 1) Collegare il potenziometro ai pin di alimentazione e di uscita del microcontrollore. 2) Collegare il display LCD al microcontrollore. 3) Scrivere il codice per regolare il contrasto del display LCD in base all’uscita del potenziometro. 4) Eseguire il codice e regolare il contrasto del display LCD con il potenziometro.
Risultato atteso: Il contrasto del display LCD varia in modo proporzionale alla rotazione del potenziometro.

Regolazione del volume di un sistema audio
Obiettivo: Regolare il volume di un sistema audio in base alla rotazione del potenziometro.
Cosa serve: Amplificatore audio, potenziometro WH148-K2-4, microcontrollore.
Passi: 1) Collegare il potenziometro ai pin di alimentazione e di uscita del microcontrollore. 2) Collegare l’amplificatore audio al microcontrollore. 3) Scrivere il codice per regolare il volume del sistema audio in base all’uscita del potenziometro. 4) Eseguire il codice e regolare il volume del sistema audio con il potenziometro.
Risultato atteso: Il volume del sistema audio varia in modo proporzionale alla rotazione del potenziometro.

Regolazione della velocità di un motore
Cosa serve: Motore, potenziometro WH148-K2-4, microcontrollore.
Passi: 1) Collegare il potenziometro ai pin di alimentazione e di uscita del microcontrollore. 2) Collegare il motore al microcontrollore. 3) Scrivere il codice per regolare la velocità del motore in base all’uscita del potenziometro. 4) Eseguire il codice e regolare la velocità del motore con il potenziometro.
Risultato atteso: La velocità del motore varia in modo proporzionale alla rotazione del potenziometro.

Regolazione della tensione di un circuito
Cosa serve: Regolatore di tensione, potenziometro WH148-K2-4, microcontrollore.
Passi: 1) Collegare il potenziometro ai pin di alimentazione e di uscita del microcontrollore. 2) Collegare il regolatore di tensione al microcontrollore. 3) Scrivere il codice per regolare la tensione del circuito in base all’uscita del potenziometro. 4) Eseguire il codice e regolare la tensione del circuito con il potenziometro.
Risultato atteso: La tensione del circuito varia in modo proporzionale alla rotazione del potenziometro.

Nella confezione

• 2 pezzi WH148-K2-4

Completa il progetto

• 2 pezzi 3362p potenziometro trimmer 10k 10k: Per regolare il volume di un sistema audio o il contrasto di un display LCD.
• Potenziometro di precisione multigiro lineare 10khom 3590S-2-103L 3590S 10K: Per aggiungere un controllo di temperatura o di luminosità al sistema.
• Potenziometro slide a scorrimento lineare fader 10k 5v con doppia uscita per Arduino: Per aggiungere un controllo di velocità a un motore o di angolazione a un braccio di robot.
• Potenziometro Trimmer 10K con manopola Arduino: Per aggiungere un controllo di tensione a un circuito o di angolazione a un servomotore.

FAQ tecniche

Come collego il potenziometro WH148-K2-4 a un microcontrollore?
Collegare il pin VCC del potenziometro al pin di alimentazione del microcontrollore, il pin GND al pin terra del microcontrollore, e il pin OUT a un pin analogico di input del microcontrollore.

Quali sono i limiti di rotazione del potenziometro WH148-K2-4?
Il potenziometro WH148-K2-4 ha un angolo di rotazione totale di 300 gradi.

Quali sono i valori di tensione di alimentazione accettati dal potenziometro WH148-K2-4?
Il potenziometro WH148-K2-4 accetta tensioni di alimentazione di 3.3V e 5V.

Quali sono i sintomi di un potenziometro danneggiato?
Un potenziometro danneggiato può mostrare un segnale analogico costante o variazioni errate del segnale analogico.

Tutorial: Come usare Potenziometro rotativo WH148-K2-4 10K 300°

Il potenziometro rotativo WH148-K2-4 10K 300° è un componente elettronico che consente di regolare il valore di resistenza in modo continuo. È ideale per principianti e maker che desiderano controllare variabili come il volume del suono o la luminosità di un LED.

Cosa serve

• Arduino Uno o compatibile
• Connettori di testa

Passi

1. Collegare il potenziometro al circuito: l’estremità sinistra alla massa (GND), l’estremità destra al riferimento di tensione (VCC), e il centro al pin di input dell’Arduino.
2. Scrivere uno sketch Arduino che legga il valore del potenziometro dal pin di input.
3. Visualizzare il valore del potenziometro sul monitor seriale dell’Arduino.

Codice di esempio

int potPin = A0;
int potVal = 0;
void setup() {
  Serial.begin(9600);
}
void loop() {
  potVal = analogRead(potPin);
  Serial.println(potVal);
}

Mini-progetto

Crea un dimmer per un LED, regolando la luminosità con il potenziometro rotativo. Collega un LED al pin di output dell’Arduino e usa il valore del potenziometro per regolare l’intensità della luce.

Errori comuni

• Collegare il potenziometro al pin di output invece che a un pin di input analogico.
• Non verificare la polarità dei connettori.
• Utilizzare un valore di resistenza non compatibile con il circuito.

Accessori consigliati

• Arduino Uno
• LED
• Resistenze

Domande frequenti

Qual è la resistenza del potenziometro?
Verifica sul datasheet.

Come posso collegare più potenziometri?
Collega ogni estremità del potenziometro alla massa (GND) e al riferimento di tensione (VCC), e il centro a pin di input diversi dell’Arduino.
