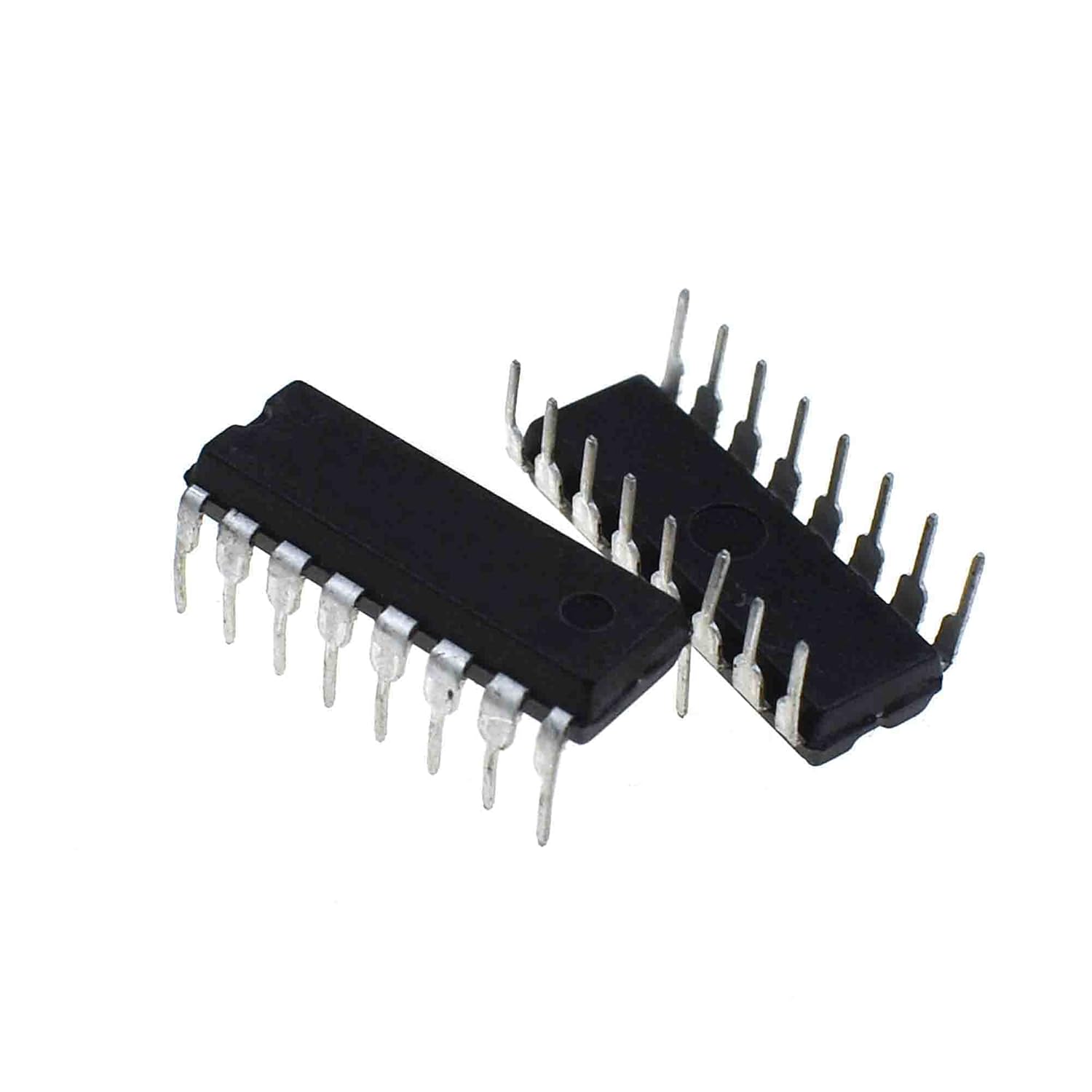

2 PEZZI sn74ls85n, 74LS85N, Magnitude COMPARATORE 4-bit binario BCD-, 5v

Descrizione

Cos’è

Il SN74LS85N è un comparatore 4-bit binario BCD che consente di confrontare due numeri binari di 4 bit. Questo componente è utilizzato in vari progetti elettronici e Arduino per effettuare confronti binari.

Caratteristiche

• Comparatore 4-bit binario BCD
• Vcc: 5V
• 2 pezzi inclusi

A cosa serve

Il SN74LS85N è ideale per progetti che richiedono confronti binari tra due numeri di 4 bit. Può essere utilizzato per realizzare contatori 4-bit che confrontano due numeri e visualizzano il risultato del confronto su LED. È compatibile con Arduino e altri microcontrollori.

Tutorial: Come usare 74LS85N Magnitude Comparator 4-bit

Il comparatore di grandezza 74LS85N è un componente fondamentale per i progetti che richiedono confronti binari. È ideale per i maker principianti e intermedi che vogliono implementare funzionalità di confronto in circuiti digitali.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB
• LED
• Resistenze
• Connessioni
• Multimetro

Passi

1. Collegare il 74LS85N al circuito di test usando i connettori appropriati.
2. Collegare l’energia al 74LS85N: alimentazione 5V e massa comune.
3. Collegare i segnali di ingresso A0-A3 e B0-B3 ai pin di controllo dell’Arduino.
4. Collegare i segnali di uscita A>B, A<B, A=B e A!=B a LED per visualizzare i risultati.
5. Scrivere uno sketch Arduino per generare i segnali di ingresso e leggere i segnali di uscita.
6. Verificare correttamente i collegamenti con un multimetro.
7. Testare il circuito con diversi valori di ingresso.
8. Ottimizzare il codice per aumentare la precisione e la velocità del confronto.

Codice di esempio

void setup() {
  Serial.begin(9600);
}

void loop() {
  // Inserire qui il codice per generare i segnali di ingresso e leggere i segnali di uscita
}

Mini-progetto

Realizzare un contatore 4-bit che confronta due numeri e visualizza il risultato del confronto su LED.

Errori comuni

• Collegare il 5V al pin massa.
• Non verificare i collegamenti con un multimetro.
• Non leggere correttamente i dati di uscita.
• Non utilizzare il datasheet per capire le specifiche del componente.

Accessori consigliati

• Arduino Uno
• Kit di connettori
• Kit di LED
• Kit di resistenze

Domande frequenti

Qual è la tensione di alimentazione del 74LS85N?
La tensione di alimentazione è 5V, verifica sul datasheet.

Quanti bit può confrontare il 74LS85N?
Il 74LS85N può confrontare 4 bit, verifica sul datasheet.

Quali uscite ha il 74LS85N?
Il 74LS85N ha uscite per A>B, A<B, A=B e A!=B, verifica sul datasheet.
