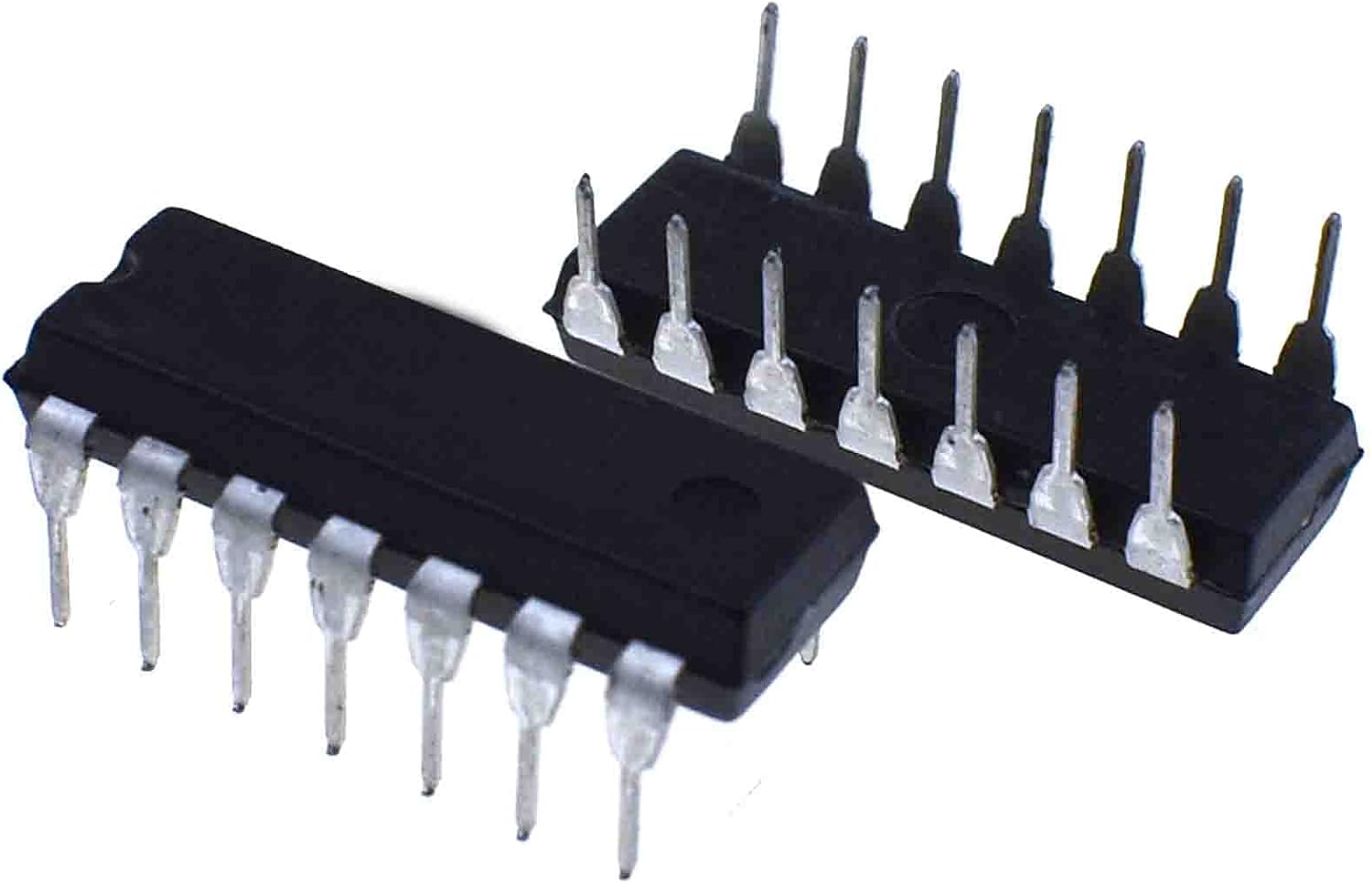

2 Pezzi SN74LS107N Circuito integrato Flip – Flop JK 14 Pin

Descrizione

Cos’è

Il SN74LS107N è un circuito integrato JK D-flip-flop utilizzato per la memorizzazione e il controllo del flusso di dati in progetti di elettronica digitale. Questo componente è ideale per maker e studenti che stanno imparando le basi della logica digitale e dei circuiti.

Caratteristiche

• Circuito integrato JK D-flip-flop
• 14 pin
• Idealmente utilizzato per contatori e registri
• Compatibile con progetti Arduino e elettronica digitale

A cosa serve

Il SN74LS107N può essere utilizzato per creare un contatore binario semplice collegando due circuiti integrati in serie. Inoltre, può essere collegato a LED per visualizzare i conteggi. È un componente fondamentale per progetti di logica digitale e memorizzazione di dati.

Tutorial: Come usare SN74LS107N Flip-Flop JK

Il SN74LS107N è un circuito integrato JK D-flip-flop utilizzato per la memorizzazione e il controllo del flusso di dati in progetti di elettronica digitale. È ideale per maker e studenti che stanno imparando le basi della logica digitale e dei circuiti.

Cosa serve

• Arduino Uno
• Connessioni di prova
• Alimentazione 5V
• Resistenze pull-up
• LED

Passi

1. Collegare l’Arduino alla scheda di prova.
2. Collegare i pin del SN74LS107N ai pin dell’Arduino come specificato nel datasheet.
3. Verifica l’alimentazione e la massa comune.
4. Collegare i pin di controllo J e K.
5. Collegare il pin di clock.
6. Collegare un LED come esempio di output.
7. Scrivere uno sketch Arduino per testare il flip-flop.
8. Verifica il funzionamento con un oscilloscopio o un multimeter.

Codice di esempio

void setup() {
  pinMode(2, OUTPUT); // Output del flip-flop
  pinMode(3, OUTPUT); // Clock
  pinMode(4, OUTPUT); // J
  pinMode(5, OUTPUT); // K
}

void loop() {
  digitalWrite(4, HIGH); // J = 1
  digitalWrite(5, LOW); // K = 0
  digitalWrite(3, HIGH); // Clock = 1
  delay(1000);
  digitalWrite(3, LOW); // Clock = 0
  delay(1000);
}

Mini-progetto

Crea un contatore binario semplice utilizzando due SN74LS107N collegati in serie. Collega i flip-flop a LED per visualizzare i conteggi.

Errori comuni

• Mancata verifica della tensione di alimentazione.
• Collegamento errato dei pin di controllo.
• Mancata pulizia dei segnali con resistenze pull-up.
• Ignorare la sincronizzazione del clock.

Accessori consigliati

• Arduino Uno
• Connessioni di prova
• Oscilloscopio
• Multimeter

Domande frequenti

Qual è la tensione di alimentazione del SN74LS107N?
Verifica sul datasheet.

Quanti flip-flop JK sono inclusi in questo pacchetto?
2 flip-flop JK.
